木工车床DIY 【车床完工：照片更新】

路遥 · 发表于 2011-10-28 00:24:07

本帖最后由路遥于 2012-6-11 17:53 编辑

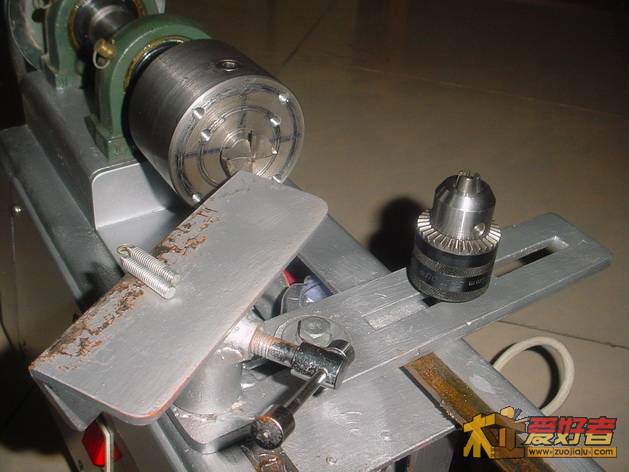

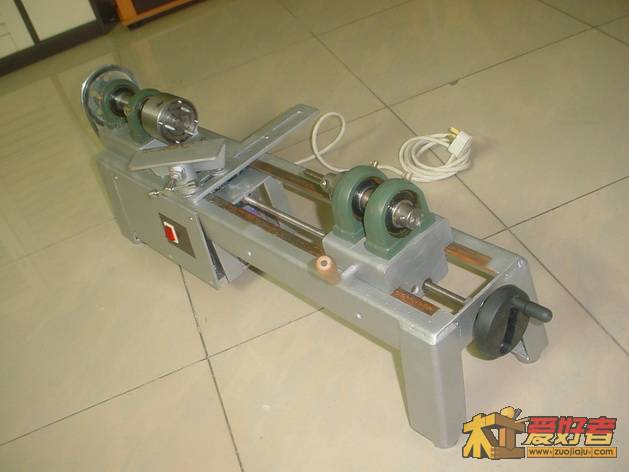

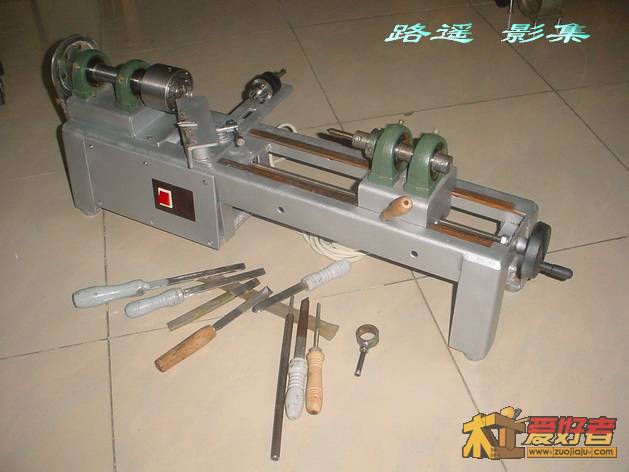

最后完成的照片：

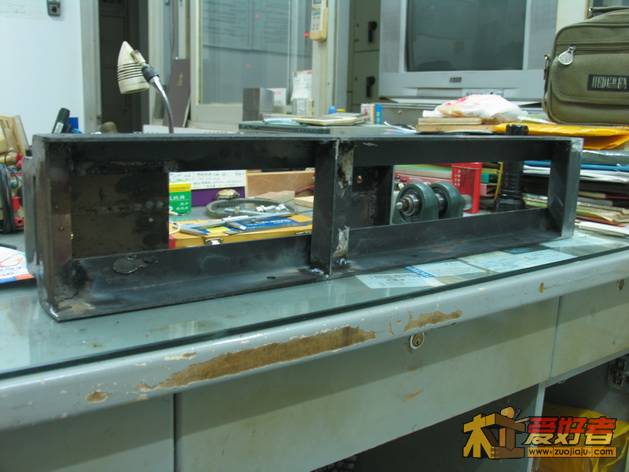

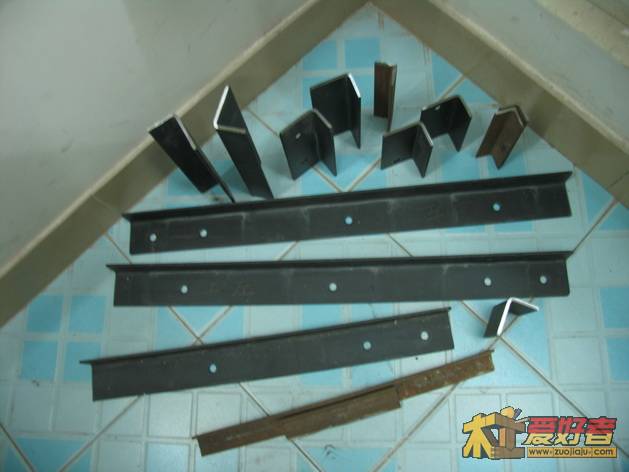

床身开料，床身利用废旧设备拆下的角钢，是4MM厚的钢板弯出的不等边角钢：长边65mm，短边40mm：

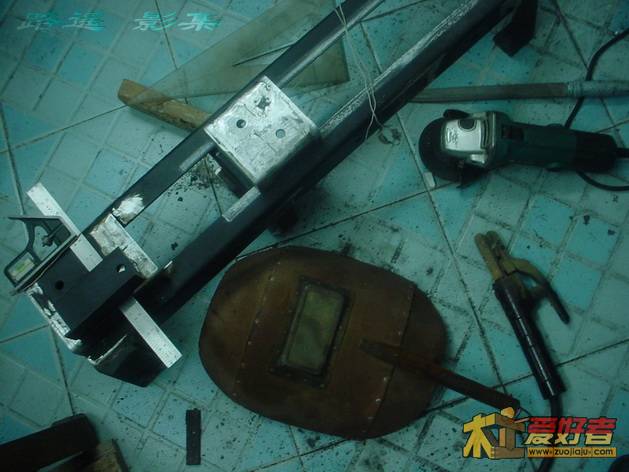

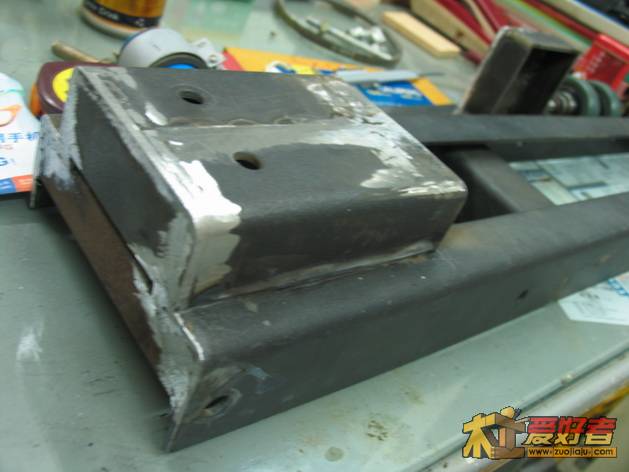

自己动手，焊接+角磨机打磨，床身长度为820mm：

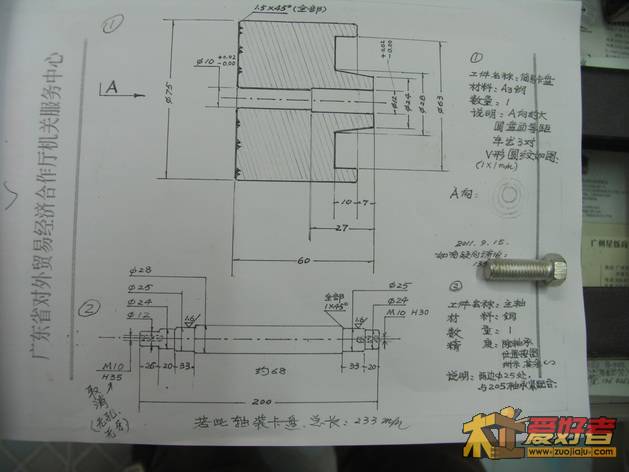

主轴、简易卡盘机加工图纸：

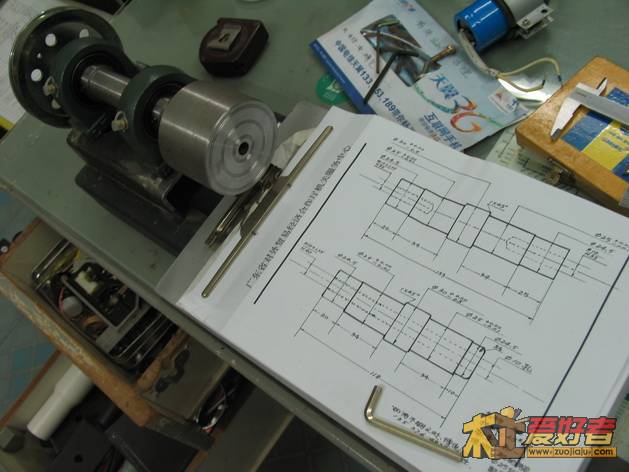

这是另一方案主、顶针轴机加工图纸：

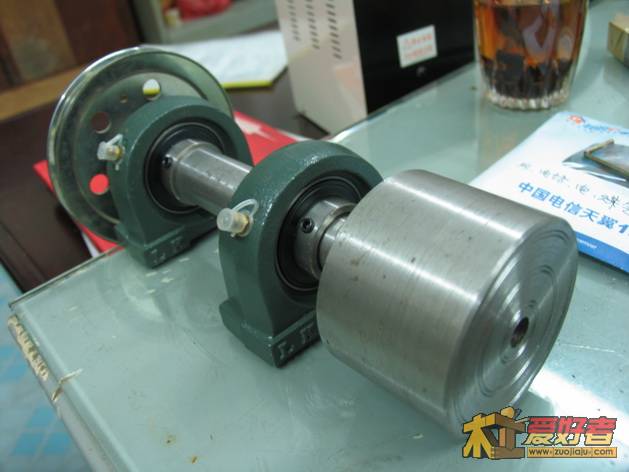

主轴组件：

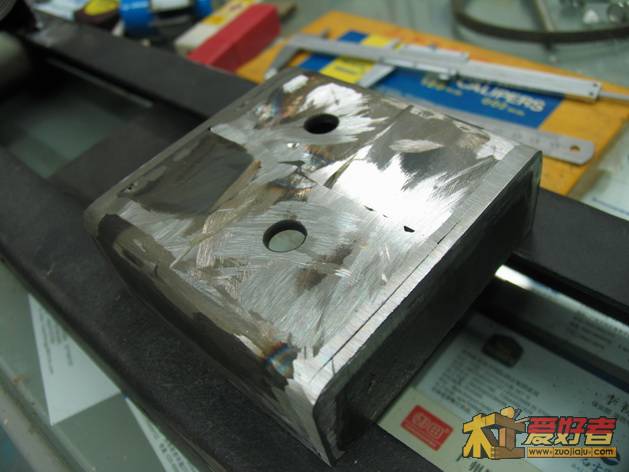

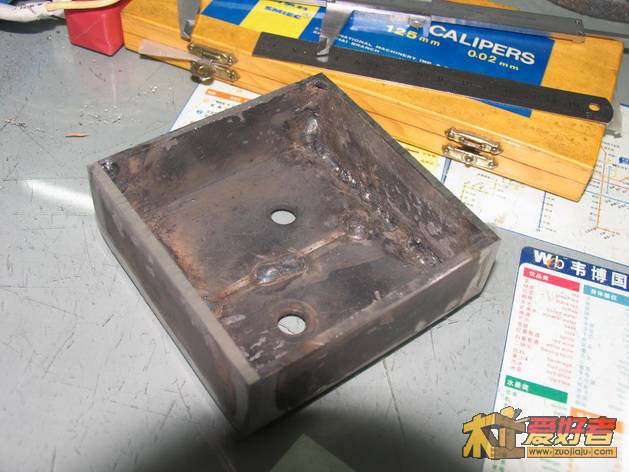

主轴基座：

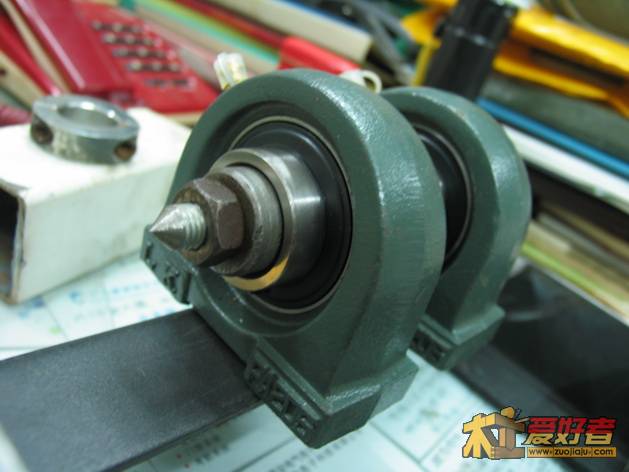

活顶针组件：

活顶针基座：

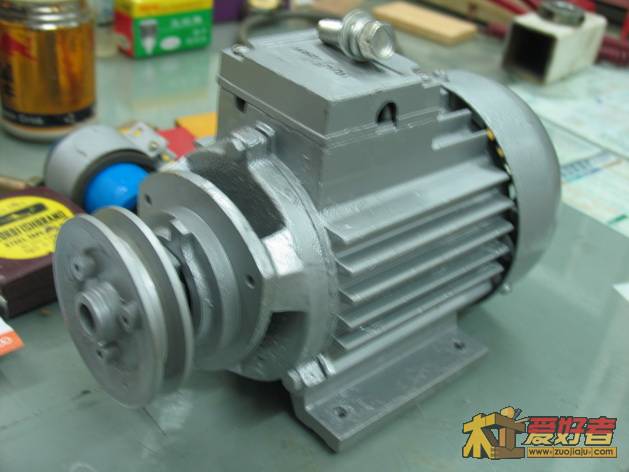

550W220V小水泵拆下利用的单相电动机：

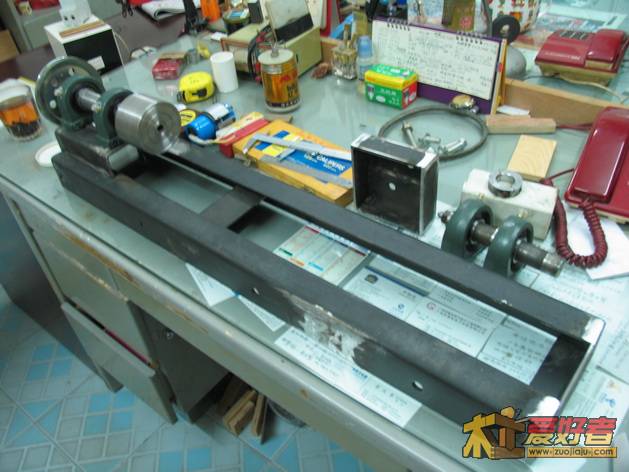

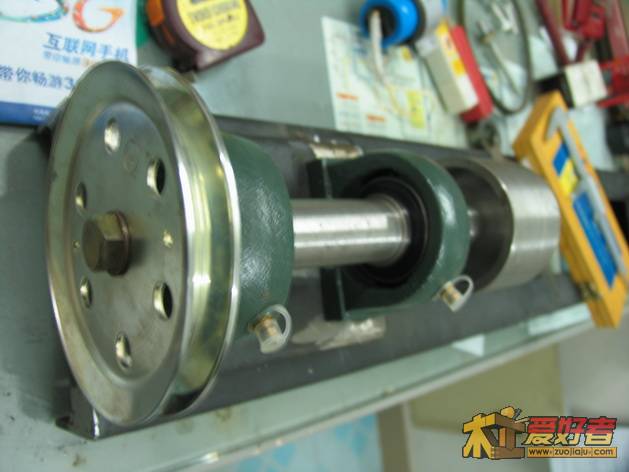

装上主轴组件：

......
夜深了，明天要上班，容后再续，各位多提意见。

补充：本制作后续帖：66、75、78、82、83、85、88、89、91、97、102、104、106、108、126、131楼的大量照片供同好参考，希望给点意见。
