木工车床DIY 【车床完工：照片更新】

路遥 · 发表于 2011-11-5 19:16:31

本帖最后由路遥于 2011-11-5 19:38 编辑

本来打算这次多上几幅图片的，无奈此刻传送图片慢得无法忍受（不知为什么最近这个论坛网速奇慢，而上其他网站都很快的），所以楼上所发照片传送貌似失败了、上锁紧机构的进一步表达的照片，更是无法继续，留待可能的时机再补上，各位见谅。

yt_cn · 发表于 2011-11-5 19:18:26

分享你的乐趣，期待成果展现

路遥 · 发表于 2011-11-6 23:09:50

顶针尾座的锁紧机构的制作照片和说明：

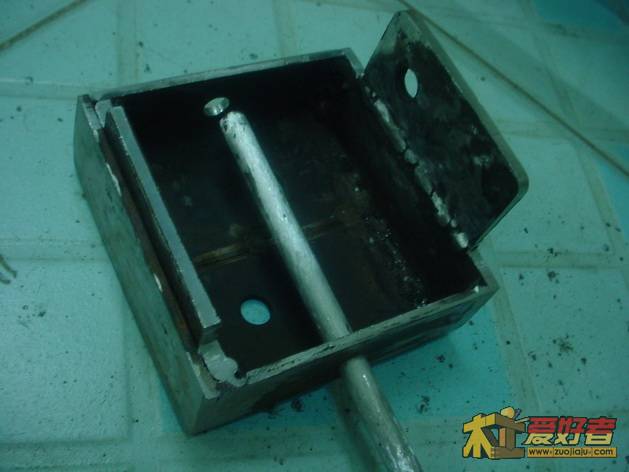

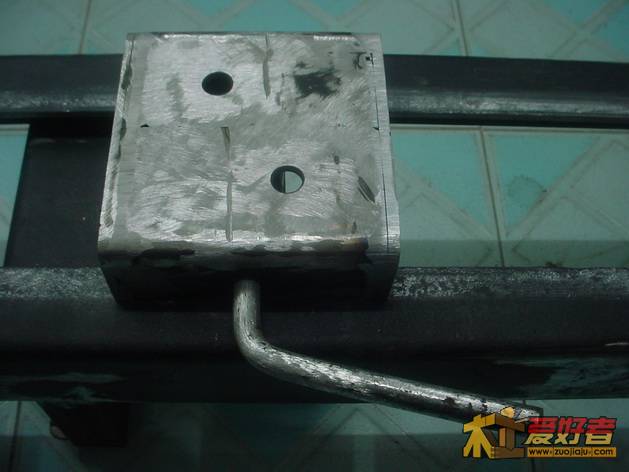

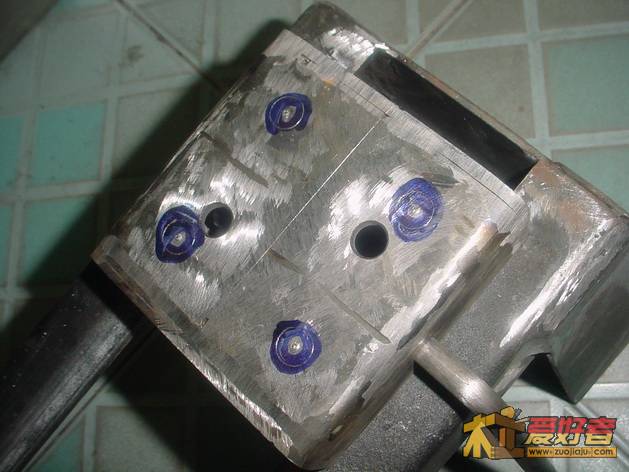

在顶尖底座上钻孔配上手柄。

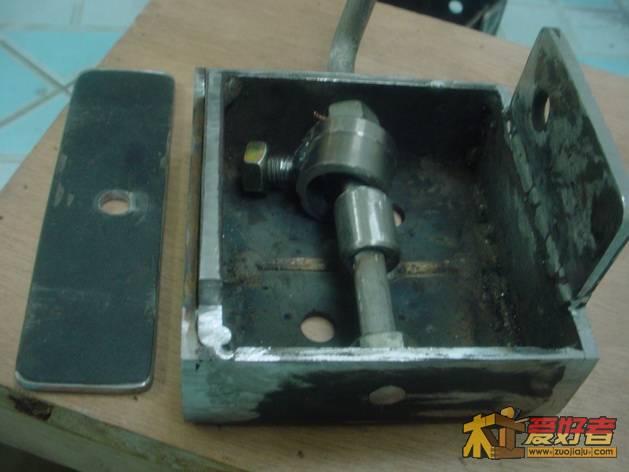

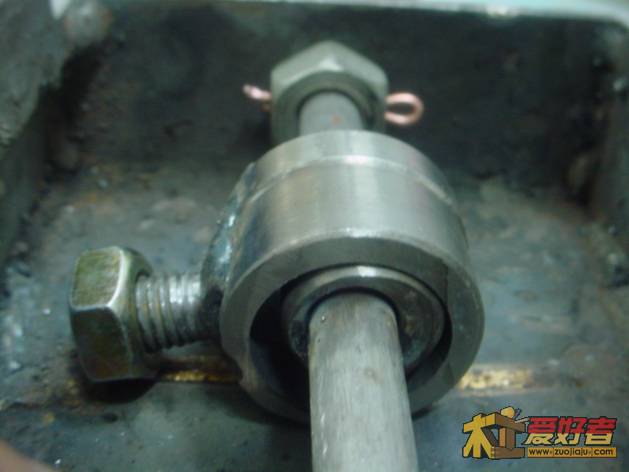

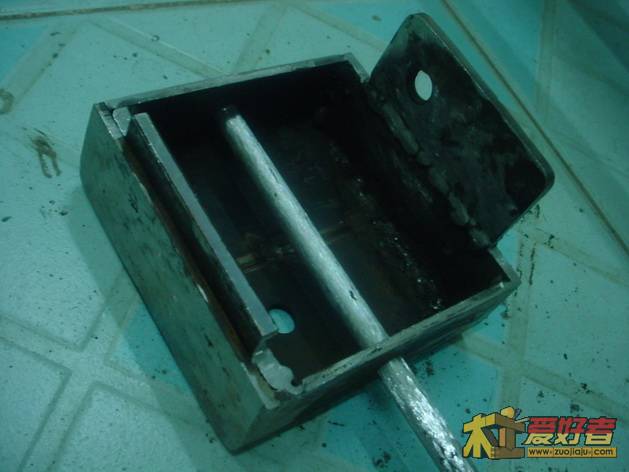

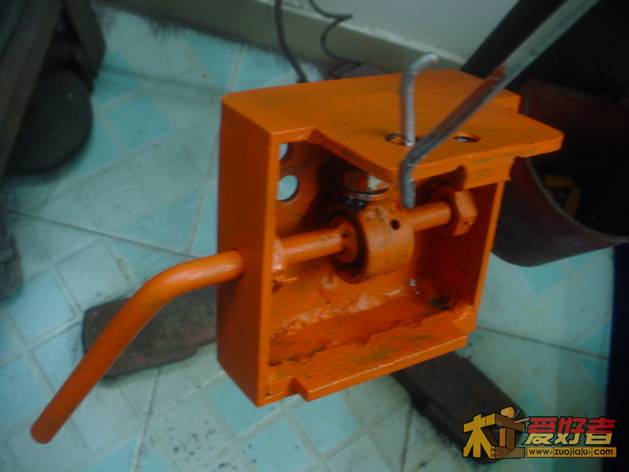

锁紧机构的关键部件：凸轮与升降用的带螺丝外套以及安装情况。

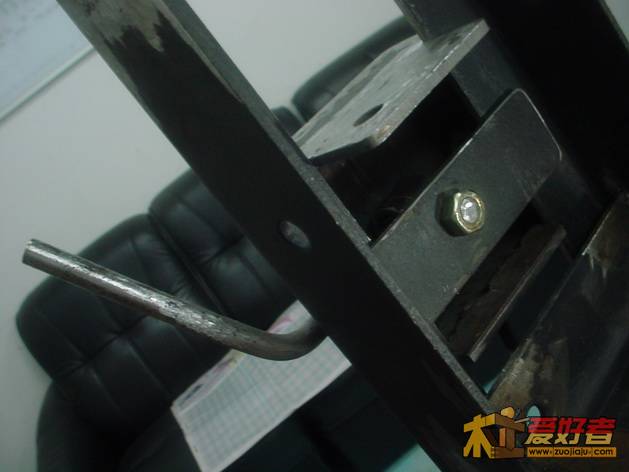

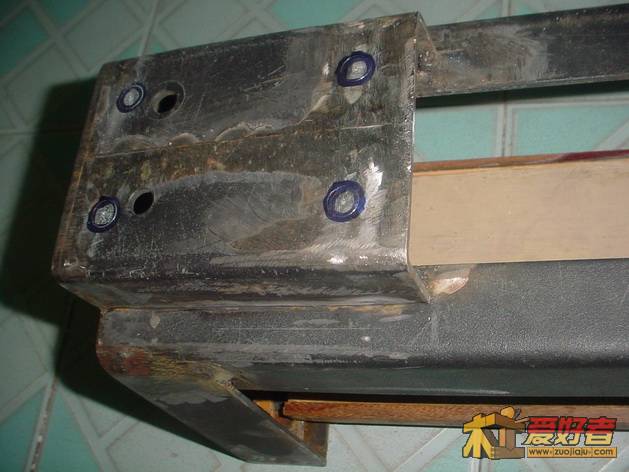

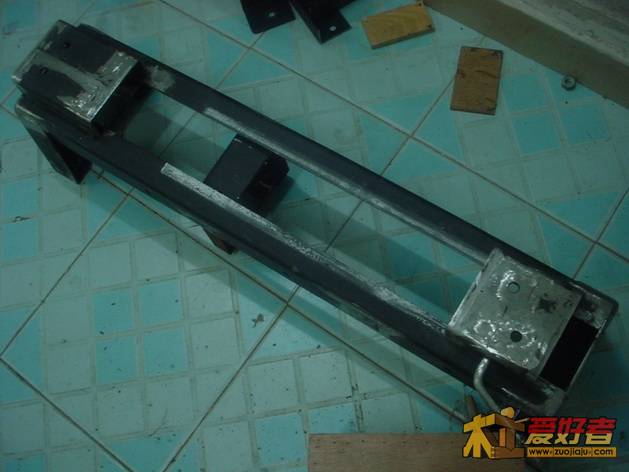

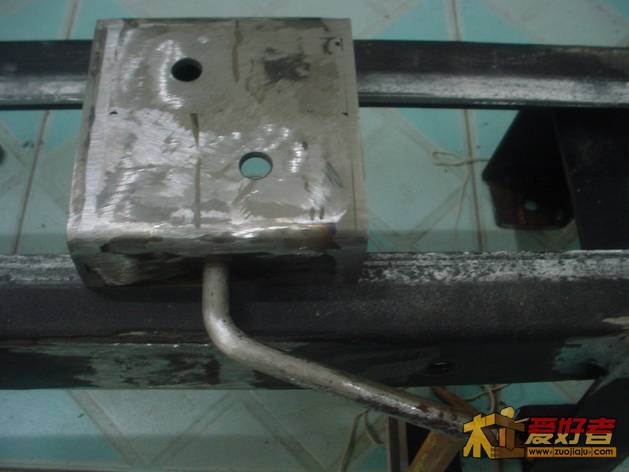

从下往上看见的锁紧机构。

图中手柄在水平位置时为锁紧，往上垂直位置时为解锁。

ydt2338 · 发表于 2011-11-7 20:02:02

这个锁紧机构设计的很独特，佩服。建议：尾部的两条支腿应该焊在架子的里边，突出在外会为您下步加长床身带来很大麻烦。

路遥 · 发表于 2011-11-8 23:17:02

关于有朋友问：　“用偏心轮锁紧，工作中是否会因震动而松动？”　的回复：

　　锁紧的位置在偏心轮最高点之后约15度、加上手柄在水平的位置时有一个往下的自重力（再有就是手柄的末端：等车床能工作时，先用材质较重的料，车一个球状把手。再有问题的话，做个钢珠加弹簧的软定位等等，这些都是补救的方法）。

　　按图中的情况就应可达到目的。当然，检验真理的唯一标准是实践，反正很多办法的，到时见招拆招吧，嘻嘻。

本来打算今晚顺便上最新进展的照片，无奈此坛网速很慢，只能以后再上了。

atobtoc · 发表于 2011-11-8 23:34:23

主轴中心高太低，回转半径太小，可惜550w电机和结实的床身了

路遥 · 发表于 2011-11-8 23:50:10

今天有进步：

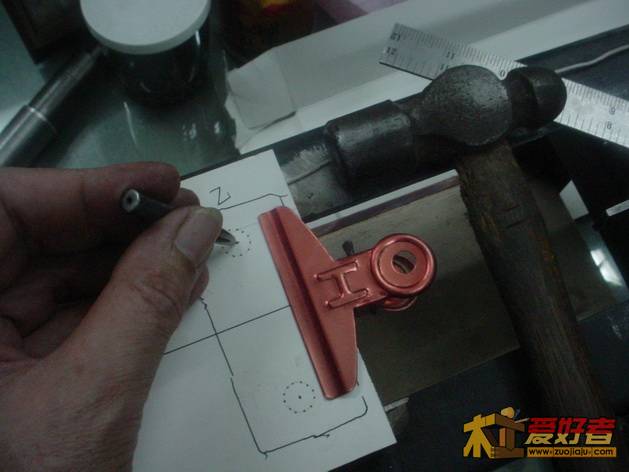

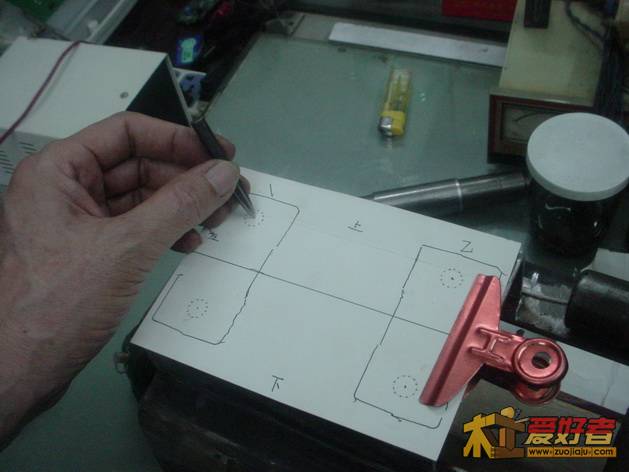

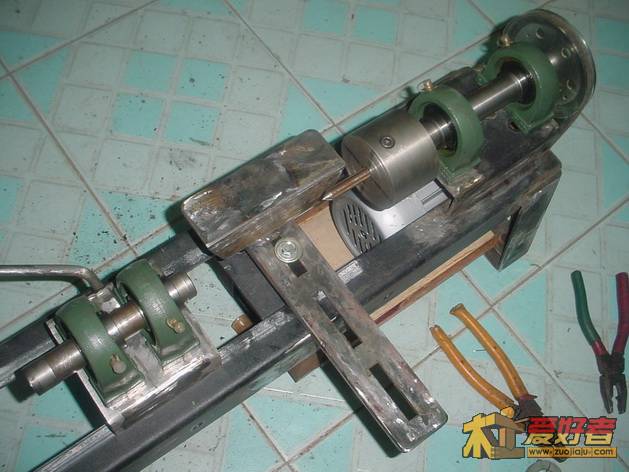

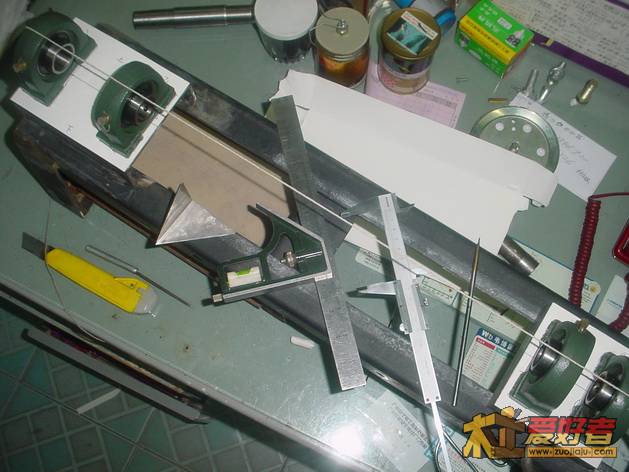

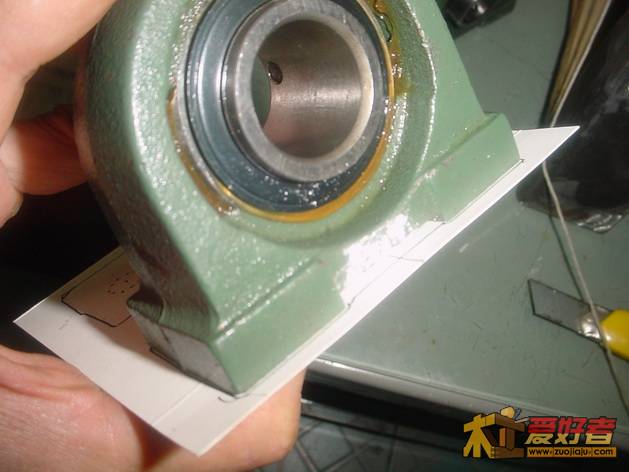

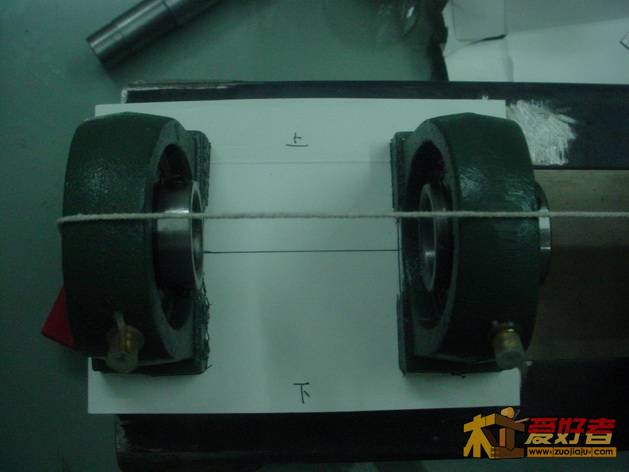

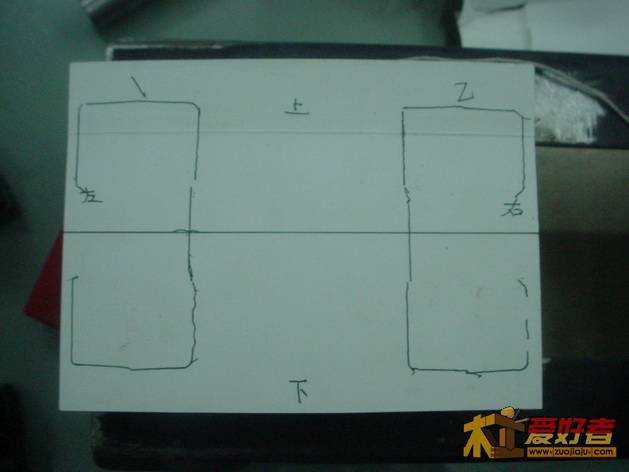

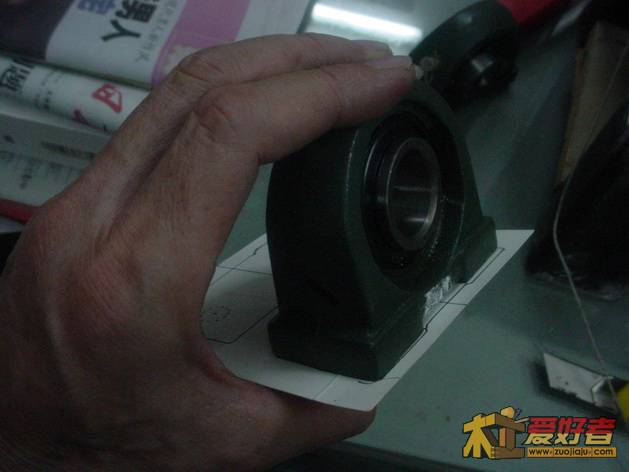

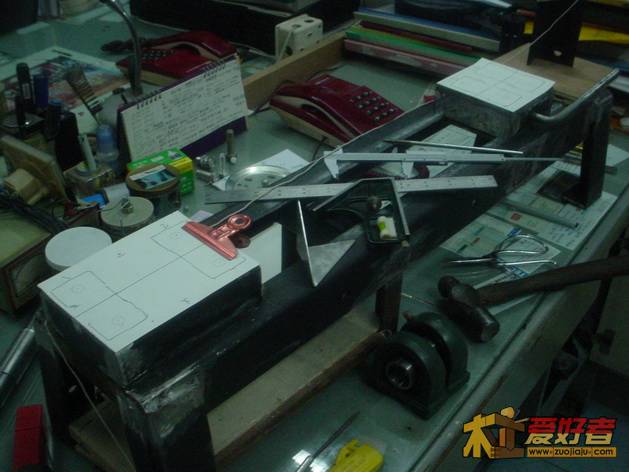

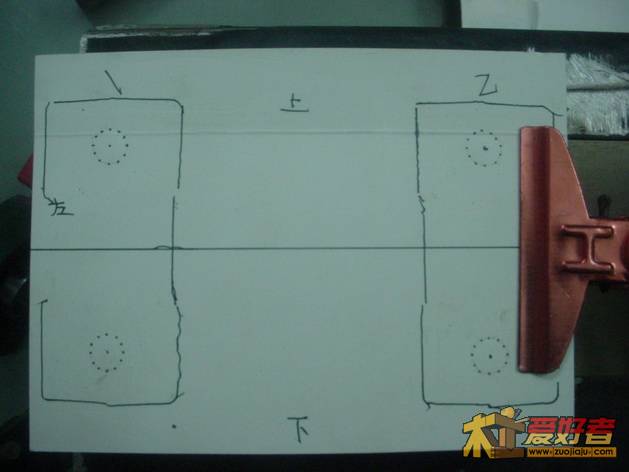

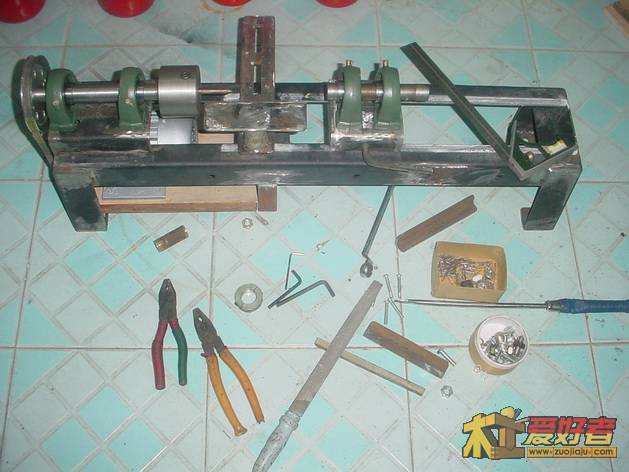

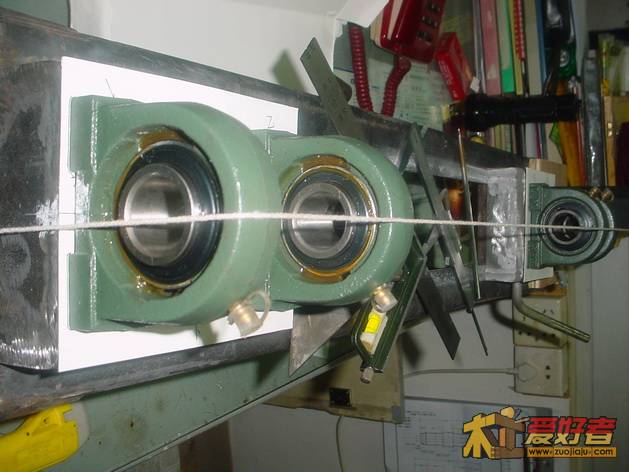

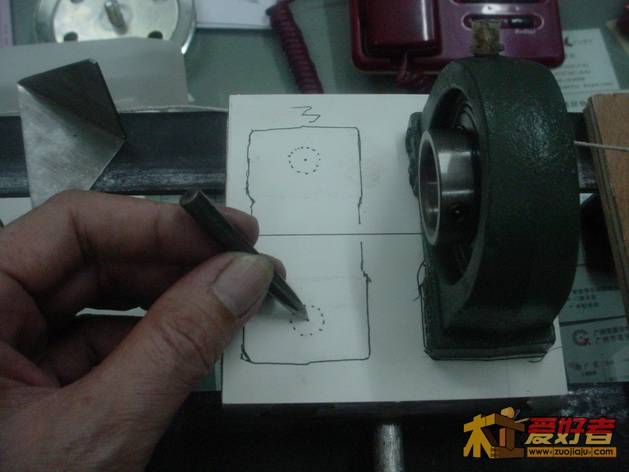

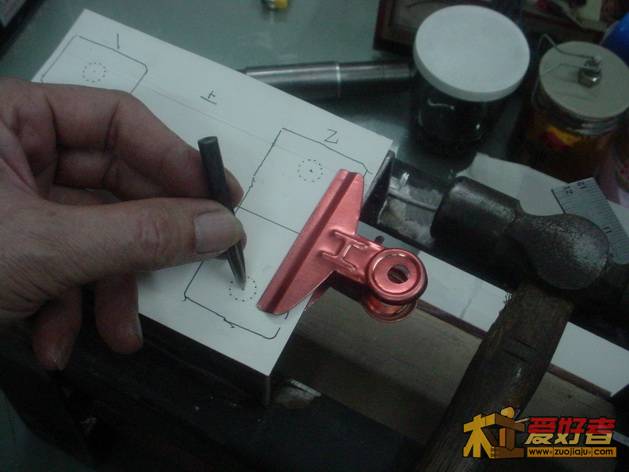

四个轴承座、电动机、刀座的定位、钻孔、安装。

路遥 · 发表于 2011-11-9 00:22:42

本帖最后由路遥于 2011-11-9 00:29 编辑

零时后，貌似传送图片速度快多了，但人也困了、明早还得上班呢，也该休息啦，上一张吧：

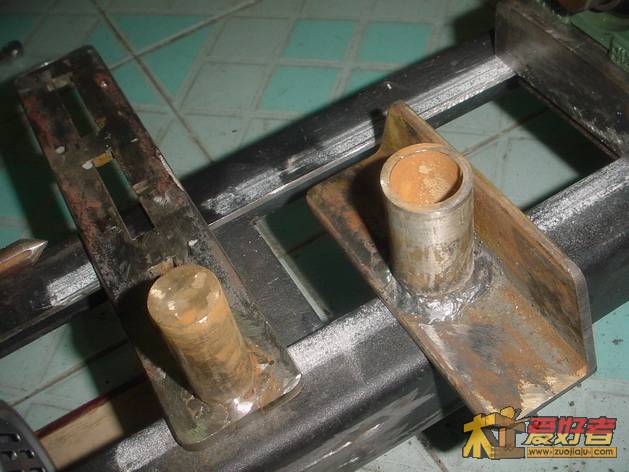

刀架柱和刀架座。

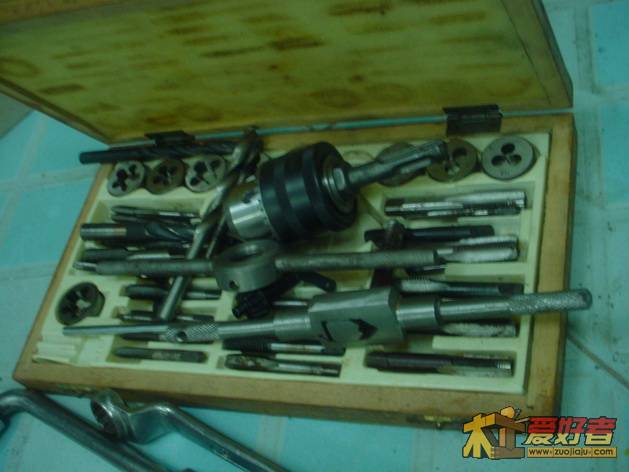

哈哈，还未造固定螺钉啦，明天补钻孔、攻丝。

老伙计 · 发表于 2011-11-9 10:39:45

期待快点完工，顶到底。

路遥 · 发表于 2011-11-9 23:18:09

本帖最后由路遥于 2011-11-9 23:22 编辑

今天有新进展：

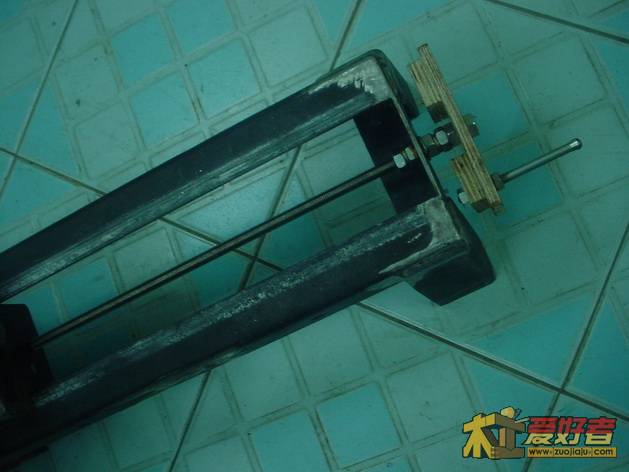

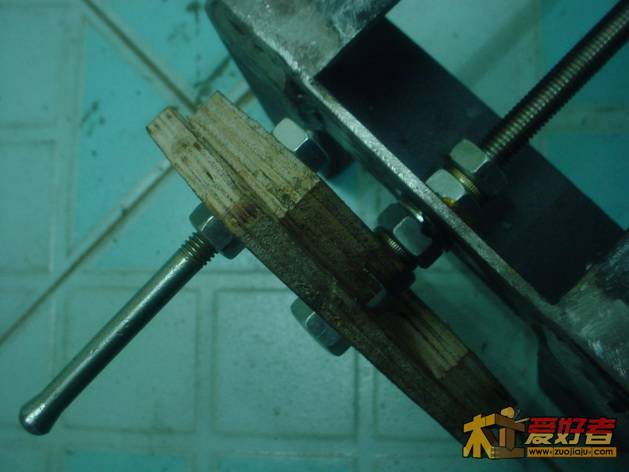

临时试验丝杠的回转木手柄

临时试丝杠的回转木把手。

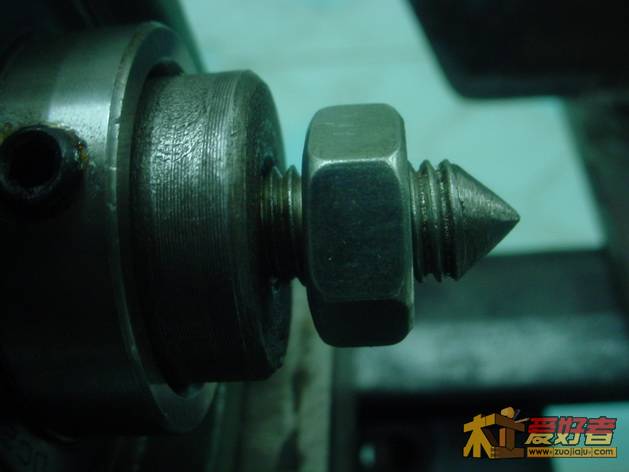

活顶尖

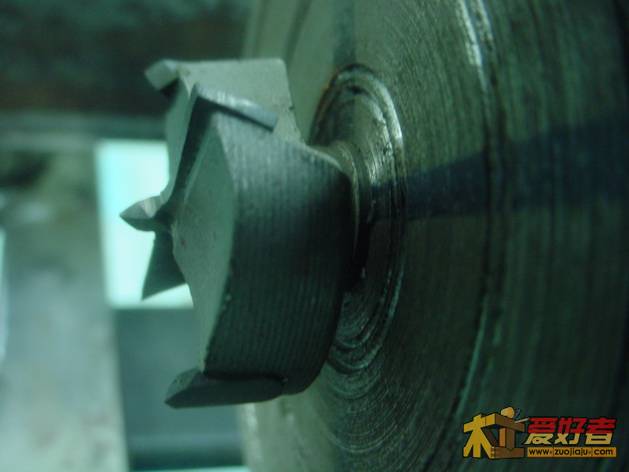

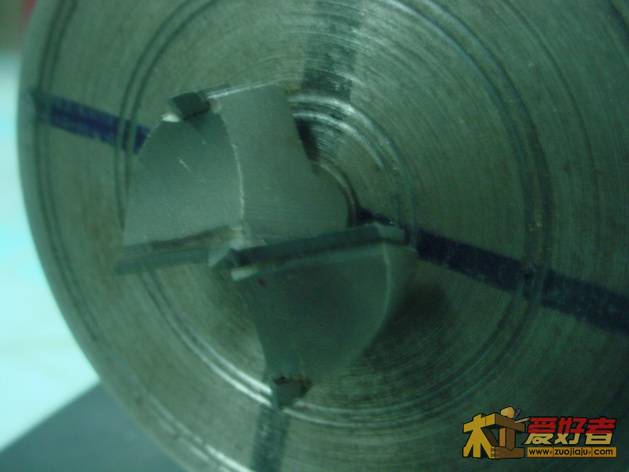

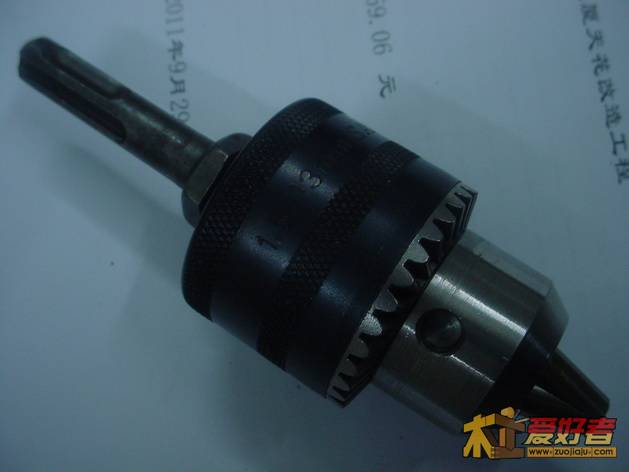

卡盘装上开孔器

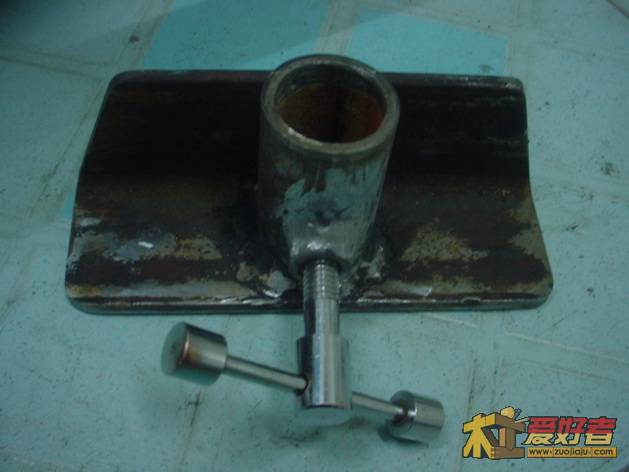

刀架座

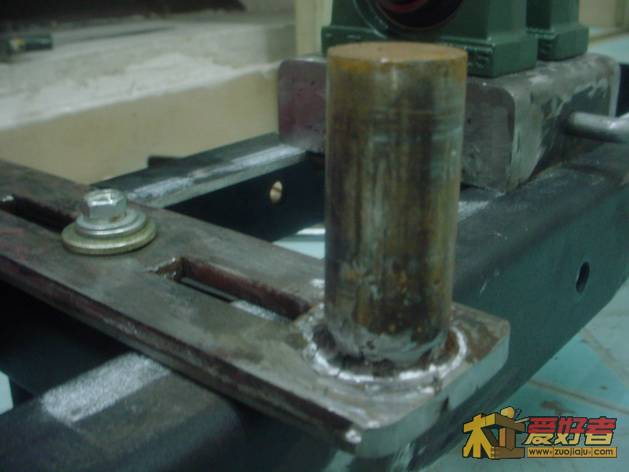

刀架座支柱

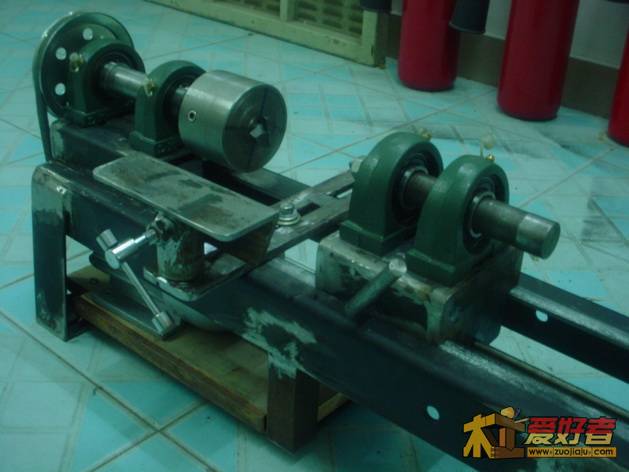

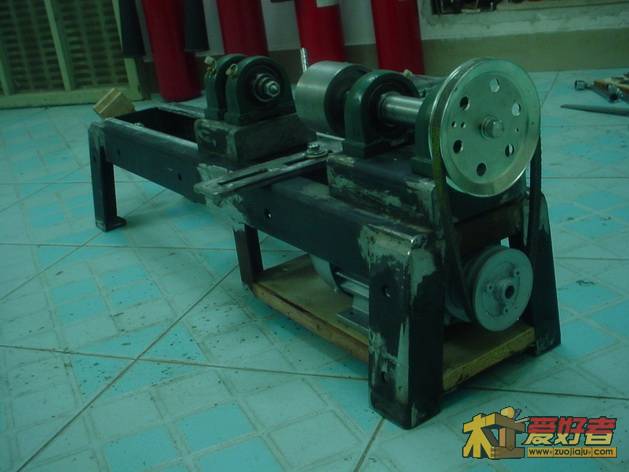

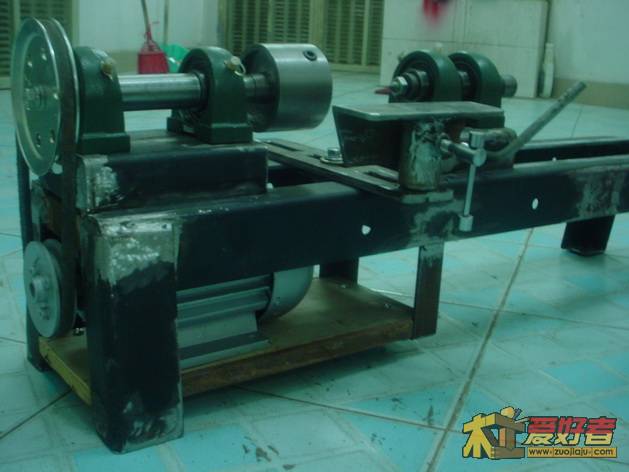

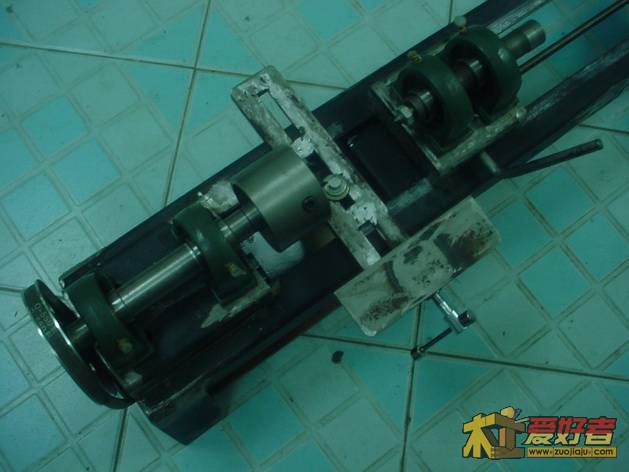

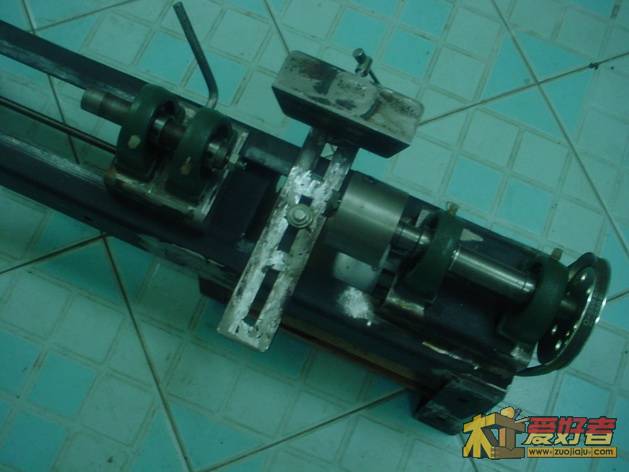

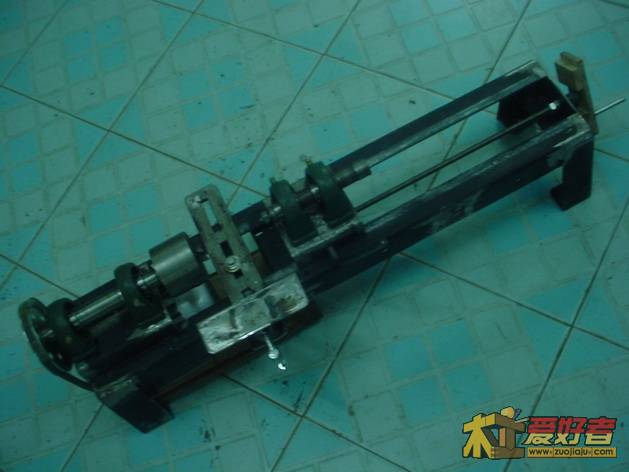

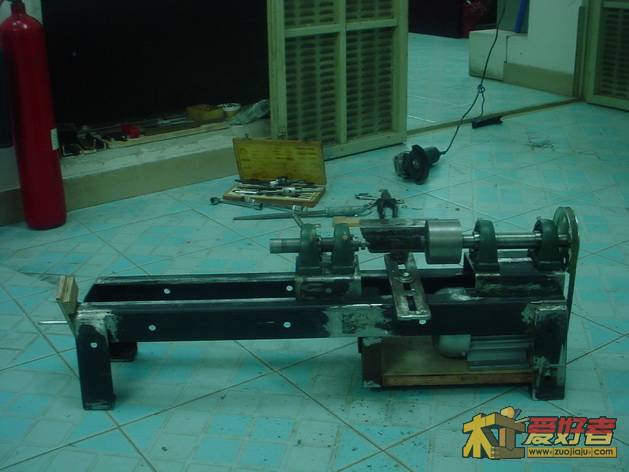

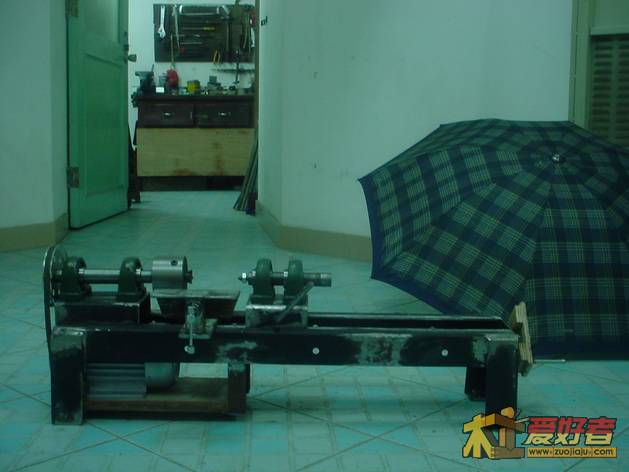

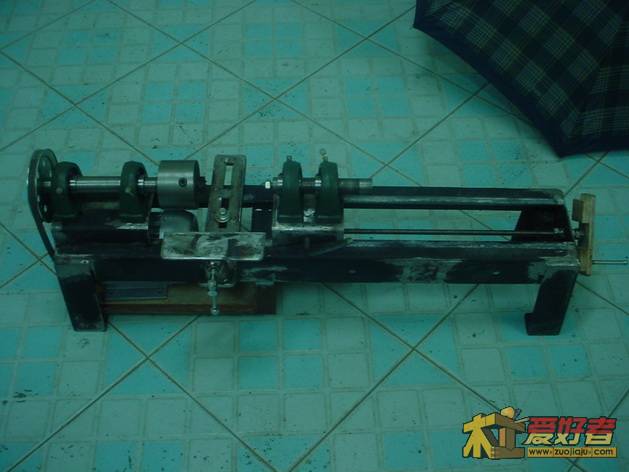

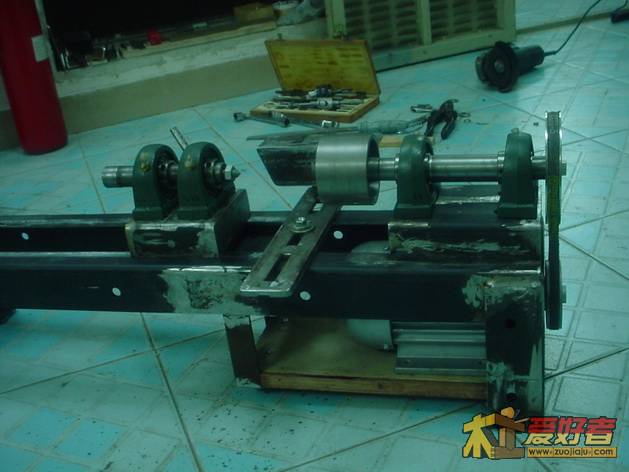

木车床

七年级 · 发表于 2011-11-10 12:25:31

漆一下，穿上衣服。

dudushi · 发表于 2011-11-10 12:51:41

好手艺，羡慕中。

路遥 · 发表于 2011-11-10 23:07:51

七年级发表于 2011-11-10 12:25 7 `- Q ^) J1 k0 C
漆一下，穿上衣服。

还有丝杠的摇把回转手轮未做好，照片中床尾的木头摇把只是临时试验，等做好后就可一起刷防锈漆和外套了。

路遥 · 发表于 2011-11-10 23:30:21

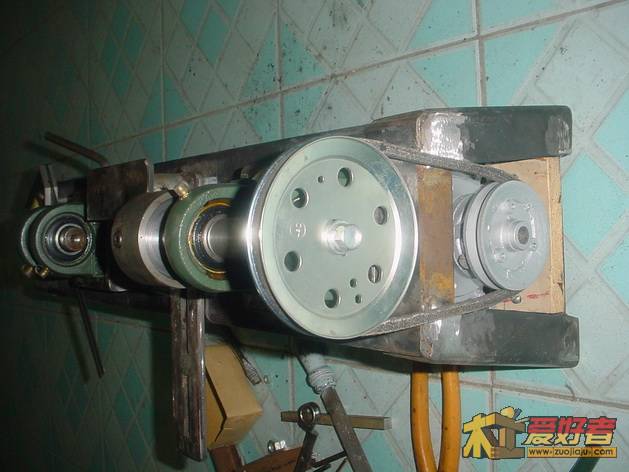

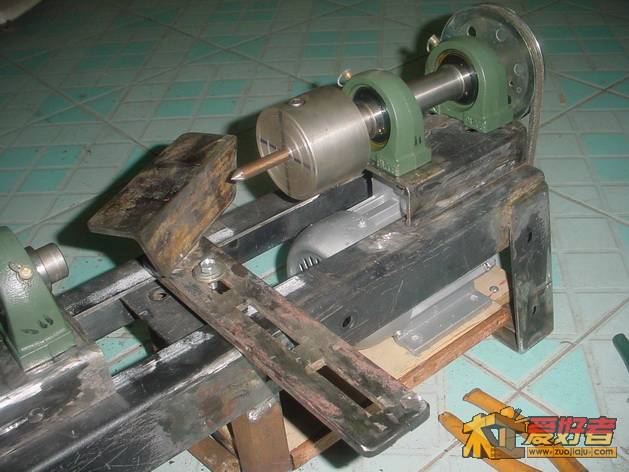

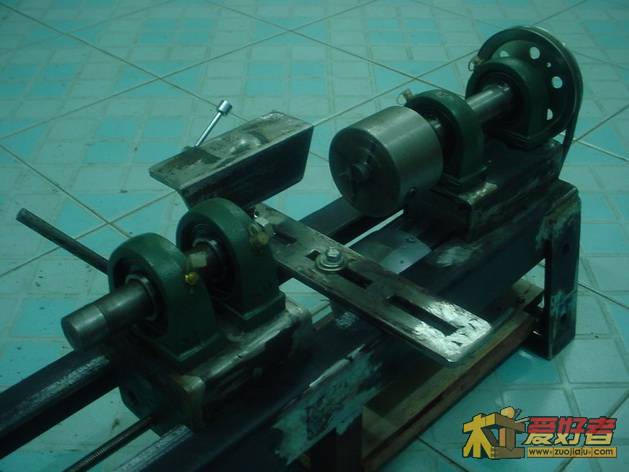

床头部分：

床尾部分：

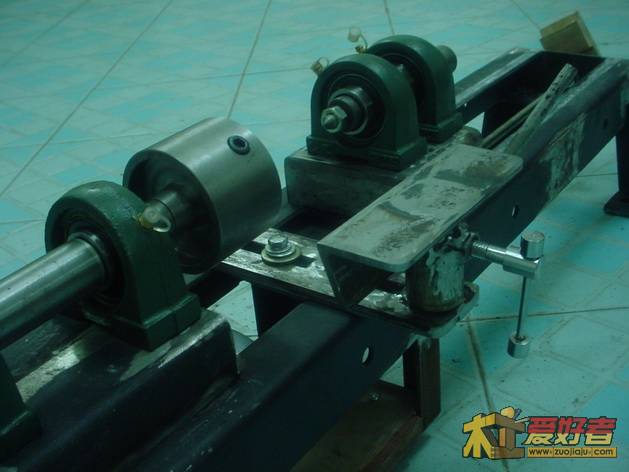

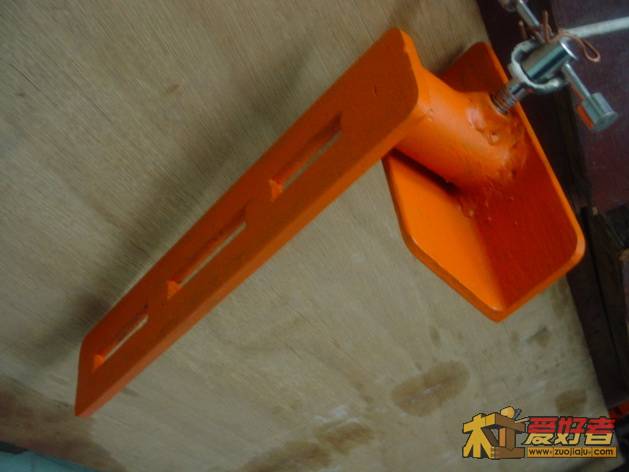

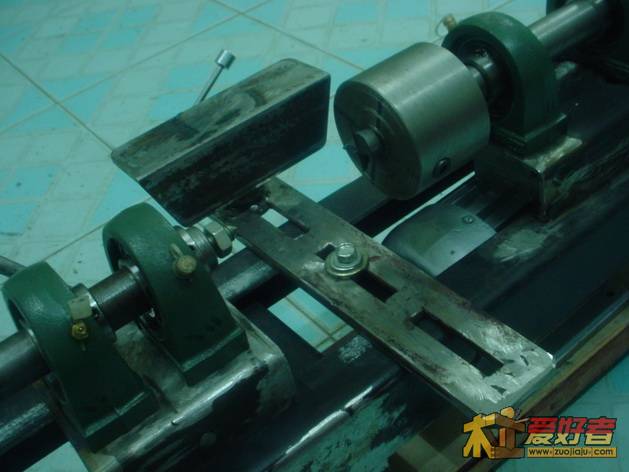

刀架：

路遥 · 发表于 2011-11-11 00:33:35

本帖最后由路遥于 2011-11-18 20:40 编辑

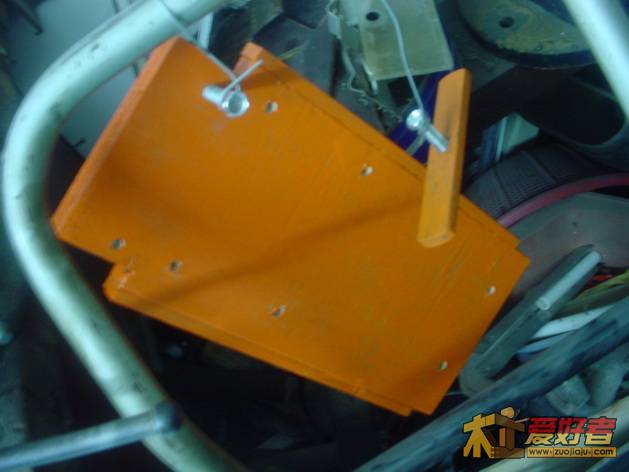

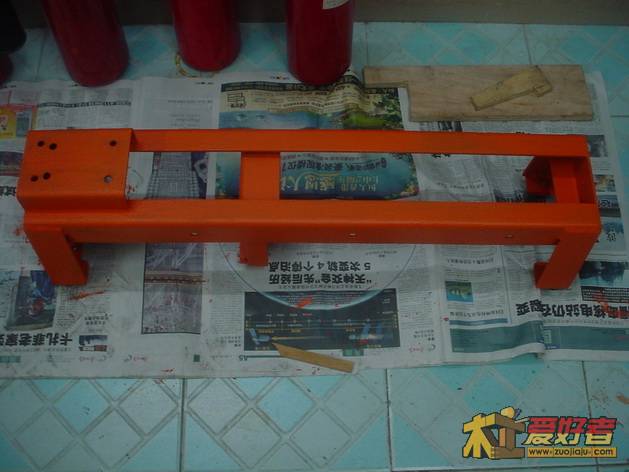

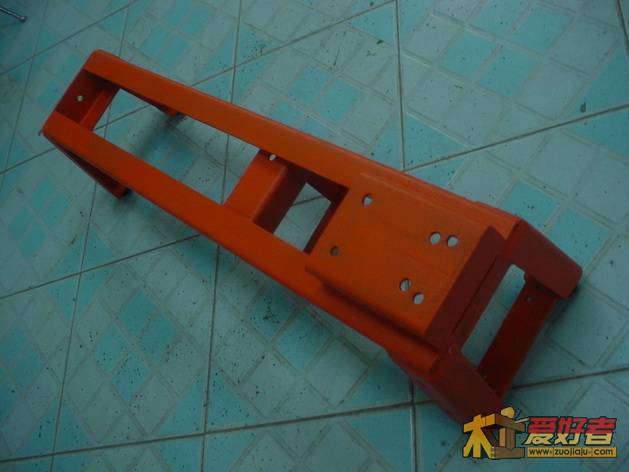

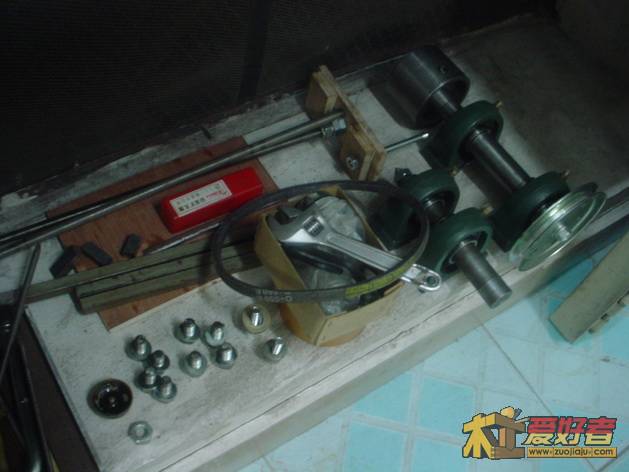

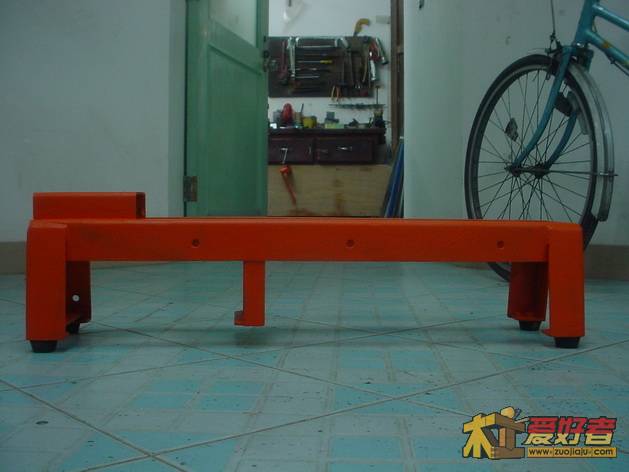

　　今天试运转正常后，把各部件拆散作防锈处理（涂刷防锈漆），等待2天干后再罩面漆，之后就可以重新安装，成品展现，到时希望各位木友多多提点。

　　呵呵，从10月28日床身开料到现阶段，已经过去十多天了，因为都是利用工余时间（中午休息和傍晚下班后）制作，连刷漆大约半月左右，比较辛苦的要算床身角铁开料，因为无切割机，单凭钢锯手工锯割，加上烧焊，打磨，每天晚上洗澡就会发现浑身上下都是铁锈灰尘，不过功夫不负有心人，眼看天天有进展，心里也觉得乐，特别是现阶段接近尾声，成果慢慢展现，心情特别的好，过去的辛苦早已抛九霄云外，这正是DIY的乐趣所在，是金钱买不到的。
