自制台锯，电木铣倒装，曲线锯倒装-持续更新

树叶开心 · 发表于 2014-2-24 23:25:23

伞轮应该一大一小，小的接摇杆，省力。多大的？1.5M还是2M的？我觉得12个以上的齿就够了，没必要太多。

lvchunlin · 发表于 2014-2-25 08:24:17

树叶开心发表于 2014-2-24 23:25 . s: x5 h# ~9 F9 ~. }
伞轮应该一大一小，小的接摇杆，省力。多大的？1.5M还是2M的？我觉得12个以上的齿就够了，没必要太多。

1.5M 30Z，买大了，凑合先用吧，不要再换。

树叶开心 · 发表于 2014-2-25 08:40:10

lvchunlin 发表于 2014-2-25 08:24
* d s6 _* W3 `6 I& h7 c. y1.5M 30Z，买大了，凑合先用吧，不要再换。

30T的似乎真的不算小了。。。

lvchunlin · 发表于 2014-2-25 12:02:27

树叶开心发表于 2014-2-25 08:40
* H" X) h$ \# N30T的似乎真的不算小了。。。

齿轮直径记得是47mm的，半径比立式轴承座地步到中心的距离大，需要把轴承座垫高点，不过直接固定在平板就不行了，不过应该没事。

whf555 · 发表于 2014-2-25 12:48:04

技术贴当然要留名

lvchunlin · 发表于 2014-2-25 16:08:43

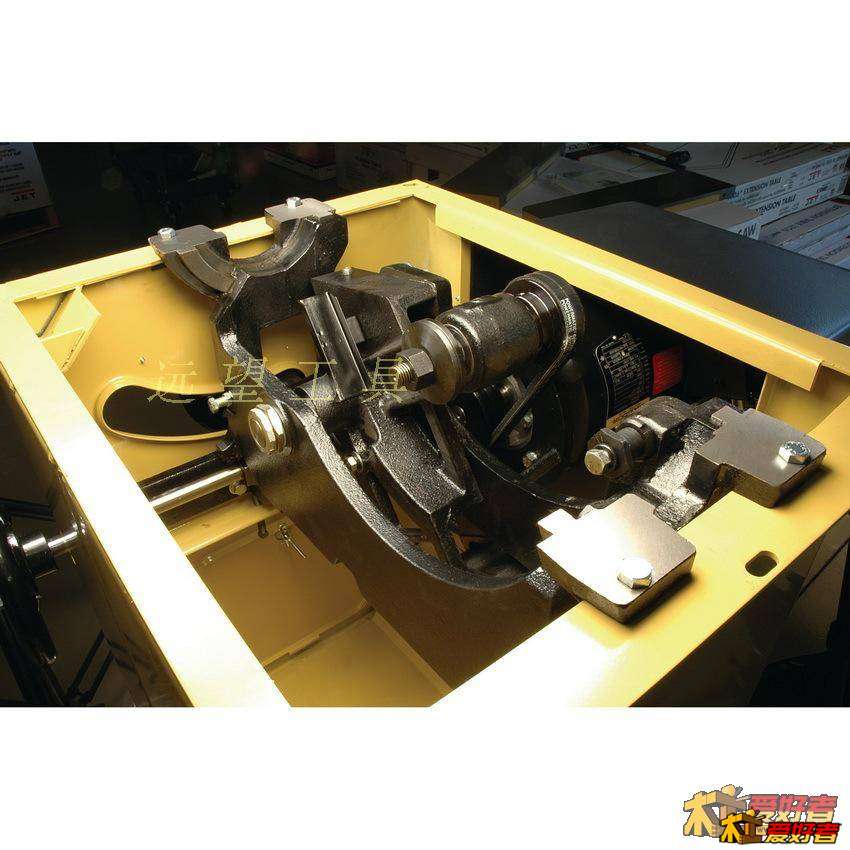

台锯的旋转固定的圆心是在台面以上的，所以转动的时候可以将与锯片和台面的交点偏移量控制到最小。两端的滑槽不知道能不能用其他的东西替代？

lvchunlin · 发表于 2014-2-25 16:10:16

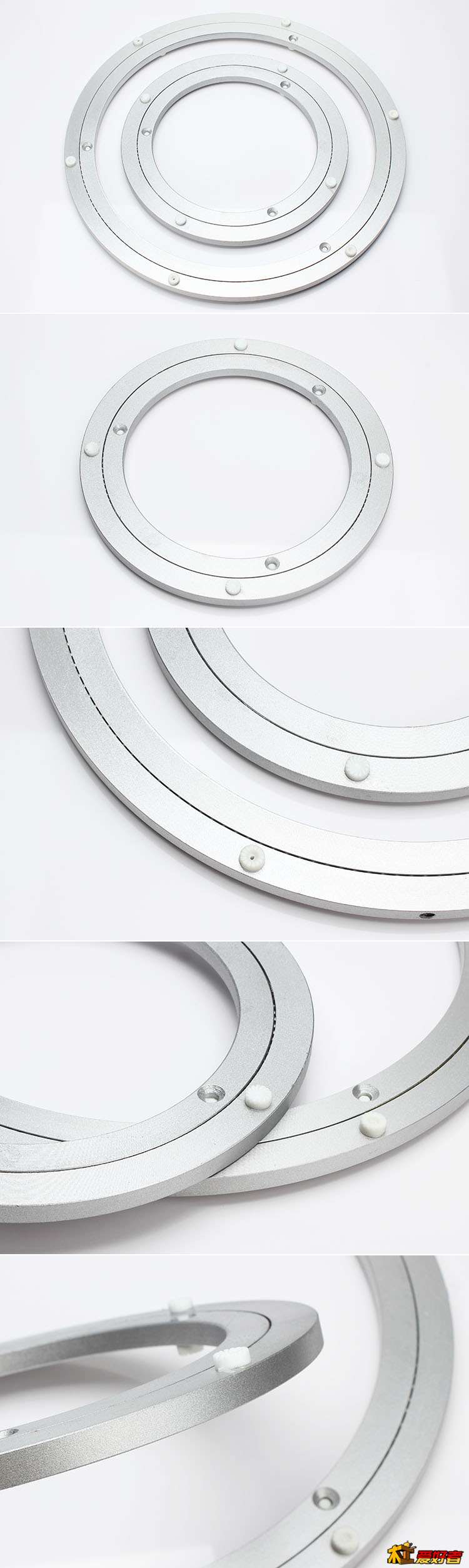

不知道能不能用这个东西来做？

lvchunlin · 发表于 2014-2-25 16:10:58

图片没上传了

树叶开心 · 发表于 2014-2-25 21:29:14

lvchunlin 发表于 2014-2-25 16:10 - G. I; z$ D* m, d% ^! h0 J
图片没上传了

强度和精度都不够吧。。。真要弄得叫人车两个配合精密的环，再取其中一部分。一套环对半够两边用了。

lvchunlin · 发表于 2014-2-25 21:33:44

树叶开心发表于 2014-2-25 21:29
. ?$ S3 Y5 ^0 S( {8 ]1 a! O强度和精度都不够吧。。。真要弄得叫人车两个配合精密的环，再取其中一部分。一套环对半够两边用了。

呵呵，正好想到，搞环不怎么好弄，代价太高了。本来家里有这么一个转盘的，今天回家找了半天，不知道放哪里了

树叶开心 · 发表于 2014-2-25 22:52:42

lvchunlin 发表于 2014-2-25 21:33 7 | c1 H% A; r' S/ z; p, P: b
呵呵，正好想到，搞环不怎么好弄，代价太高了。本来家里有这么一个转盘的，今天回家找了半天，不知道放哪 ...

这种我家里没有，所以也不知道具体精度，45度对精度要求非常高，假如锯片精准45度，但和靠山稍微不平行，出来的也不是45度了。

小寻仙 · 发表于 2014-2-26 00:06:37

楼主高手，注意安全

树叶开心 · 发表于 2014-2-28 19:12:16

求更新，今天托人找了根30*30的角铁。。。

lvchunlin · 发表于 2014-2-28 19:37:41

本周出差，没有太多新的东西，买了个便宜的台钻，轨道到了，基本东西都差不多了，周末好像要下雨，本来想去看看板子。

树叶开心 · 发表于 2014-2-28 21:56:51

lvchunlin 发表于 2014-2-28 19:37 - A" u* e+ M+ D3 \7 n
本周出差，没有太多新的东西，买了个便宜的台钻，轨道到了，基本东西都差不多了，周末好像要下雨，本来想去 ...

反正你抓紧，那个锯子你拆开看了吗？是皮带传动？
