自制台锯，电木铣倒装，曲线锯倒装-持续更新

树叶开心 · 发表于 2014-2-22 20:05:47

lvchunlin 发表于 2014-2-22 19:05
4 R4 K- T5 a1 e7 A- D: X& r \你要是不放心的话，选45x45的，或者50x50的，型材的厚度也会增加，强度肯定高些。

导轨看起来太单薄，实在担心，结构强度再大也大不过厚度的作用。我想用40*40*4的铝管做导轨，暂时放弃铁方通，直度和铝的没得比的。

lvchunlin · 发表于 2014-2-22 21:52:45

树叶开心发表于 2014-2-22 20:05 2 `" z! Z1 n' \9 L3 P" N5 |4 y
导轨看起来太单薄，实在担心，结构强度再大也大不过厚度的作用。我想用40*40*4的铝管做导轨，暂时放弃铁方 ...

40x40x4的铝管和铝型材肯定没的比的

树叶开心 · 发表于 2014-2-22 23:20:22

lvchunlin 发表于 2014-2-22 21:52
0 ?5 [6 e( E! J% k9 \4 ]40x40x4的铝管和铝型材肯定没的比的

为什么这么说？你的铝型材才不到3mm的厚度。

蓝天浩海 · 发表于 2014-2-22 23:57:58

学习学习

lvchunlin · 发表于 2014-2-23 09:57:22

树叶开心发表于 2014-2-22 23:20 6 \4 |" ]+ O) l9 ?1 D
为什么这么说？你的铝型材才不到3mm的厚度。

1. 材料：铝管一般用的是纯铝或者回收废铝，成分没法保证，强度也不可能高，你知道铝的硬度几强度本身要比一般的碳钢或者合金钢低很多。而铝合金正式因为加入不同的元素来增加强度，有点就是密度低，比同等的黑色金属要轻。

2. 结构：铝管中间是空的，就算厚度比型材的厚度大，由于铝管本身的强度所限制，起本身的结构强度及稳定性也会比较差。而铝合金是考虑到其材料的弱势，对其结构进行优化，增加整体的强度及稳定性。

如果你担心铝型材的强度问题，还是：

1. 增加铝合金的尺寸，我看过60x60的，厚度会增加不少，用做轨道，强度肯定是没问题的。
2. 还是使用较厚的方钢管，一般好点的厂出来的，轧制出来的方管直度还是可以的，毕竟木工不是很精密的活。

lvchunlin · 发表于 2014-2-23 10:00:41

lvchunlin 发表于 2014-2-23 09:57 9 |7 S' y/ e1 R1 D! C* [
1. 材料：铝管一般用的是纯铝或者回收废铝，成分没法保证，强度也不可能高，你知道铝的硬度几强度本身要比 ...

补充一点：其实直度还是和生产工艺有关，不管是铝管，铝型材还是方钢管，和其生产工艺关系大，不同设备，厂家生产出来的东西还是不一样的，大厂出的方钢管，可能会比小厂出的铝型材还会好。

树叶开心 · 发表于 2014-2-23 12:57:42

lvchunlin 发表于 2014-2-23 10:00 . z, Y$ X0 `5 u. ]/ F) D
补充一点：其实直度还是和生产工艺有关，不管是铝管，铝型材还是方钢管，和其生产工艺关系大，不同设备， ...

多谢指点，先弄好基本的再说了，今天锯轴刚到。

lvchunlin · 发表于 2014-2-23 16:05:51

树叶开心发表于 2014-2-23 12:57
3 p, q7 h5 ^# W# z' S% d多谢指点，先弄好基本的再说了，今天锯轴刚到。

电机准备用什么的？升降和45度有成熟的想法了吗？我把45度改了，用轴承，不用合页了。

树叶开心 · 发表于 2014-2-23 16:52:41

lvchunlin 发表于 2014-2-23 16:05 # @! }- G1 k9 Q6 ~% y3 K! n
电机准备用什么的？升降和45度有成熟的想法了吗？我把45度改了，用轴承，不用合页了。

现在在弄小的，刚弄了个板钻孔，电机直流200w，大的因为选错锯轴了，本来没考虑斜切，所以选了个反牙锯轴，现在要弄斜切就必须右倾了。。。

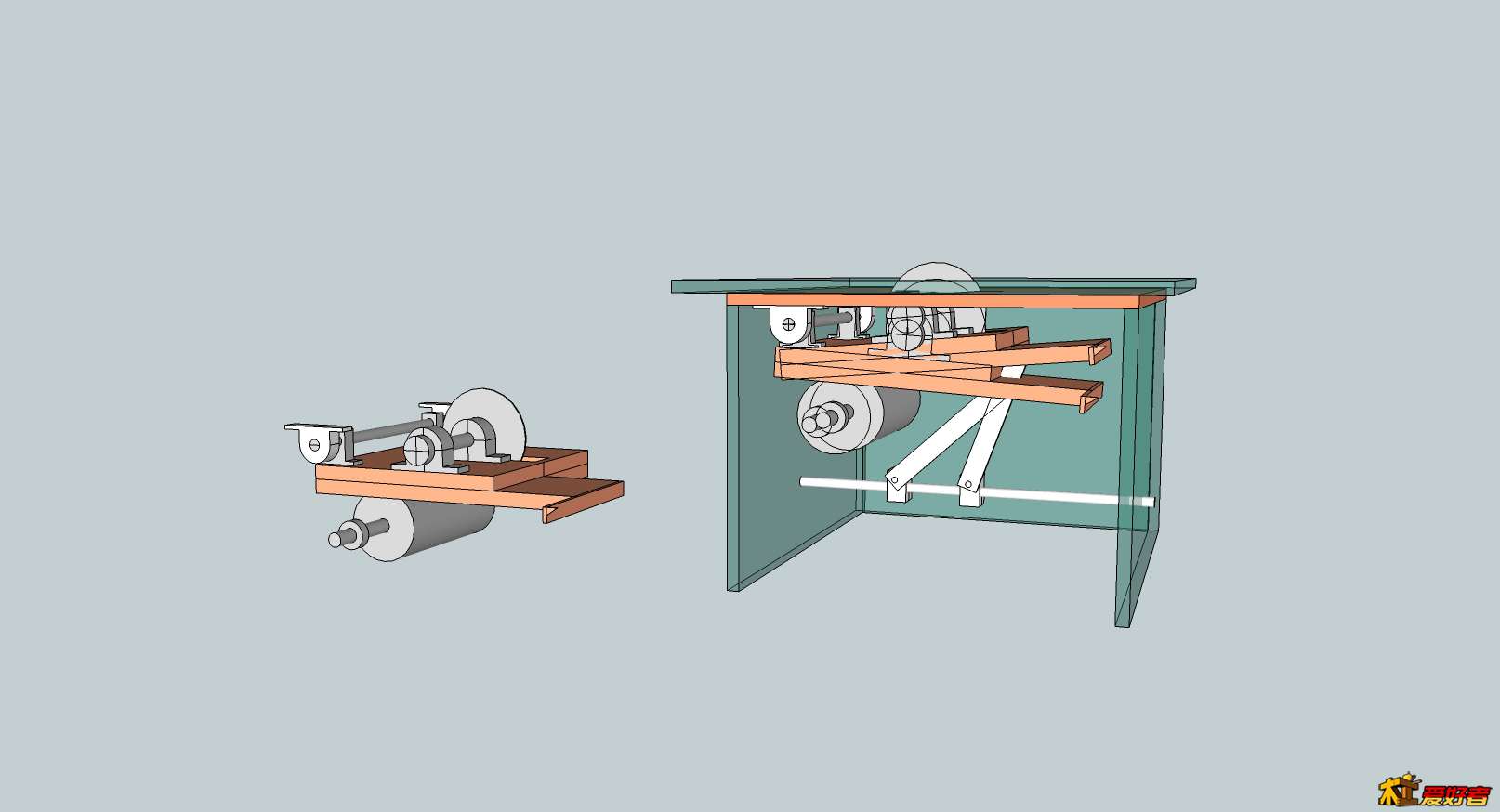

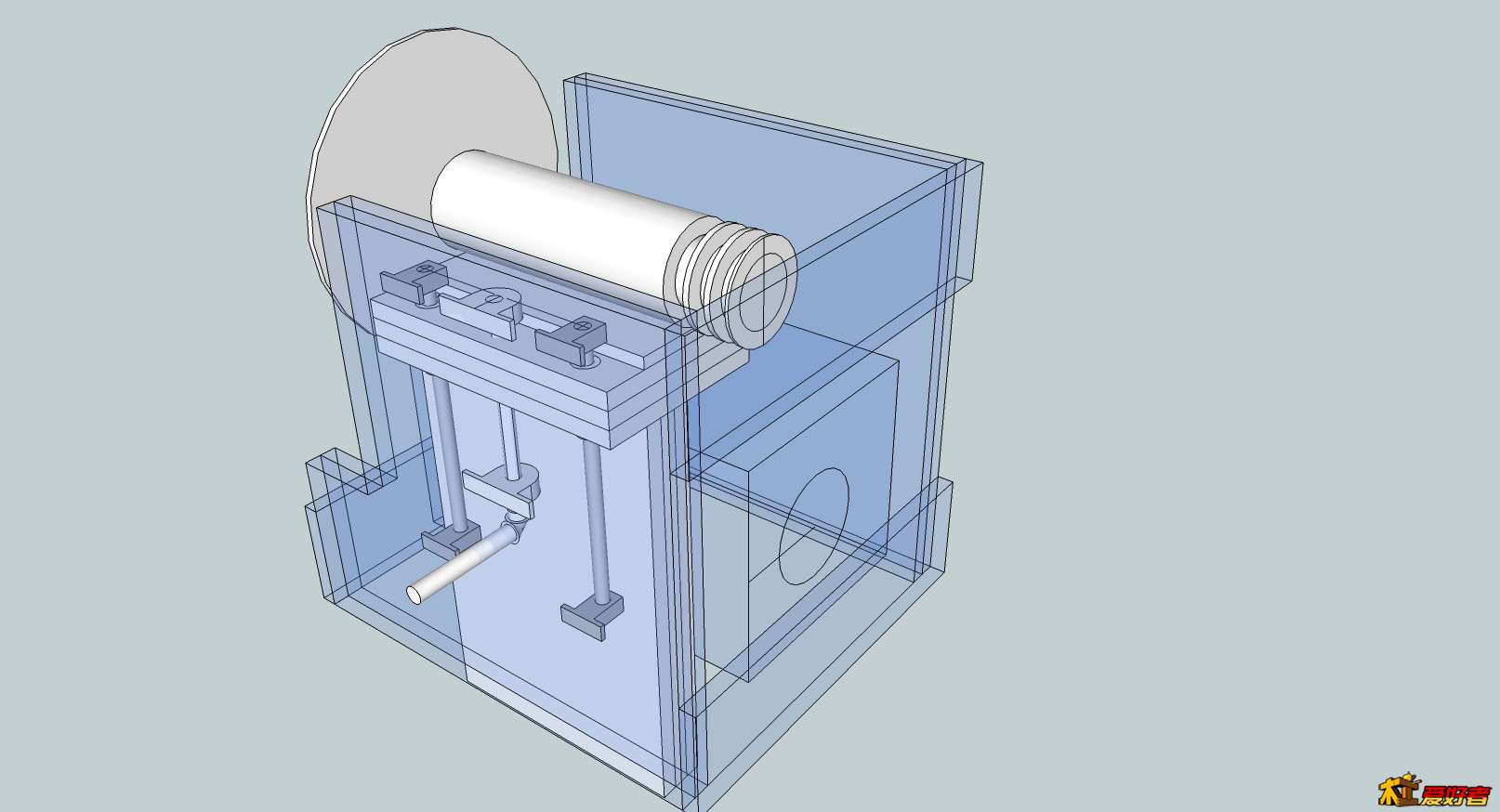

大台锯大致画了一下，如果要45度就必须包裹它。如果不要直接用小台锯的那种简易方法就好了。

第二张图是小的，就一螺杆搞定举升

lvchunlin · 发表于 2014-2-23 18:20:02

图画的不错，刚学画图，还不会话，只能考想，有点累，呵呵。

下周要买木板了，差不多可以做了，现在还有一个比较麻烦的是固定圆锯，，下周准备开始做了，要不进度太慢了。

树叶开心 · 发表于 2014-2-23 20:48:33

L兄，我的锯子今天开工了，开了个贴。
http://www.zuojiaju.com/thread-250865-1-1.html

lvchunlin · 发表于 2014-2-23 22:30:45

刚才上论坛转转，看到了

树叶开心 · 发表于 2014-2-24 00:45:47

lvchunlin 发表于 2014-2-23 18:20 . t) j6 }/ q$ I0 J7 \
图画的不错，刚学画图，还不会话，只能考想，有点累，呵呵。
2 j# [/ H4 ~* Y: Z u( j) V+ N. \4 h( F8 N2 d. W; ?( d4 g6 D# f
下周要买木板了，差不多可以做了，现在还有 ...

固定圆锯你可以做个框子。我有个帖子你可以看看，不过我也是抄袭人家的方法，呵呵。

lvchunlin · 发表于 2014-2-24 08:17:46

树叶开心发表于 2014-2-24 00:45 + m: r2 {: b% Z) M: P1 h' V: T$ I
固定圆锯你可以做个框子。我有个帖子你可以看看，不过我也是抄袭人家的方法，呵呵。

好的。

大概有了想法，先试试。

lvchunlin · 发表于 2014-2-24 18:43:41

这两天又来新货：

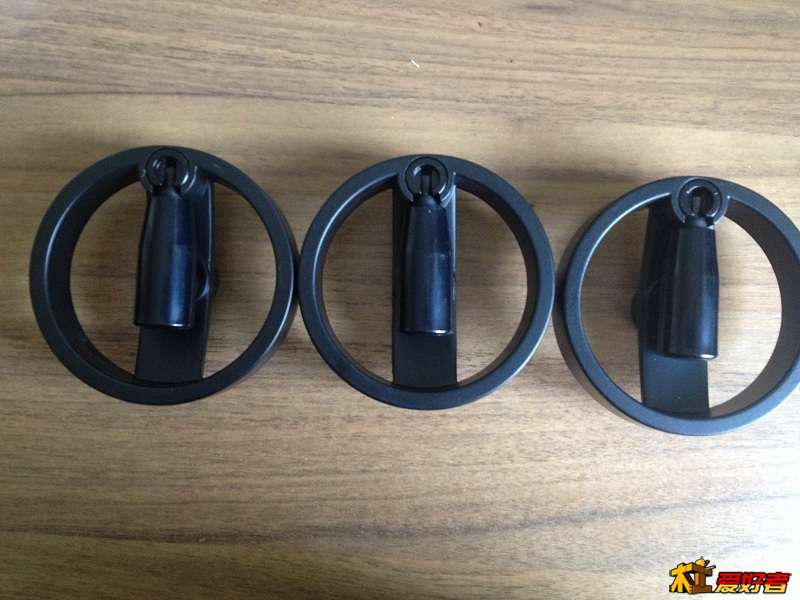

1. 手轮

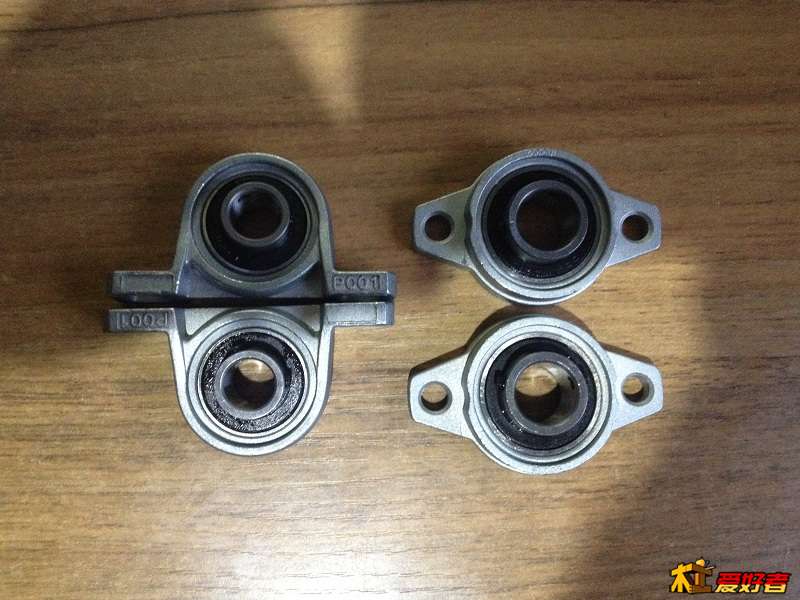

2. 轴承座
3. 扇形齿轮（买大了）
