自制台锯，电木铣倒装，曲线锯倒装-持续更新

lvchunlin · 发表于 2014-3-15 14:01:22

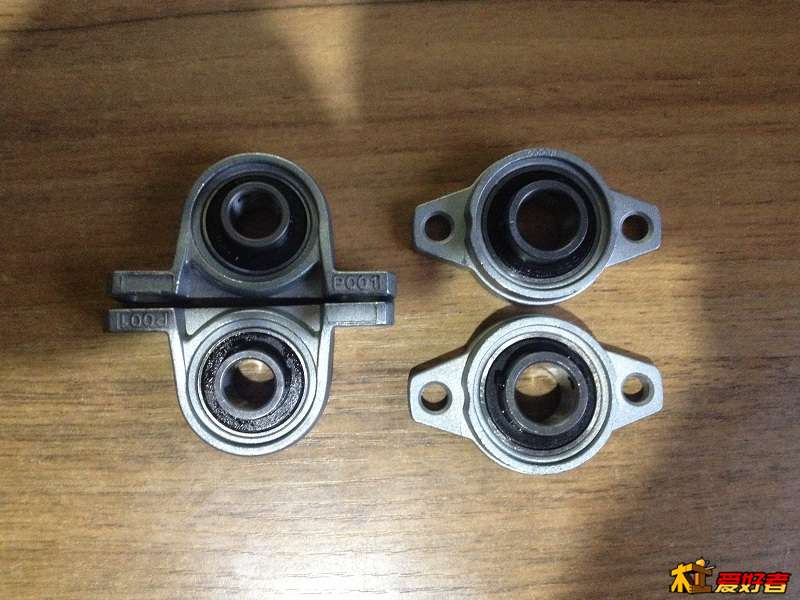

就是这个，卧式的，内径15mm

树叶开心 · 发表于 2014-3-15 18:57:26

。。。强烈不建议，太重了，天知道这种几块钱一个的锌合金强度如何，万一断裂，后果不堪设想。。。还不如直接箱体木板上开孔。

盛世丹江-老毕 · 发表于 2014-3-15 20:04:08

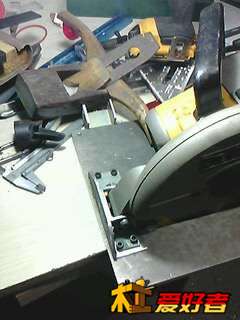

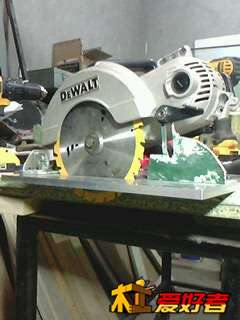

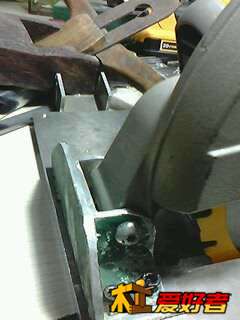

我倒装电锯采取了简单的，把底板去掉，直接安在倒装板上。

lvchunlin · 发表于 2014-3-15 21:25:27

树叶开心发表于 2014-3-15 18:57 2 P" f+ x4 u( |" L) g- A j
。。。强烈不建议，太重了，天知道这种几块钱一个的锌合金强度如何，万一断裂，后果不堪设想。。。还不如直 ...

我也担心这个，你这么一说，我还是自己加工吧，把里面轴承拿出来，重新做个套子，应该不难，不行自己找两个轴承。

lvchunlin · 发表于 2014-3-15 21:27:09

盛世丹江-老毕发表于 2014-3-15 20:04 6 ^0 U" F9 Y1 ]) }# I& O
我倒装电锯采取了简单的，把底板去掉，直接安在倒装板上。

看到您的这个，我还真启发了，我感觉自己搞复杂了，原来圆锯上面有的一些孔可以利用起来的。再想想或者能找到更好的办法。

树叶开心 · 发表于 2014-3-15 21:32:10

lvchunlin 发表于 2014-3-15 21:27 9 R# H e7 a- v* L' i4 H
看到您的这个，我还真启发了，我感觉自己搞复杂了，原来圆锯上面有的一些孔可以利用起来的。再想想或者能 ...

还是你的方法稳妥，要知道，两个锯的重量差别很大的。

lvchunlin · 发表于 2014-3-15 21:37:14

树叶开心发表于 2014-3-15 21:32 : \* W" m9 y4 d2 F% b. Z4 T
还是你的方法稳妥，要知道，两个锯的重量差别很大的。

我是在想用另外一种方式升降的，借助圆锯原来的高度调节那个连接杆，上面正好有一个10mm的孔。当然不是吊着，是拖着，用丝杠抬升，论坛里有，估计你也看过。

树叶开心 · 发表于 2014-3-15 22:31:41

lvchunlin 发表于 2014-3-15 21:37 ' V/ T" l; o( u- o# e" P- m' I
我是在想用另外一种方式升降的，借助圆锯原来的高度调节那个连接杆，上面正好有一个10mm的孔。当然不是吊 ...

没看过，但可以想象得到。记得一点：铰链轴越长（当然是指有效长度，而不是两米的光轴利用一端的5cm，余下的空着），偏摆的幅度就越小。

刚刚在淘宝找到了上千瓦的直流电机，小贵，200多一个，在考虑是不是买俩做台锯和带锯。直流电机的声音我喜欢，很安静，没有交流异步电机的嗡嗡声。。

lvchunlin · 发表于 2014-3-16 09:13:51

树叶开心发表于 2014-3-15 22:31 0 G( e+ H7 p; _) U0 A' C% S
没看过，但可以想象得到。记得一点：铰链轴越长（当然是指有效长度，而不是两米的光轴利用一端的5cm，余下 ...

这么便宜吗？直流电机的声音是要小很多。发个链接看看。

lirong12139 · 发表于 2014-3-16 12:02:08

lvchunlin 发表于 2014-2-20 22:18 & @% p$ ?9 L8 G8 ~" s5 ]& w9 `
一直在想怎么固定圆锯，要结实，又不能太重，因为圆锯10多公斤，用木头固定感觉不太靠谱，用钢固定重，纠结 ...

可以参考论坛里破名的固定方式。

树叶开心 · 发表于 2014-3-16 12:33:41

lvchunlin 发表于 2014-3-16 09:13 1 C7 M- m1 i) u6 }) c+ i6 ?
这么便宜吗？直流电机的声音是要小很多。发个链接看看。

晕，一时半会找不到链接了。。。我每天都在淘宝上搜电机，也是昨天才搜到的。

树叶开心 · 发表于 2014-3-16 12:42:34

lvchunlin 发表于 2014-3-16 09:13
% a* T" ^) c3 q K2 c3 E; Z这么便宜吗？直流电机的声音是要小很多。发个链接看看。

lvchunlin · 发表于 2014-3-16 17:16:27

lirong12139 发表于 2014-3-16 12:02 5 V( ?; x5 c" Z/ w3 \) u0 {
可以参考论坛里破名的固定方式。

曾经拜读过，可惜前面部分固定圆锯的图片少了点。应该是仿牧田等的。不过好像没有45度。

还是非常感谢提供信息。

lvchunlin · 发表于 2014-3-16 17:17:42

树叶开心发表于 2014-3-16 12:42
) ^* U% ?# g, }: H, m2 c" N chttp://www.zuojiaju.com/forum.php?mod=viewthread&tid=254866&page=3#pid4594424 来这里瞅瞅

二手的。新的可能买不到，我上X宝上看过，200W的都要大几百了。

lvchunlin · 发表于 2014-3-16 17:37:22

今天又来了两样。

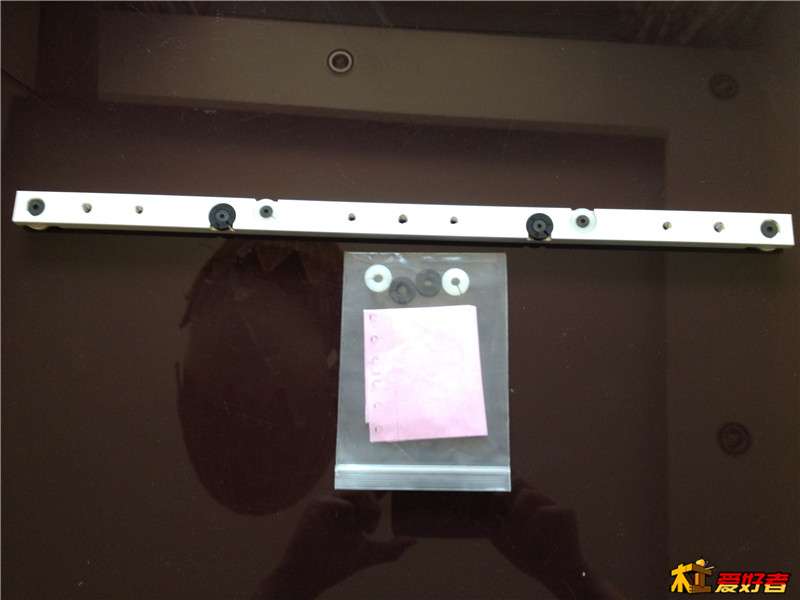

1. 推把滑条，本来想自己做的，还是买了，质量很好。

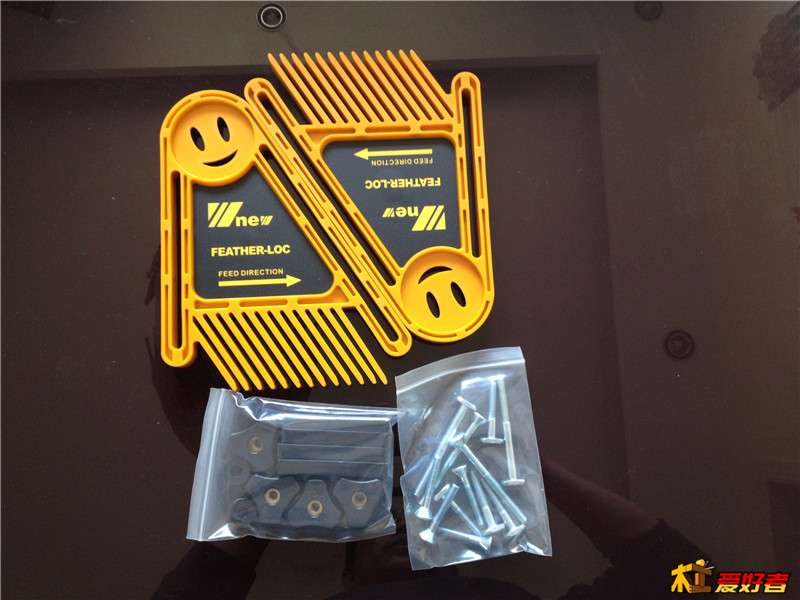

2. 顺便买了套羽毛板，质量很好，价格实惠。

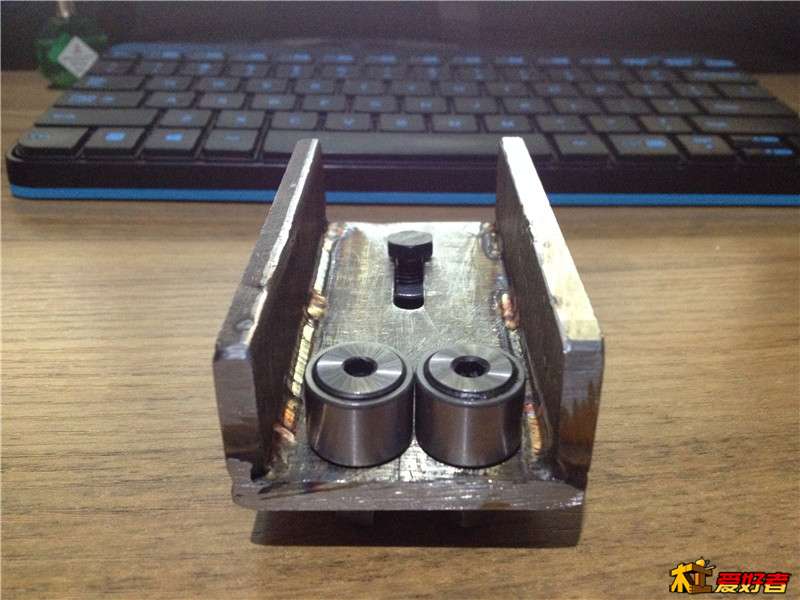

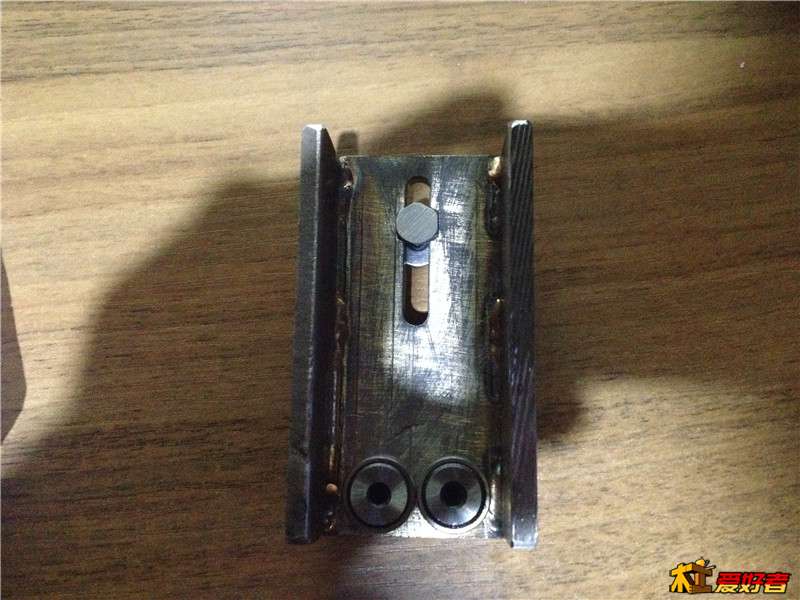

前段时间做了个曲线锯倒装的物件，还没用上。轴承室买其他东西顺便买的，几块钱。
