自制台锯，电木铣倒装，曲线锯倒装-持续更新

lvchunlin · 发表于 2014-2-18 22:51:03

树叶开心发表于 2014-2-18 22:40 / Q" k3 }3 X$ w `& o) r5 J6 O

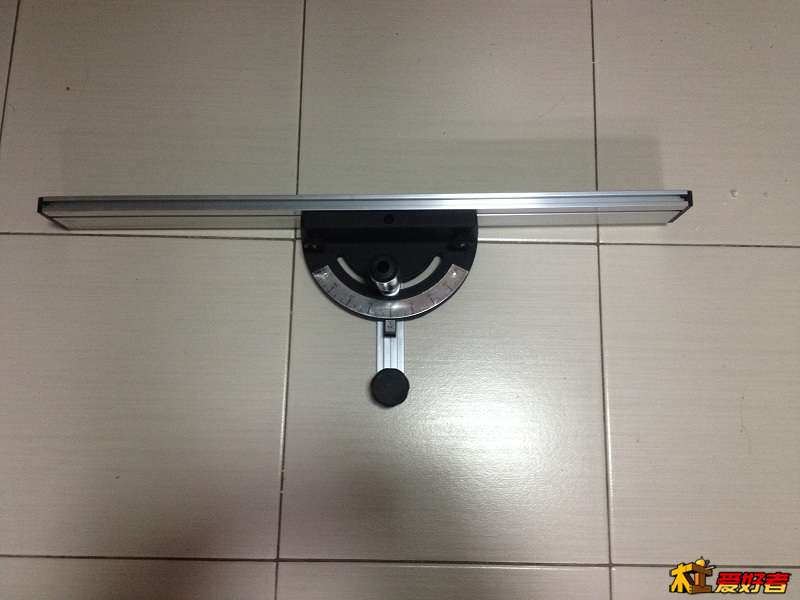

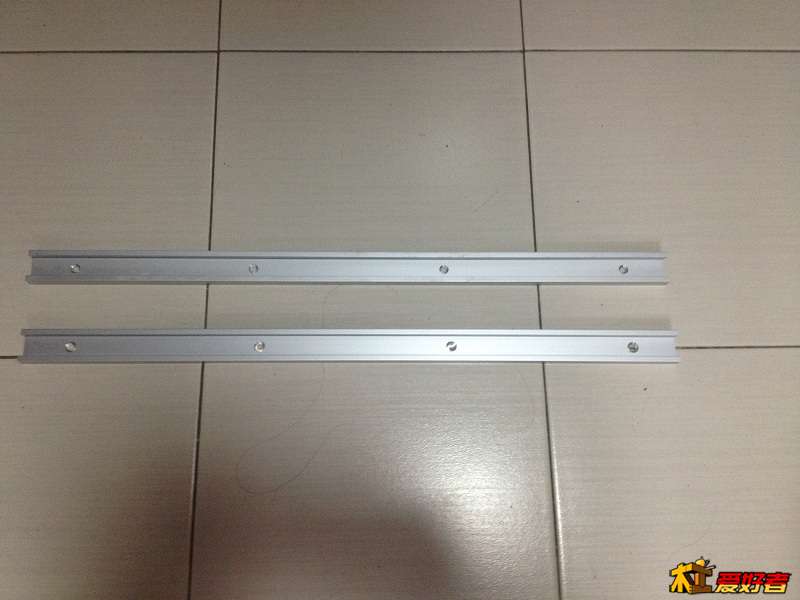

尺寸居然估算错了，误差达到1厘米。

不要伤心，是照片的原因，呵呵，我应该放个尺子在上面，这样你“猜”的准了

lvchunlin · 发表于 2014-2-18 22:56:44

树叶开心发表于 2014-2-18 22:41 - v1 y9 @3 ~! `3 q/ p
这个锯子是皮带传动的吗？切高实在有限，做个辅助的推台又不见一厘米。你说买的255锯片，这9寸锯是否能装？

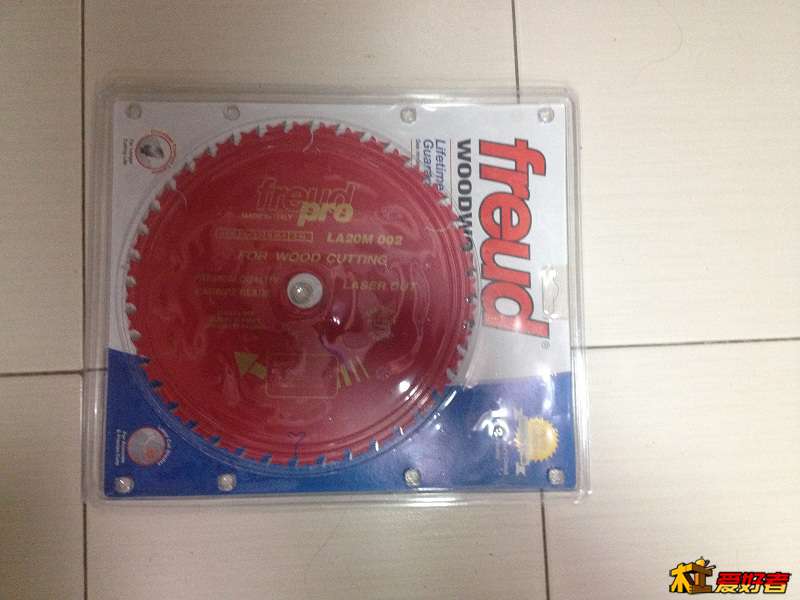

9寸的，我买了锐无敌的10寸，尺寸我量了下，空间还是有的，不用拆保护壳。

http://item.taobao.com/item.htm?id=7953210196

切高对我来说应该都了，太高了也不敢动手，呵呵。

切高还和旋转设计有关系，现在还没最终定方案，初步决定用合页，学下面这个：

http://woodgears.ca/homemade_tablesaw/index.html

升降用光杆，学这个。

http://woodgears.ca/reader/homemade_tablesaw.html

牧田用的这种机构，光杆+扇形齿轮和丝杠。成本不会很高。

树叶开心 · 发表于 2014-2-18 23:05:50

lvchunlin 发表于 2014-2-18 22:56
5 N+ N$ E% `9 A V9寸的，我买了锐无敌的10寸，尺寸我量了下，空间还是有的，不用拆保护壳。
. X6 z( [7 j) i- R
1 f1 x( D6 `6 s: w2 U3 p% j5 Ghttp://item.taobao.com/it ...

我也打算用类似的，但原来不考虑45度，就买了个绿轴的锯轴，压板螺母反牙的。现在考虑45度，就只能做右倾的了。。。

树叶开心 · 发表于 2014-2-18 23:10:54

45度的最大问题就是45度的机构旋转轴心如何保证和锯片的中心成一条直线，并且垂直于锯轴。像那些高手一样用两个合页不知道要调整多少次才能做到。有点想装好锯轴定好位置以后，一整跟光轴贯通两边安装好以后，再角磨锯断中间，腾出锯片的位置。

树叶开心 · 发表于 2014-2-18 23:13:49

话说为什么大多数台锯都是左倾的？至今不明白。

lvchunlin · 发表于 2014-2-19 08:25:26

轴心的问题，我也想了很久，应该可以计算出来，昨天大概画了下，等成熟可行了，上个图。

因为靠山在右边。

lvchunlin · 发表于 2014-2-19 11:25:54

树叶开心发表于 2014-2-18 23:10 ) ]. E& X% V9 \/ G4 B2 z A
45度的最大问题就是45度的机构旋转轴心如何保证和锯片的中心成一条直线，并且垂直于锯轴。像那些高手一样用 ...

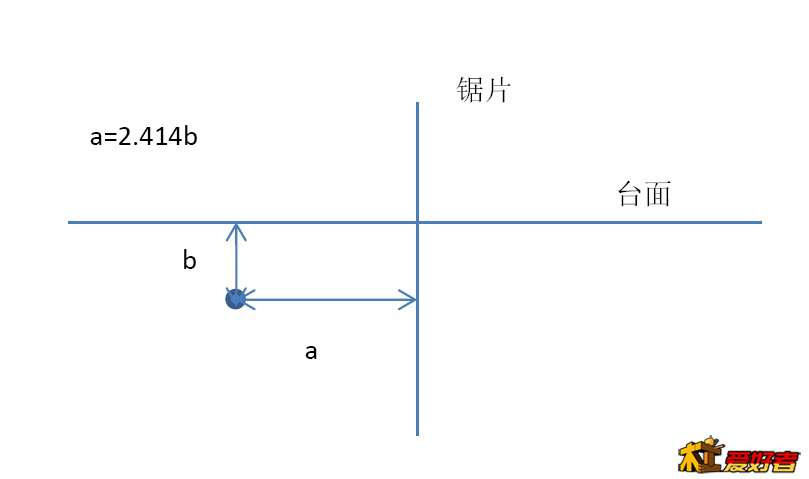

算了下，要保证锯片与台面焦点在90度和45度在同一点上，其距离关系如图。

不知道有没有算错，应该是对的。

树叶开心 · 发表于 2014-2-19 11:38:22

lvchunlin 发表于 2014-2-19 11:25 : ?* L2 m3 A0 @! Z, d( j; W; d" S
算了下，要保证锯片与台面焦点在90度和45度在同一点上，其距离关系如图。
7 M0 W$ u& [: \9 U" I3 A) h \5 P5 U# B0 m( z, l, G
不知道有没有算错，应该是对 ...

这样算也可以，用软件验证过了锯线重合。

lvchunlin · 发表于 2014-2-19 11:49:51

树叶开心发表于 2014-2-19 11:38
6 G5 t4 Q* ^9 h( }这样算也可以，用软件验证过了锯线重合。

感谢确认，有了这个应该没什么问题，位置到时候微调下。

lvchunlin · 发表于 2014-2-19 15:26:40

lvchunlin 发表于 2014-2-19 11:25
+ N( X* S9 c. Y0 K: H5 ^算了下，要保证锯片与台面焦点在90度和45度在同一点上，其距离关系如图。
2 a! i( u- R, f8 q+ d* V8 X. z1 J( j) p$ V/ n
不知道有没有算错，应该是对 ...

好像有点问题，需要重新试验下，还是理论结合实际吧。

如果这样的话，支点到锯片那一段会往上抬，会碰到桌面下表面。
