得伟DW317曲线锯 完全拆解（详尽多图）

Bean

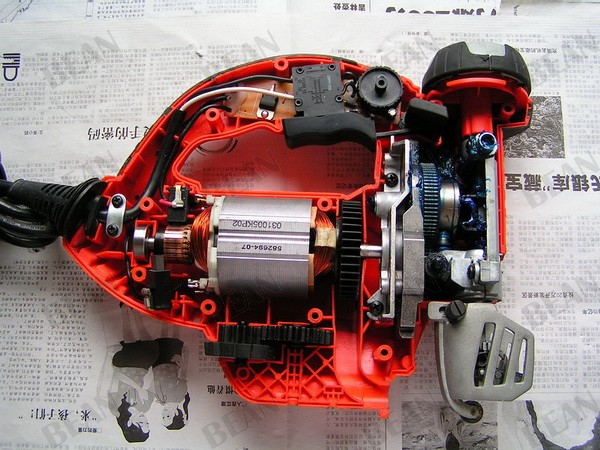

打开了 也是已经被我清理过了

Bean

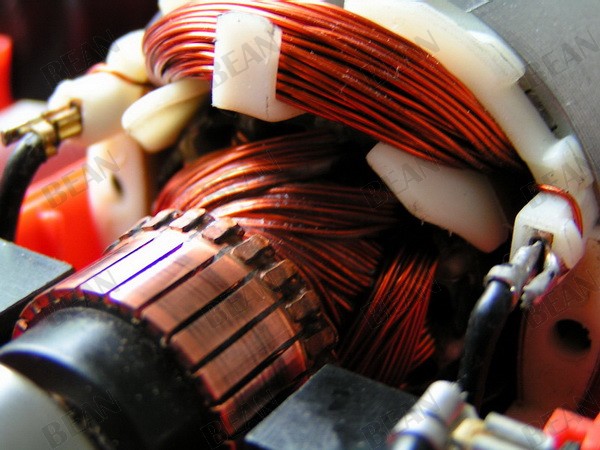

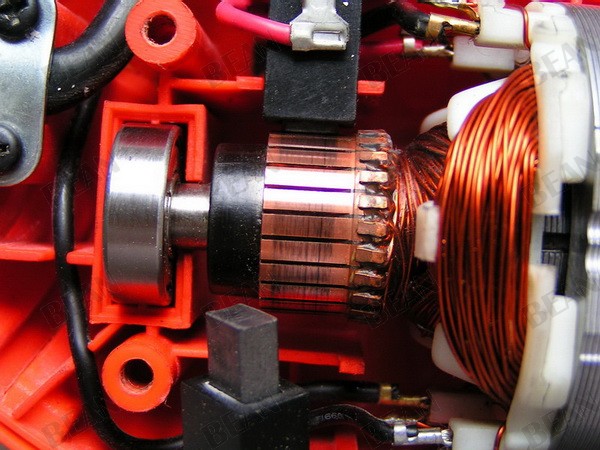

后面电刷部分

Bean

还是

Bean

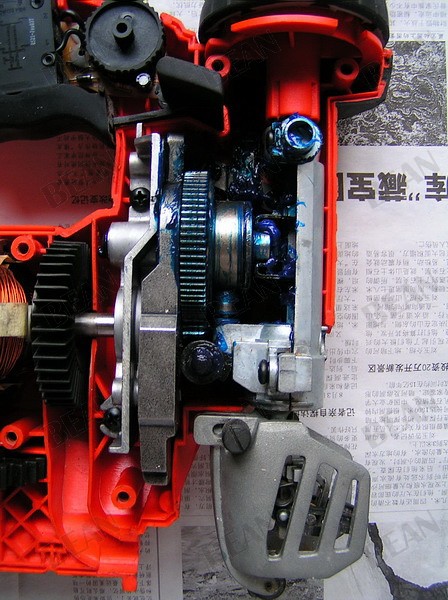

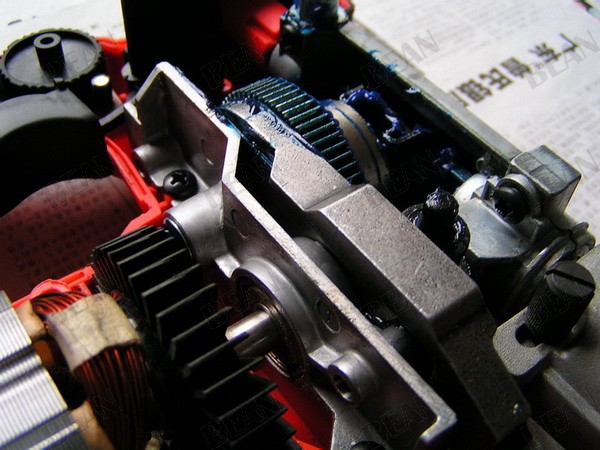

前面的齿轮与运动机构

Bean

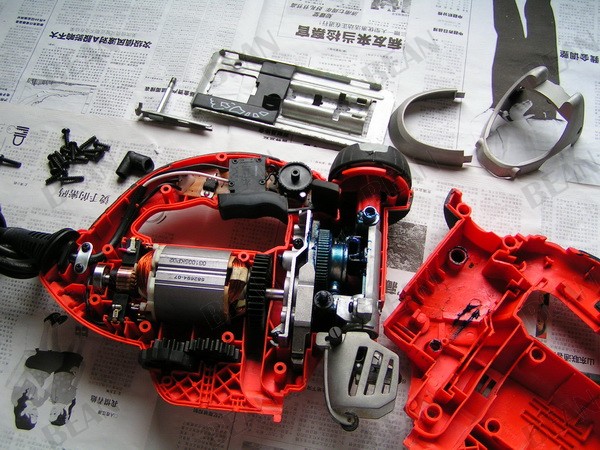

内部结构全图

Bean

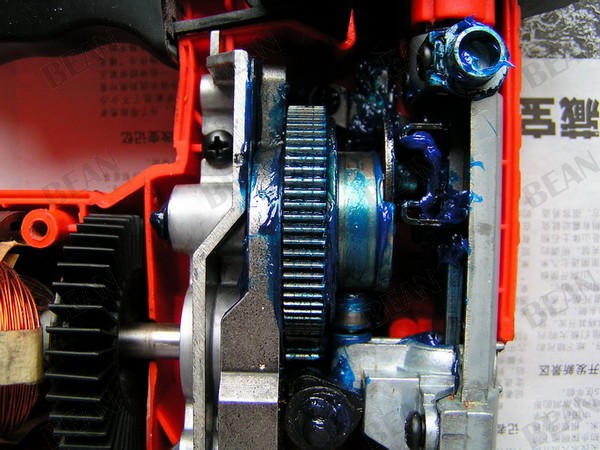

前面齿轮部分 蓝色的是我重新加过的统一合成高温润滑脂

向木头致敬

你真是没事拆着玩啊~

Bean

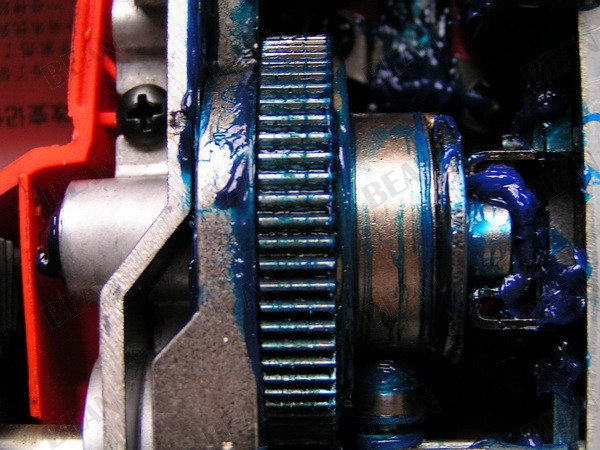

近看

Bean

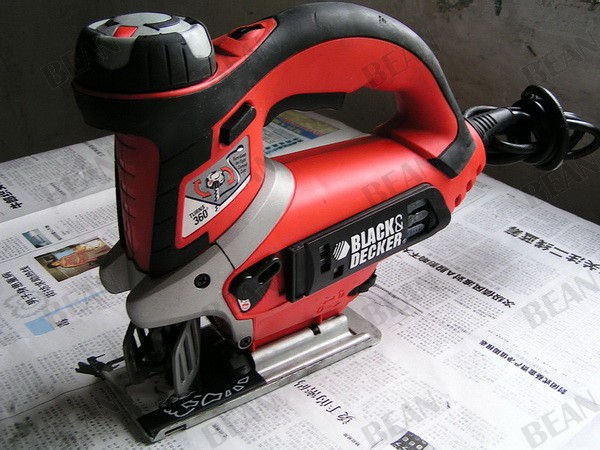

js700的摆刀原理与317不同 在大齿盘的边缘有一圈波浪形凸缘 在摆动锁定释放后与前面的滚轮接触 顶动前面锯条的连杆产生前后摆动

中大哥伦比亚123

今天才看眼界啊，兄弟真行。:vv

Bean

同时 这个把曲线锯我打算出售 去年底购买 成色就是这个样了 内部成色比外部要好些 如果有意可与我联系 QQ 94731068 或站内短信 走淘宝
因为这几年买的工具比较多 而且基本不大用 属于烧工具型的  随着手上工具的增多跟升级 有些实在用不上了 也没地方放了 下一步打算将手头上的 百得 FS1300CSL锯 FS1200RP雕刻机 DS321砂带机 东成S1B-FF 110X100 方砂 一个4合1套装 一个3合1套装工具 想要便宜买掉  成色都还蛮好 有的基本就是新的 呵呵 比较烧包 买了没用 到时到二手区发贴给大家看下

Bean

原帖由 向木头致敬 于 2008-6-10 18:15 发表
你真是没事拆着玩啊~

3 P  x# R4 k4 a可不就是拆着玩 俺是属于烧工具型的 就是好这口儿 哈~~~~ 除非是新买的 非常喜欢 怕搞坏了才不拆 等用旧了才拆 呵呵
; h& R% r1 v% v, g$ |还有啊 这些工具经过俺的拆洗一般机械噪声都有所降底 而且使用寿命也更长了 从保养的角度来讲拆拆也蛮好的 俺可是比那些大沥的工人仔细多了

caobin_

老弹弓

先说声楼主辛苦了！  这么多图片，还配上详细的说明，我算是开眼界了。
, W( L: I9 Z( c: g0 o( M% p
5 ^# K, I0 [! C8 H8 K$ h同时请教楼主，在您看来，就同一样东西来说（比如曲线锯）百得和得伟差别大不大？

初级刨子

唉，俺当年350元买的国产“名牌”曲线锯比这个牛逼，只用了相当于得伟1/3数量的零件，而且相当的可爱，每次锯木头都主动的向左偏15度考验你的耐心。
