得伟DW317曲线锯完全拆解（详尽多图）

Bean · 发表于 2008-6-10 17:57:00

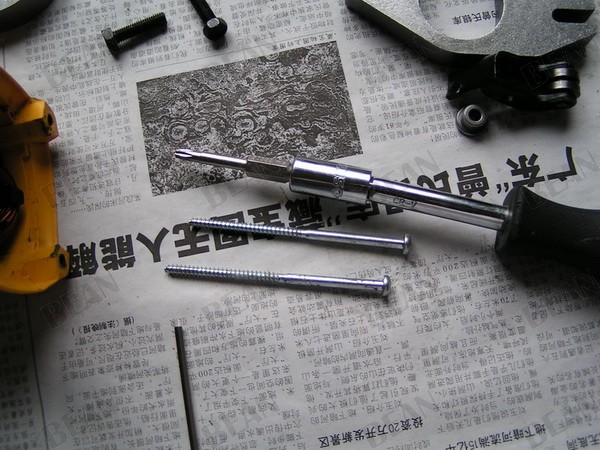

45、将螺丝拆下

Bean · 发表于 2008-6-10 17:57:32

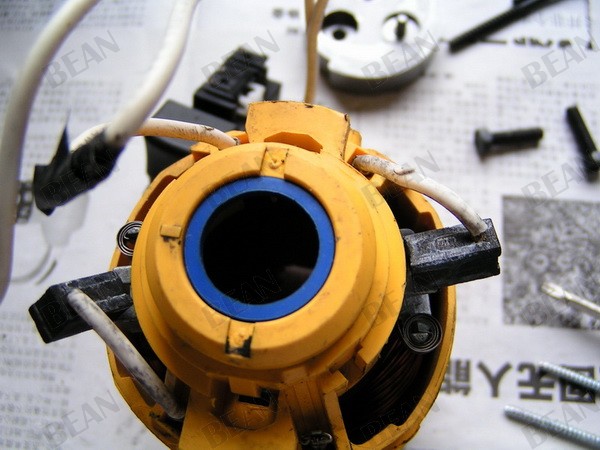

46、后面看那是个蓝色的胶圈用来固定转子端的的轴承防止跟差定子一起运动

Bean · 发表于 2008-6-10 17:58:12

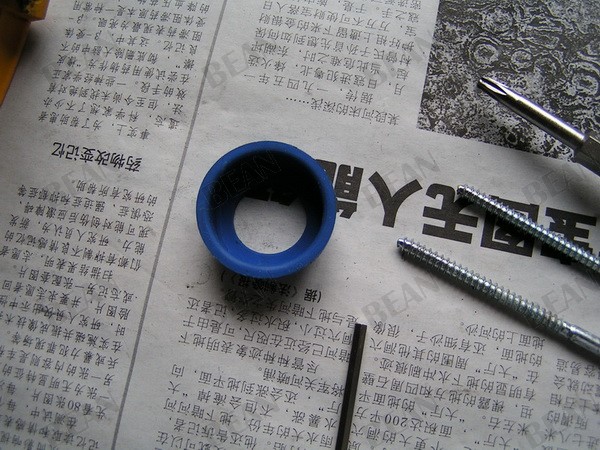

47、拿出来看

Bean · 发表于 2008-6-10 17:58:46

48、将碳刷跟接线拔下将定子跟碳刷架拿下了

Bean · 发表于 2008-6-10 17:59:30

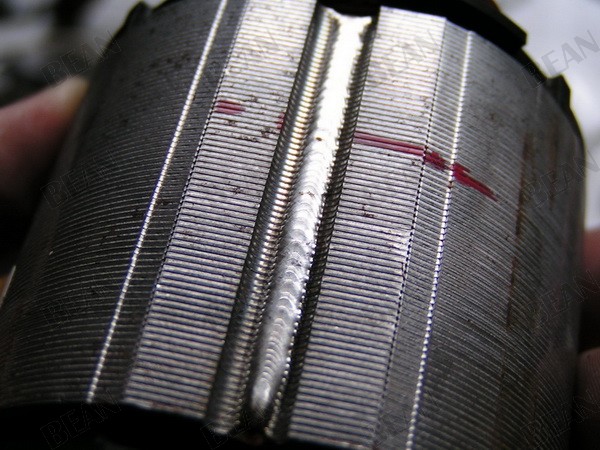

49、定子的两侧各有一道焊锡缝很整齐标准的鱼鳞焊

Bean · 发表于 2008-6-10 18:00:00

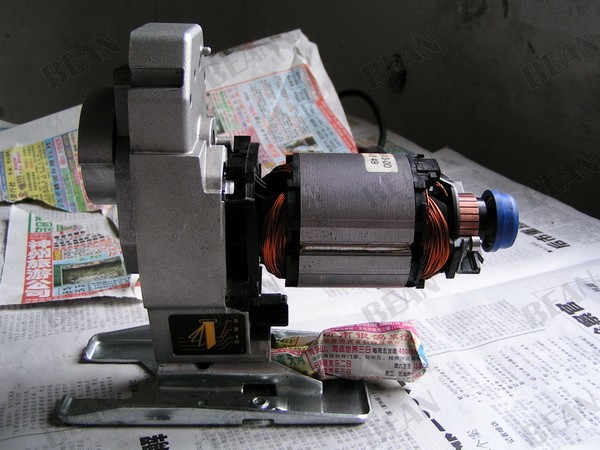

50、将定子挂上这就是机壳内工作状态下一步再装起来重新打润滑脂呵呵

Bean · 发表于 2008-6-10 18:00:44

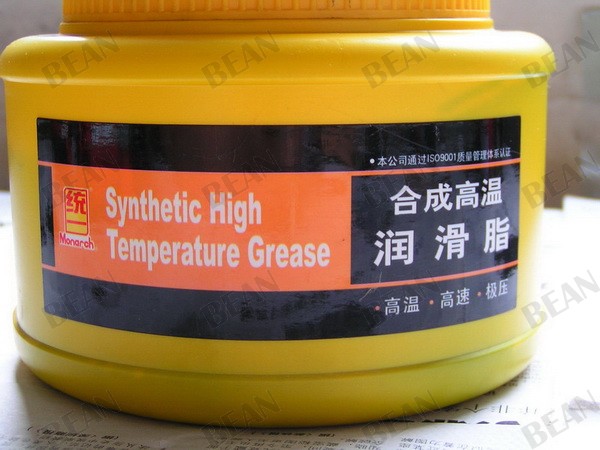

我所用的润滑脂统一合成高温润滑脂

Bean · 发表于 2008-6-10 18:01:23

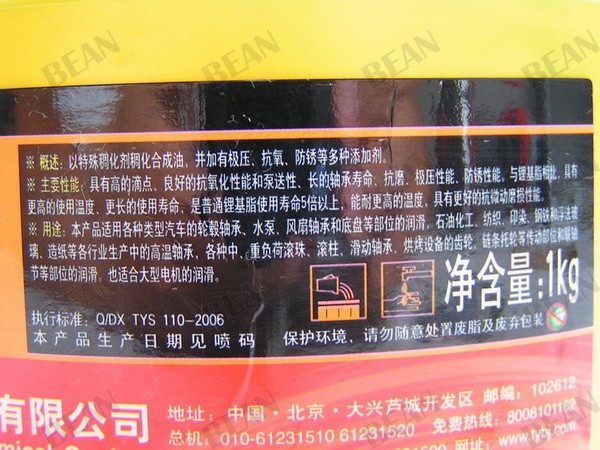

另一面的说明文字

Bean · 发表于 2008-6-10 18:05:27

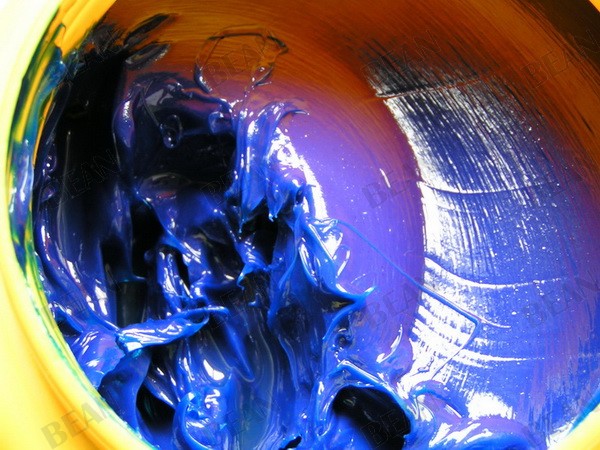

打开看蓝色还蛮好看我曾经简单的将这个油与红色的MP3锂基脂对比过就是用火烧了下这个油在燃烧过程中不滴油烧完后就是一层黑黑的油垢用手抹一下还是油滑的而普通MP3锂基脂烧的过程中滴油随着燃烧就变成稀稀的油状了

Bean · 发表于 2008-6-10 18:06:19

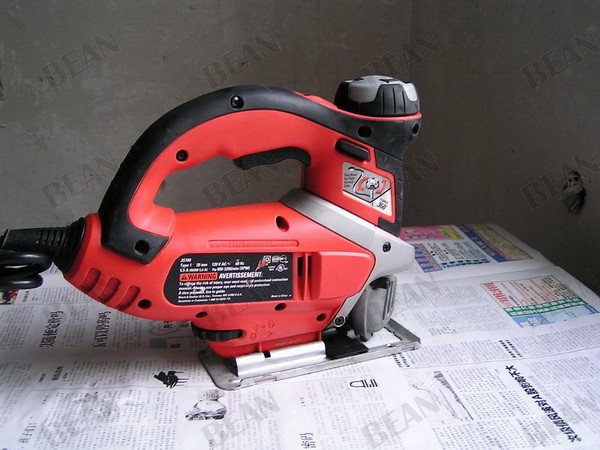

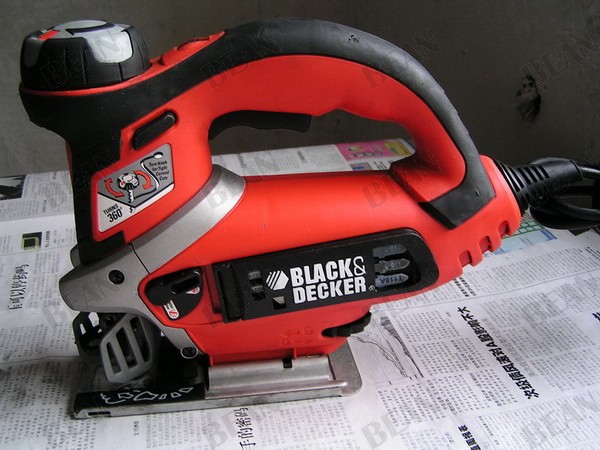

一块上个百得的JS700对比下

Bean · 发表于 2008-6-10 18:07:58

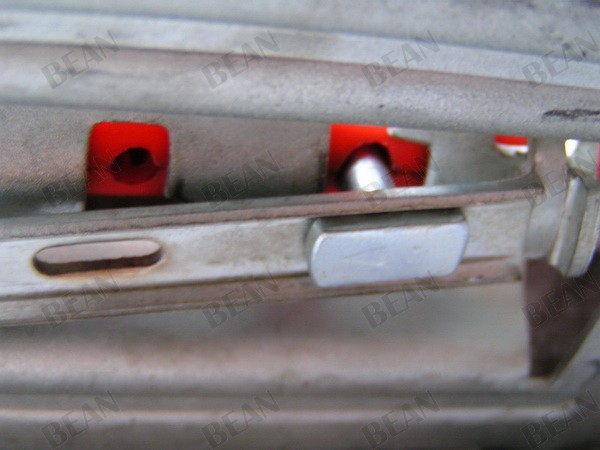

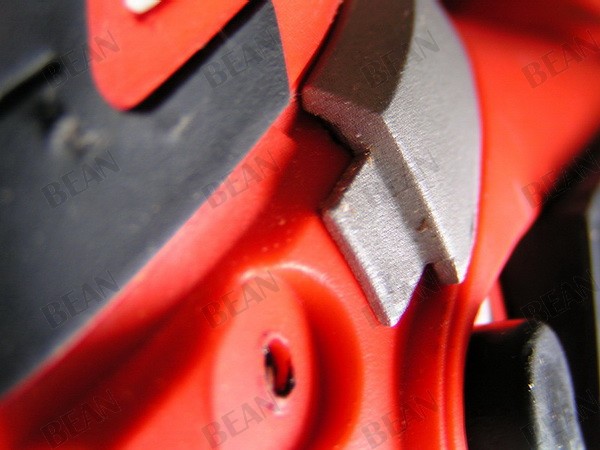

JS700的锯片快速夹头与317的工作原理跟外观一样

Bean · 发表于 2008-6-10 18:08:38

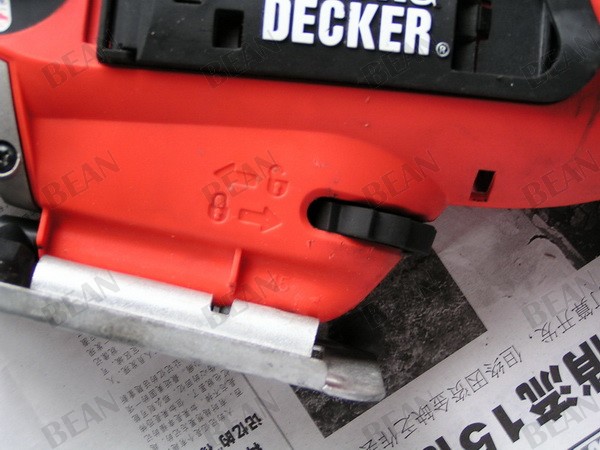

先将底部锁定底盘的镙丝旋开

Bean · 发表于 2008-6-10 18:08:56

直至将底盘拆下

Bean · 发表于 2008-6-10 18:10:29

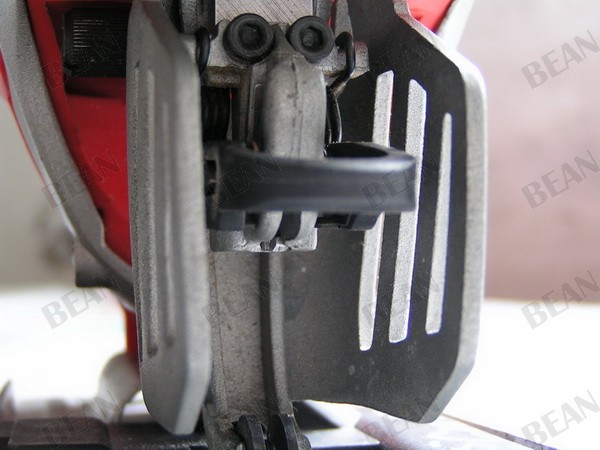

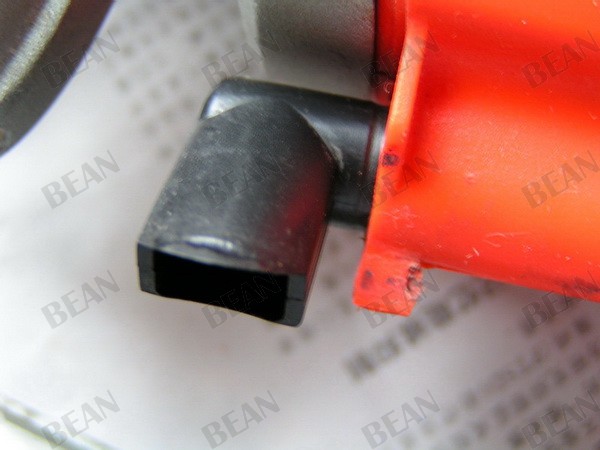

这是前面那个吸尘口的样子

Bean · 发表于 2008-6-10 18:11:10

拆这个地方时要点技巧要用小平口镙丝刀伸到缝中撬一下里面有个卡扣
