得伟DW317曲线锯完全拆解（详尽多图）

Bean · 发表于 2008-6-10 17:41:56

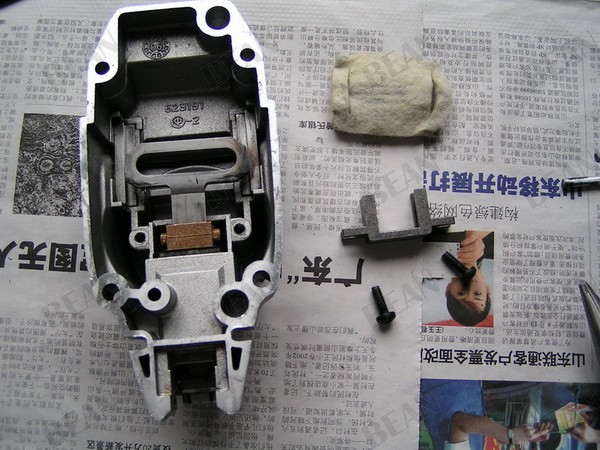

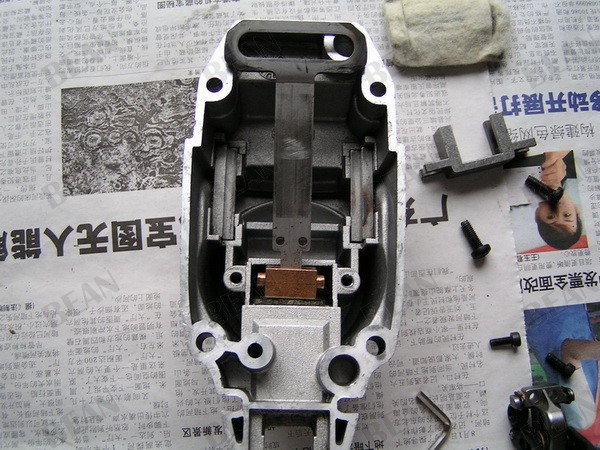

15、将毛毡与压铁拿下了露出了里面那个铜制固定块上面可以看到那个连杆的上部右侧有点变色因为是在右边时是向上的行程所以磨擦力较大温度过高的痕迹

Bean · 发表于 2008-6-10 17:42:14

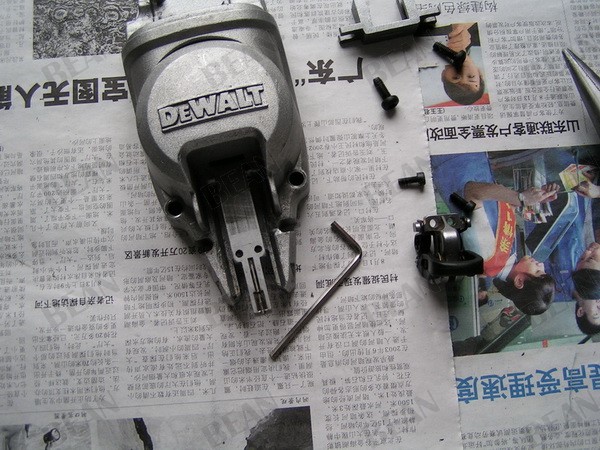

16、要想拆下连杆必须先拆下锯片快速夹头用内六方

Bean · 发表于 2008-6-10 17:42:40

17、拆下了

Bean · 发表于 2008-6-10 17:43:02

18、反过来向上向外倾斜抽出连杆

Bean · 发表于 2008-6-10 17:43:24

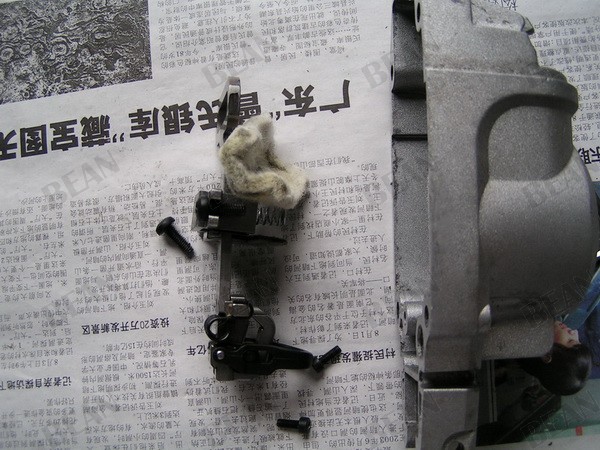

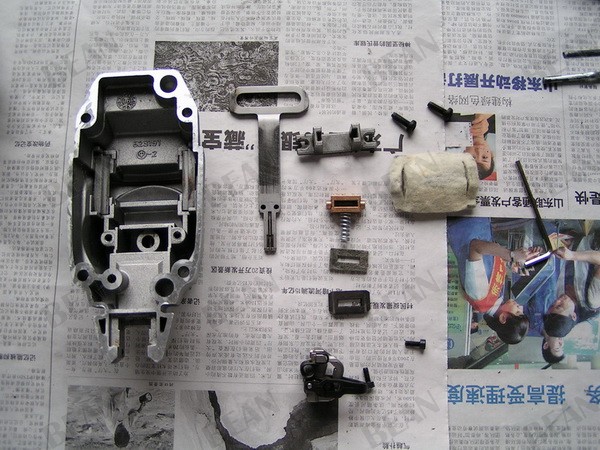

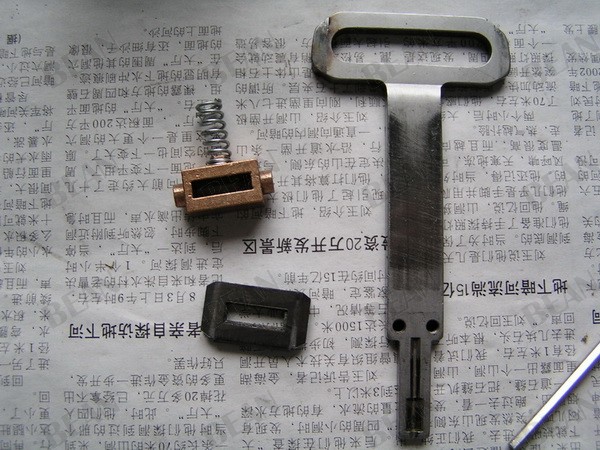

19、连杆组件固定块的有弹簧提供向后的压力下面那个铁片中间夹有一块小毛毡阻挡齿轮箱内油脂溢出并防止进灰

Bean · 发表于 2008-6-10 17:43:48

20、齿轮箱前半部分的全部组件

Bean · 发表于 2008-6-10 17:44:12

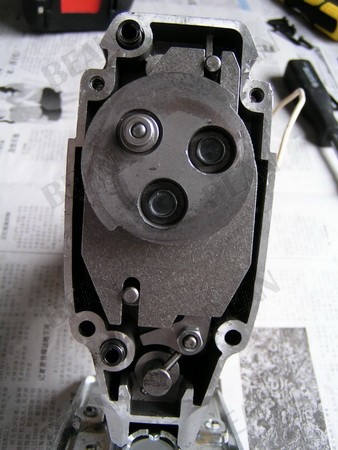

21、在齿轮箱中工作时基本就是这个状态

Bean · 发表于 2008-6-10 17:44:37

22、下面看后半部分

Bean · 发表于 2008-6-10 17:45:21

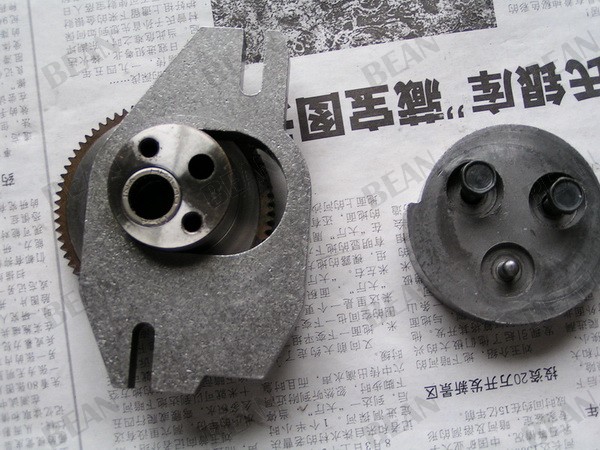

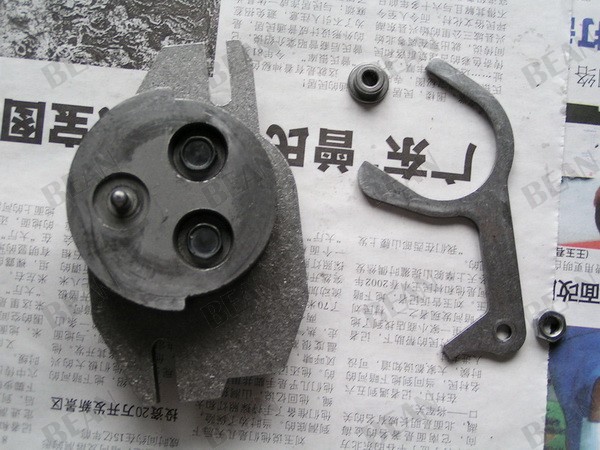

23、将内部组件拿出的样子注意那个小的六角螺丝不是原有的内径四个看317原本的爆炸图是有一个螺丝的但是打开时没有根据我的研究这里应该是有个内径4mm 外径8mm 高4mm的圆柱形的垫块防止下面那个铁片前后摆动但是没有的话也不影响使用我自己找个螺母试了下正好哈~~~

Bean · 发表于 2008-6-10 17:45:50

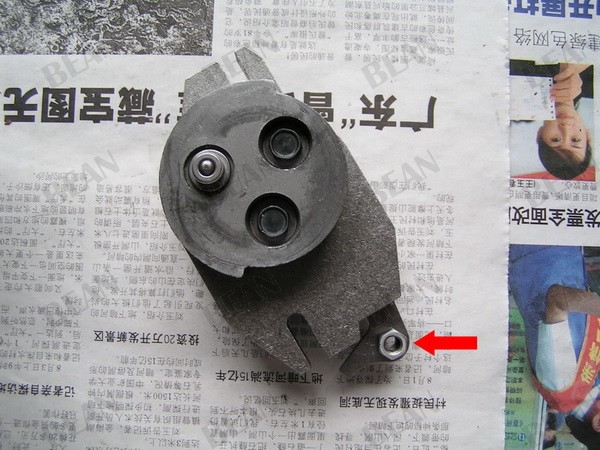

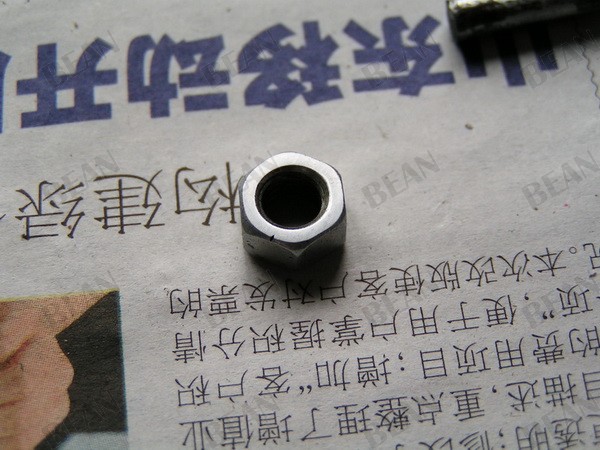

24、就是这个小螺母了两面跟里面镙纹用2000#砂纸打光了

Bean · 发表于 2008-6-10 17:46:12

25、将上面带动连杆的圆柱跟后面的那个铁片拿下异形的铁片是负责导轮前后进给里的调节的具体原理后面说

Bean · 发表于 2008-6-10 17:47:37

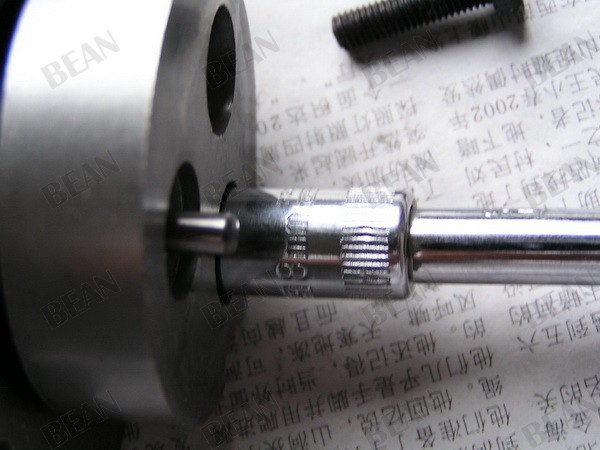

26、拆那个圆形摆头用8个的套筒

Bean · 发表于 2008-6-10 17:48:09

27、拆下了看到后面的大齿轮跟那个配重的铁块了

Bean · 发表于 2008-6-10 17:48:29

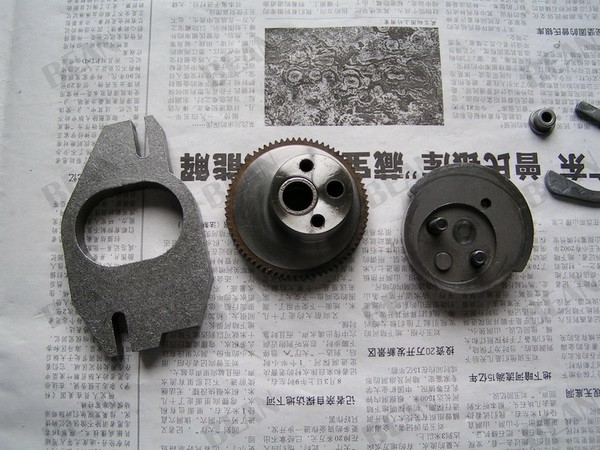

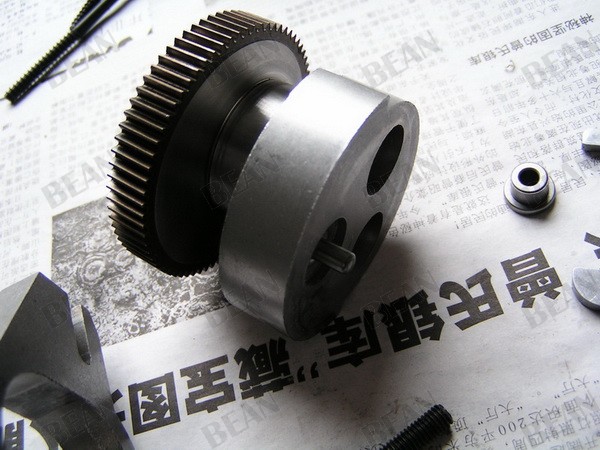

28、摆头的三个大件

Bean · 发表于 2008-6-10 17:48:46

29、不装配重铁块来看前面的小凸起是带动锯片那个连杆的后面圆柱带动配重铁块两个都与相对齿轮的圆心偏心运动作用力互相抵消
