得伟DW317曲线锯 完全拆解（详尽多图）

Bean

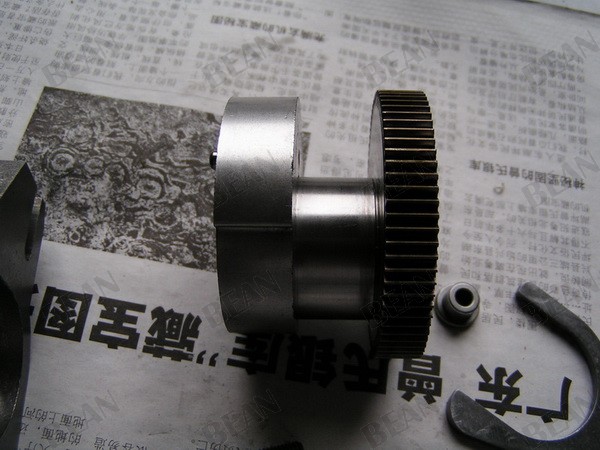

30、侧面看好似汽车的凸轮轴

Bean

31、将齿轮装看

Bean

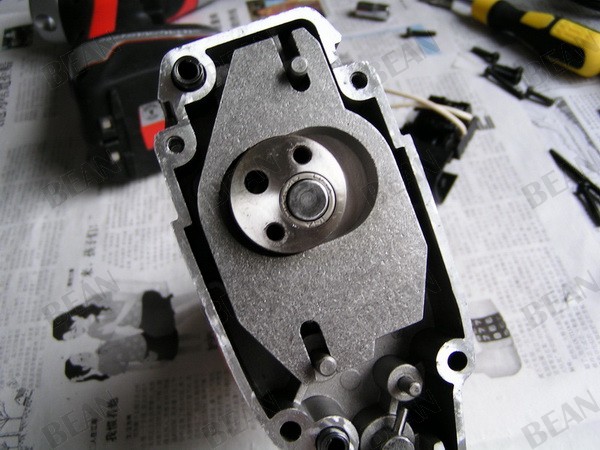

32、再加上配重铁块 上下两个铁柱引导铁块的运动

Bean

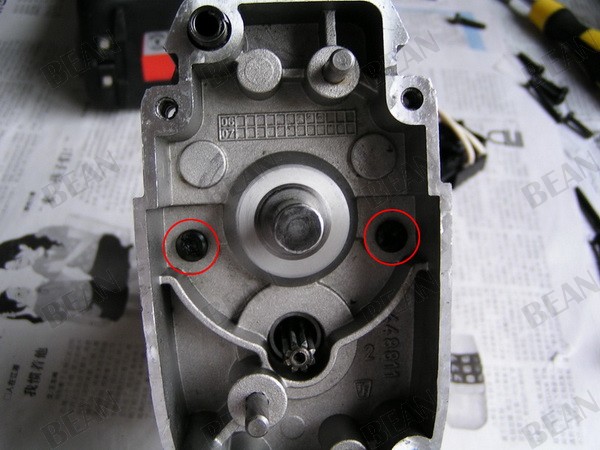

33、下面拆下齿轮箱内部那两个螺丝 拆后面定子 仔细看后齿轮箱内部 注意上面标注日期的部分 应该是06年三季度铸造

Bean

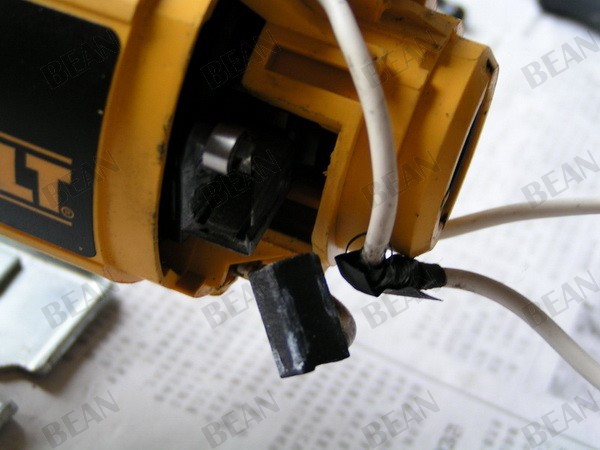

34、将后面的电刷挑出

Bean

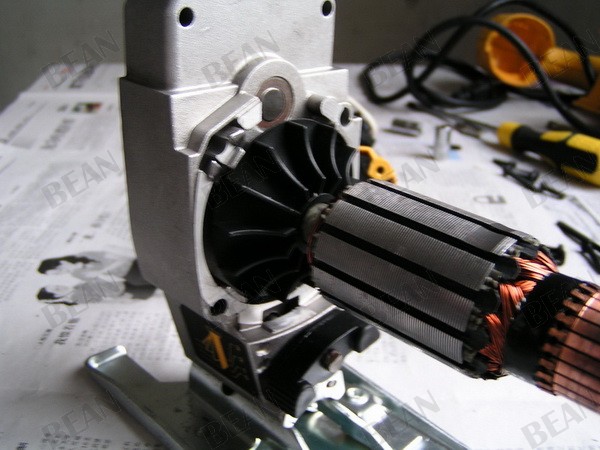

35、OK 拆下来了 看到转子了

Bean

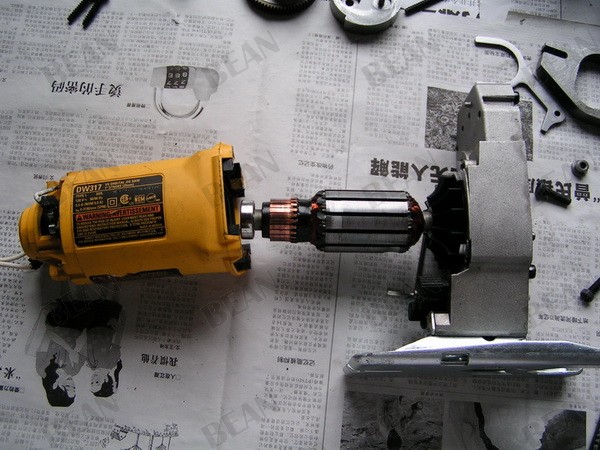

36、从后向前看

Bean

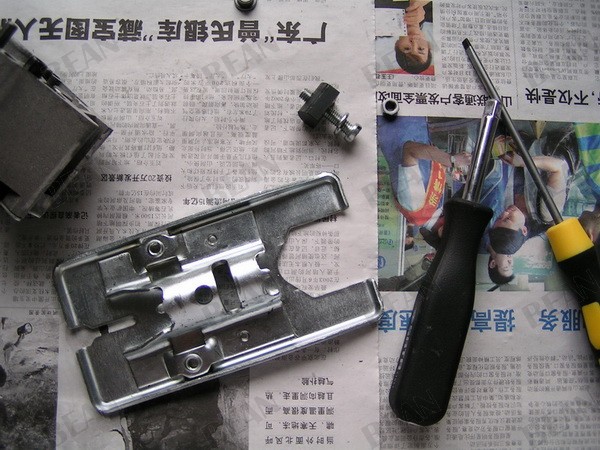

37、这是底座部分 拆下来看看

Bean

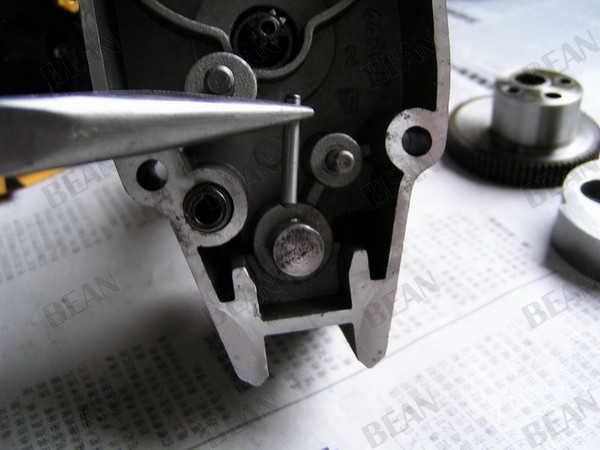

38、下面那个控制杆上有个小的竖轴

Bean

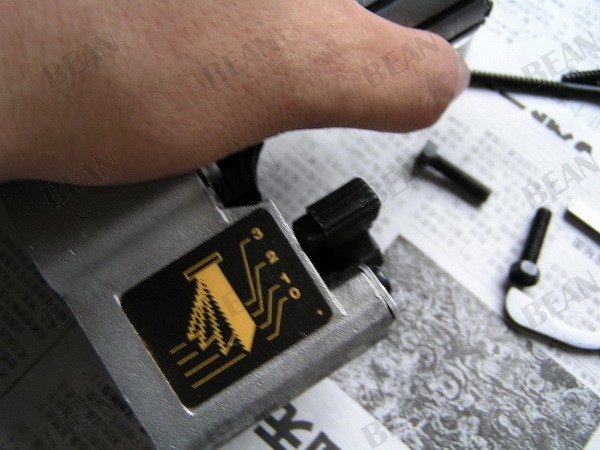

39、调节摆动的地方打到2或3才能拆下上面那个小轴

Bean

40、下面给大家讲一这个锯的摆动量的调节原理 其实百得与得伟的多款都是这种原理

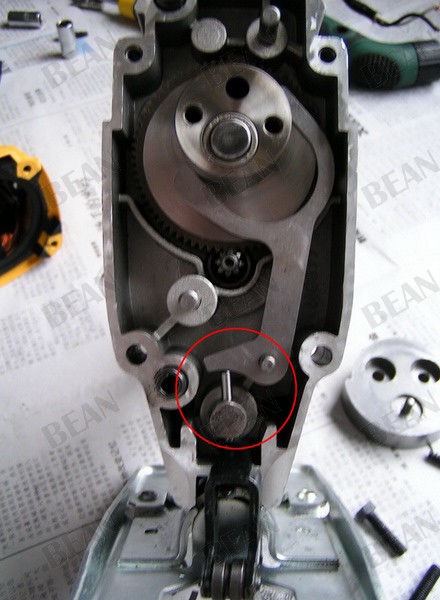

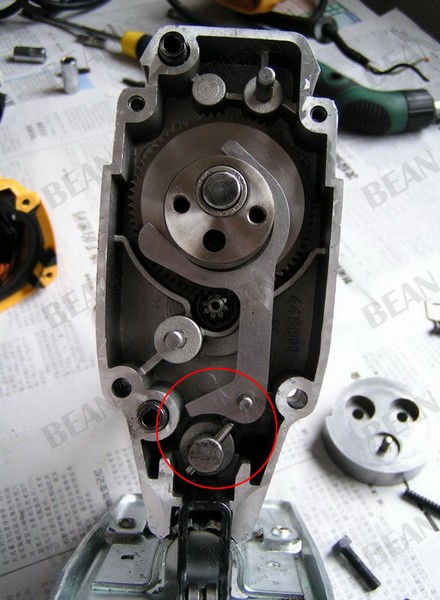

: v* P+ W, J' p0 L这是将摆量调到0位上 目前齿轮上的凸轴转到最高 对应的锯条此时应该摆到到最低位 看红圈部位这个铁片在下端与那个小轴的相对位置

Bean

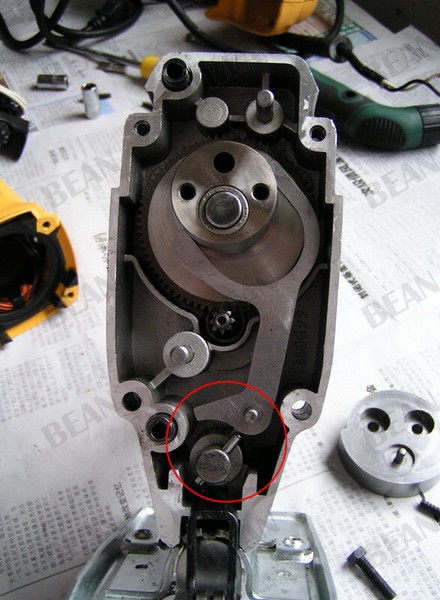

41、这是将摆量调到0位上 齿轮上的凸轴转到最低 对应的锯条此时应该摆到到最高位 看红圈部位这个铁片在下端与那个小轴的相对位置与上图中并无变化

Bean

42、这是将摆量调到3位上 目前齿轮上的凸轴转到最高 对应的锯条此时应该摆到到最低位 看红圈部位这个铁片在下端与那个小轴的相对位置 此时的导轮受到前方的压力将那个小轴顶起 这个小轴的下部正好顶到刚才看到的导轮后部的那个凸起上

Bean

43、这是将摆量调到3位上 目前齿轮上的凸轴转到最低 对应的锯条此时应该摆到到最高位 看红圈部位这个铁片在下端与那个小轴的相对位置 此时的那个连杆向下压那个小轴 小轴将导轮顶起由此产生了锯条运动中的前后摆动

Bean

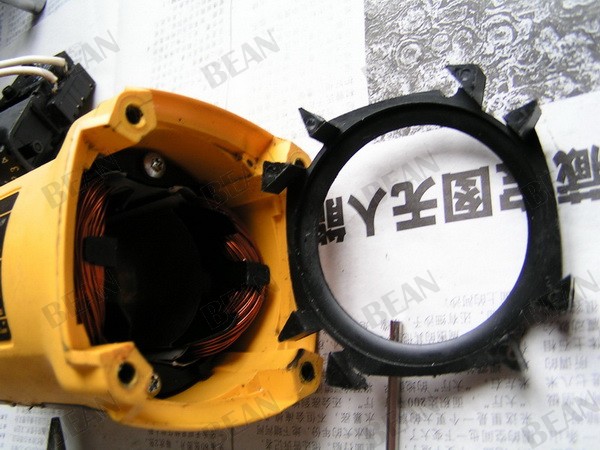

44、拆定子部分 先将前面的导风的圈拆下 可以看到定子由两个螺丝固定在外壳上
