四轴雕刻机用螺旋刀路旋转轴累计误差大

esee · 发表于 2021-8-24 17:07:08

你这样雕出来根本就没有样子

芊行万采 · 发表于 2021-8-24 17:09:18

esee 发表于 2021-08-24 17:03
( ?. A& w4 c2 `2 ]- A: H7 N" f这样80000脉冲40圈，电机的一圈是2000个脉冲，你的驱动器有10细分吗？这不对

没有8分只有6

esee · 发表于 2021-8-24 17:10:21

调完之后，在a轴做个标记，转10圈，看看停点是否准确

esee · 发表于 2021-8-24 17:12:20

那就调6，控制器调48000脉冲一圈

esee · 发表于 2021-8-24 17:14:02

你这控制器厉害，细分很特别

芊行万采 · 发表于 2021-8-24 17:14:11

esee 发表于 2021-08-24 17:12, N$ N/ ]- e8 x# }6 W0 R% F4 Y
那就调6，控制器调48000脉冲一圈

前面试过了6 感觉机子走的不顺畅抖的有点厉害晚上再试下

esee · 发表于 2021-8-24 17:18:48

尽量用2.4.8.16这样电机是整步走

芊行万采 · 发表于 2021-8-24 17:19:53

esee 发表于 2021-08-24 17:18; l% z; j, V; A6 Y2 S
尽量用2.4.8.16这样电机是整步走

我也是感觉很奇怪

芊行万采 · 发表于 2021-8-24 17:31:23

esee 发表于 2021-08-24 17:14
4 n1 q ?7 v! E* s你这控制器厉害，细分很特别

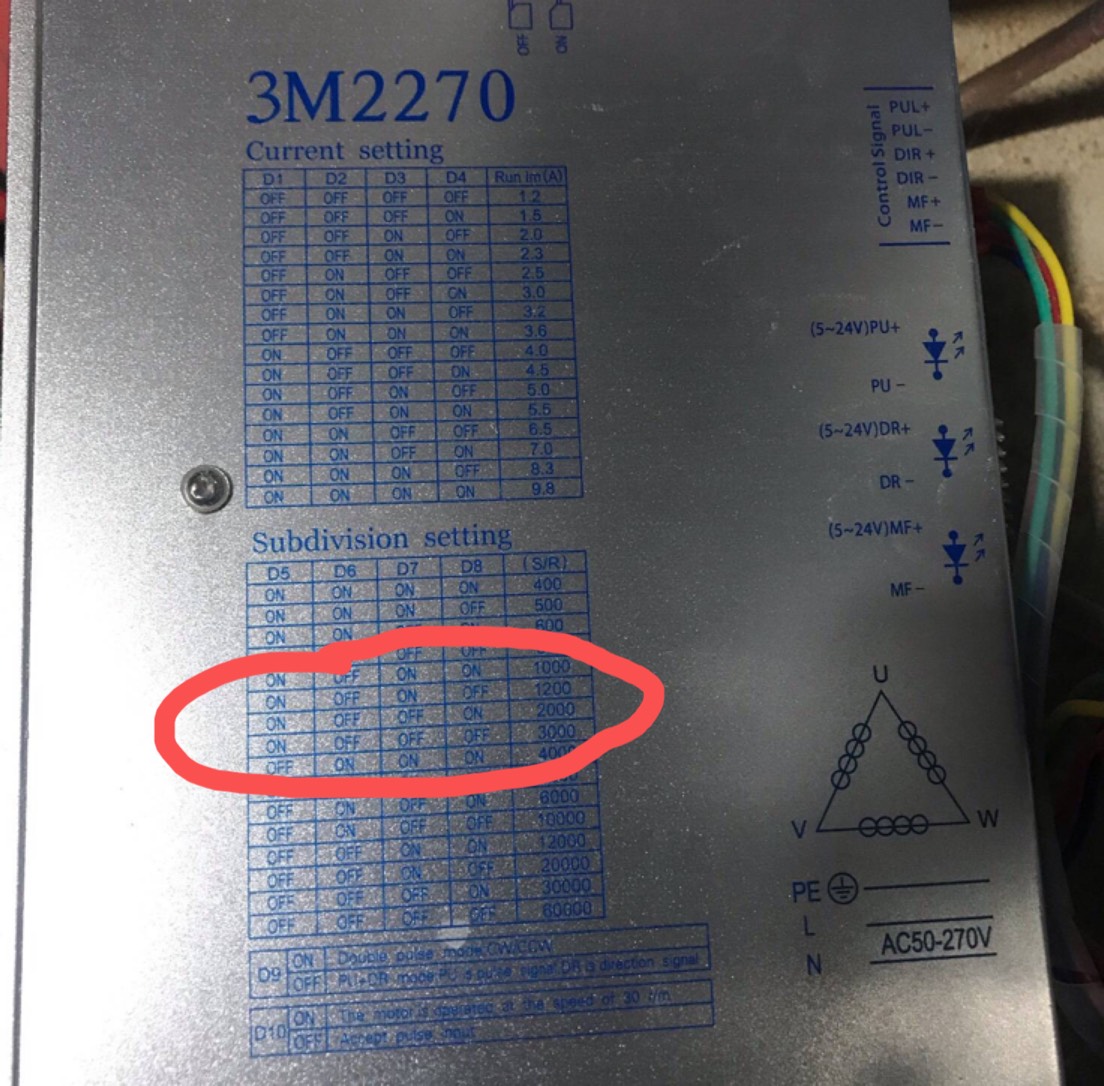

我怀疑是不是细分表印刷错了

芊行万采 · 发表于 2021-8-24 21:07:27

转了710圈累计少转3.4695度 80000*3.4695/360/710=1.08
这样我把脉冲量设置为80001是不是可以减小这个累计误差

芊行万采 · 发表于 2021-8-24 21:08:12

esee 发表于 2021-08-24 17:18
- ^3 w( e6 C3 v! j/ Q' p1 C尽量用2.4.8.16这样电机是整步走

是不是这样计算

芊行万采 · 发表于 2021-8-24 21:59:29

nini21800 发表于 2021-08-24 16:01
) S0 T( p" f( f: S3 A* v那个是（差越多，写成着越多了）

这么说的话步进电机的A轴多少都会有点扭曲吧，只是扭曲程度不同是不是这么理解

nini21800 · 发表于 2021-8-24 22:25:53

芊行万采发表于 2021-08-24 21:59
3 D4 P7 T0 A- L' F" M5 t x$ F这么说的话步进电机的A轴多少都会有点扭曲吧，只是扭曲程度不同  是不是这么理解

可以这样理解，脉冲非常接近是看不出扭曲的。可能用仪器也量不出来。

芊行万采 · 发表于 2021-8-24 22:30:37

nini21800 发表于 2021-08-24 22:25% `. c+ J, V4 h2 U. m4 A; L9 o5 e
可以这样理解，脉冲非常接近是看不出扭曲的。可能用仪器也量不出来。

有没有方法可以算出相对准确的脉冲量，感觉划线的方法误差还是有点大特别是较长工件

nini21800 · 发表于 2021-8-24 22:36:40

如果驱动，减速机都非常准确，按计算是准确的。驱动成减速机不准确后是算不出来的，m3中有一个校准轴可自动计算，不过你得量出误差的角度。
