ER40杆做的旋转轴

77318 · 发表于 2021-7-28 12:13:55

esee 发表于 2021-7-28 09:49
4 e/ A1 ^7 h4 ?* b轴承之间用套管定距，轴承是加热后把杆压进去的，过盈配合，两个轴承和同步轮安装好以后，直接塞进抱座里 ...

这个er刀杆和轴承是紧配合吗有没有刀杆的连接

sdacc · 发表于 2021-7-28 12:44:41

m3螺丝的拧紧扭矩不到2牛米，还是很大的，应该很少人能用手拧紧m3螺丝。

qq13142030 · 发表于 2021-7-28 14:07:43

这样有轴向间隙吗？轴承不做预紧看你也用得好好的

铝制木头人 · 发表于 2021-7-28 14:24:10

sdacc 发表于 2021-07-28 12:44
" K. a( E) u, K0 sm3螺丝的拧紧扭矩不到2牛米，还是很大的，应该很少人能用手拧紧m3螺丝。

m8我都拧断过，不过是比较差的

17880794 · 发表于 2021-7-28 14:25:40

这方法不错

esee · 发表于 2021-7-28 15:11:18

dragontiger 发表于 2021-07-28 10:22% l9 @7 v5 F" P' P8 ^5 J! n
那就改200块钱的国产750伺服吧，绝对牛X

正打算改成1.5kw的松下伺服，目前在考虑速比

esee · 发表于 2021-7-28 15:12:54

77318 发表于 2021-07-28 12:13* ~4 o, D9 }& j* A
这个er刀杆和轴承是紧配合吗    有没有刀杆的连接

过盈配合，在我们这实体店买的，一百块

esee · 发表于 2021-7-28 15:13:37

其实这个方案湖湖早就介绍过了，只是大家没有注意

esee · 发表于 2021-7-28 15:15:18

铝制木头人发表于 2021-07-28 14:24 o) y$ {1 @* J5 V; @# O" c
m8我都拧断过，不过是比较差的

4.8的m8很容易扭断，12.9的一般扭不断，除非套加长管

esee · 发表于 2021-7-28 15:21:22

qq13142030 发表于 2021-07-28 14:07
1 ^# G1 [2 `8 [, g这样有轴向间隙吗？轴承不做预紧看你也用得好好的

没有间隙的，开始的时候觉得深沟球轴承可以会跳动厉害，但进去以后感觉就不一样了，轴向间隙取决于你的装配，我在刀杆上铣了个斜槽，用螺丝顶紧，提供一点儿轴向压力，再加上全过盈配合，没有轴向间隙的

qq13142030 · 发表于 2021-7-28 15:51:54

esee 发表于 2021-7-28 15:21- d( U, I& I% r
没有间隙的，开始的时候觉得深沟球轴承可以会跳动厉害，但进去以后感觉就不一样了，轴向间隙取决于你的装 ...

这个办法相当棒。。。。。。。。看图完全看不出来，还把问题解决了，有图看看吗

海豚-1 · 发表于 2021-7-28 17:41:57

淘宝上问了几家，都说er杆是-0.01左右的公差，没有零偏差左右的。不知道楼主哪家买到的过渡或过盈配合的ee杆？

esee · 发表于 2021-7-28 22:34:40

qq13142030 发表于 2021-07-28 15:515 D6 y* r/ r3 ^9 ^0 E: r
这个办法相当棒。。。。。。。。看图完全看不出来，还把问题解决了，有图看看吗

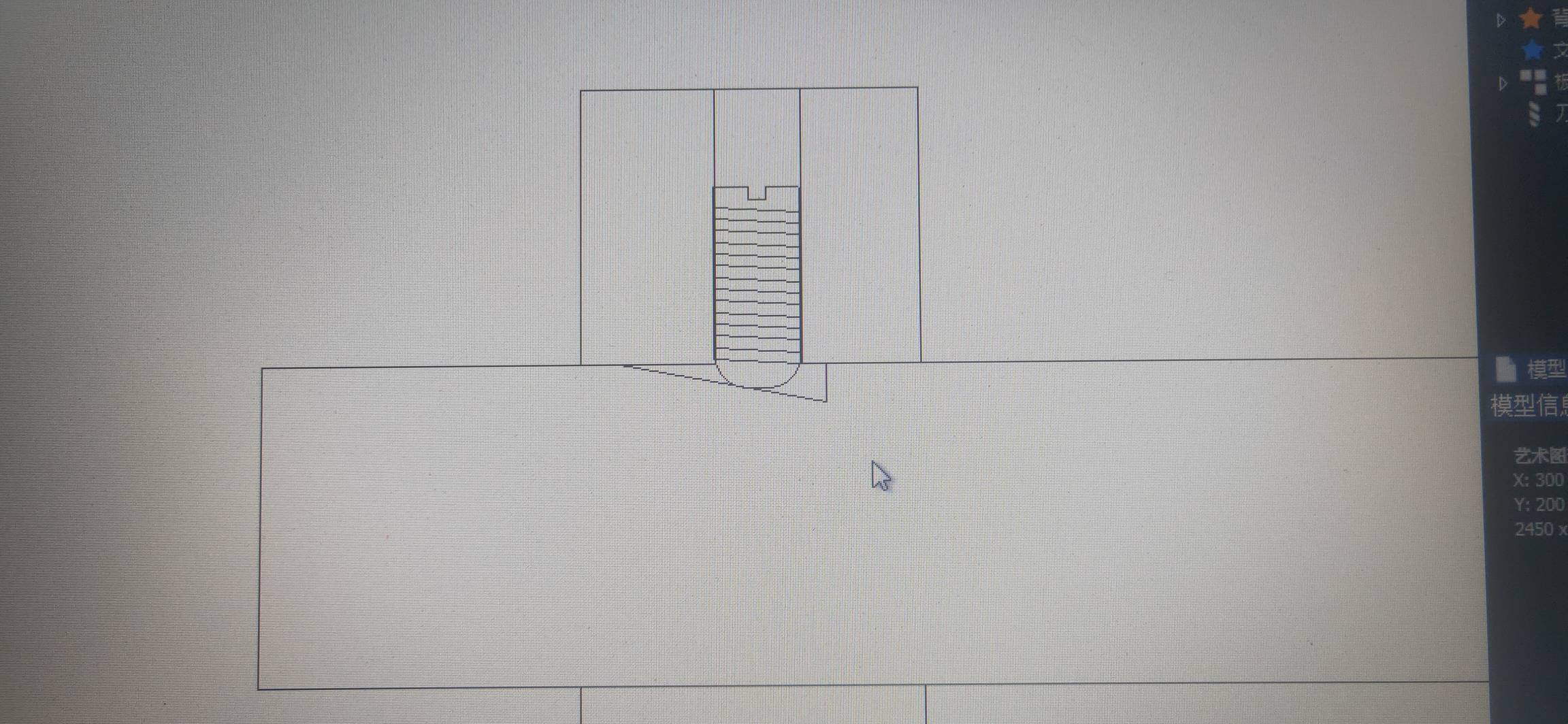

就是这么个结构

esee · 发表于 2021-7-28 22:36:14

海豚-1 发表于 2021-07-28 17:41$ p# D( Z( @3 m( I- I/ u1 O j
淘宝上问了几家，都说er杆是-0.01左右的公差，没有零偏差左右的。不知道楼主哪家买到的过渡或过盈配合的ee杆？

我就在我们这边实体店买的，因为就临时用也没太在意

qq13142030 · 发表于 2021-7-28 23:35:57

esee 发表于 2021-7-28 22:34- V& G: D6 r9 ~- B- Z) h3 [
就是这么个结构

简单有效，非常实用
