雕刻机换了新主轴，干扰一直无法消除。非常玄学

dfdwrz

如果确定是主轴引起的干扰，可以用铜网或者铜板把主轴罩住，来减少干扰

我要d鸡鸡

dragontiger 发表于 2021-07-26 10:17
% m3 ?% X6 j: i7 R+ n6 `& }. }从楼主做了那么多试验而且有结果来看楼主是那种会思考会动手有逻辑而不是张嘴就问的人。

我建议再多些试验来排除。
, t& i/ @3 |( E# q% m% {首先检查220V的地线，零火线是否正确，零火线反过来看看。
1.把主轴拿出来放一边，与机架分离无关。
2.之后再把变频器单独拿出来启动。
3.如果症状消失了再重新连接，就是先把主轴外壳与机架连接（导线连接，非安装）
4.再把变频器连接到电控箱。
5.不能光看着主轴的问题，还要检查其它伺服的地线问题。
4 k  G/ E. N" h6.我试过其它伺服电机漏电也会引起不正常的，Z轴直接往下掉。

2 U* B* j/ V& Y% n对啊...其实我主要是心疼我2500买的主轴用不了，我觉得你说的有道理……现在貌似我的对照实验只剩把这个主轴拆下来了，晚些时候我试一下。220v接线我不会看..我买了个检测表只看到电压比较低，别的正常。

我要d鸡鸡

微亿雕刻 发表于 2021-07-26 10:33
4 S8 Z+ h+ N% @3 ?/ Y1 ]& I+ o/ P    莫非传说中的伺服系统零点漂移，让楼主阁下碰到了？（零点漂移是可能因电磁干扰导致的）

   请注意：阁下更换了主轴，模具主轴转速和功率和普通电主轴不一样，当然，频率也不一样了。再经过楼主一番自查折腾，改线移位拆卸之类操作（如果盲人骑瞎马，那真是操作猛如虎的），电磁环境改变那是肯定的。其实电磁滤波抗干扰还真不是我们换个灯泡就亮那么简单，因为我们没设备检测。
' O) c* [! f: u5 F0 e* X
  大厂选用电源滤波器和怎么配线，是首先经过电磁环境测试的，需要工具的，就连工程师也不能绝对有把握，随便买个滤波器一装，电磁干扰全消失。其实滤波器安装，接地，布线学问还是很高的，不信自行百度相关滤波器安装知识，您会发现：侯门深似海！
4 l# p" s$ ?. D  q7 c
  作为阴谋论的新人，我怀疑，电磁环境变化，产生新的干扰（电源滤波器只能滤除一定范围噪声的）或共振之类，并对伺服系统造成干扰，可能产生零位漂移了，不过，传说中伺服驱动器可以通过设置防止或减弱零位漂移的，对于这些比较深入的设置，建议楼主直接联系台达售后工程师：就直接说明更换了主轴后，三轴产生了漂移，这是不是零位漂移（毕竟距离极少啊），如果是，如何设置。

) `5 _$ ~, f" C' w* I' T) P, {   这样不至于自己抓狂，还可能把问题扩大并复杂化。同为轻度强迫症患者，理解楼主重度强迫症的焦虑，拿起电话，咨询厂家工程师，放心，他们和蔼可亲、问题解决了才能睡个好觉。

    请注意附图中P2-26之类设置（请先咨询工程师，我们不能闭门造车造成更多故障）

精锐厂家我查不到电话

我要d鸡鸡

lhfbaby 发表于 2021-07-26 04:23
能复位这个问题很怪，不像干扰，三轴移动也可能来自变形，因为可以复位，毕竟变形量不大，也可能是温度，也可能是其他机械原因，这主轴座看着难受，换个淘宝那种铸铝得也比这个主轴座强。三轴能复位也可能是主轴对伺服得干扰。

* x% o1 S2 p. i3 @1 n只能怀疑处于同一个用电环境的干扰了……现在变频器是单独接的都不行

我要d鸡鸡

秋收冬藏 发表于 2021-07-26 08:57
主轴便宜，是有碳刷的那种吗，如果是，就是碳刷磨损有间隙打火产生干扰，紧两圈就没事了，不是就无视吧

/ I3 ?/ ]! v2 f, `. W2 U我这个2500的主轴虽然不贵也不便宜了

湖湖

我要d鸡鸡 发表于 2021-7-26 15:44
2 {# }' V! z. `+ K; L对啊...其实我主要是心疼我2500买的主轴用不了，我觉得你说的有道理……现在貌似我的对照实验只剩把这个 ...

7 [, B: K/ \. j( @  o家用电 140.。。。。V   。要是步进电机没影响  但是 交流伺服电机 绝对影响。 一般 交流伺服 直接报警了 。 你这个 要 买台稳压器 。5KW 以上的  几百块 。 电压 必须 保持在 200~230之间   伺服电机对电压要求很高的 。

另外电压低了 也会影响 主轴
+ J0 \6 J; y' a, G8 y
2 L9 z# d1 B$ n; B

我要d鸡鸡

湖湖 发表于 2021-07-26 15:53
家用电 140.。。。。V   。要是步进电机没影响  但是 交流伺服电机 绝对影响。 一般 交流伺服 直接报警了 。 你这个 要 买台稳压器 。5KW 以上的  几百块 。 电压 必须 保持在 200~230之间   伺服电机对电压要求很高的 。

- i( h+ B2 t  A: w0 Y, {# Z另外电压低了 也会影响 主轴

8 ?, z) n9 T# D( K3 X$ v/ @. P我另外一台也是这个配置...控制卡盗版主轴800w的用了两年了……难道这台正版的反而要求高一些

湖湖

我要d鸡鸡 发表于 2021-7-26 16:02
, R. Y2 S5 Q& h! c2 B0 H" Z' y我另外一台也是这个配置...控制卡盗版主轴800w的用了两年了……难道这台正版的反而要求高一些

跟控制卡 无关 。  交流伺服电机对电压有 要求的 。 要是 直流电机 就无所谓了 。 当然 电压低对主轴也有影响 。变频器 还能工作 算不错了  但不代表 没问题
) @& \1 v9 X9 f

微亿雕刻

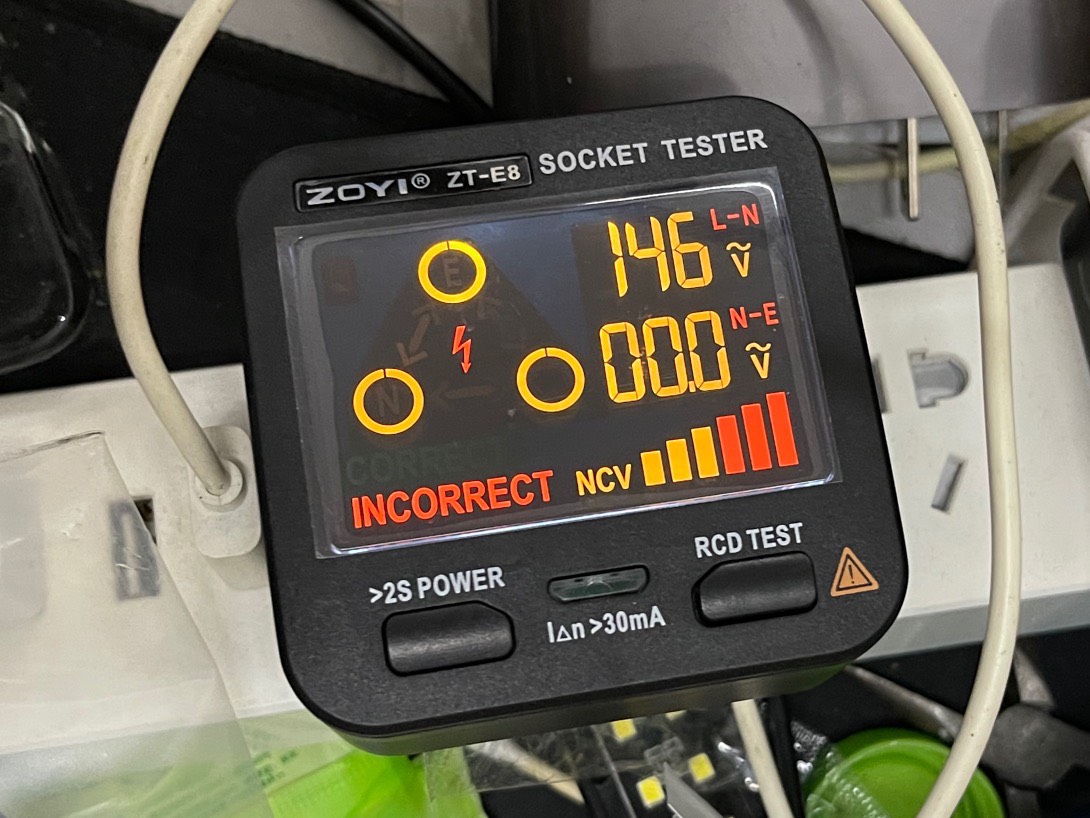

主要是您的电压惊到我了，所以百度了一下您的测试仪，如果测试仪没坏，那么左下角那串英文显示，代表您接线错误，如果市电只有146V，基本不可能啊，把那块带啥USB的排插扔了，换块正常的公牛插座，本来打算建议您致电驱动器厂家售后，看来您的供电都有问题啊大哥

微亿雕刻

照您的测试仪，如果是好的，接线正确的话，应该显示白字CORRECT，大哥，先弄清楚，休息下吹个空调冷静下再说，别拆了一地折腾够呛的，强迫症犯了确实麻烦的

我要d鸡鸡

微亿雕刻 发表于 2021-07-26 16:29
  m" g& S, K0 L5 f+ P主要是您的电压惊到我了，所以百度了一下您的测试仪，如果测试仪没坏，那么左下角那串英文显示，代表您接线错误，如果市电只有146V，基本不可能啊，把那块带啥USB的排插扔了，换块正常的公牛插座，本来打算建议您致电驱动器厂家售后，看来您的供电都有问题啊大哥

9 ?" ]8 U7 S( G大部分时间有170

我要d鸡鸡

微亿雕刻 发表于 2021-07-26 16:35
照您的测试仪，如果是好的，接线正确的话，应该显示白字CORRECT，大哥，先弄清楚，休息下吹个空调冷静下再说，别拆了一地折腾够呛的，强迫症犯了确实麻烦的

3 h& b5 S: l: h* b6 U* m电工知识我一点没有电压低怎么接法

微亿雕刻

还有，咱在搞机，舍得花2500换主轴，说明哥不在意成本，请注意线材，供电线请至少使用2.5平方的纯铜软线，德力西的正泰的都行啊，千万别用花线！曾见过某宝河南某地发货的红黑双芯假铜线，说是铝镁线都够不上，应该是铁丝的电镀黄色，这种垃圾你就是不用电，就放在那搁一年，会发现电线很多地方会发硬鼓包，剥开看：发黑并寸断！这种线材会流入菜市场边五金店或地摊，贻害无穷，我是帮人排插疑难杂症发现这种线材的，请先检查供电线路，先排查供电不足的问题，比如，换个排插，换个房间试试其他线路

kt94

供电问题多点，像电源线接触不良，线径小之类，你新主轴功率大了可能把这个问题带进来了

微亿雕刻

请原谅我的冒昧，您是在中国大陆吗？我并无任何不敬之意，我三代农民出生，家里农村也没这个电压，现在呆在4-5线城市桂林，也没见过这种电压，我国电力够牛的啊，如果能排除用垃圾线造就的低压，就是说，您那邻居也是这种电压，请先听湖湖大师的，先购置稳压器。如果邻居电压正常，那就先更换您的供电线路，对了，动力用电别用那种某宝买的，所以带滤波带防雷带USB的排插，本来直接线路进入机箱空气开关最好，非的用排插，用公牛的最简单的那种，大道至简，过于花俏又廉价的网销货，平时带个电脑充个电OK，带动力设备别用，会添乱
