双动力轴的构想

无聊的鬼 · 发表于 2021-6-1 19:25:58

有一个问题请湖湖大师解惑一下上下电机轴向力不小主轴用配对角接触轴承可以解决但上面的电机不是呀轴向推力过大会让轴承短命不说有的电机转子会轴向位移呀

毛毛奇 · 发表于 2021-6-1 19:38:31

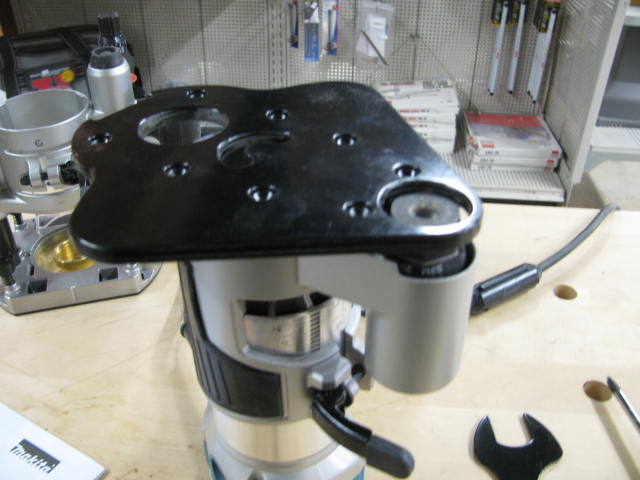

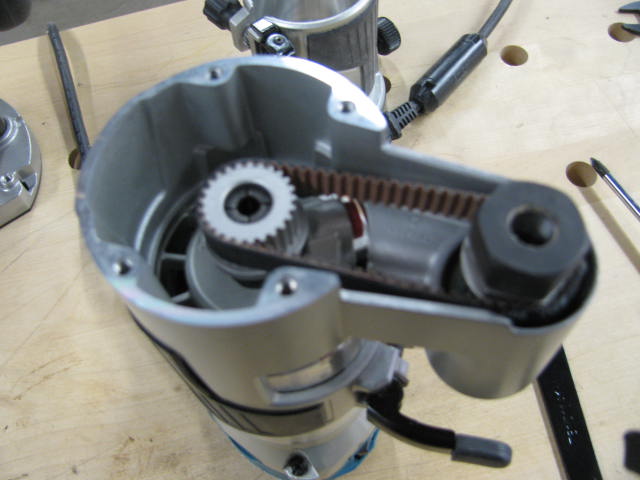

柴火兄的办法有实例，修边机偏置底座，主轴的螺帽换成齿带轮驱动小轴，S3M10mm宽同步带，转速三万，功率700w

来自安卓APP客户端

湖湖 · 发表于 2021-6-1 19:55:14

本帖最后由湖湖于 2021-6-1 20:01 编辑

毛毛奇发表于 2021-6-1 19:38% E" d( k6 k( w0 \' c7 q
柴火兄的办法有实例，修边机偏置底座，主轴的螺帽换成齿带轮驱动小轴，S3M10mm宽同步带，转速三万，功率700 ...

哦那你们用去吧、我们方向根本不同。鸡同鸭讲

这里是讨论伺服怎么跟电主轴连接

你们喜欢玩皮带的另外开个帖子讨论去

富哥xxl · 发表于 2021-6-1 19:57:19

这个好弄永磁主轴直接装个编码器就能解决

来自安卓APP客户端

湖湖 · 发表于 2021-6-1 20:02:40

富哥xxl 发表于 2021-6-1 19:578 p* d* Y- E( H4 V# R% d$ o
这个好弄永磁主轴直接装个编码器就能解决

跑题了

富哥xxl · 发表于 2021-6-1 20:54:12

湖湖发表于 2021-06-01 20:023 R) J/ ]& j. i# A# j8 f
跑题了

来自安卓APP客户端

zhangfei918 · 发表于 2021-6-1 22:04:08

楼主考虑的有点简单了，用莫氏刚性连接，你能保证百分百的同心度么？如果做不到，在运转中电主轴和伺服电机的轴承就会受力有问题早早挂掉，各种联轴器的出现，就是为了解决这个刚性连接不同心的问题，2点一线容易做到，你这4点一线就这么容易做到吗

，
论坛本身就是大家讨论交流的地方，有不同意见你就恶言攻击，这么不合适，要么你是年少不懂事，要么你就是缺少家教

来自安卓APP客户端

湖湖 · 发表于 2021-6-2 00:22:14

本帖最后由湖湖于 2021-6-2 00:40 编辑

zhangfei918 发表于 2021-6-1 22:04: J, K5 W4 z' ^# Y2 m* r
楼主考虑的有点简单了，用莫氏刚性连接，你能保证百分百的同心度么？如果做不到，在运转中电主轴和伺服电机 ...

那种同心问题很好解决只不过你们缺乏智力。没办法~~~~民工的脑子是理解不了 ~

办法多了还要手把手教你？送你一句话少看毛片多看点技术资料

zhangfei918 · 发表于 2021-6-2 01:40:05

湖湖发表于 2021-06-02 00:22# W5 c( [, t7 E% Y1 G4 f8 B
本帖最后由湖湖于 2021-6-2 00:40 编辑
, ~' a# P: b1 _1 F( ?: e
$ H7 f8 | r3 m6 ^0 _3 l! [7 t" X
8 f) U& y! s- x' @# C, x那种同心问题很好解决  只不过你们缺乏智力。没办法~~~~民工的脑子是理解不了 ~ 0 J. u& k' K7 O: j- [
. n+ J/ N6 \- B) l3 Z8 ^
办法多了还要手把手教你？  送你一句话  少看毛片多看点技术资料

不再与垃圾人争论这些了，你有种做出来看看，别一天到晚的在这里瞎哔哔，说这个骂那个的，拍脑门子想啥就是啥乱咬人

，做不出来就别逼逼

来自安卓APP客户端

湖湖 · 发表于 2021-6-2 01:42:30

本帖最后由湖湖于 2021-6-2 01:43 编辑

zhangfei918 发表于 2021-6-2 01:40! D' x- n1 }- C7 q
不再与垃圾人争论这些了，你有种做出来看看，别一天到晚的在这里瞎哔哔，说这个骂那个的，拍脑门子想啥就 ...

我做的机器多了你做了撒？？你逼逼撒？我做五轴的时候你还在小学流鼻涕呢！逼逼撒！

搬你的砖去吧民工的命

湖湖 · 发表于 2021-6-2 03:46:31

本帖最后由湖湖于 2021-6-2 04:24 编辑

无聊的鬼发表于 2021-6-1 19:25
) M- j0 V( I4 K有一个问题请湖湖大师解惑一下上下电机轴向力不小主轴用配对角接触轴承可以解决但上面的电机不是 ...

开心就好 ~~~~~~~~慢慢你就明白了

xiaoyu8502 · 发表于 2021-6-2 06:38:02

看了这么多，还是老老实实用我的电主轴吧！

来自安卓APP客户端

干柴烈火 · 发表于 2021-6-2 07:44:49

湖湖发表于 2021-6-1 16:56' O: C" Y: o3 K" M8 m
拥有 4~5台机器算有水平？？？这什么神逻辑。
' s/ W; Z' z6 M
4 l4 `* M' i+ {我这边小学没毕业的搞翡翠雕刻有4~50台机器的多 ...

昨天我回复的数量超了，所以没法回复你，我有4-5台机子，不是简单的用，而是各种改，所以，说明技术多少懂一点，没有你好，我承认，但也不是所有地方没有你懂，明白不，至于楼主纠结的问题，其实非常容易解决，只要在伺服电机轴上加个联轴器，联轴器上加个钻夹头，需要伺服时，钻夹头夹紧电主轴轴，如果担心夹紧力不够，可以把电主轴轴加工成三角型，我就奇怪，你们折腾个傻，这么简单的问题，那么简单的方法，你们还在琢磨什么不同轴，买个联轴器才多少钱，不怕z轴太重，就这样串串用也非常不错，按我今天说的方法做吧，我昨天的方法，因为我自己有电火花线切割等各种设备加工方便好用，所以，虽然更加好，却不适合很多人

冷月照清秋 · 发表于 2021-6-2 10:59:33

方案出来了，实际测试下吧，记得写下实验报告。另外很久没来论坛现在都这样了么，好好说话不好么！

海豚-1 · 发表于 2021-6-2 11:43:00

莫非就是动力传递的事嘛，伺服电机可升降+可分离式的联轴器就行了（比如梅花联轴器）。既然有成品，而且联轴器的精度又能保障，还不用自己加工，为啥不用成品可以少走弯路呢。梅花联轴器还容许轴心偏差最大到0.2mm，最高转速可到四万多转。（下面的网址可以查到一些产品信息，本人可不是卖联轴器的，也不是这个行业的，无任何广告成分）
https://www.misumi.com.cn/vona2/ ... campaign=Maker-NBK1
