想知道为什么没人给雕刻机装光栅尺，不是可以解决精确原点吗

玉雕师傅

有个问题，半闭环，光栅尺反馈到伺服器，伺服器能补偿吗

伟6159

林大夫 发表于 2021-1-15 00:02
- d0 W. ]/ S% g- G% g, U/ o. Q你说那个手摇铣床的光栅尺不能用在CNC上。解决机械原点问题也没必要光栅尺。

求问一下，这种光栅尺为什么不能用在CNC上呢？
7 k9 D* O# Y$ O* I; w( O& M

abs2554

玉雕师傅 发表于 2021-01-15 13:38
有个问题，半闭环，光栅尺反馈到伺服器，伺服器能补偿吗

+ c0 K3 u. }/ q: V( @4 ~) _好主意，坐等高人回答

abs2554

玉雕师傅 发表于 2021-01-15 13:38
9 e+ [, `- h, P: Y) v  `) `" \有个问题，半闭环，光栅尺反馈到伺服器，伺服器能补偿吗

我见网上有光栅尺反馈给步进驱动的，但他说不能接伺服

三多自动化设备

伺服电机自己有编码器。还接光栅尺 这是要干嘛
0 [0 }: Q9 }- i5 U( M* D

hky9075

玉雕师傅 发表于 2021-1-15 13:38
) Y3 T" S7 l8 Q3 v9 F* H6 I) w有个问题，半闭环，光栅尺反馈到伺服器，伺服器能补偿吗

电机编码器反馈的是半闭环，电机编码器反馈+光栅尺反馈的叫全闭环，
有全闭环伺服的……
1 v5 c& G& ^9 n9 N% `
# J6 s1 Y$ @! Z+ O

溪工坊～文玩铺

666

keithpupu

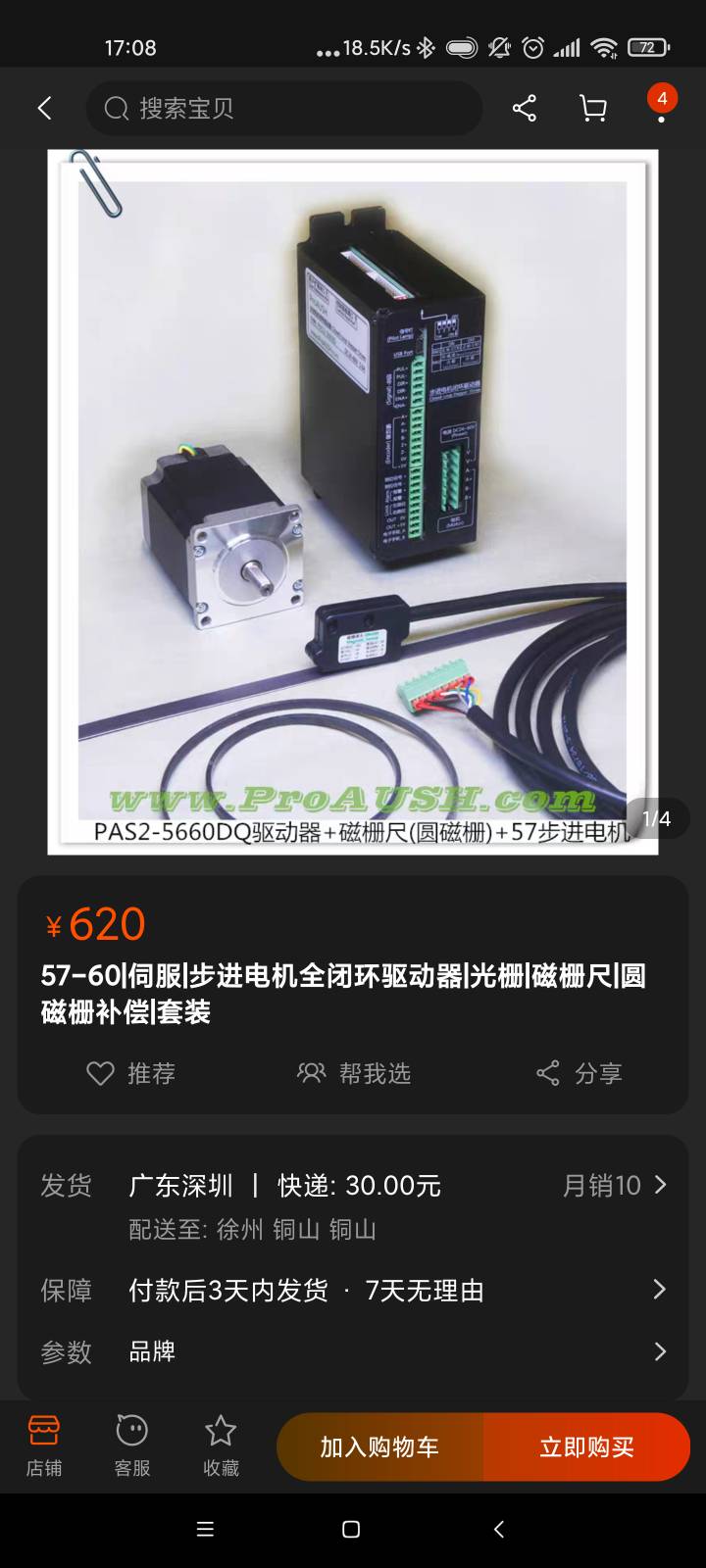

其实是有的 看图
2 D8 T% Y; y6 r7 F$ y伺服电机的话一部分型号是可以支持外接光栅尺的 但是很贵的 都是高档货，松下或者台达加海德 雷尼绍， 一个尺子基本就能买个整机，
* O+ E5 F6 p4 ^5 S! N8 j0 g
也有图片上这种步进加反馈的 感觉有点假 因为步进最小步距摆在那 能提高多少要打问号

0 d" Y! B& p; F" w' K& M5 E
还有一种铣床外加光学尺 sino那种 便宜，但是也就是显示一下而已 不能反馈的 就和数显游标卡尺一个德行， 要把这个信号处理转换 加上算法再控制电机运动，好像还是技术含量很高的 小品牌做不到
5 z+ a: l9 {" \3 e8 z* t% ~7 s% n5 m

湖湖

钱的事  三个轴 2000多呢 。 再说支持光栅的 系统 更贵 。折腾撒。
/ L: X- t+ ~/ B; U2 w  u

卖银的

还不如贴个游标尺省钱

ooooyy

154742231 发表于 2021-1-15 12:57
" ^) v+ T' x4 T$ ^, s# U5 g+ q* [炸出来好多大神呀，我就是看咸鱼上拆机光栅尺两百多，表头两百。就想600表头+X、Y轴如果能装上也不要反馈啥 ...

9 J- c4 t& D8 A  N但是你没有解决本质问题啊，如果只是为了精确原点，你可以用伺服Z相原点脉冲，精度没的说，远远高于开关原点。如果说你机械有反向间隙。那上了光栅尺也没有用，原点找准了，动起来又是那个样。
* D1 O6 X6 d, ]6 R- d. F3 J) L总结起来，作为一个半闭环系统。你在机械上找原定精度意义本来就不大，找到了原点又有何用，毕竟干活时机器是要动的。反向间隙这个问题始终时无法避免的。如果采用预压滚柱丝杆，消除间隙，那么装光栅尺的意义又在何处呢，毕竟如果接卸结构没有反向间隙，用伺服Z相原点脉冲信号找原点，理论精度已经甩光栅尺十条街了。
1 d9 U/ }2 }$ z5 ]4 I9 r5 t

尹志春

ooooyy 发表于 2021-1-16 11:47
+ }8 k, n/ V; G' E7 `但是你没有解决本质问题啊，如果只是为了精确原点，你可以用伺服Z相原点脉冲，精度没的说，远远高于开关 ...

5 B: n2 \& J7 h伺服电机原点有机械原点高，看来你没做过机器，比如，一台机丝杆间隙有0.03，哪用编码器原点定位精度不会小于0.03，但机械开关直接测，精度0.02可以保证，

dragontiger

ooooyy 发表于 2021-1-16 11:47
1 ^8 C4 l4 e$ @4 x! {但是你没有解决本质问题啊，如果只是为了精确原点，你可以用伺服Z相原点脉冲，精度没的说，远远高于开关 ...

用伺服Z相原点脉冲信号找原点

你意思是开机初始在原点，脉冲显示都是0的，然后以这个0脉冲为基准？
哪怕跑了几千万个脉冲，然后以0为基准回原点？

ooooyy

尹志春 发表于 2021-1-16 11:50
伺服电机原点有机械原点高，看来你没做过机器，比如，一台机丝杆间隙有0.03，哪用编码器原点定位精度不会 ...

。。。既然你都说了丝杆有间隙，那么机械开关给你找再准有什么用呢？找完开关机器放哪看么，不干活，干活机器一动，你机械原点给你找了0.001的精度有什么用呢，0.3的间隙在那。真不懂你们做机器是了干活还是打表看。
伺服原点准是建立在机械精度高的基础上。机械精度都没调出来，研究原点精度有什么用？

- @# W" W* W" u0 F: R' z

林大夫

伟6159 发表于 2021-01-15 13:55
求问一下，这种光栅尺为什么不能用在CNC上呢？

1 S7 i7 S! l- G$ i" Y信号反馈问题不谈，就那结构很快就被CNC跑烂了。
