关于加工质量问题请教

印钞机

心灵De另一半 发表于 2021-01-13 22:17
UG我暂时不会，用Fusion360出的刀路，有设置圆弧进退刀，也尝试过2度斜插进刀。
+ z$ d" p, {! [2 k5 q% V  K. t奇葩的是，斜插刀路是退刀的时候出现这个，圆弧的时候是进刀出现这个。

嗯，我说的是改了三个地方，你只改了两个地方，肯定要有刀痕

来自安卓APP客户端

印钞机

只要刀在侧壁有停顿，就一定会有刀痕，因为刀具都有一定的偏摆，在横向进给切削时候刀摆小，再提刀不切削时候刀摆大。退刀时候选择圆弧平行退刀，就是以相切的方式在横向进给中避免与工件相碰，你如果选择圆弧垂直退刀，那样与直接提刀没有区别，会有刀痕

来自安卓APP客户端

hynzmj

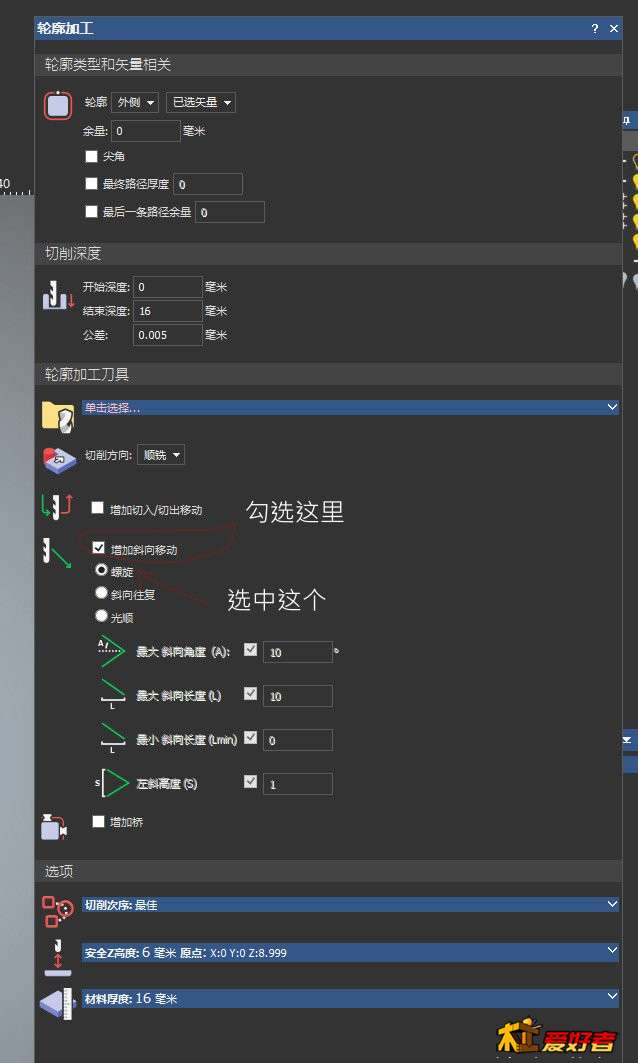

如果是AC出刀路，用2D刀具路径，在刀路菜单里这样选，见下图

hynzmj

这样他在切割内或外径时就是螺旋式连续下刀，刀没有停顿单独下切的情况，也就不会有过切或切不到的情况

心灵De另一半

q1251542554 发表于 2021-1-14 21:57
上面好多人都说刀路和加工策略什么的，完全是盲人摸象，
这很明显就是机架刚性不足以及丝杆间隙导致的过切 ...

可能真的跟机架有关吧，我已经尽量去使用双螺母丝杆了，还是2005的。
不过据说某些工业机也会出现这种情况。想不通。
) P$ n( ?7 d0 E' j9 ]8 _  M

心灵De另一半

印钞机 发表于 2021-1-15 07:08
# h4 V% @( V; l0 J3 m只要刀在侧壁有停顿，就一定会有刀痕，因为刀具都有一定的偏摆，在横向进给切削时候刀摆小，再提刀不切削时 ...

( g; x0 _2 m) L# B0 i好的，感谢，我去试试！
5 M/ z7 {5 F# E6 H* X0 C* a

ddr800xp

就是机器，主轴刚性和让刀的原因。

来自安卓APP客户端

印钞机

心灵De另一半 发表于 2021-01-15 10:29
7 R) ]% R# s' }( U/ E9 G6 L好的，感谢，我去试试！

我说反了，进刀平行刀轴，退刀垂直刀轴。

来自安卓APP客户端

゛梦_突然间碎了

心灵De另一半 发表于 2021-1-13 20:15
请问下这个现象跟哪些东西相关呢？机架强度吗？
. ]+ h" c9 _! F3 f, D* g
- j# T8 @! Y; L& {0 X! _我试过1mm的情况下仔细观察也有这个情况！百思不得其解 ...

机器刚性不足是重点，其次就是入刀方式跟入刀点的选择也有讲究的，这种痕迹不是大问题，过一下砂带机就好，亚克力也不是什么精密活，无伤大雅
