关于加工质量问题请教

[复制链接]
发表于 2021-1-13 17:14:43 | 显示全部楼层 |阅读模式
各位老师,请教下这种问题是如何出现的?0 p% p- z+ p6 `+ |0 A8 C6 @

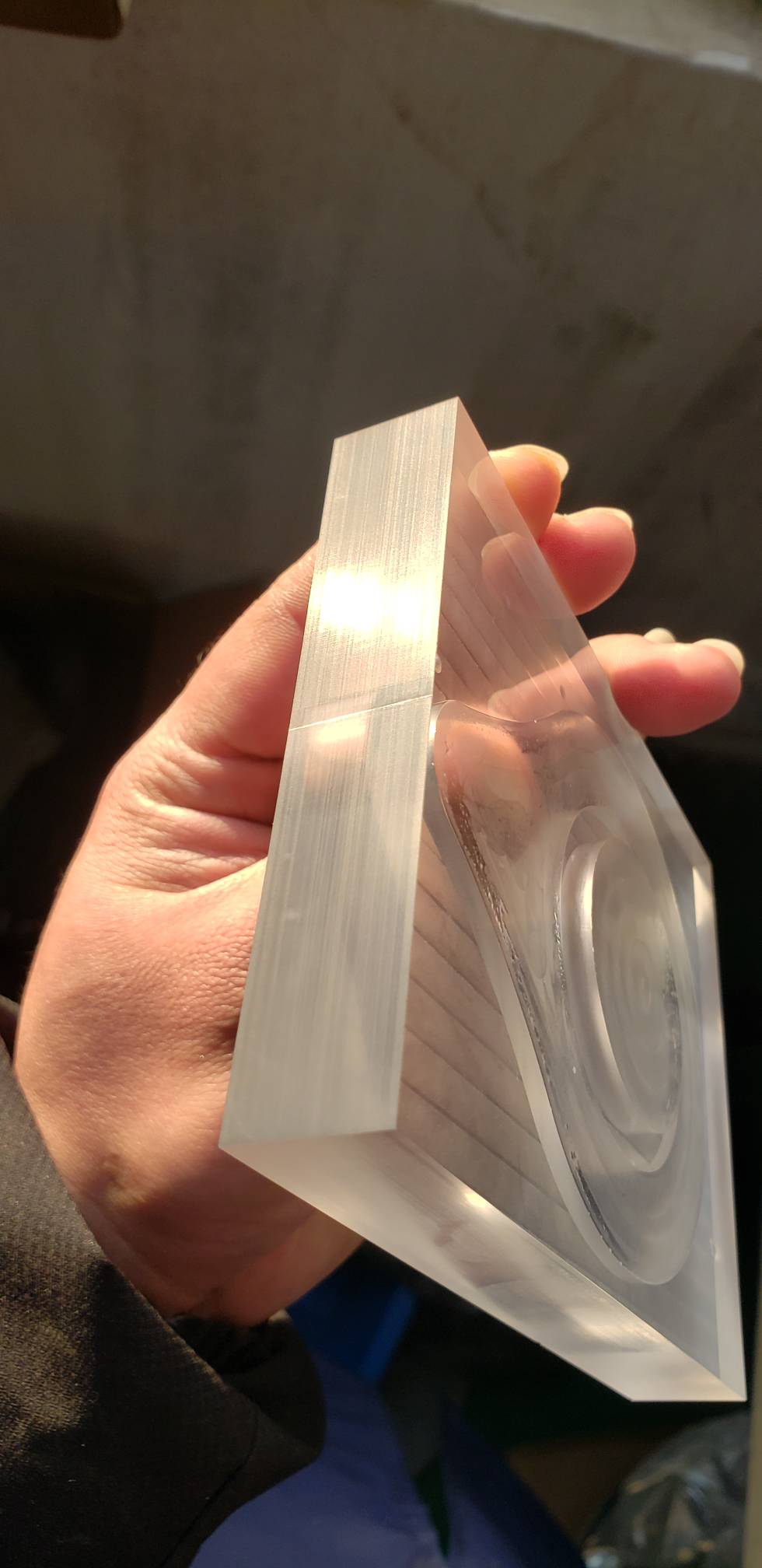

! z- m% U% Q2 g9 T' ?7 `  N精加工刀路的出入点交接的地方会出现这种类似过冲的现象。
" G# V' R4 R* g( J
  d# P' }9 ]0 M% \! L/ A3 C# d问题是出在哪部分?
& N( n7 I2 a$ I* T
' g& z$ @" N  i2 k+ u7 L$ P" w) {
" _+ V2 y- L0 I8 {' d. B
发表于 2021-1-13 17:16:28 | 显示全部楼层
应该是刀具和雕刻机问题,用圆弧进退刀试试。
发表于 2021-1-13 19:21:26 来自手机 | 显示全部楼层
进退刀的问题,圆弧相切貌似没这问题
发表于 2021-1-13 19:33:49 | 显示全部楼层
[img][/img]
发表于 2021-1-13 19:36:26 | 显示全部楼层
图片怎么上传
发表于 2021-1-13 19:37:37 | 显示全部楼层
要刀具过中心    重叠UG我会
" |# z! T* w/ L# c1 C' |
发表于 2021-1-13 19:49:45 | 显示全部楼层
留点余量,然后轮廓铣一圈应该就没问题了。
发表于 2021-1-13 20:10:03 | 显示全部楼层
这个比较难解决,圆弧进刀退刀也好,过切量多一点也差不多的,最好还是在直角位置进刀退刀。
 楼主| 发表于 2021-1-13 20:15:43 来自手机 | 显示全部楼层
dragontiger 发表于 2021-01-13 20:10
) Y* [3 D( o6 \2 L这个比较难解决,圆弧进刀退刀也好,过切量多一点也差不多的,最好还是在直角位置进刀退刀。
8 k' g1 \0 k3 V+ x
请问下这个现象跟哪些东西相关呢?机架强度吗?
3 m/ k; o* ^" n% a4 Q4 M2 j
4 }: r3 ^2 \+ ^: H& \我试过1mm的情况下仔细观察也有这个情况!百思不得其解,DIY本领还是不到家。
发表于 2021-1-13 20:21:27 | 显示全部楼层
本帖最后由 dragontiger 于 2021-1-13 20:23 编辑 % {$ J* y' z0 W3 R- I/ ]$ |" g
心灵De另一半 发表于 2021-1-13 20:15
5 G) j, }, ~  ?请问下这个现象跟哪些东西相关呢?机架强度吗?, q- R9 {0 D$ E" r) J
+ s, k3 K0 m; I0 E" A
我试过1mm的情况下仔细观察也有这个情况!百思不得其解 ...
: x4 Q3 }4 C& f0 H5 K
这个我也没研究过
0 y6 G$ O5 L2 Y* N8 K等下,我问下机加工厂的人。# H6 C$ G: w! J2 p
发表于 2021-1-13 20:45:24 来自手机 | 显示全部楼层
台阶?还是过切?8 J# R$ f7 d( w! ~
肉眼能分辨出的台阶小于0.001mm,也就是说两个面高度差0.001我们也能明显看得到。6 U  A. ^9 S/ D: g" {( E5 p' b
接口位置如果要肉眼无法看出来,那就是纳米级的。所以这是正常现象,从直角处入口就好
发表于 2021-1-13 21:10:58 来自手机 | 显示全部楼层
ug圆弧垂直进刀角度偏10度,圆弧平行退刀。层间沿部件斜进刀2度。
发表于 2021-1-13 21:40:37 来自手机 | 显示全部楼层
你那个地方是不是起刀点与结束点的位置
发表于 2021-1-13 21:42:56 来自手机 | 显示全部楼层
重叠距离设置一下!进退刀要改
发表于 2021-1-13 21:44:24 来自手机 | 显示全部楼层
设置侧壁余量,再光一刀,
