改钢板立柱

T-Mqy

sdacc 发表于 2021-01-04 09:11
9 a* W/ @) x: ~2 r9 P2 K2 |按我觉得，40螺距的丝杆也没什么大问题。40螺距的丝杆可能比5螺距的丝杆刚性小一些，刚性也是够用的。你贴的丝杆图，刚性小得也不算太多。只是螺距大，每一步太大，配一个10倍的减速步进就可以了。精密减速机，3-10分回差，螺距40，也就两个丝。

4 b! S; ~( K: H/ b换丝杆比减速机便宜。。

来自安卓APP客户端

sdacc

T-Mqy 发表于 2021-1-4 09:18
+ P* y0 S! t1 F; n8 N换丝杆比减速机便宜。。

57，60精密减速机100-150也有的

T-Mqy

sdacc 发表于 2021-01-04 09:30
57，60精密减速机100-150也有的

: M% N0 l& S5 D* p0 H: u到时候买个来研究下，反正有时候挺无聊的，找点事做

来自安卓APP客户端

T-Mqy

印钞机 发表于 2021-01-04 08:34
这种搭台唱戏的diy路已经过时了。怎么搞都不没逼格。等你做完了，过了兴奋期，你就会有体会

* K. v6 `" r* x8 G' [+ q  E这个总重三百多斤，底座长度也有600。到时候应该不会摆。装出来试下就知道了。不摆我钢条都不加了，干嘛多此一举呢

来自安卓APP客户端

T-Mqy

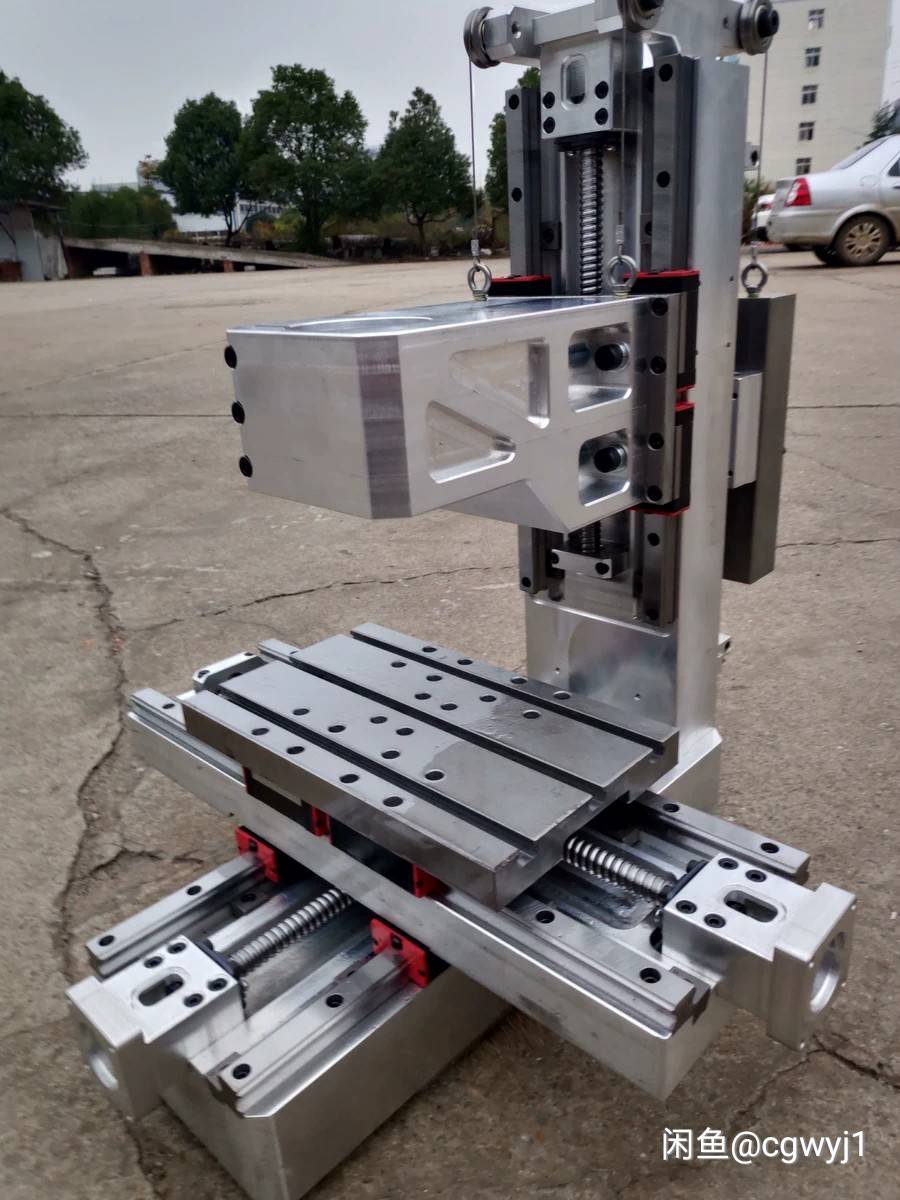

印钞机 发表于 2021-01-04 08:34
' \. e% j' d! ^( x: \# }5 E  \这种搭台唱戏的diy路已经过时了。怎么搞都不没逼格。等你做完了，过了兴奋期，你就会有体会

这个也很窄啊
$ |* M4 ^" G- a! f2 b0 a

来自安卓APP客户端

印钞机

T-Mqy 发表于 2021-01-04 11:18
4 J( R8 a! A# M7 L这个也很窄啊

" n7 ~: W: J! ~" z5 _所以说它晃的厉害啊

来自安卓APP客户端

印钞机

T-Mqy 发表于 2021-01-04 11:15
! P  W. O, A- _- T8 f+ f" x& O/ r$ T- x! m' y这个总重三百多斤，底座长度也有600。到时候应该不会摆。装出来试下就知道了。不摆我钢条都不加了，干嘛多此一举呢

底部固定好也没问题

来自安卓APP客户端

印钞机

印钞机 发表于 2021-01-04 12:08
& h: }: k* d$ g4 _" P( ~: I% a底部固定好也没问题

上螺丝拧桌子上

来自安卓APP客户端

T-Mqy

印钞机 发表于 2021-01-04 12:09
& ~# ?+ W% i- y7 W: Q# p. _! ]上螺丝拧桌子上

8 a* o/ ~' ~: z/ ^" r' I; Q楼房党没桌子的。到时候先看看吧，看自重能不能让他不摆。如果摆就加点东西。反正组合夹具很灵活的。那个大的组合夹具价格1800，太贵，又太笨重了。

来自安卓APP客户端

T-Mqy

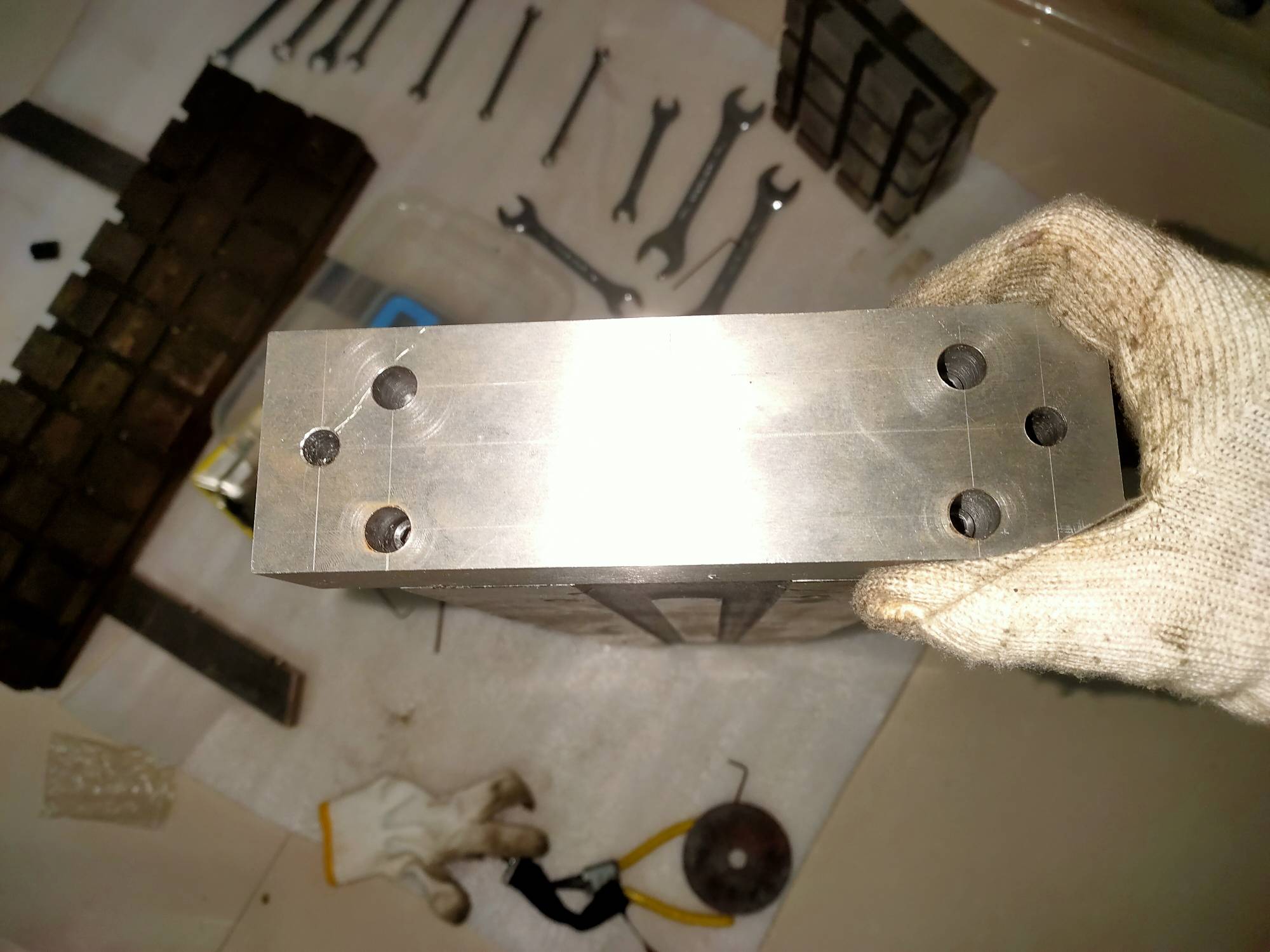

z轴搞定，所有钻孔都很完美。这thk滑台感觉很高级，配这丽水丝杆也好，手感很好，阻尼非常均匀。2005丝杆直接掰滑台板得很大的力才能动，到时候看不要刹车挂的住不。

来自安卓APP客户端

T-Mqy

, }; Q( t3 u5 {4 c

来自安卓APP客户端

T-Mqy

来自安卓APP客户端

T-Mqy

印钞机 发表于 2021-01-03 22:05

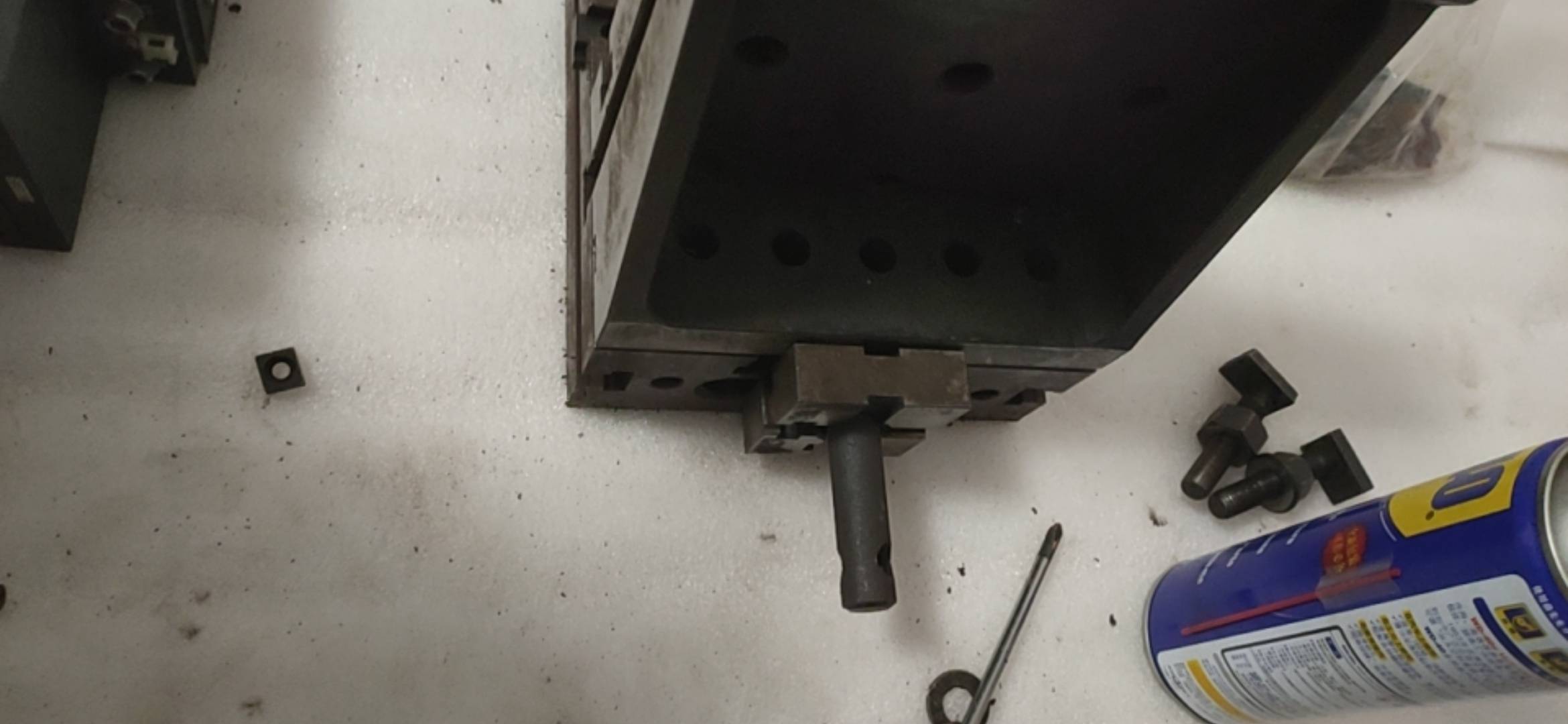

组合夹具里有曲铮，曲铮底部有限位槽和通孔和螺丝孔，配合定位块固定在底座上，天衣无缝

! G/ M. M9 H9 @

来自安卓APP客户端

T-Mqy

印钞机 发表于 2021-01-03 22:05

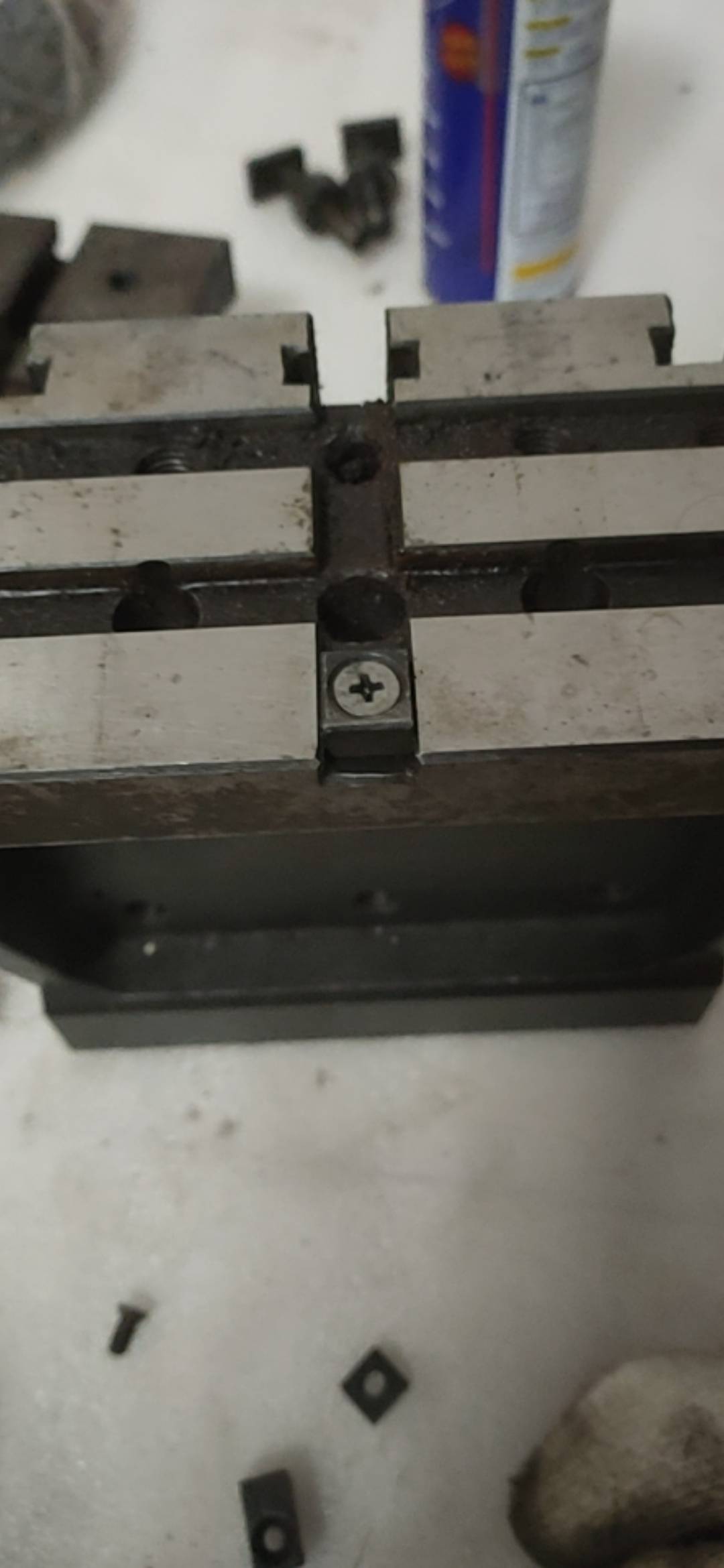

组合夹具里有曲铮，曲铮底部有限位槽和通孔和螺丝孔，配合定位块固定在底座上，天衣无缝

再这样搞下，曲挣就限位了
, H$ G  O! o  a5 Q: S

来自安卓APP客户端

T-Mqy

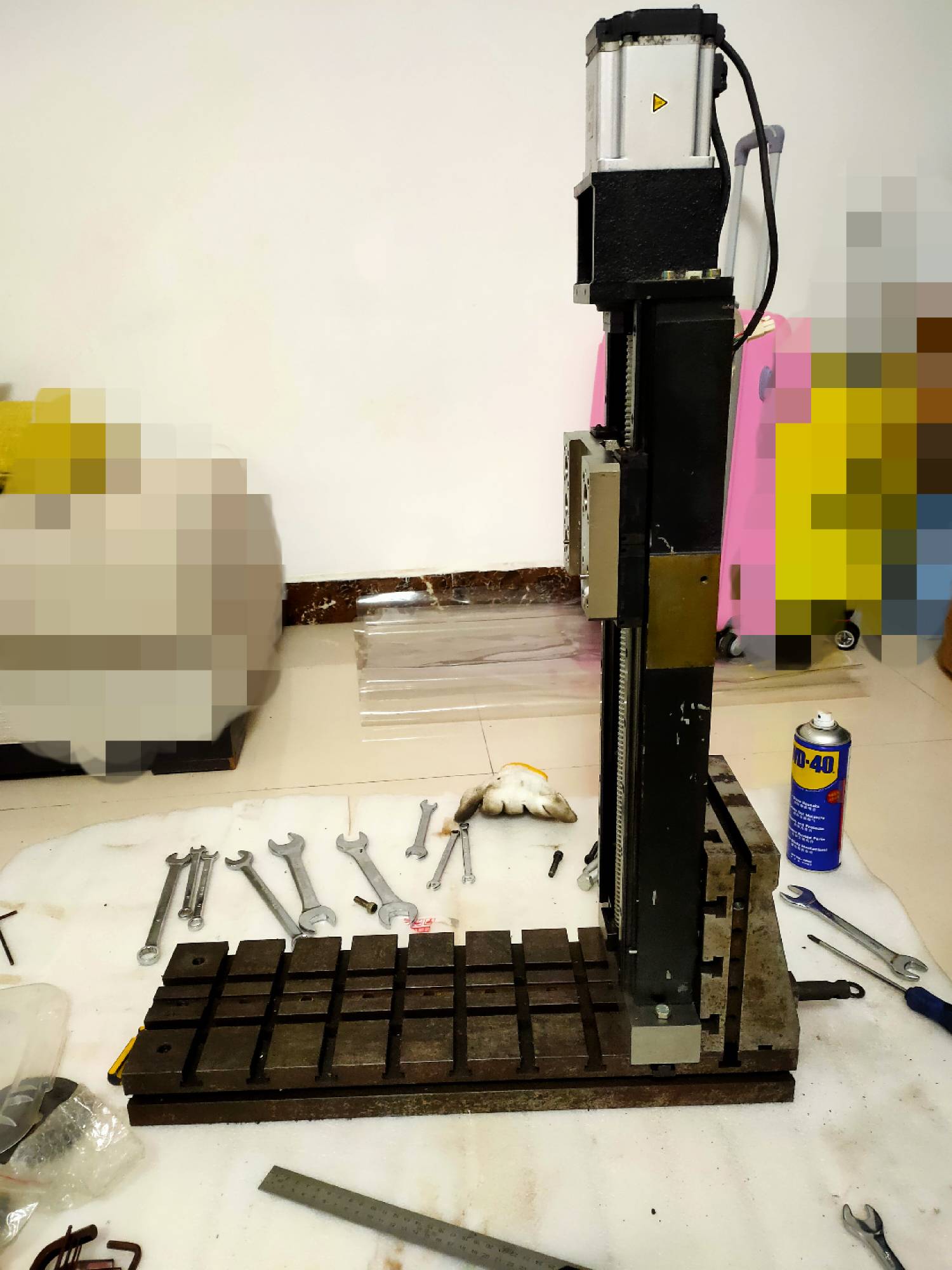

z轴装上，搞定，告一段落，得吃很长一段时间灰了。
