改钢板立柱

T-Mqy · 发表于 2020-12-23 22:35:58

sdacc 发表于 2020-12-23 22:25
& P; Z( U$ n' s, w: R8 i4 A# W160斤配这个立柱优点弱了，出了吧。垫在机器下面的垫铁好像很规整，是什么东西？

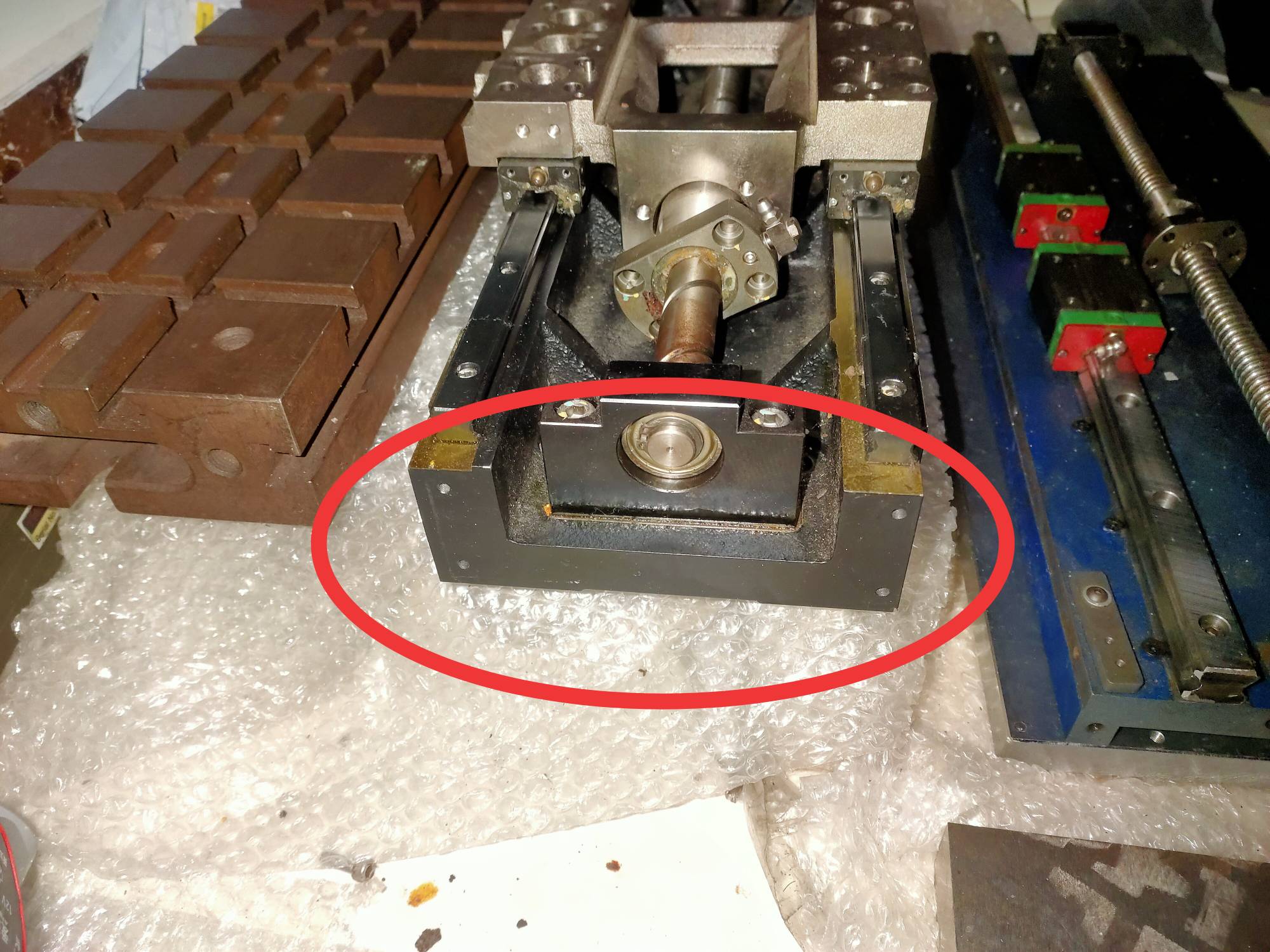

你说立柱啊，那个25厚和底板一体的钢板。与z滑台安装孔高度刚好匹配。没关系的，z滑台底下四个螺纹孔，有螺丝直连。立柱是加强一下

T-Mqy · 发表于 2020-12-23 22:36:49

清风sy 发表于 2020-12-23 22:31
+ Z- w+ F: Z, _估计最后这立柱也的换吧，立柱滑台丝杆够呛

z滑台底下四个螺纹孔，与底板直连。立柱是加强一下

sdacc · 发表于 2020-12-23 22:41:53

本帖最后由 sdacc 于 2020-12-23 22:43 编辑

T-Mqy 发表于 2020-12-23 22:324 W2 s8 R) l* w; ?0 x0 b7 t
拆机钢条，50一根

很漂亮，好像可以拿来垫线轨。价钱就贵了点。
立柱接滑台的结构，看起来最弱的地方只有立柱的板厚度，也就是只有不到20mm,配小鸡过得去。而地板用的是组合夹具，组合夹具各种挖槽以后，受扭力的纯厚度还有40多mm。把它们配成差不多比较合适一些。这个厚度差别，造成的刚性差别大概有10倍

T-Mqy · 发表于 2020-12-23 22:44:28

sdacc 发表于 2020-12-23 22:41
8 h: c+ {. E/ r$ v! r0 x1 I+ O! `本帖最后由 sdacc 于 2020-12-23 22:43 编辑
& Z8 M$ i: }; Q1 i/ s! K: u- r
3 s# ^( f4 }9 {; B- s' e8 H Y
6 H% s7 O9 `0 N, L& v% a3 o! R很漂亮，好像可以拿来垫线轨。价钱就贵了点。
4 Q; \- t; r4 c _2 G# X' P9 X立柱接滑台的结构，看起来最弱的地方只有立柱的板厚度，也就是只有不到20mm,配小鸡过得去。而地板用的是组合夹具，组合夹具各种挖槽以后，受扭力的纯厚度还有40多mm。把它们配成差不多比较合适一些。这个厚度差别，造成的刚性差别大概有10倍

这个别搞，我测试了不平。拿来加强还是可以的，有现成孔。滑台与底板直连的。立柱加强一下

T-Mqy · 发表于 2020-12-23 22:48:36

sdacc 发表于 2020-12-23 22:41
/ s' r; I5 P3 z' R本帖最后由 sdacc 于 2020-12-23 22:43 编辑
9 Q1 |; l$ H) L+ l! \8 b1 P6 R1 D
' p. i: s B* S: ~+ S6 Y0 a# t/ J, m2 q" Z
很漂亮，好像可以拿来垫线轨。价钱就贵了点。5 D$ j) B/ F0 i9 ^4 ~6 H% h
立柱接滑台的结构，看起来最弱的地方只有立柱的板厚度，也就是只有不到20mm,配小鸡过得去。而地板用的是组合夹具，组合夹具各种挖槽以后，受扭力的纯厚度还有40多mm。把它们配成差不多比较合适一些。这个厚度差别，造成的刚性差别大概有10倍

用组合夹具立起来，我还没找到和底座连接的好方法，还是得用立柱，你可以推荐个方法吗？

sdacc · 发表于 2020-12-23 22:51:16

T-Mqy 发表于 2020-12-23 22:44+ Z5 T) f$ ]3 v1 `; W; j
这个别搞，我测试了不平。拿来加强还是可以的，有现成孔。滑台与底板直连的。立柱加强一下

很难加强的。能加的是强度，而想要的是刚性。
20公斤力，这个立柱能让刀头位移几个丝，算过其他结构的。

T-Mqy · 发表于 2020-12-23 22:51:58

sdacc 发表于 2020-12-23 22:41
" |6 d p' D/ g0 i6 L; L本帖最后由 sdacc 于 2020-12-23 22:43 编辑 & f/ ]3 ?+ H7 E% M5 |8 |& ~

$ a9 H# U9 n1 G4 a6 V8 g4 q1 t
& Y8 q5 o. x- b# i很漂亮，好像可以拿来垫线轨。价钱就贵了点。
' c8 A H0 a v8 }立柱接滑台的结构，看起来最弱的地方只有立柱的板厚度，也就是只有不到20mm,配小鸡过得去。而地板用的是组合夹具，组合夹具各种挖槽以后，受扭力的纯厚度还有40多mm。把它们配成差不多比较合适一些。这个厚度差别，造成的刚性差别大概有10倍

立柱25厚的，强度应该够了。万一不够，我会在立柱两侧加两块钢板。

T-Mqy · 发表于 2020-12-23 22:55:58

sdacc 发表于 2020-12-23 22:51
7 x8 W4 p5 Z3 B很难加强的。能加的是强度，而想要的是刚性。
" G( Z- y3 Q' P6 C# `20公斤力，这个立柱能让刀头位移几个丝，算过其他结构的。

到时候不够，在立柱两侧加两块钢板算了，这立柱尺寸和那铸铁滑台尺寸刚好匹配。不会换了。然后铸铁滑台底下四个螺纹孔，与底板直连

sdacc · 发表于 2020-12-23 23:01:55

T-Mqy 发表于 2020-12-23 22:48
! V$ N) L# x8 x( ^& j% L用组合夹具立起来，我还没找到和底座连接的好方法，还是得用立柱，你可以推荐个方法吗？

我很懒，只用了组合夹具的立柱来对付。组合夹具的立柱固定不好，小的只有一个孔，大的多一个。滑台的钢结构是不受力的，因为滑台和立柱的连接只有几个小螺丝，刚性做不出什么贡献。

T-Mqy · 发表于 2020-12-23 23:02:42

清风sy 发表于 2020-12-23 22:31 ?; @! [4 @4 D$ Q4 n
估计最后这立柱也的换吧，立柱滑台丝杆够呛

观察好细致哈，这2040的丝杆。打算配个丽水2005丝杆

shiantian · 发表于 2020-12-23 23:02:55

请问楼主，那组合夹具的精度如何，尺寸多大的？

T-Mqy · 发表于 2020-12-24 07:11:56

shiantian 发表于 2020-12-23 23:02
. Y6 o6 H j: h% m请问楼主，那组合夹具的精度如何，尺寸多大的？

尺寸600*180*60。这玩意很平的

T-Mqy · 发表于 2020-12-24 07:14:15

sdacc 发表于 2020-12-23 23:01/ a' O" l9 H) d- R
我很懒，只用了组合夹具的立柱来对付。组合夹具的立柱固定不好，小的只有一个孔，大的多一个。滑台的钢结构是不受力的，因为滑台和立柱的连接只有几个小螺丝，刚性做不出什么贡献。

这里还有四个螺纹孔，到时候扩成m8的，少了再钻两个。所以这滑台是直连的

随风666 · 发表于 2020-12-24 09:19:14

T-Mqy 发表于 2020-12-23 22:02
% H& Z; G) \) I" q! u再改，买了个铸铁z轴滑台，组合夹具底座。应该是最终版本了。这个组合夹具好，非常平整。diy东西好多版本了 ...

目测估计，Z轴螺距40MM了，这个也可以？

T-Mqy · 发表于 2020-12-24 09:24:48

随风666 发表于 2020-12-24 09:19' ^4 N' \/ I) \# E
目测估计，Z轴螺距40MM了，这个也可以？

还真是2040，打算配根丽水货2005。反正不要精度
