改钢板立柱

T-Mqy · 发表于 2020-12-26 09:53:03

随风666 发表于 2020-12-26 09:118 t7 ?2 R5 Y, R4 X" ?, S

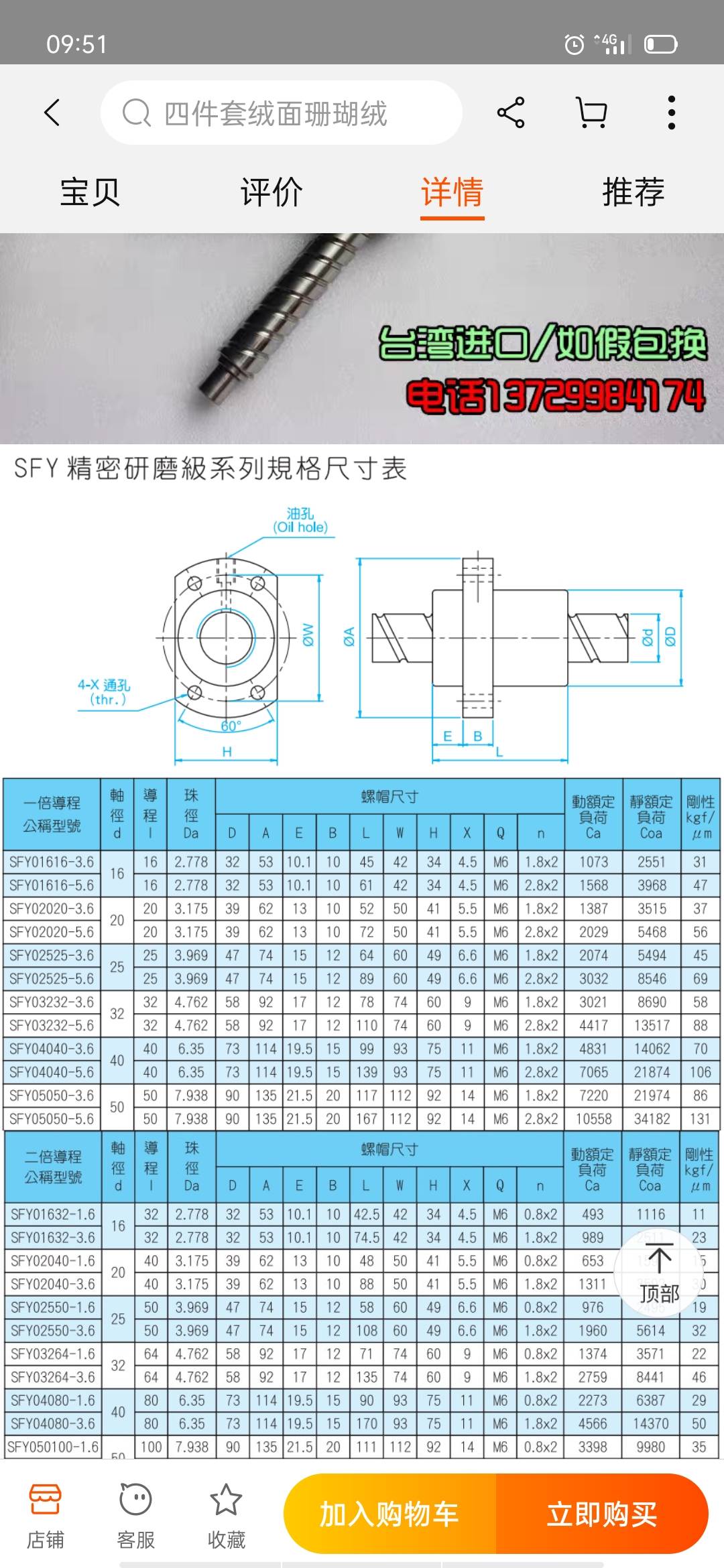

丝杆螺母好像应该测量四个安装通孔组成的长方形的两个边孔距吧。

这个应该不同型号不同测法。只方法不同而已吧。。反正我看了淘宝好多家，没一家尺寸符合

T-Mqy · 发表于 2020-12-30 18:25:08

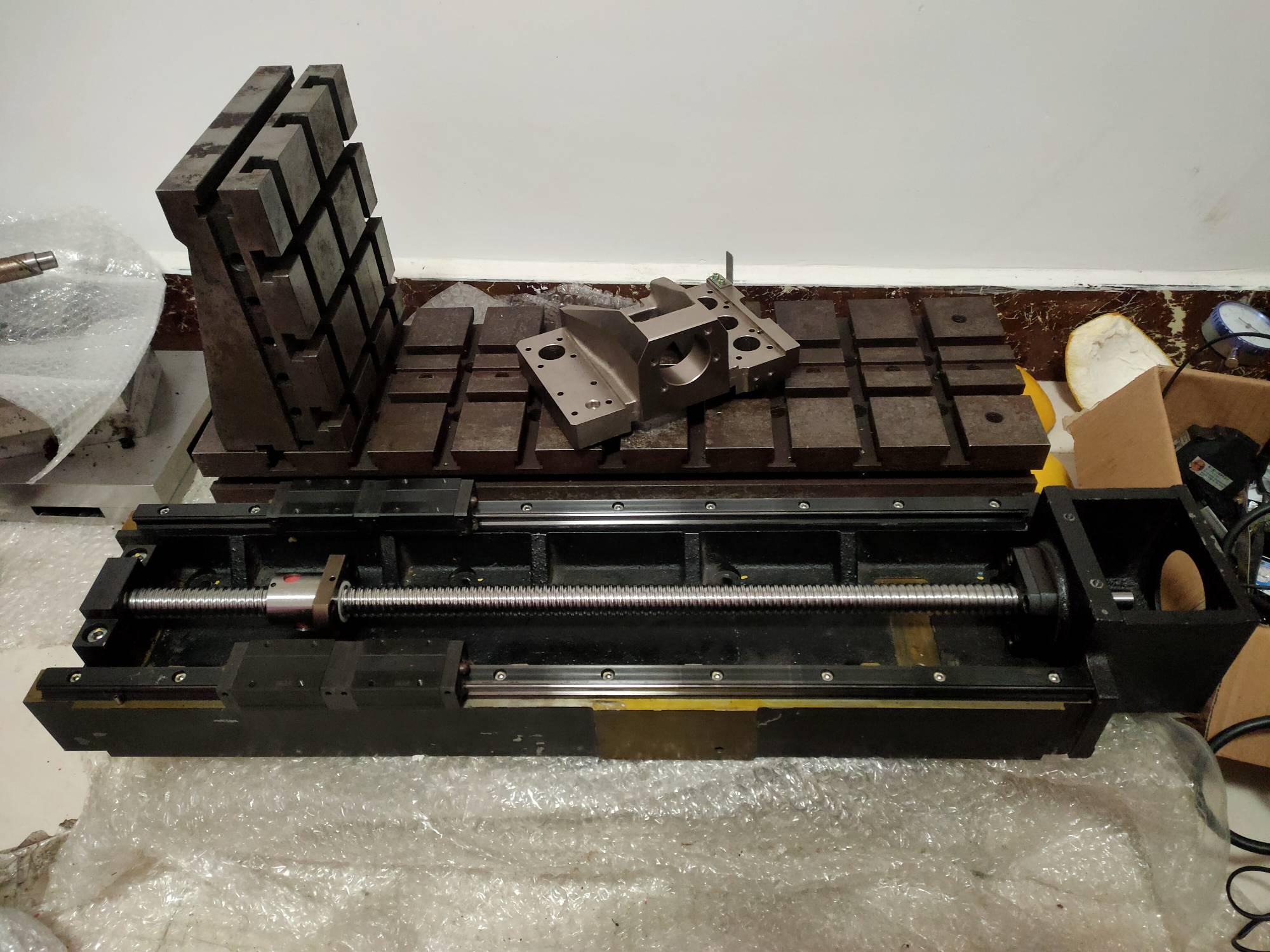

丽水2005丝杆到了。105块，实惠，diy应该还可以，就是螺母装反了，卖家这几天寄个管套过来自己换，还不知道容易换不。另外，立柱接受建议，改成组合夹具，这个不错，孔都不用钻了，只是滑台和底座连接的转接板钻几个孔。

T-Mqy · 发表于 2020-12-30 18:40:06

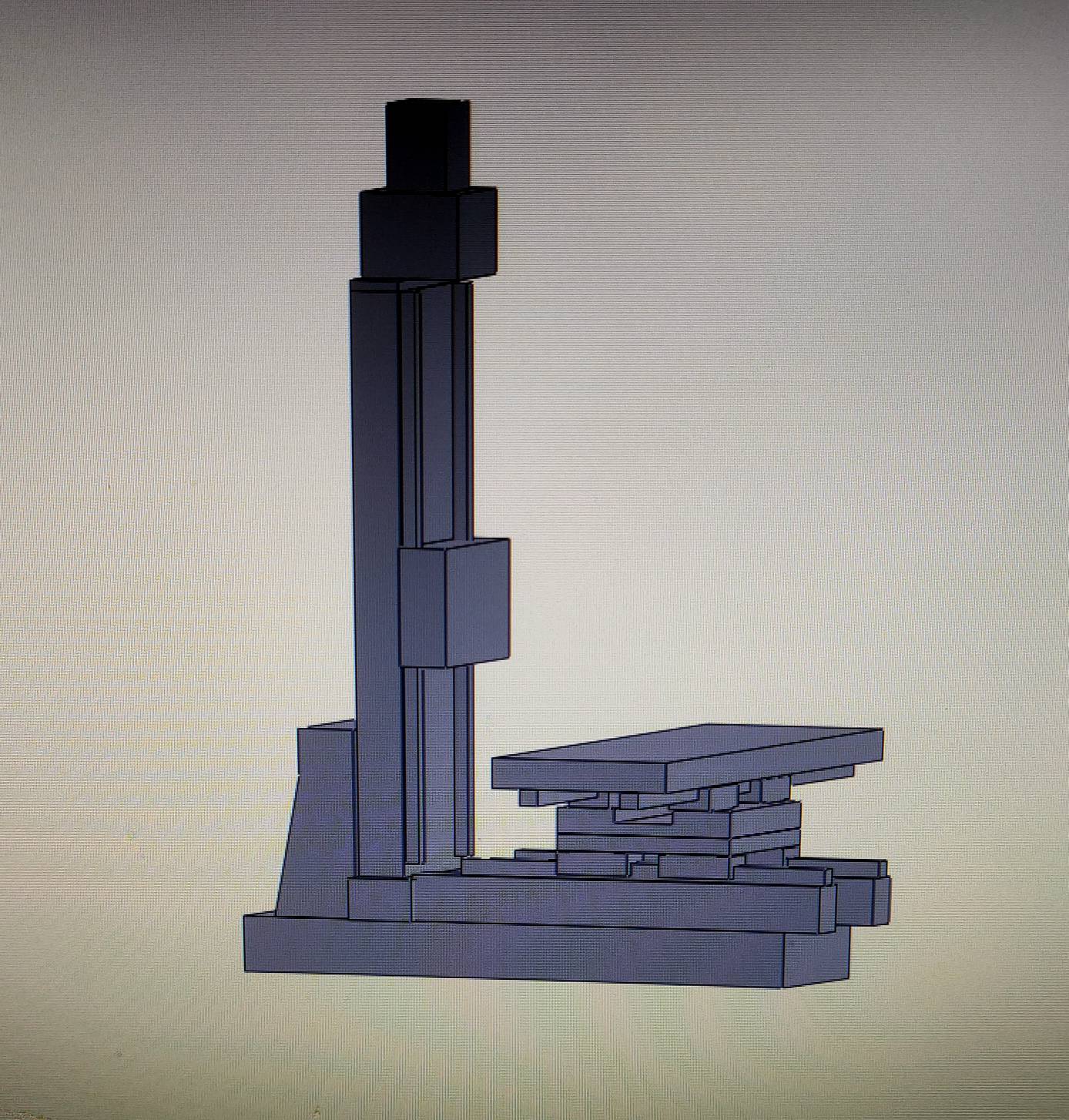

重新画了个示意图，算了下，把立柱换成组合夹具后，足足轻了20斤。

清风sy · 发表于 2020-12-30 18:58:52

啥丝杆这么便宜

T-Mqy · 发表于 2020-12-30 19:08:17

清风sy 发表于 2020-12-30 18:58* b$ H7 j' i$ d/ r* a+ c
啥丝杆这么便宜

丽水牌

T-Mqy · 发表于 2021-1-3 20:19:31

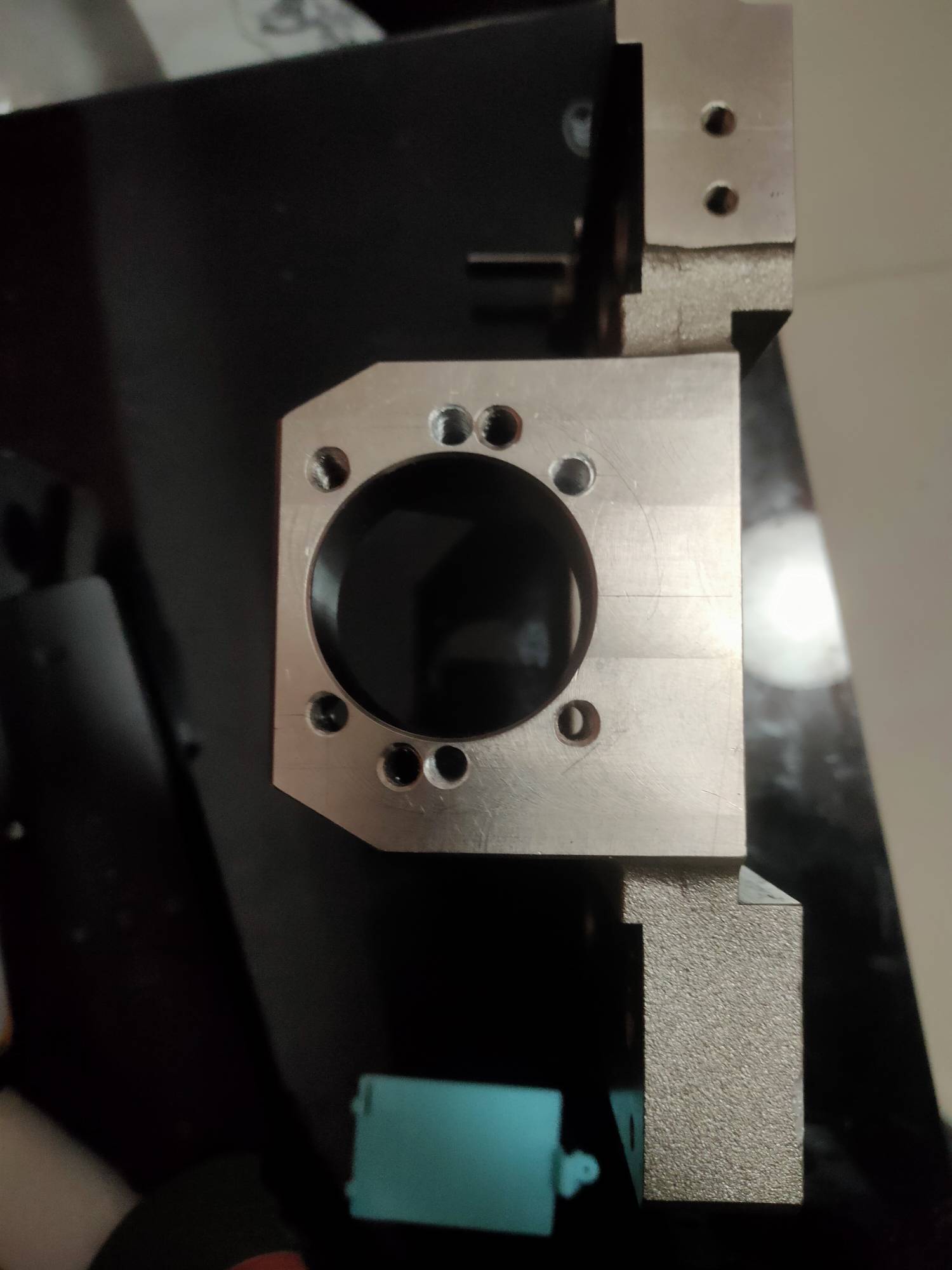

z滑台连接板和台面螺母安装孔钻好了。第一次用这西湖512，真强大，40厚的45＃钢板随便钻，不费力。

印钞机 · 发表于 2021-1-3 22:05:11

T-Mqy 发表于 2020-12-23 22:48
5 P6 N9 B7 T7 c$ k7 I用组合夹具立起来，我还没找到和底座连接的好方法，还是得用立柱，你可以推荐个方法吗？

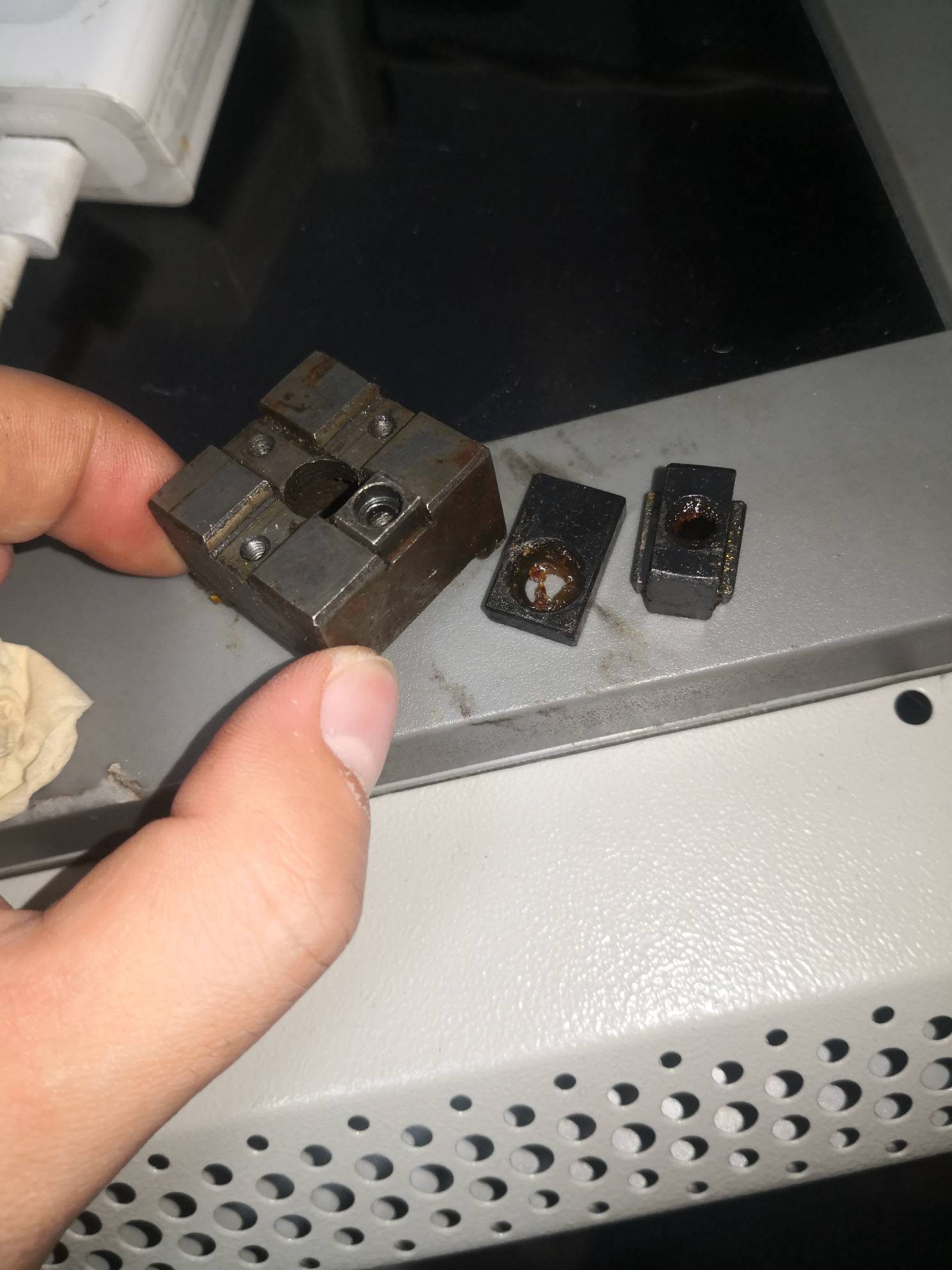

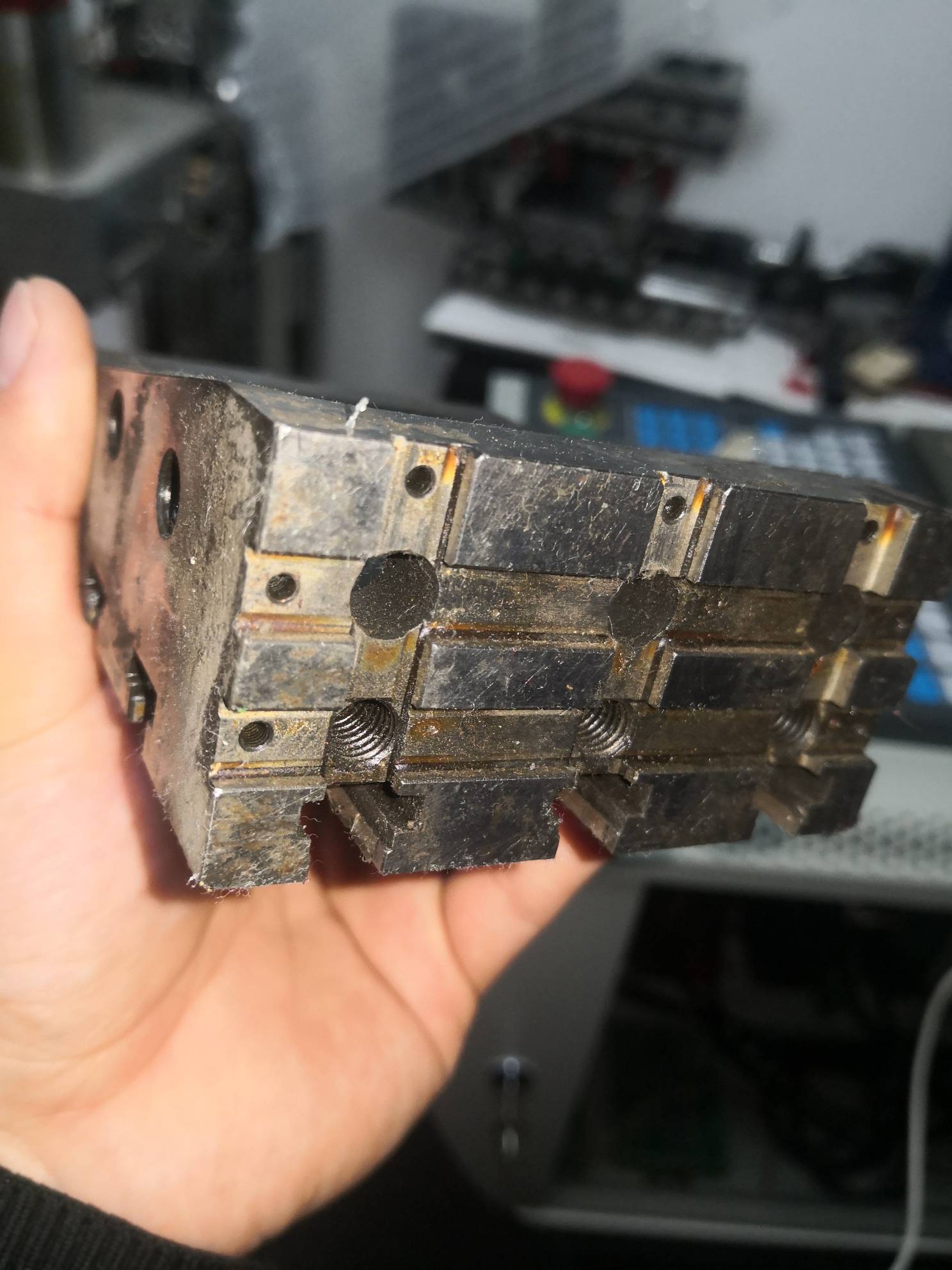

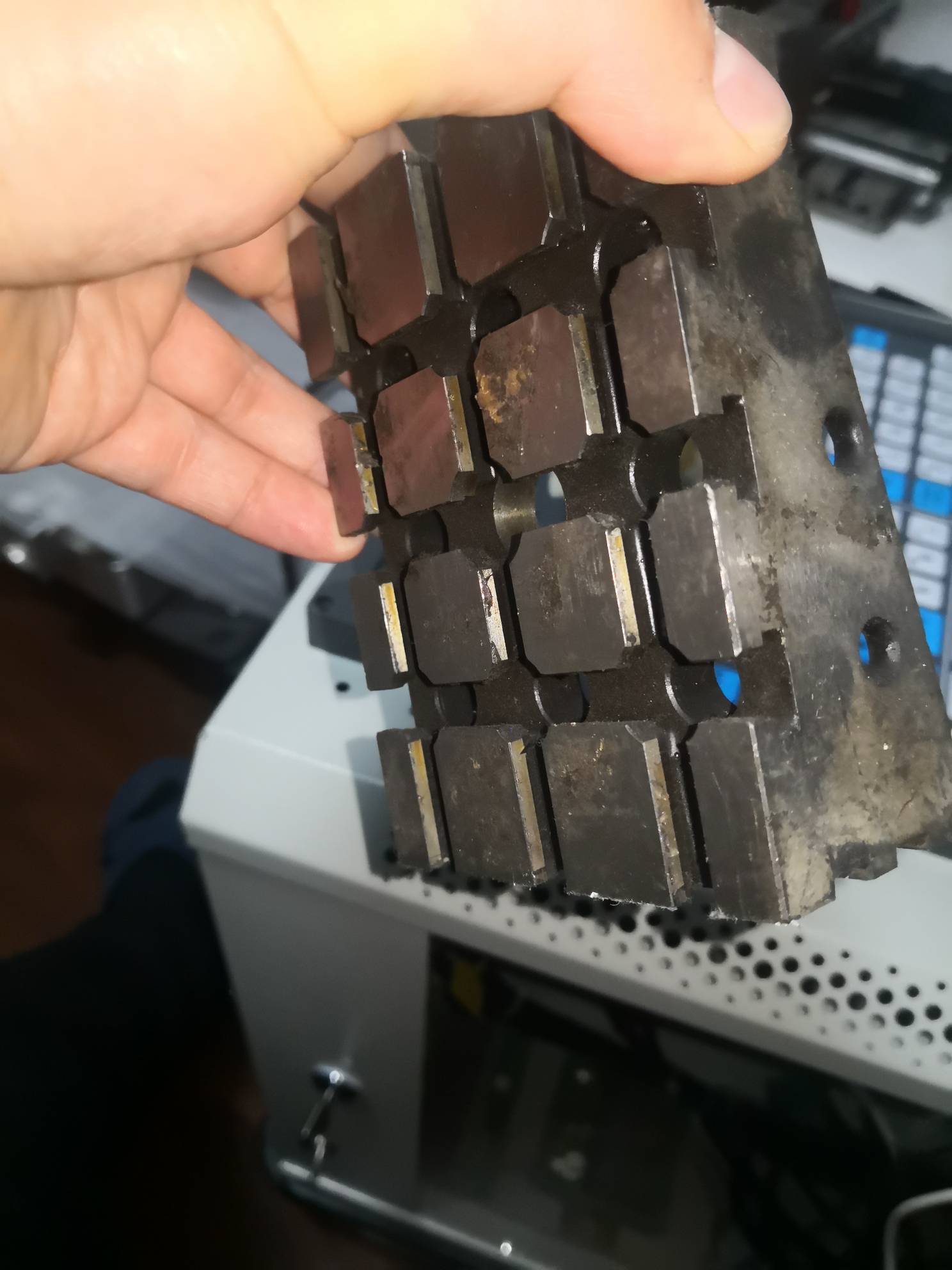

组合夹具里有曲铮，曲铮底部有限位槽和通孔和螺丝孔，配合定位块固定在底座上，天衣无缝

印钞机 · 发表于 2021-1-3 22:08:37

T-Mqy 发表于 2020-12-30 18:25
# v+ q; F0 p* _: P丽水2005丝杆到了。105块，实惠，diy应该还可以，就是螺母装反了，卖家这几天寄个管套过来自己换，还不知道容易换不。另外，立柱接受建议，改成组合夹具，这个不错，孔都不用钻了，只是滑台和底座连接的转接板钻几个孔。

曲铮要垫高到合适位置才好，这样太低了。或者选择长宽比大的曲铮

T-Mqy · 发表于 2021-1-4 04:12:20

印钞机发表于 2021-01-03 22:08 X6 q, P# K% v3 q' ~3 Q# P( R1 b% g
曲铮要垫高到合适位置才好，这样太低了。或者选择长宽比大的曲铮

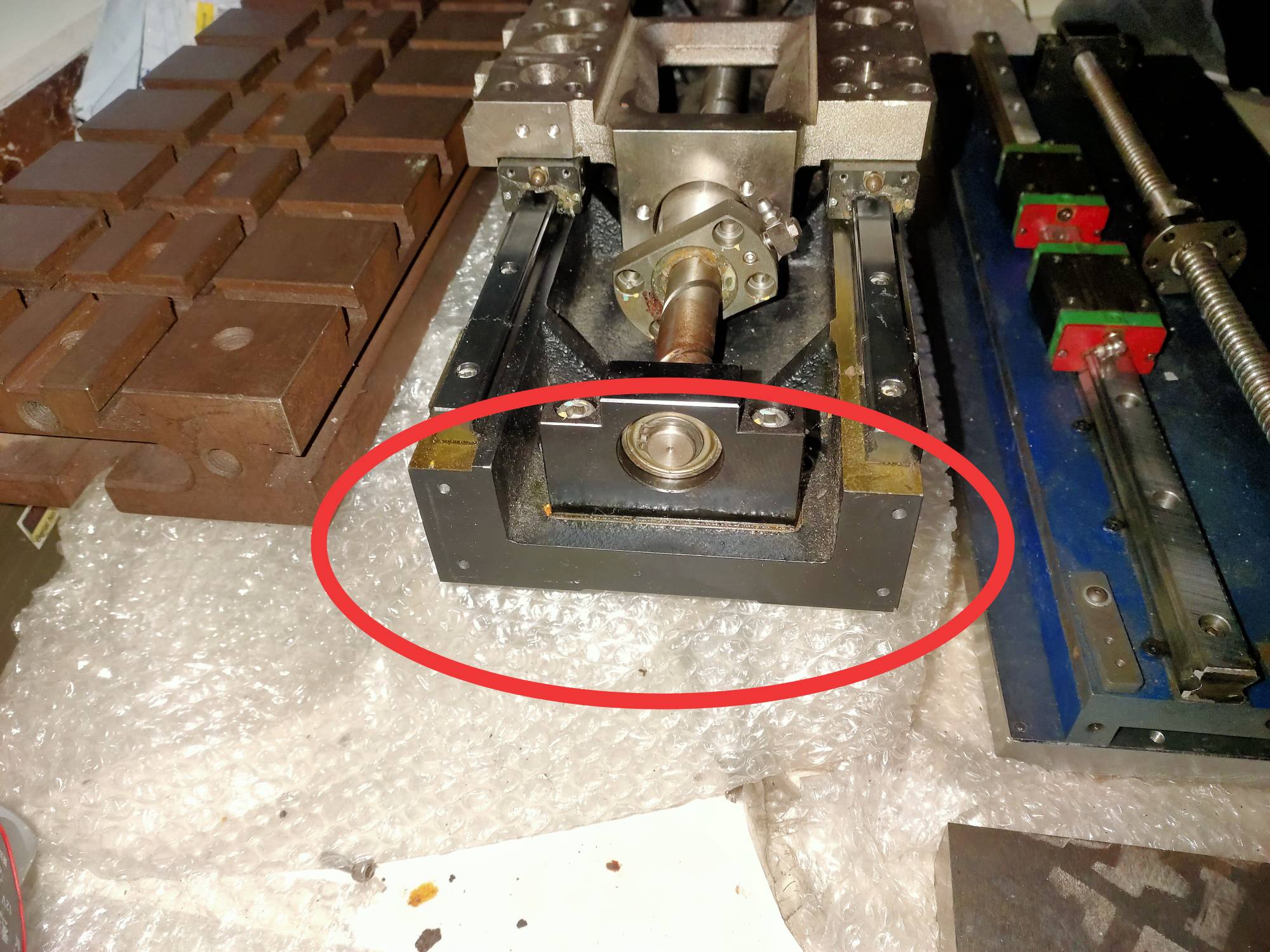

这个滑台底部4个m6螺丝孔和转接板直连，主要靠这几个螺丝了。曲挣找不到合适的，那个300高的又太窄了。合适宽度的就200高，两颗m8螺丝连接滑台背部，凑合，还可以定位。

T-Mqy · 发表于 2021-1-4 04:31:13

印钞机发表于 2021-01-03 22:08/ w4 d$ i% x6 x0 n
曲铮要垫高到合适位置才好，这样太低了。或者选择长宽比大的曲铮

曲铮矮我是想着这滑台铸铁的很强硬了，就尽量在底部连接部分搞牢固点，上面就靠滑台自身了，先试一下。

印钞机 · 发表于 2021-1-4 07:40:55

T-Mqy 发表于 2021-01-04 04:317 F: |. N2 D; A4 B8 ?9 n5 J5 ~
曲铮矮我是想着这滑台铸铁的很强硬了，就尽量在底部连接部分搞牢固点，上面就靠滑台自身了，先试一下。

肯定是不行的，你就是把底座焊上，也解决不了上面刚性弱的问题

印钞机 · 发表于 2021-1-4 07:44:09

底座太窄，联动速度快，整机会摇摆的厉害

sdacc · 发表于 2021-1-4 07:55:17

这铸钢滑台看起来很强，比槽钢强多了。和曲铮连接尽量连接稳固应该够用的

T-Mqy · 发表于 2021-1-4 07:56:33

印钞机发表于 2021-01-04 07:40& ~9 \& h" s' L6 L
肯定是不行的，你就是把底座焊上，也解决不了上面刚性弱的问题

这话台160宽，差不多60厚铸铁，我找了好久，就这个最强。如果再不行，我也没辙了。。。

T-Mqy · 发表于 2021-1-4 08:00:56

印钞机发表于 2021-01-04 07:40
! c: I7 h F& E: W/ K肯定是不行的，你就是把底座焊上，也解决不了上面刚性弱的问题

这个滑台65斤，已经严重超重了。后面再来个六十斤组合夹具，就太搬不动了
