DIY全金属多功能微型台锯/台钻/台磨三位一体

arrowtiger · 发表于 2020-9-2 11:07:34

好孩子，看到你我觉得看到了希望。喜欢动脑又喜欢动手，学习成绩好，diy的作品也不赖，前途无量啊。继续努力，大学四年别荒废，看好你。

彭宽成木友 · 发表于 2020-9-2 17:03:33

CSAT-RBP 发表于 2020-8-28 16:52
" z, { j- J1 {0 F+ C6 Q3 U. n$ M控制与调速部分
( u/ s9 s4 ?1 q台钻部分正好安装一个急停开关

变形金刚的机械

股股阳光 · 发表于 2020-9-2 18:22:52

CSAT-RBP 发表于 2020-8-28 17:102 J+ k( g" H- ]" |5 S
说一下后期的思路
0 n! |3 k- a9 l y1，之前听别人人指教后给小台锯加上了分料刀，但是目前由于锯片护罩的缘故暂时安装不了， ...

小CNC 希望你另做一详细帖子！！

1ff4f910027b398 · 发表于 2020-9-2 22:06:55

小内哥哥发表于 2020-09-02 10:18, q3 w% Q; }' d. c1 b ~# S5 U
你这学霸的坯子，试试学一下三维建模，可以少走很多弯路和也能让你的DIY水平更上一层楼，加油。

目前会SW和一点UG，CAD就不提了

来自安卓APP客户端

1ff4f910027b398 · 发表于 2020-9-2 22:07:25

arrowtiger 发表于 2020-09-02 11:07
' }# ]5 z8 E& J* Y好孩子，看到你我觉得看到了希望。喜欢动脑又喜欢动手，学习成绩好，diy的作品也不赖，前途无量啊。继续努力，大学四年别荒废，看好你。

谢谢支持

来自安卓APP客户端

1ff4f910027b398 · 发表于 2020-9-2 22:10:31

股股阳光发表于 2020-09-02 18:22
2 @9 s s3 Y. g# U) v) A小CNC 希望你另做一详细帖子！！

这个比较困难啊

，目前看来制作十分粗糙，等到大学看看能不能用那边的机械重新加工，原本就是打算放宿舍刻pcb用的。恐怕您要等上一阵子了

来自安卓APP客户端

1ff4f910027b398 · 发表于 2020-9-2 22:13:18

小内哥哥发表于 2020-09-02 10:14
3 p% j) {9 ~, S. @, v原来这里面也有人玩私模

不是私模呀，这是是EA3换了线和sf套，手里另外就是条dk3001pro了，私模玩不起啊

来自安卓APP客户端

cantorbo · 发表于 2020-9-2 23:41:11

两个问题注意一下。首先用的电压太高，很多部件都裸露着，存在很大安全隐患。再者就是这个台锯的结构是存在问题的，不能把锯片直接固定在台面上。一定要有升降结构。

来自安卓APP客户端

1ff4f910027b398 · 发表于 2020-9-3 10:30:16

cantorbo 发表于 2020-09-02 23:41+ B; ^3 i7 a2 P" O2 l! {. p( R" J
两个问题注意一下。首先用的电压太高，很多部件都裸露着，存在很大安全隐患。再者就是这个台锯的结构是存在问题的，不能把锯片直接固定在台面上。一定要有升降结构。

感谢指教！首先电压高的问题是这几个电机本身所决定的，并且可控硅调速+整流桥比大功率开关电源或动力电池+pwm调速的方案便宜不少，体积也小很多，同时这样只需要一根电饭锅线即可供电，简洁不少。但是安全隐患的确大一些所以我进行了有效的接地和漏电保护。diy台锯这种驱动方式值得考虑。其次升降的问题可以通过双台面方式解决。切割金属的话感觉锯片主轴直接固定到台面上可能更结实？个人愚见，如有错误还请不吝赐教

来自安卓APP客户端

龍づShengWo · 发表于 2020-9-3 17:42:52

这张图片里面楼主把两个电机带动台磨是何意，动力不足吗

来自安卓APP客户端

无事不生非 · 发表于 2020-9-3 18:23:18

嫦娥大叔发表于 2020-8-28 16:51
1 X! I: S* ?# Q如果没有成年人指导的话，你让我们这些叔叔大爷爷爷们的面子往哪里放

其实就是个钱的问题。8，90年代前的鸡汤文，一个美国初中学生，在自家车库用焊枪把铅笔芯变成了金刚石。

嫦娥大叔 · 发表于 2020-9-3 21:04:09

无事不生非发表于 2020-09-03 18:23' }; }5 o, V# t' n
其实就是个钱的问题。8，90年代前的鸡汤文，一个美国初中学生，在自家车库用焊枪把铅笔芯变成了金刚石。

是的，首先得有条件，然后还得有兴趣，愿意自己鼓捣

来自安卓APP客户端

1ff4f910027b398 · 发表于 2020-9-3 21:07:55

龍づShengWo 发表于 2020-09-03 17:42% [! u- A& S+ O, O* J
这张图片里面楼主把两个电机带动台磨是何意，动力不足吗

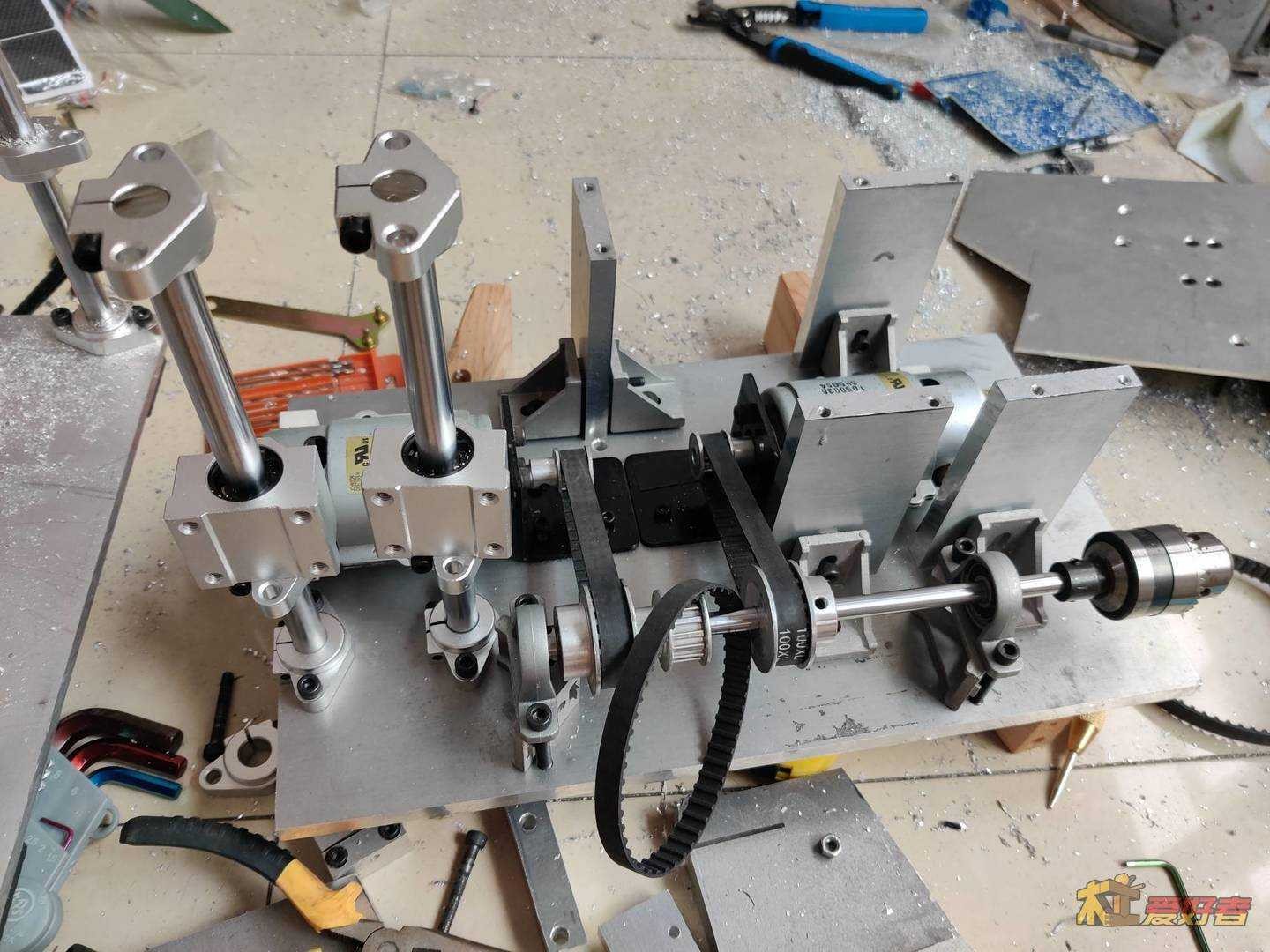

这个是台锯的中转轴，本来设计是为了能够方便拆卸台面和能够将大尺寸的同步轮转化到锯片主轴处小尺寸同步轮，钻夹头是随手加上去的。俩电机驱动台锯，一来是因为单个电机120v，俩串联正好可以用220v交流整流带动，二来这个台锯主要用来切割铝合金板，这样会比较生猛，切割十分迅速

来自安卓APP客户端

cooperdown · 发表于 2020-9-3 23:42:34

拜读了加油

无事不生非 · 发表于 2020-9-5 18:00:40

CSAT-RBP 发表于 2020-8-28 16:45
( n9 b% O/ U1 o3 G# f7 j现在是台锯部分特写4 B @% s. o& _! a0 l# Q
p1，锯片主轴，用了4个带座轴承直接固定到台面上。' W/ M7 l. ^5 ]* u
p3，双电机串联为锯片提供动力。实 ...

请问下楼主，你这个台锯用的什么轴？我看淘宝上有硬轴和软轴，不知道有什么区别？
