DIY全金属多功能微型台锯/台钻/台磨三位一体

心佛即佛 · 发表于 2020-8-28 17:57:35

CSAT-RBP 发表于 2020-08-28 17:103 ]' u$ N! r: ]2 n# z, q
说一下后期的思路
) i2 e% V, ^' C# d# j% Z H# A2 _1，之前听别人人指教后给小台锯加上了分料刀，但是目前由于锯片护罩的缘故暂时安装不了，正在构思, I6 S7 w* n1 J' t, q+ J6 D
2，给微型台钻设计一个把手& w- m7 v7 n6 u" f' [% x" q
3，diy一台微型旋风积尘器并完善防尘方面
- Q: _* z* c7 y3 c4，设计可拆卸式台面
下面这张图片便是即将打算diy的小cnc

这是打算攒个小立柱机器吗

1ff4f910027b398 · 发表于 2020-8-28 18:01:08

心佛即佛发表于 2020-08-28 17:575 F) \3 g- n( ]+ ?" `
这是打算攒个小立柱机器吗

嗯，之前搞过一个6090的动龙门，还上了五轴。感觉太大了，费钱费时费力，现在搞个小立柱挺好

1ff4f910027b398 · 发表于 2020-8-28 18:05:55

hjn12999 发表于 2020-08-28 17:54
! M# H. \/ @2 u9 e/ c; a2 B高中生搞这个，现在孩子喜欢弄这些的好少了。回想起我的小时候。没那么多资源，一个小玩具电机都如获至宝。

的确是，我小学时资源非常少，直到接触了淘宝……
之前还有几个好友一起玩的，但是经过高中三年一过滤基本都放弃了。

liujxf · 发表于 2020-8-28 18:13:12

神啊，等待售价

1ff4f910027b398 · 发表于 2020-8-28 18:21:27

liujxf 发表于 2020-08-28 18:13
7 [7 T$ e1 u |) |) _" D神啊，等待售价

自己做着玩儿，自己用。哪有什么售价

成本400-500吧，别说出售了，估计都没有人抄作业

0风之竹0 · 发表于 2020-8-28 19:44:20

光轴滑块多少一个买的上下会有旷量吗？有种石墨烯套筒的滑块看他们说没有间隙

fkoff · 发表于 2020-8-28 20:01:22

缺陷就是锯片没法搞升降

台钻部分不如分开，这样和台锯整合搞得两种都不好用

1ff4f910027b398 · 发表于 2020-8-28 20:08:08

0风之竹0 发表于 2020-08-28 19:44
4 r) b9 m8 z' J3 |光轴滑块  多少一个买的   上下会有旷量吗？  有种石墨烯套筒的滑块  看他们说没有间隙

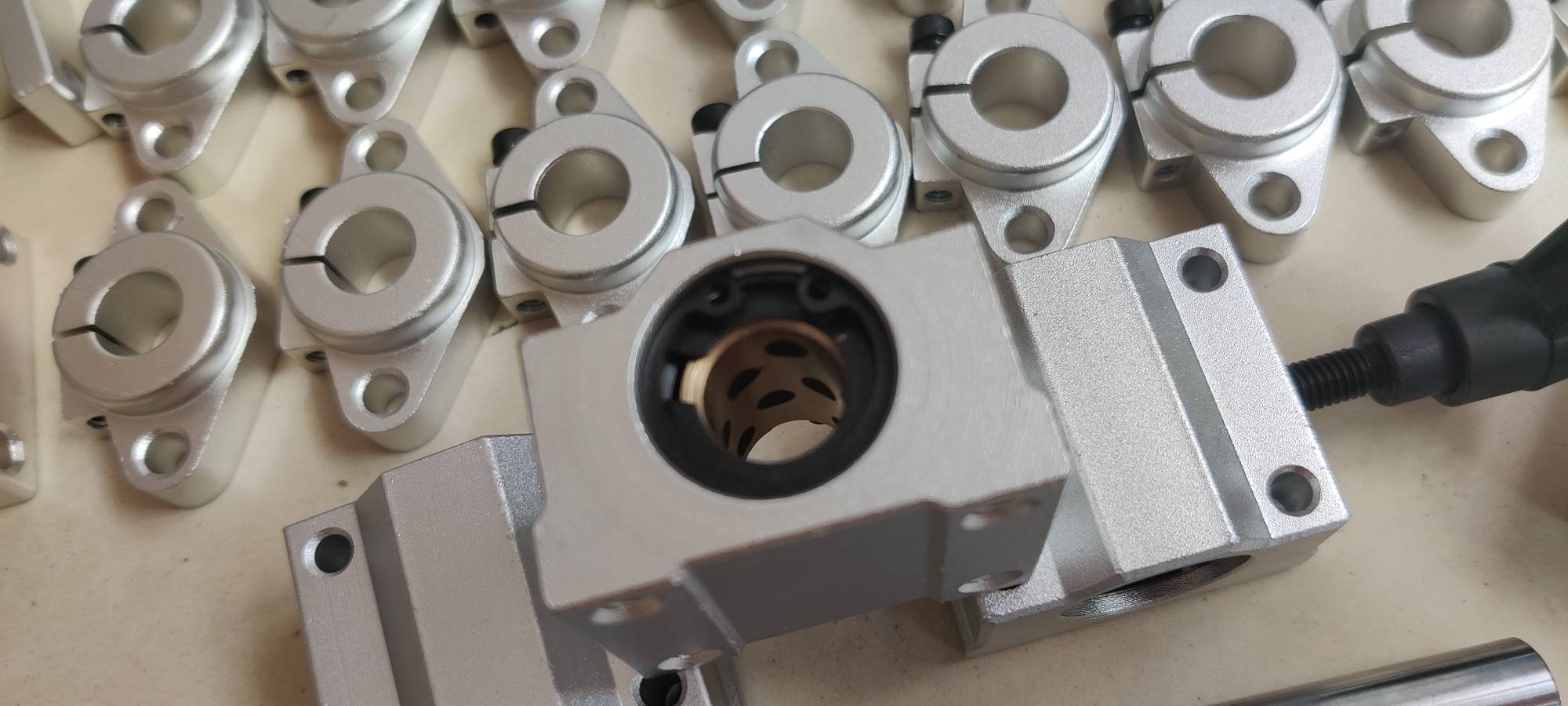

我用的就是你说的那种滑块。
间隙比普通滑块小很多但不是没有哦。
某宝16米一个购入，12mm内径
方轨才是真正试不出来间隙的，但是贵很多，安装也复杂
主要看需求吧，像我做这个精度要求不高就用了这种滑块，我做cnc就要上方轨了

1ff4f910027b398 · 发表于 2020-8-28 20:22:24

fkoff 发表于 2020-08-28 20:01 M7 @1 f$ W b# f' A# N: m
缺陷就是锯片没法搞升降台钻部分不如分开，这样和台锯整合搞得两种都不好用

可以升降，我的想法是搞双台面，也用光轴滑块。第二个台面也可以方便拆下，这样必要时就不会牺牲切割厚度了。目前材料未齐还未开工。

至于合与分的问题……本来也是有所取舍，二者都是有利有弊，关键看自己的使用需求了，结合我之前的使用经验来看合起来似乎更好一些。当然毕竟不是量产商品机不需要考虑普适性。
感谢指教

0风之竹0 · 发表于 2020-8-28 20:32:14

CSAT-RBP 发表于 2020-08-28 20:08
& ~: V; f1 T' i# x! {8 q1 g我用的就是你说的那种滑块。
4 h6 X. r4 z) n间隙比普通滑块小很多但不是没有哦。
* n: P6 C! d8 ~/ g7 H* k某宝16米一个购入，12mm内径
9 S( M( t: D6 K方轨才是真正试不出来间隙的，但是贵很多，安装也复杂6 _' F5 ~: }9 O `- ~+ F4 ^
主要看需求吧，像我做这个精度要求不高就用了这种滑块，我做cnc就要上方轨了

12的光轴还是细了用20的一个石墨烯滑块30左右国产线轨的滑块也30左右就线轨贵一点

1ff4f910027b398 · 发表于 2020-8-28 20:42:40

0风之竹0 发表于 2020-08-28 20:32) l E+ B( \; {% x _/ N% \( E1 j
12的光轴还是细了  用20的   一个石墨烯滑块30左右    国产线轨的滑块也30左右   就线轨贵一点

我觉得还好了

因为我这个是参考某宝的小台钻d的

我看他们用的也是10或12的光轴。换20的估计用一根就够了。
国产方轨滑块这么便宜了，我记得初中买了一些15和20的滑块都是四五十一个

感谢指教！

木工爱好锯 · 发表于 2020-8-28 21:37:40

大学期间可以大搞特搞了！

changxing · 发表于 2020-8-28 21:39:41

高中生弄这个,点赞
分开弄更好用,多合一的,有点鸡肋

1ff4f910027b398 · 发表于 2020-8-28 22:03:04

木工爱好锯发表于 2020-08-28 21:37
$ P2 g3 E" d8 K) s/ G+ l大学期间可以大搞特搞了！

不是这么回事吧

我被浙大录取了，感觉不会比高中轻松……还是要以学习为重吧

1ff4f910027b398 · 发表于 2020-8-28 22:05:27

changxing 发表于 2020-08-28 21:395 h8 n% H/ K' u) o" i2 W
高中生弄这个,点赞
4 n0 _) y; x. O* n7 R; r分开弄更好用,多合一的,有点鸡肋

谢谢

。合起来的确有一些鸡肋，但也不是没有优点，制作前还是有所考量的
