1.1.2、各种机器架构
0 n. t* q! I' S  G        我对于各种机器架构的性能与特点，在这里进行一个简单的理解说明。

- r' w4 x5 A, F5 P% Z; ?  g4 hA、立式A柱结构：这种架构是最常用，最普遍的架构。就是一根立柱，立柱上有主轴。下面是X，Y轴工作台。这种架构的特点：经济、简单、相对可靠、易于制造、装夹方便、使用方便。所以大量的装备在目前市面上。（这种架构经济是因为架构简单，易于加工与制造。装夹方便，那是因为不像龙门这样多根柱子。使用方便也是因为少了那个柱子，操作时可以更容易靠近工件，易于观察。不过我们的的小雕刻机不是很在乎。）缺点是：Z轴相对不稳定、X轴行程受限制比较大、工作台稳定性相对差等。（Z轴相对不稳定，那是因为是单边，属于单臂结构。不像龙门那样对面还有一个支撑扶着刚度那么大。因此Z轴上下滑动模块相对要做得比较大来提升刚度。那么同时问题也就来了，惯量变大了。所以很多这样的设备在Z轴上都进行了配重设计。又因为Z轴的架构，不可能做到太长。做得长悬臂就更长，就更不稳定，随之而来的问题就更多。所以我们看到这种架构X轴能有1米以上的就非常少。工作台稳定性相对差，那是相对龙门架构的工作台。工作台与底座相对运动的连接，用的是导轨就是我们所说的硬轨。而现在更多的是用线轨。硬轨因为接触面大，适合重切削。但是摩擦系数高，所以不适合快速移动。线轨摩擦系数小，适合快速移动，但是刚性不好。所以这种架构的工作台，是通过导轨两层相连的结构。机器里最不稳定因素之一就是导轨。所以这样解释，相信大家应该能明白为什么说：相对龙门架构的工作台，没有那么稳定了。）那么在这里拓展一下，铸件导轨的刮研技术，也叫铲花，铲刮。各地叫法不一样。其实我想告诉大家一点，你认为平面加工精度最高的平面磨床，加工出来配合用的两个平面其实是不平的（这句话有点拗口）。简单片面的一句话讲，就是告诉你，磨床磨出来的两个面不平。即使平，以后也会变形（什么材料受力了、时间长了都会变形，只是大小而已），接触面会不好。而且面与面的接触是面接触或线接触。所以就要用到刮研技术。优点：点接触，藏油、越用越精密。刮研是们手工技术活，是靠人手工一点一点的铲刮、着色、配合无数次的重复做出来的。每平方厘米要有多上个接触点是有规定的。能铲出鱼鳞纹、燕尾纹等，非常漂亮。话说目前市面上精度最高的机床，用的都是硬轨。几乎所有的磨床用的都是硬轨。不过现在做机床，用刮研技术的很少了，成本高时间长嘛。刮研一般用在导轨，或者需要相对滑动有支撑的零件上，如磨床主轴与铜套。所以以后你看到什么机器上是有用刮研技术的，那机器一定不会太差！

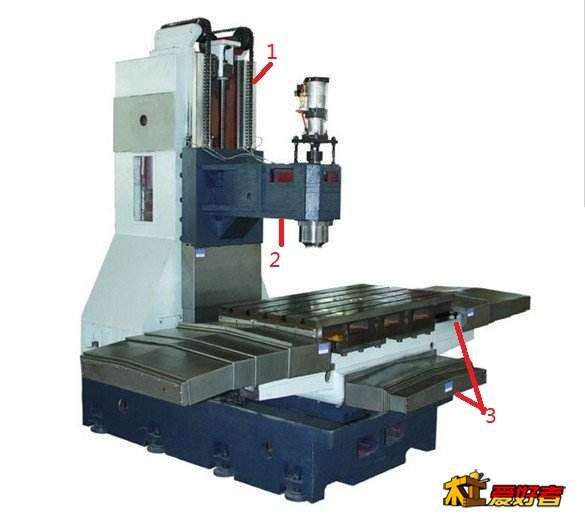

& L# R* u8 `: c3 t1、Z轴的配重   2、Z轴的悬臂很长    3、X、Y轴上下两层结构。

, P( r6 E3 @, E, b) [
0 f( n& k+ N- P5 s) q. u% f6 b

配料

心佛即佛 发表于 2019-12-1 13:29
" k+ I7 W7 j$ l您客气了，写的很好。我自己攒了一个小立柱，本来想开贴说说过程的但一直没有时间。现在看来请木友们来你 ...

9 v) G# `3 G* H  q$ g 是您客气了，其实我也还有很多不懂的地方。只是说出一些我对这些东西的理解，大家交流一下，这样我也能有个提高。正好说到立柱架构，有不足的地方请您补充。后面我再慢慢补我对动龙门与定龙门的理解。
5 M3 X& C  {' a. ]  p2 G

qq7426

组装看网上小日本的就行。接线百度。所谓技术，很多大神不知道讲什么，主要是他们都懂，对于懂的，他们自认为不是技术了，可他们又不知道谁不懂，哪些不懂。随便发不如不发。到时候怼上了，又闹心。有时提问了，大神看了，自会解答，当然这也是看大神心情和时间了。至于刀路，这块很讲究，但每个软件放的方法都不一样，谁能都懂呢。硬件也是一样，开环，闭环，伺服，丝杆，导轨，机架，主轴，都不尽相同，不可能都去用过，只能方向性讲。有本书叫机床数控化改造。可以看看。还是数控刀具书也能参考。具体还是得实践才能有经验。三四个月的数控生涯太短了，路还很长。你写一堆，证明你在不断学习，这是好事。其实后期还是看设计做图。

来自苹果APP客户端

glike

qq7426 发表于 2019-12-01 14:56
  d* M2 d5 K+ K" Q8 J3 x组装看网上小日本的就行。接线百度。所谓技术，很多大神不知道讲什么，主要是他们都懂，对于懂的，他们自认为不是技术了，可他们又不知道谁不懂，哪些不懂。随便发不如不发。到时候怼上了，又闹心。有时提问了，大神看了，自会解答，当然这也是看大神心情和时间了。至于刀路，这块很讲究，但每个软件放的方法都不一样，谁能都懂呢。硬件也是一样，开环，闭环，伺服，丝杆，导轨，机架，主轴，都不尽相同，不可能都去用过，只能方向性讲。有本书叫机床数控化改造。可以看看。还是数控刀具书也能参考。具体还是得实践才能有经验。三四个月的数控生涯太短了，路还很长。你写一堆，证明你在不断学习，这是好事。其实后期还是看设计做图。

+ o' ~% C# a5 V/ a/ v- m机器的结构设计、加工组装的过程说它是艺术都不为过，不是看一下谁谁的那么简单，专业大神讲解还是多听为上哈说错勿怪

来自安卓APP客户端

qq7426

glike 发表于 2019-12-01 15:20
! M0 U$ Y$ e: `* f" k+ R% B机器的结构设计、加工组装的过程说它是艺术都不为过，不是看一下谁谁的那么简单，专业大神讲解还是多听为上哈说错勿怪

是啊，人总在学习中进步。每个人都不可能完美，要学的东西太多

来自苹果APP客户端

配料

qq7426 发表于 2019-12-1 14:56
/ v. G: i6 X9 x/ M8 R6 P组装看网上小日本的就行。接线百度。所谓技术，很多大神不知道讲什么，主要是他们都懂，对于懂的，他们自认 ...

2 G% U$ \! }* F8 ?3 X; V+ ^4 a. {  谢谢您的回复，我觉得您讲的很有道理。就像我前面说的，每个人都有自己的想法。即使一个事你做得再好再完美，都会有人不满意说这说那的。这种事情见得多了，现在也释然了。刀路是很值得研究的一个东西，跟您一样，我觉得这个是需要深入去探讨的东西。在后面到软件控制这块的时候，希望您多给意见多多参与，让我们大家学到更多的东西。您也给出了很多题目，这些都是与设备息息相关的东西。比如什么是开环、闭环、丝杠、伺服等。这些后面陆续我也会总结一下我对这些东西的理解。确实还在学习，毕竟您也知道，这块的东西太多太深。不可能什么都知道得透彻，只能是讲个方向性的东西。有些知识点，大家用得上的可以自己再继续深挖。已经知道了的，就当是个故事看看。有讲得不对的，还望大家多多指出，让我们更快进步。
) H- v1 r. n& B0 A" Y$ c, L' P

glike

qq7426 发表于 2019-12-01 16:24
: g& Y: \8 ^2 s% p是啊，人总在学习中进步。每个人都不可能完美，要学的东西太多

$ E% g" p9 f1 @5 z7 f有些知识还不如点到为止，就像掉进雕刻机这个坑里，本想尽快搞定脱坑，却越陷越深

来自安卓APP客户端

qq7426

glike 发表于 2019-12-01 17:54
有些知识还不如点到为止，就像掉进雕刻机这个坑里，本想尽快搞定脱坑，却越陷越深

  }3 [+ d; G; \. B/ r/ D一样。本来型材机，现在铸铁机。从1千到万挖的不是一般深

来自苹果APP客户端

配料

glike 发表于 2019-12-1 15:20
- D0 f2 O/ X/ f6 k* O, g, H3 s机器的结构设计、加工组装的过程说它是艺术都不为过，不是看一下谁谁的那么简单，专业大神讲解还是多听为 ...

( U: M0 j. d5 i 我也是这样认为的，说是艺术一点都不为过。跟您说个我自身的例子来诠释这一点。一次我有机会去看到日本人装配。更多的细节不说，就说给轴承加润滑脂（黄油）。现在你可以马上想一下我们一般是怎么装的，用手指挖一坨，然后裹上去是不是？但是日本人不是，他们是戴着白手套，用注射器装的。他们的解释是，装配这件艺术品是件很神圣的事。装配是很干净的事情。为什么用注射器装，因为每个轴承要用什么牌号的油，装多少cc是有规定的。装多了影响高速运行的顺畅，装少了润滑不够，可能会导致还没到保养期提前损坏。如此的例子还有很多。所以在这里也不怕讲。哪家厂家说他们做的设备是多么多么高精度的设备如何如何。你就问问他，他们公司干这个多少年了。某些高精度设备或者零件的装配，没有十年以上的经验积累与传承，是没那么容易装出来的。所以您说得很对，还是要多方学习。很多是别人的看家本领，也不会说出来。能说出来的，都是不怕你学或者你学不会的。就好比丰田汽车的零库存装配。
. T  @9 Z  `* Y7 d4 ^" F1 t; h! V2 v

配料

1.1.2、各种机器架构

B、龙门架构

其实龙门架构对于加工中心与雕刻机来讲，才是最理想的架构。龙门架构基本上又可以分为两种：动龙门与定龙门。这两种架构的特点，之前的大神们都讨论透了。他们的见解比我要高。我在这里也偷个懒，想具体了解的还是翻翻之前的帖子看吧。或者哪位大神有时间的，在这里发个帖子。给大家解释一下这两种架构的特点与优劣，在此谢过！

C、卧式加工结构

卧式结构其实也可以分成两种，一种是定柱，一种是动柱。

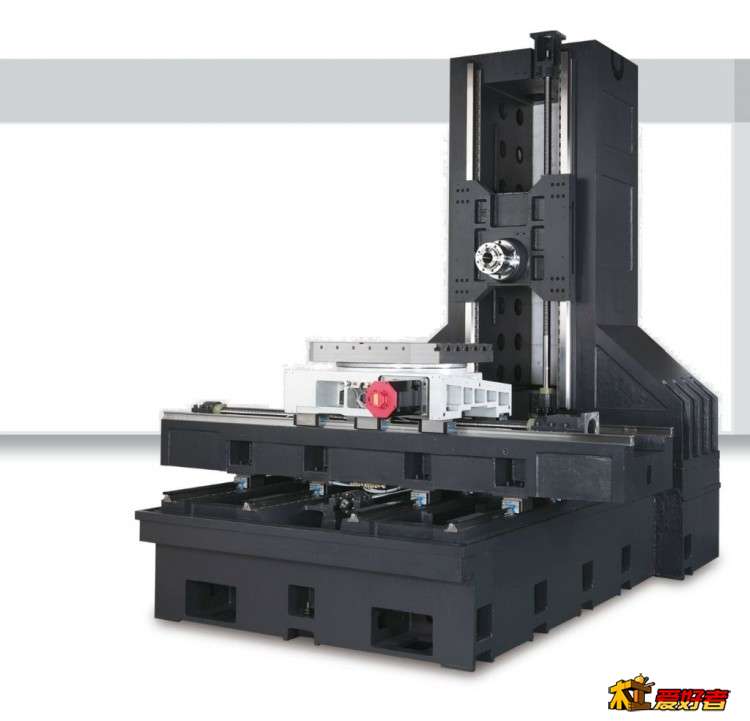

目前世面上的卧加要比立加少很多很多，卧加的价格也要高很多。卧加这种结构有其特点。卧式结构的优点：主轴刚性好、能加工大型零件、加工时铁销往下掉、易于装夹。（主轴刚性好，因为很多卧加的主轴都是在立柱中间的。就好比装在龙门里，所以刚性会比较好。能加工大型零件,是因为有些卧加的工作台是不动的，就是前面说的动柱的，所以能承载很重的零件。加工时铁销往下掉，当然了是在侧面加工的。就好比我们雕个牌子是侧面雕的，木削不就都往下掉了吗。这样没有铁销堵刀，刀具耐用以及精度要高。所以说我们如果雕刻东西的时候，如果可以同时把木削吸走。应该会是对刀具好一些。当然，主轴转速那么高，理论上来说产生的离心力是会把木削甩出。但是同时刀具内外侧会产生空气差，同样会有几率把木削卷入切削点。大直径的刀与高刚性床子，加上软木可能不觉得。但如果床身刚度、主轴精度不够，又是细尖刀，又是硬木呢。这点值得大家考虑。）缺点：造价高、观察不容易。(因为结构的问题，以及用的场合比立式结构的少，所以当然造价高了。侧面加工的，几乎对刀什么的要在侧面看，还是很麻烦的。)好了，机架部分差不多就说到这里。还有什么不够的请大神们补充。下一次就整理说传动部分，包括丝杠、导轨选型安装等。
