楼主: myydno1

DIY金工微型台锯

    [复制链接]
 楼主| 发表于 2019-12-16 11:03:41 | 显示全部楼层
365997450 发表于 2019-12-15 20:45
! n+ e8 M/ L6 s2 r+ @- i, X感觉下这么大血本不如做个滑动切割
. m! l6 _* {: F* _, H+ r
这没办法,锯切金属需要非常坚固的机身,如果要做成有精度保证的滑动切割,那造价直线几何倍数的增加(高精度的重型线轨价格非常非常贵)。- Y8 P6 p; |  n' X2 v
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-25 11:41:07 | 显示全部楼层

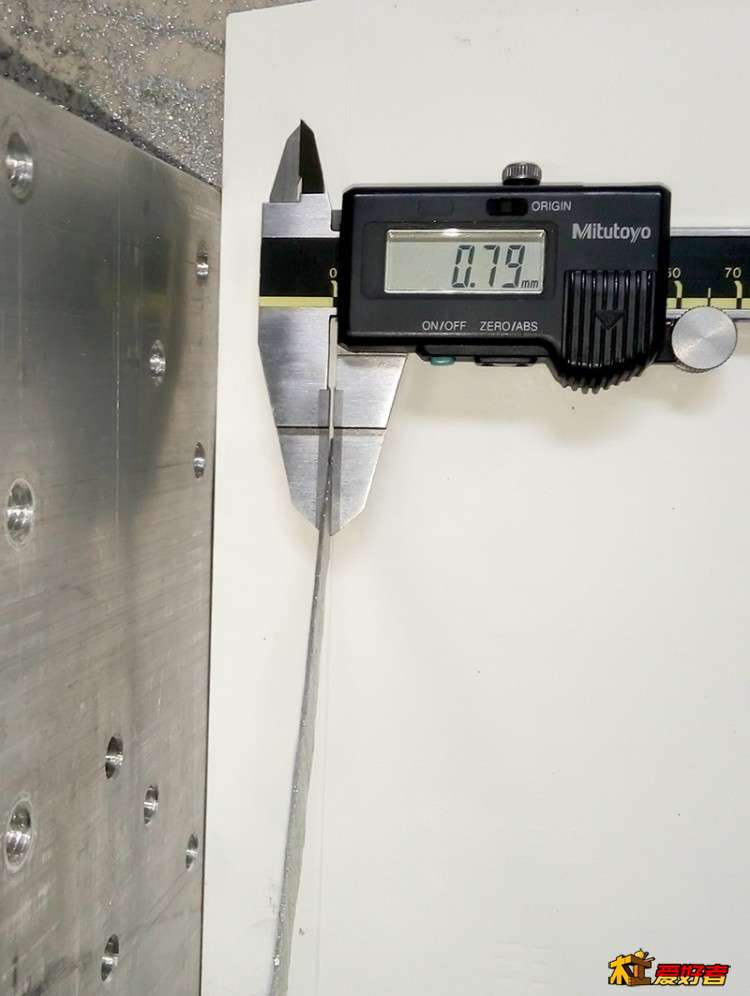

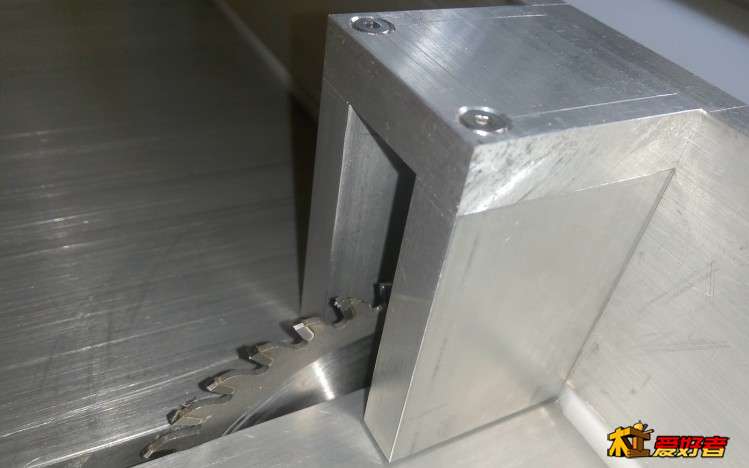

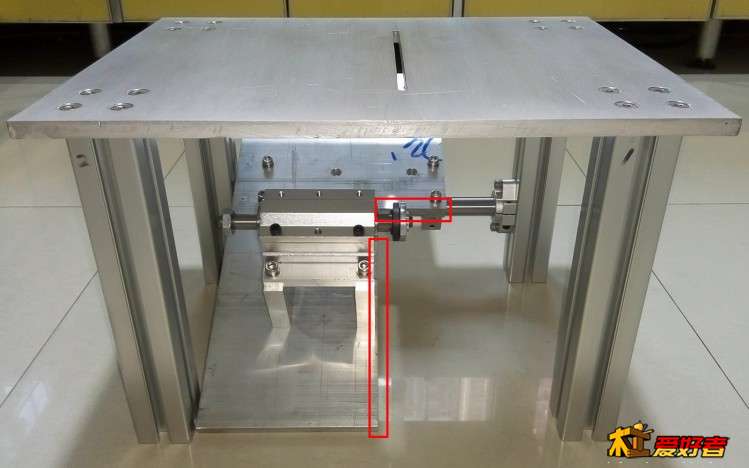

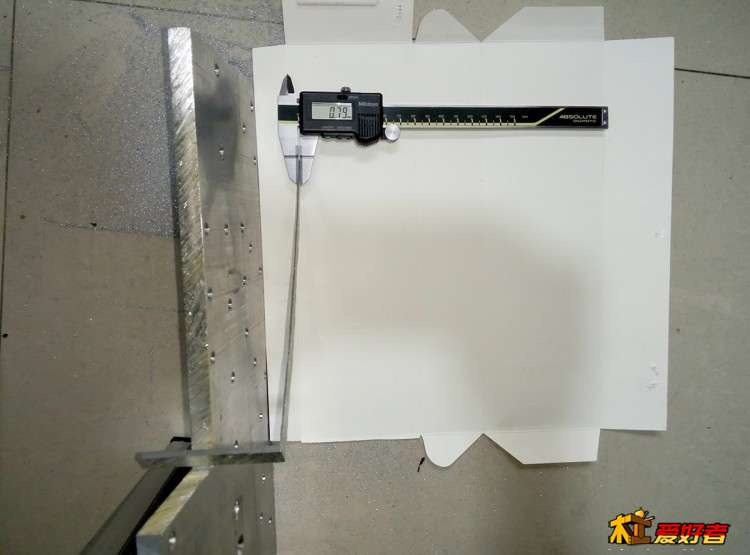

今天开始做锯片下面的集尘盒,结果发现电机板前期下料不精准,多出了1.5mm很碍事必须锯掉。
+ N; B7 o! r9 A9 \ P91106-A.jpg
0 l1 j5 `! x  Y
5 x% J* P4 y, G) b
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-25 11:42:07 | 显示全部楼层

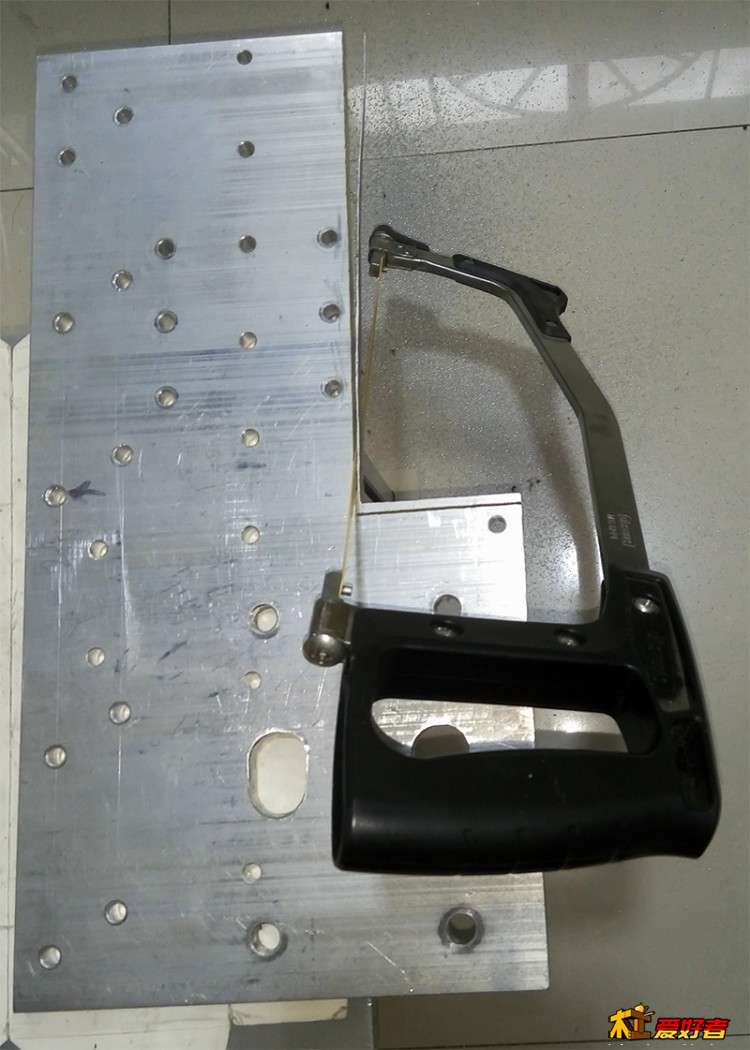

于是上手工锯。。。& o: y% L& e' u, A! b# w( W' U
P91222-154230.jpg 5 ?! B5 `5 x6 m2 O

  O' X' T) \! t  t3 H: \1 Y, g
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-25 11:46:28 | 显示全部楼层

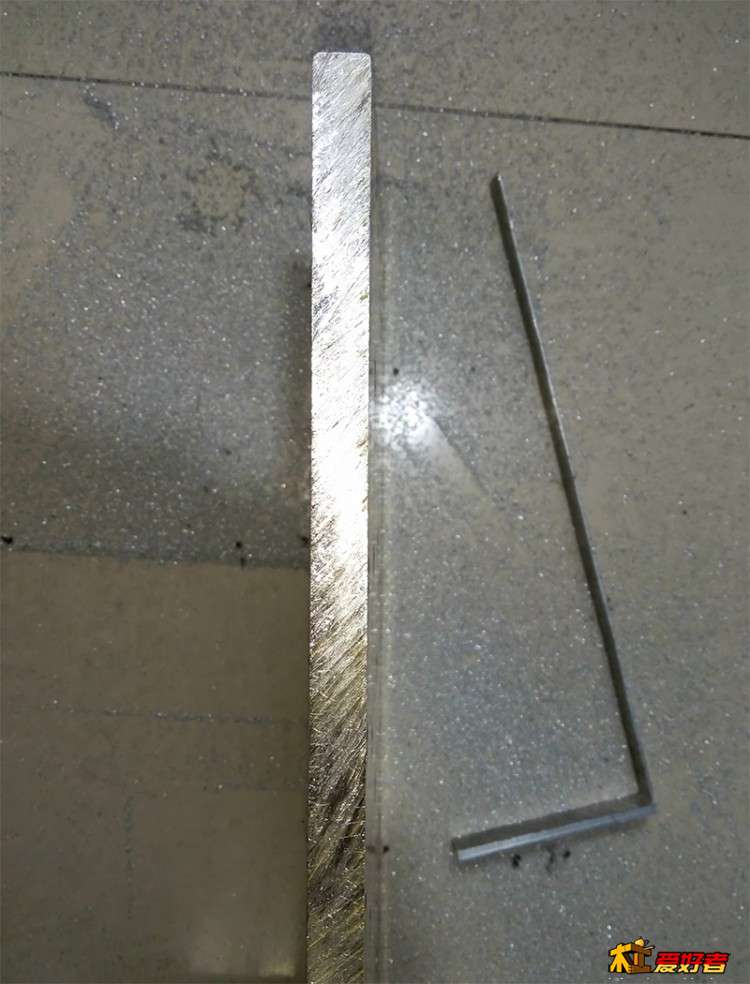

花了整整一个小时终于搞定(台锯几分钟的事情),累的像狗一样。。。这就是我为什么要做本台锯的原因。" f/ l3 f9 c1 g4 }) h3 ^8 v0 o3 A
% j# a4 q6 Z% P) h+ }5 G2 y7 t) q9 _4 S

: x: u# p, p/ }* ]) \1 w P91222-155158.jpg
# @4 T# J4 P- @/ H/ ]6 m. T( a* y& e; \; J0 n( E# G  P- t  n

) U3 o* U4 J/ B& n( ~; }7 G P91222-155255.jpg - r4 e, k! p2 z. i) _! g

; V9 Q; Z. q, Y" a1 m4 o/ Z9 M: q: C, v0 |4 X( U

+ C+ e7 w6 t+ n7 o1 a
- {8 d6 ~' t# t9 r! q/ b
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-25 13:58:31 | 显示全部楼层
本帖最后由 myydno1 于 2019-12-25 14:18 编辑
; z2 B* i, h! z. r  s5 @& x$ ~  H8 t4 v* o

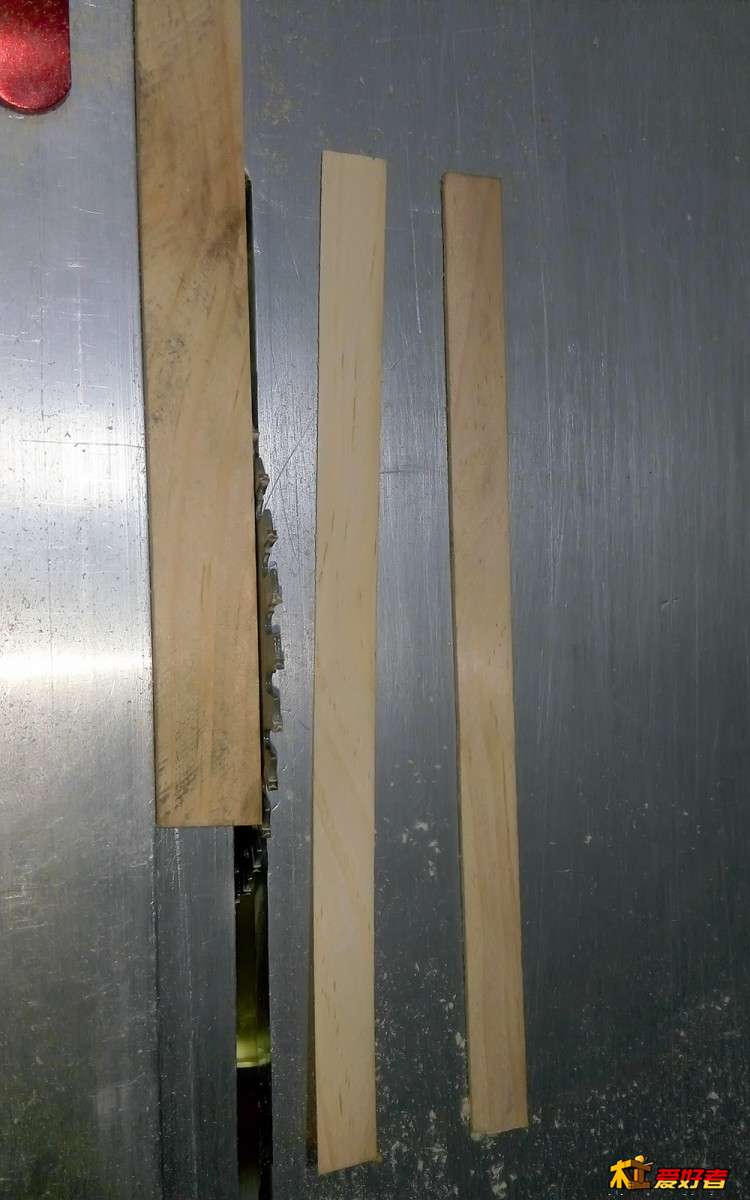

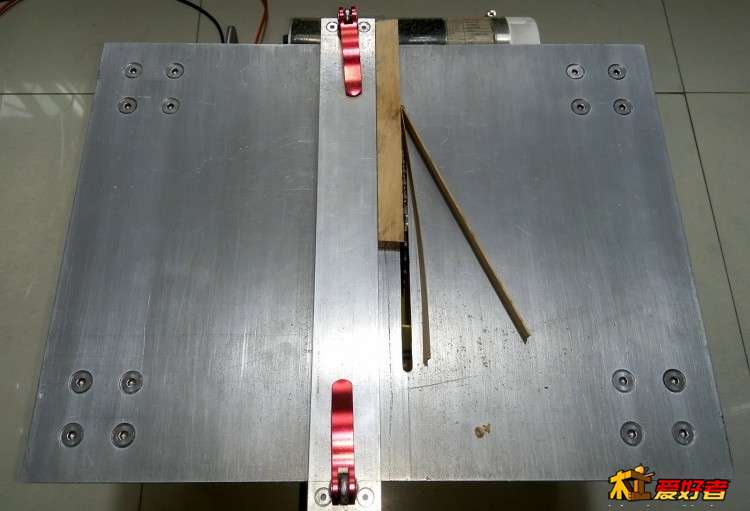

前几天空闲时试切了二片木皮。随手找的装修留下的松木。
: p* |, U9 y# g- W2 O: L P91225-132200.jpg
  }2 Q- F5 f. U' i7 t* D& e4 {' J) {+ y
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-25 14:00:16 | 显示全部楼层

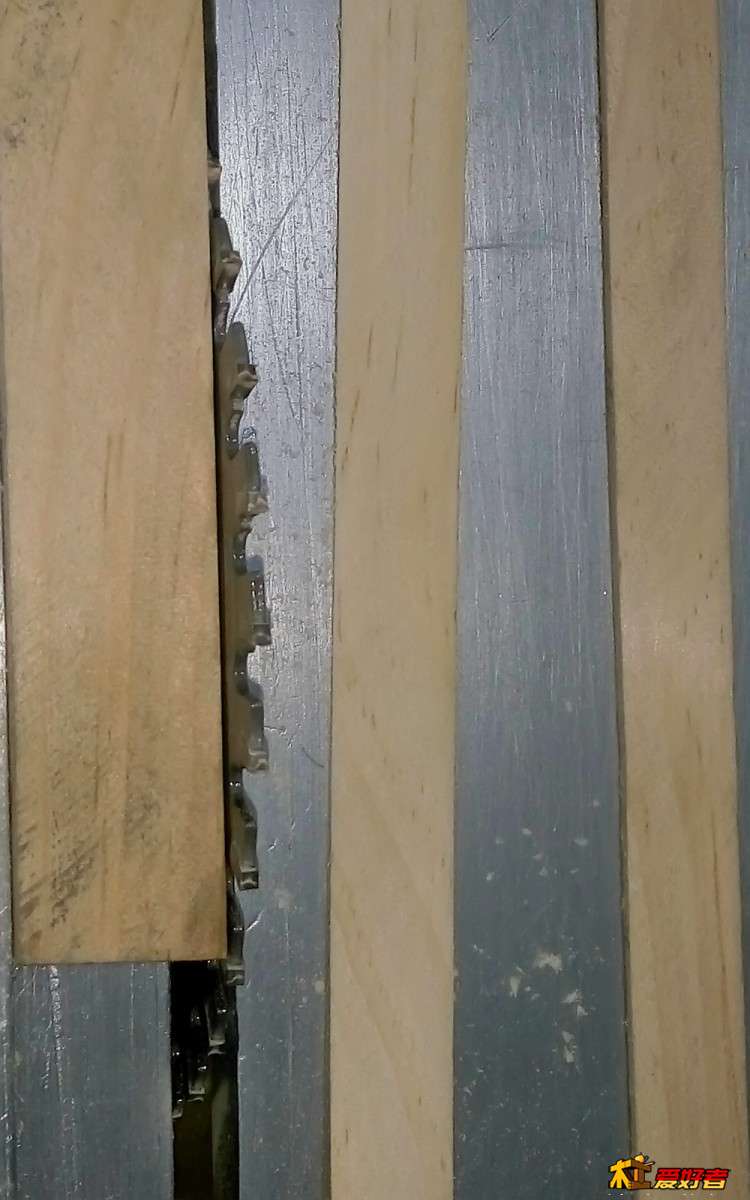

切出的表面非常细腻光滑,手摸上去没有毛刺感。
9 B+ ^% }8 Z! Z1 D P91225-132330.jpg + |6 j# ~4 {! n' \- m6 K' S
: E1 L2 g; h' C
' Z; j7 c0 ?* c# w( i) a$ x
9 B0 j% G7 ]) h0 o, `8 T- k" M+ {  [3 |: f/ S% N. k
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-25 14:06:48 | 显示全部楼层

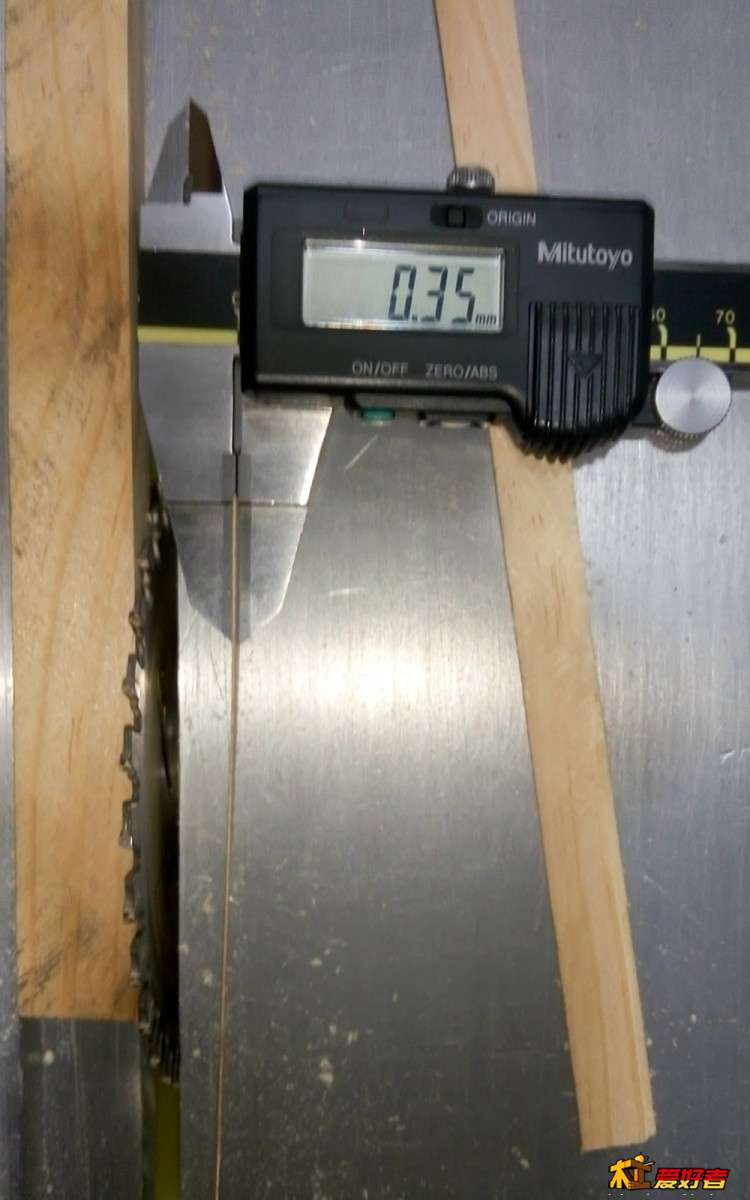

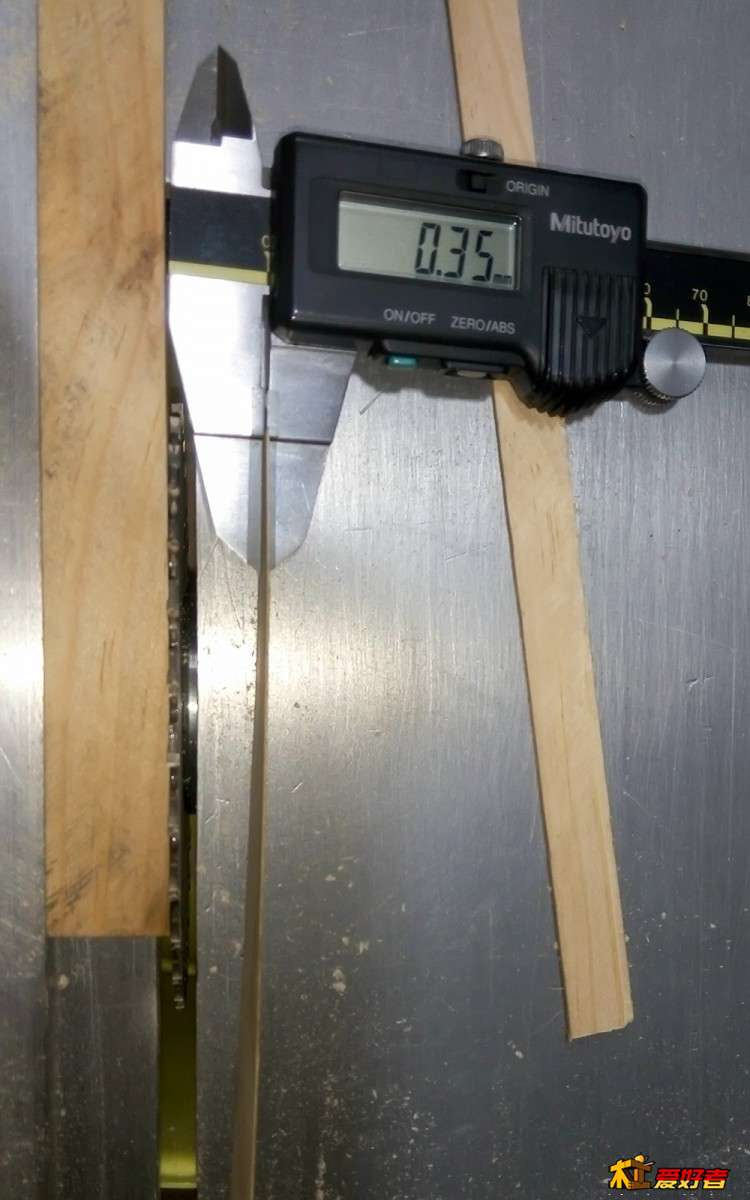

用卡尺多处测了一下,尺寸都惊人的一致,都是0.35mm.
6 q4 Y! b8 X$ s% l6 j. ~这还是用的松木,如果用高密度绵密的高档木材,估计切出小于0.2mm的木纸皮(厚度太薄了,和普通纸张差不多,我只能用纸来形容)应该是没有难度的。9 C5 S* u3 t7 K; H7 w* |
/ t1 o. l0 Q% H& O: j& w, Z. H- J  Z& T; H) l: Q9 y
+ w7 |& q. k' O! u; v& N5 y
- W; L) E9 z4 l9 A2 U; s3 @7 Y. r0 K6 l. c4 D# W7 X6 x" ^4 s
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-25 14:12:03 | 显示全部楼层
本帖最后由 myydno1 于 2019-12-25 14:14 编辑
2 l" G' B" k. }4 {0 O

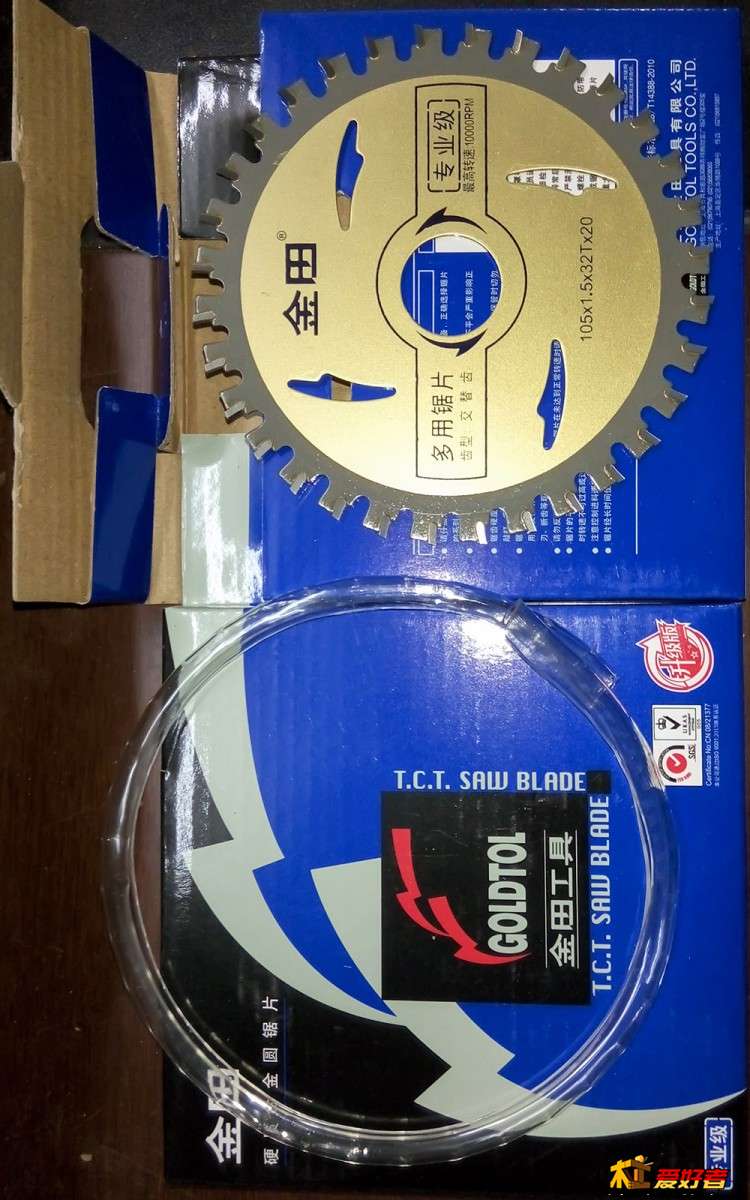

& o$ Q' g/ t$ n1 |- y$ D" j1 _锯片用的是淘宝刚刚买的15元一片的金田锯片。这锯片带消音孔,比我之前用的锯片声音小不少。; t5 S+ ?; ^. e) H: ^

8 j/ c6 K$ l5 S- E( }% _- C* S( g P91127-164104.jpg 4 `+ Y: I9 `+ O: s5 J- w
7 Z: I8 P# h) f1 C0 V! W* I
回复 支持 反对

使用道具 举报

发表于 2019-12-25 15:25:52 | 显示全部楼层
电工,金工加木工,牛逼啊
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-25 15:52:40 | 显示全部楼层
liuwenzheng 发表于 2019-12-25 15:25: V' H4 `3 b- L( W# v
电工,金工加木工,牛逼啊
( v0 A9 e* B) h5 @( ?
我的工作就是电子,机械。木工是纯小白,还没入门。" ~: @. h, H# ^5 V
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-13 22:13:20 | 显示全部楼层

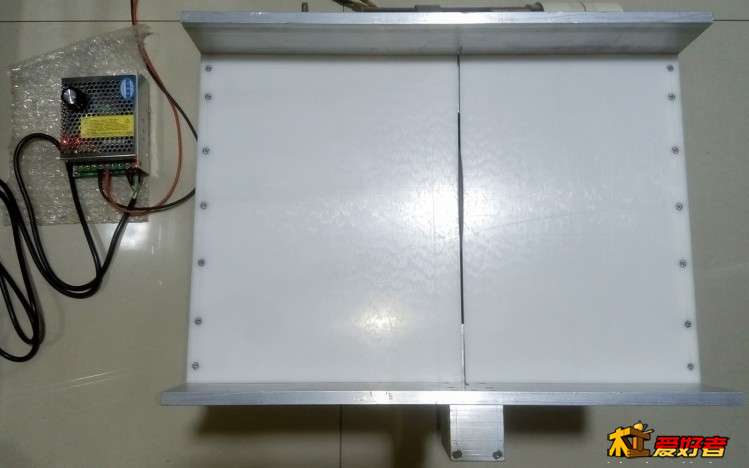

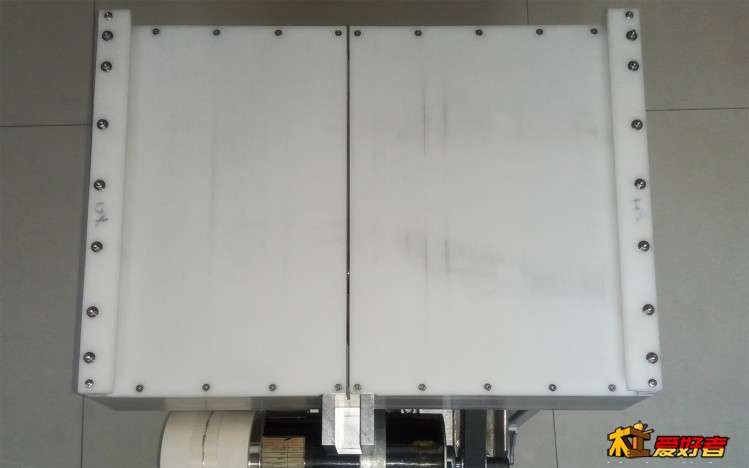

今天用了一整天时间,做的一个推台盒子。) m* P2 T1 W/ Y- l1 b) g" R
材料是厚度5mm纯白POM赛钢板,铝合金是厚度10mmX高度60mm的。+ m& q3 M5 b: }  D
纯白色非常漂亮,我个人超级喜欢。6 [4 A" B/ l! g( G6 o: {
5 B. P9 ~. A* ~( x6 p$ s" ]' F* G+ o7 I0 {* m

1 z! {# W& n2 U
- F) I2 C2 V$ F, f' K
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-13 22:14:48 | 显示全部楼层

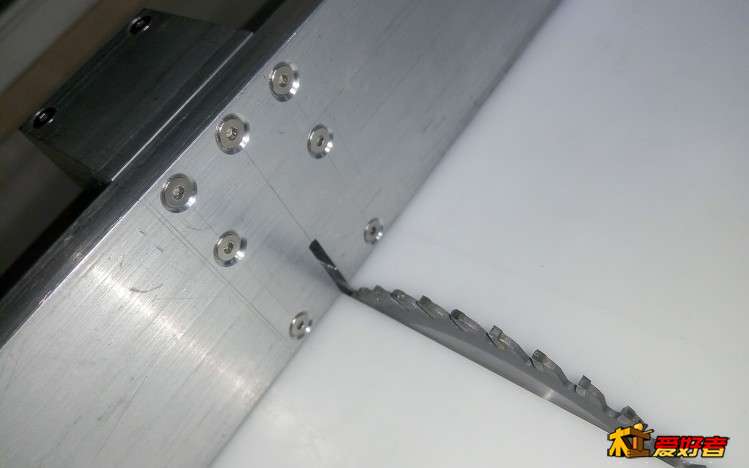

一些局部细节图,还有一些图片后期慢慢编辑后在上。
9 h1 z* K. o6 C, w9 |/ h P00113-155717A.jpg ) b0 S4 t" S* k2 s

, C& m1 M$ K5 c% ~7 _% d* a4 W, Y1 G" T( O/ x& r# Z( g6 ]
P00113-161228A.jpg / z9 I) Q7 a* z; ?4 V8 N9 d& d+ L+ B+ L
. O8 W# i. R1 c8 G
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-14 18:50:48 | 显示全部楼层

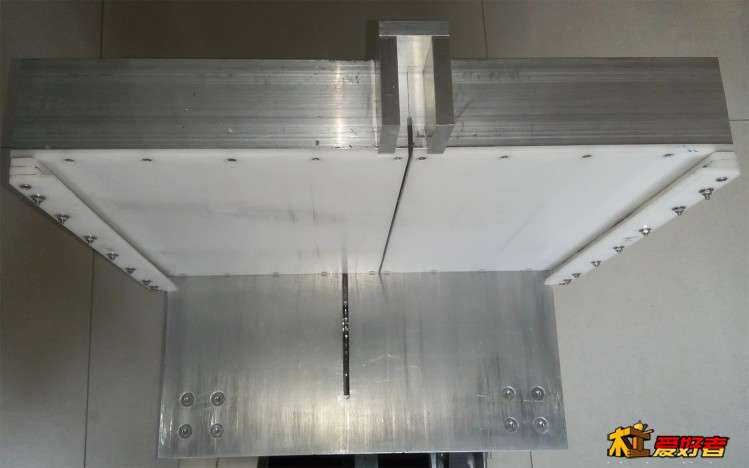

推台背面来一张。1 N0 n% U% j- Z  }# v6 V" X/ [
P00113-160316A.jpg + ~6 c& A; j7 g0 k# ~8 ~' E

! r$ ?) l: l' C6 _7 ~" o1 _
+ v3 H: e8 {( A* A侧面来一张。; B& h- M1 _: h4 Z, I! B

) O& p5 {- C# V5 ~0 f' ~, O  w P00113-160501A.jpg
9 `# \. h! U  y7 p. n" ?4 i( K  C/ u: E' D5 b
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-14 18:53:23 | 显示全部楼层
本帖最后由 myydno1 于 2020-1-14 18:54 编辑 - ]! E4 `. O; k5 V2 p: ?. F
' o( y$ ^% v* a' m% F5 z

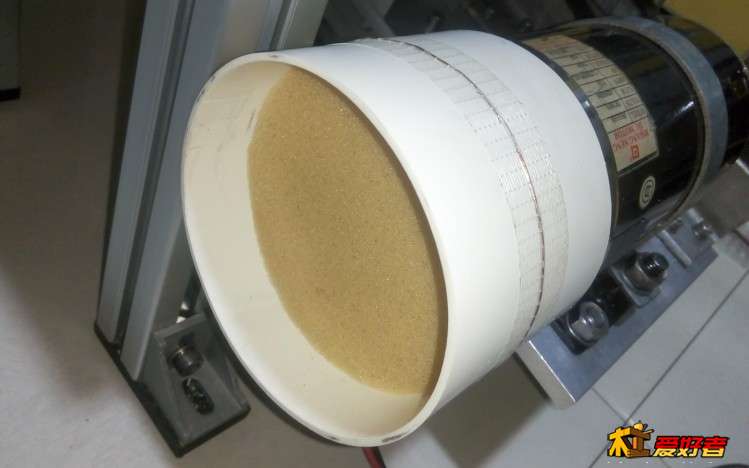

找了一节PVC下水管道,做了一个电机散热吸风口过滤防尘罩,中间用细漆包线拉成网状,里面装上海绵过滤。
+ @) v+ G( }  o; C% {! T$ Z P00113-193808A.jpg - K6 U. x& y" e. R

& y/ s) k; ^* w4 x+ Y, H, J
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-1-27 18:54:25 | 显示全部楼层

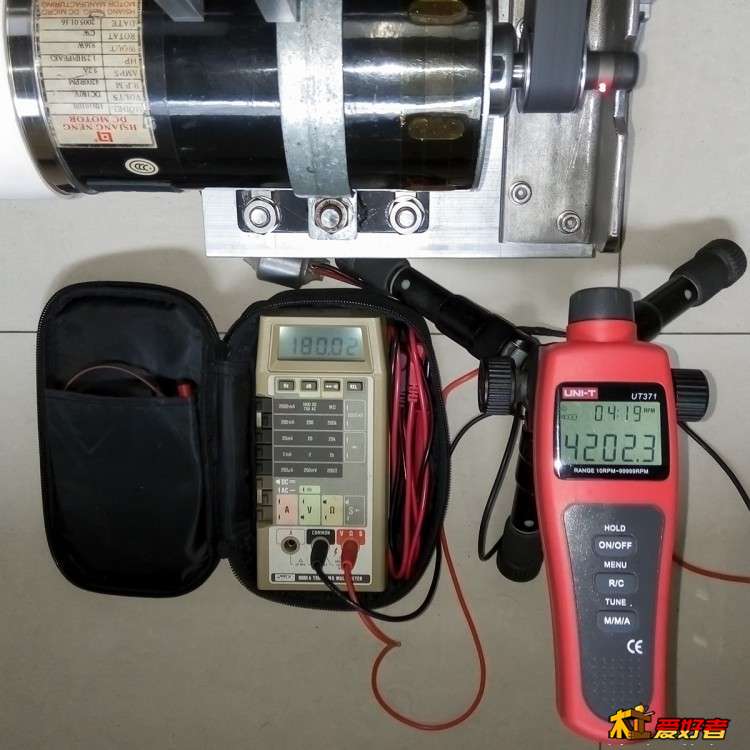

现在冠状病毒闹的,在家没事,就拿出优利德UT371专业转速表,测试一下电机的空载转速。& s  `- E( K% Q, V7 O. r* x; V! v
额定直流电压180V,空载转速4200转,完全符合电机铭牌标示。, r7 o) s0 l3 F
8 `" f" n: A$ p1 |' D
6 D  E* w) ?. {) m5 r: I
回复 支持 反对

使用道具 举报
