DIY金工微型台锯

myydno1 · 发表于 2019-11-25 23:45:44

本帖最后由 myydno1 于 2019-11-26 00:31 编辑

到本论坛有一段时间了，一直是潜水状态。学习到很多有用的知识，再次感谢大家。

我看大家都在做木工台锯，我今天发一个自己做的微型金工台锯（主要锯切厚度20mm以下的铝合金板）。言归正传：

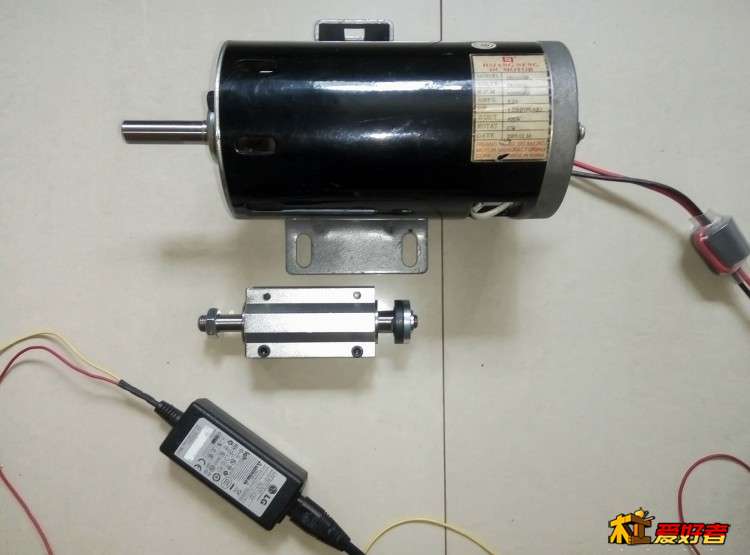

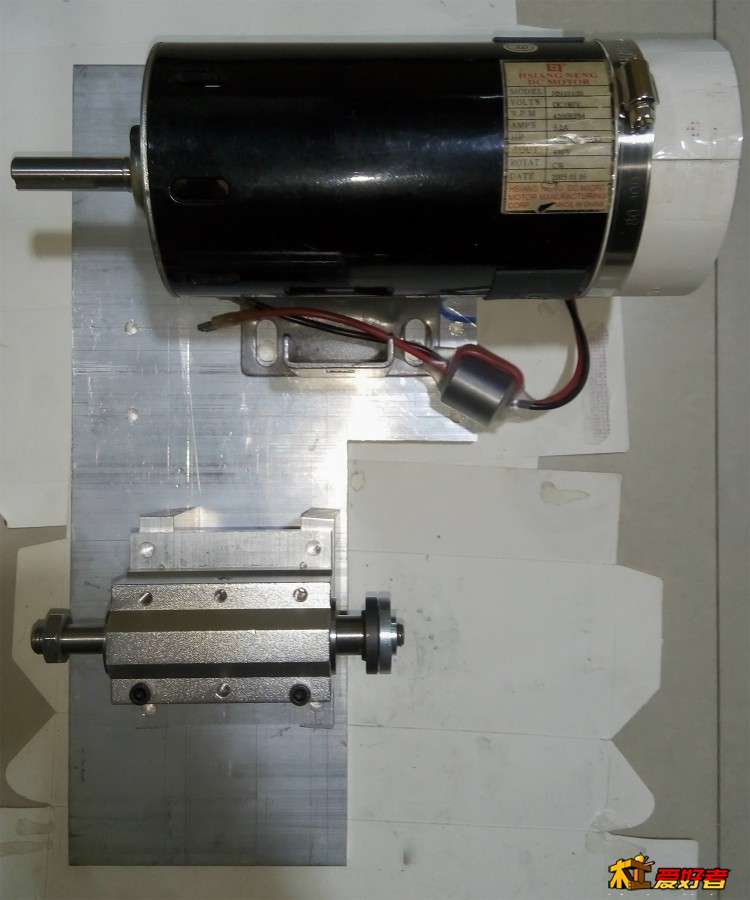

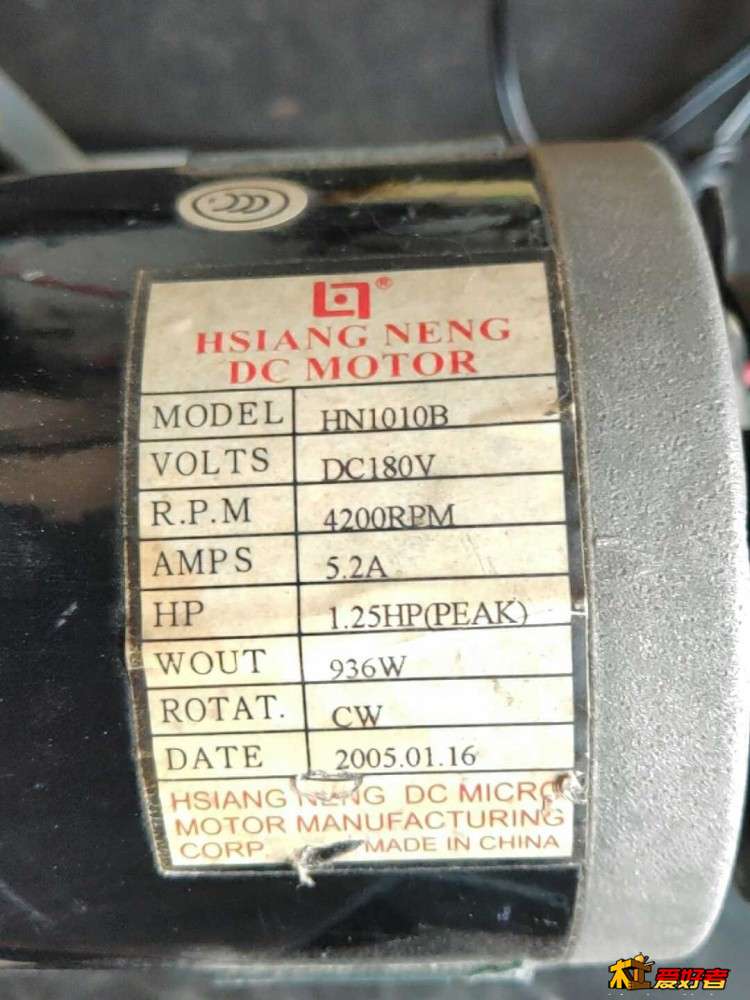

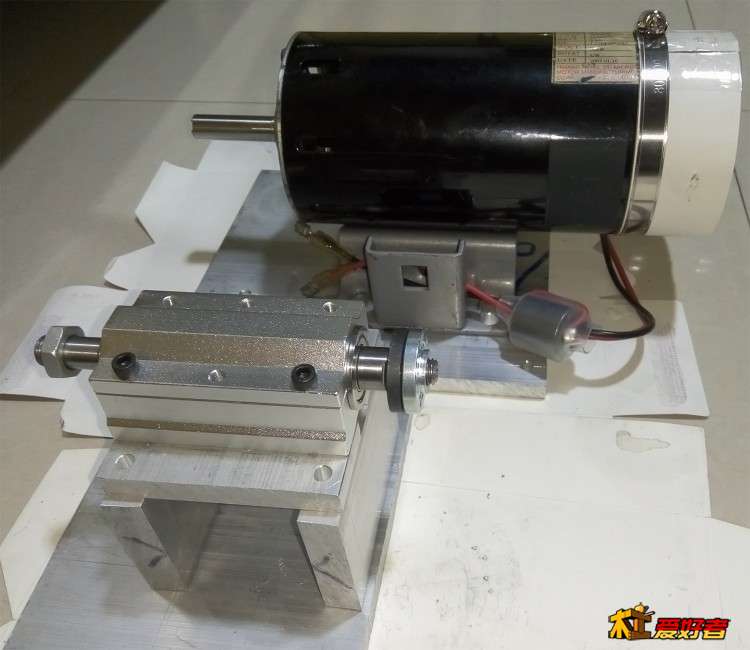

很便宜的价格搞了一个二手拆机的大功率跑步机直流电机，那就做一个台锯吧。

因为我主要是切割铝合金板（当然木板亚力克PCB电路板这些就更没问题了）一类的，所以电机功率，机器架子设计用料都比较扎实。今天完工了主体的大部分，先发帖分享一下。图片顺序可能有点乱，大家将就看看吧。

myydno1 · 发表于 2019-11-25 23:49:22

本帖最后由 myydno1 于 2019-11-26 10:53 编辑

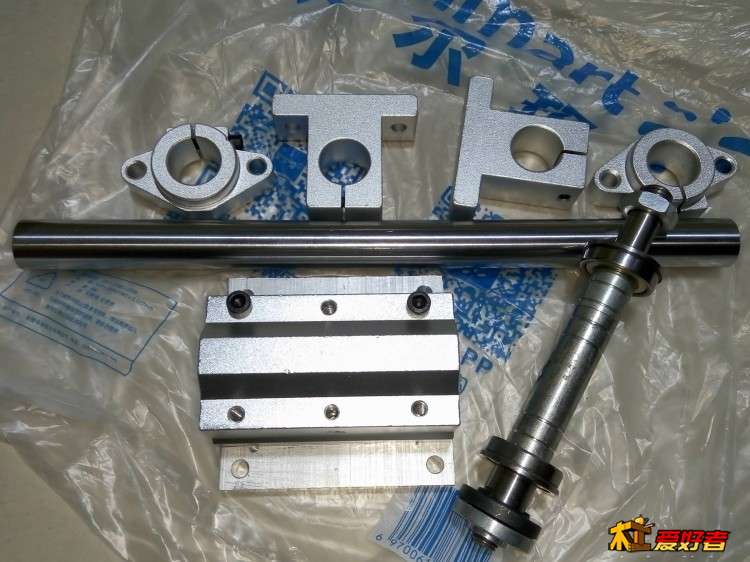

小弟刚来，大家都是师傅，我就不多解释什么了，直接上图才是王道。铝合金板全部用的是10mm厚的，锯轴下面有2块15mm的铝合金。4条腿用的是40mmX40mm的重型铝合金型材（买了一米重量就有1.9公斤，切成4条腿）承重摇摆用的光轴是20mm加硬光轴。

myydno1 · 发表于 2019-11-25 23:51:04

myydno1 · 发表于 2019-11-25 23:52:35

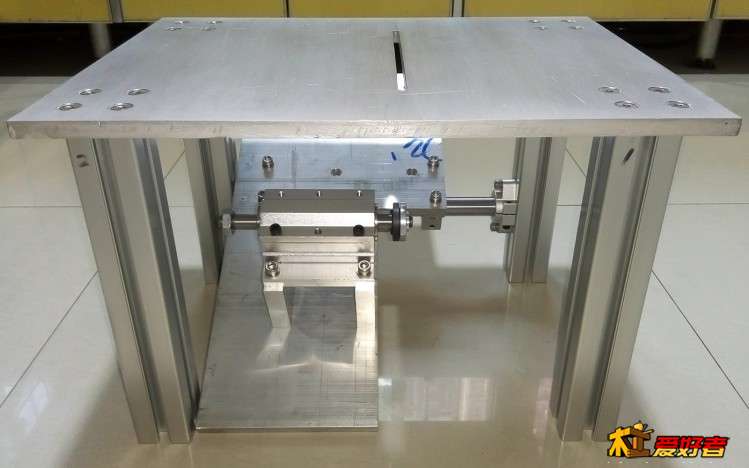

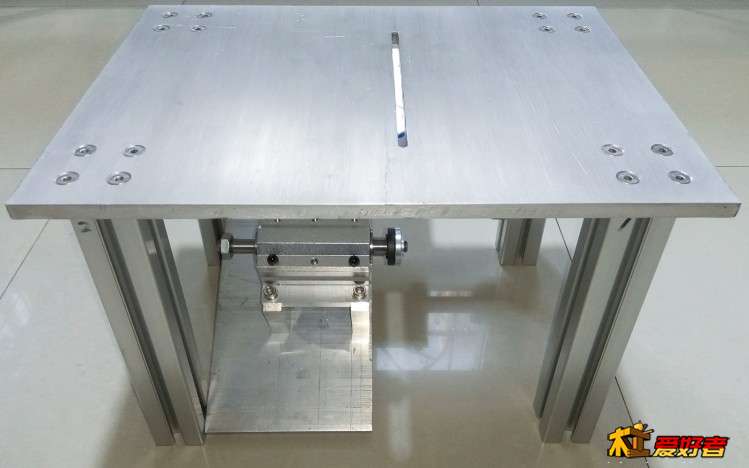

台面尺寸400mmX300mm,高度250mm.整体大小高度和一般家庭用的木板凳差不多大小。

myydno1 · 发表于 2019-11-25 23:58:03

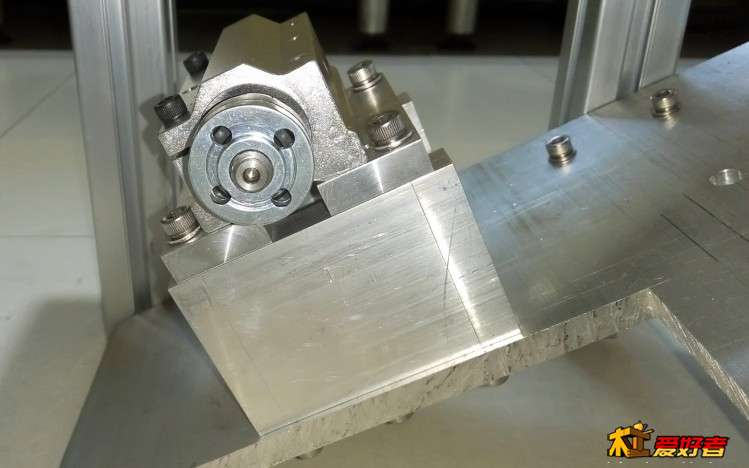

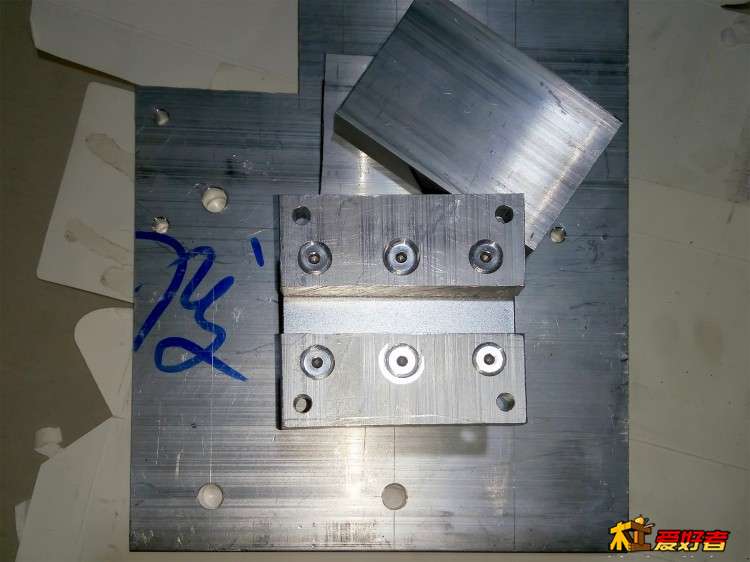

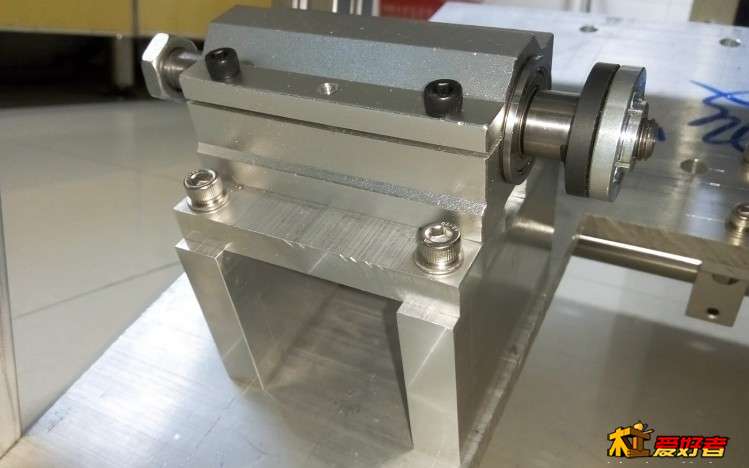

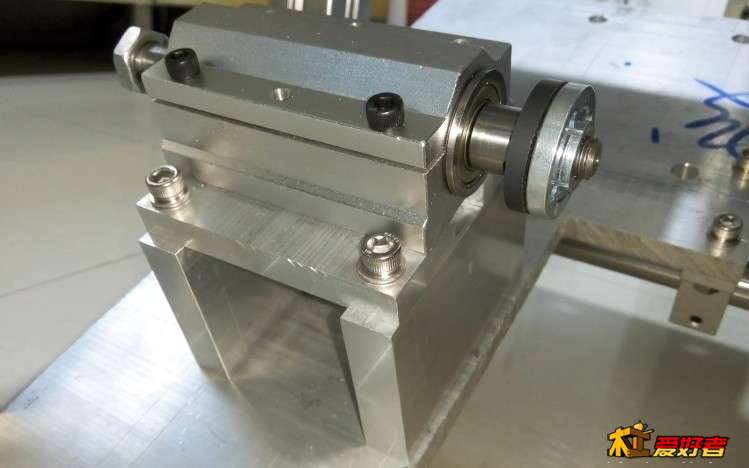

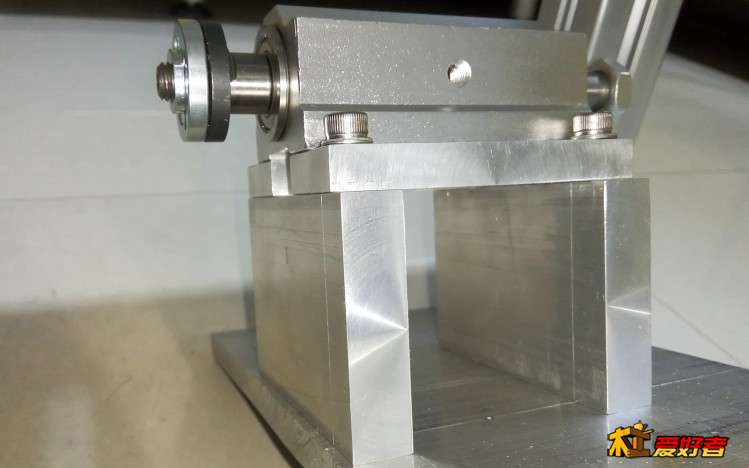

锯轴升高部分上车床加工，来几张特写。

myydno1 · 发表于 2019-11-26 00:01:34

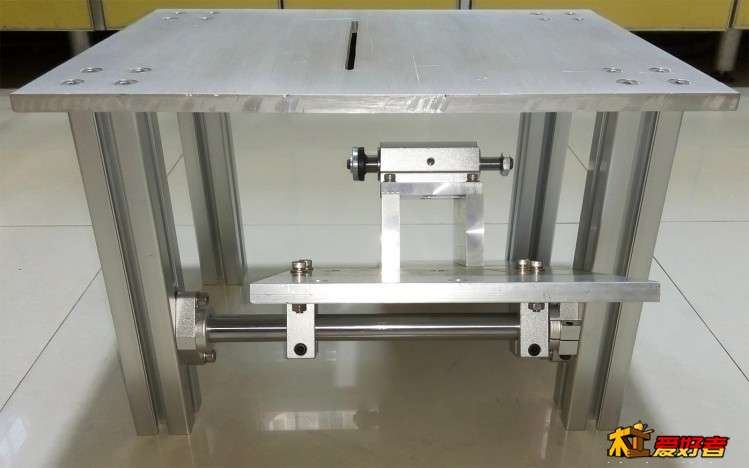

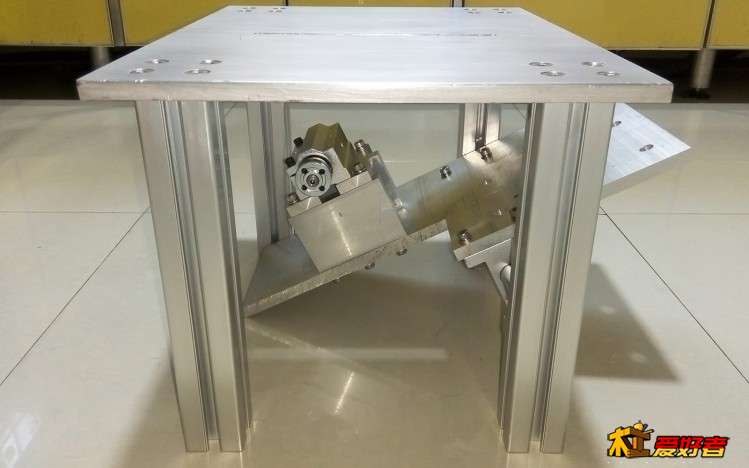

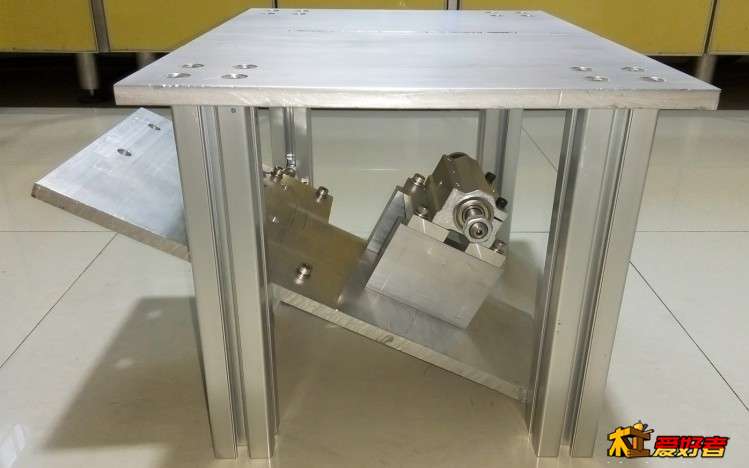

多角度来几张。

myydno1 · 发表于 2019-11-26 00:02:44

本帖最后由 myydno1 于 2019-11-26 11:06 编辑

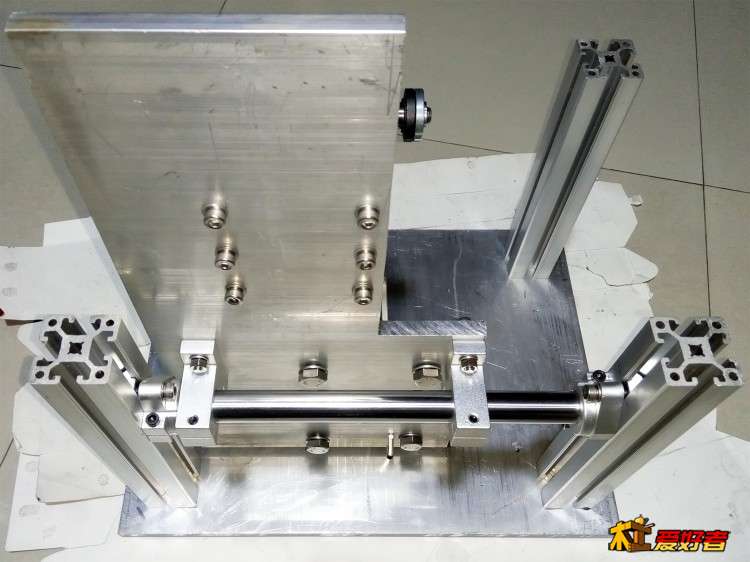

四脚朝天来一张。我因为主要是切割铝合金，对强度精度要求非常高，所以升降调整以后需要锁死所有可转动调整部分（调整后光轴上2个支架，前下面板还有角铝锁定到立柱上，这样稳固的三点锁死，就保证了强度精度，不过没有常见的那种调整方式的方便）。所以锯片升降部分就没有采用常见的螺杆+杠杆的升降方式。

myydno1 · 发表于 2019-11-26 00:09:10

本帖最后由 myydno1 于 2019-11-26 10:37 编辑

接下来就是简单的装电机，装皮带轮，装锯片这些，一时间忘记了就没拍片。

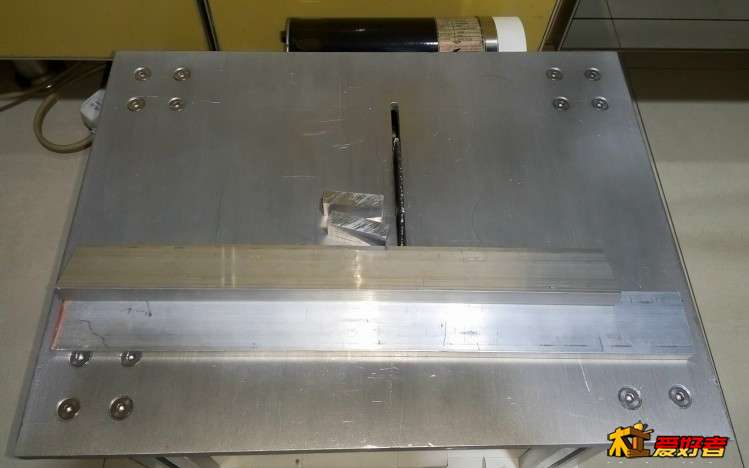

接下来就做靠山了，10mmX40mm铝合金板，锯切当然就是本次做的台锯了，小试牛刀，很爽，10毫米的铝合金轻轻松松切割。哈哈哈、

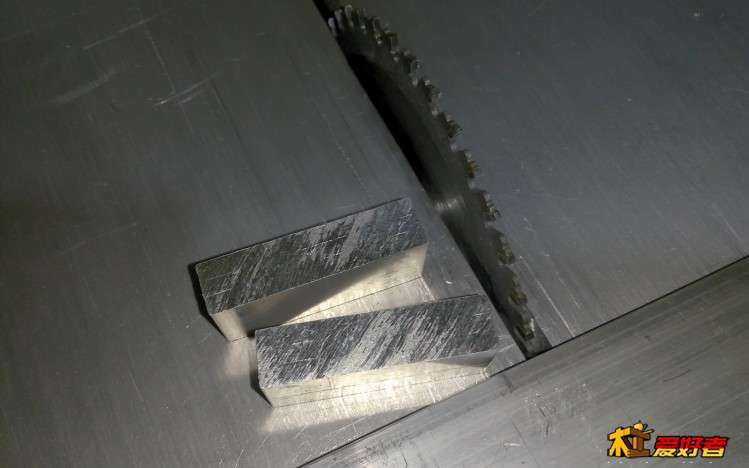

切割面还是比较满意。

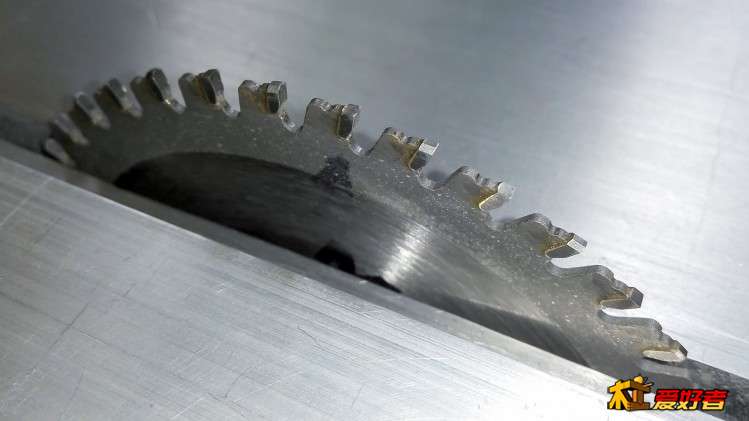

我用的是直径110mm的梯平齿铝合金专用锯片（木材也可以用）

myydno1 · 发表于 2019-11-26 00:10:16

机器噪声很小，震动也是相当的小，很满意。下一步急需解决的是切削粉尘的问题，集尘器+吸尘器看来是必须上的。

myydno1 · 发表于 2019-11-26 00:14:12

本帖最后由 myydno1 于 2019-11-26 10:40 编辑

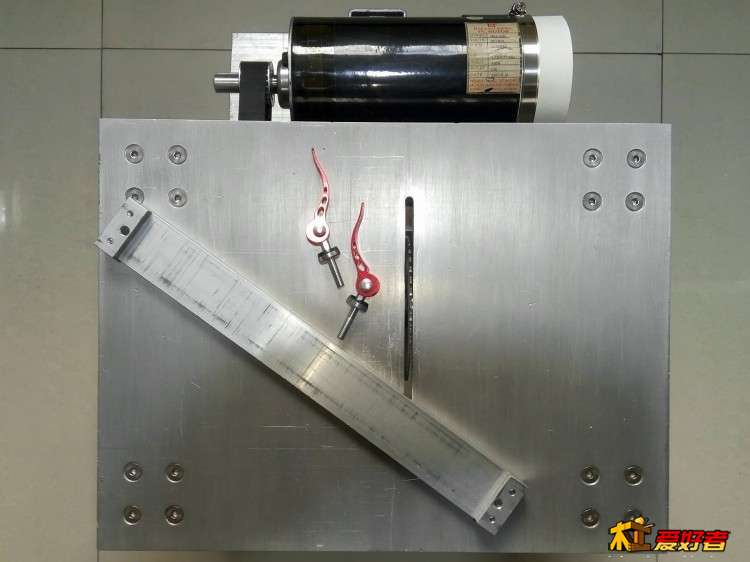

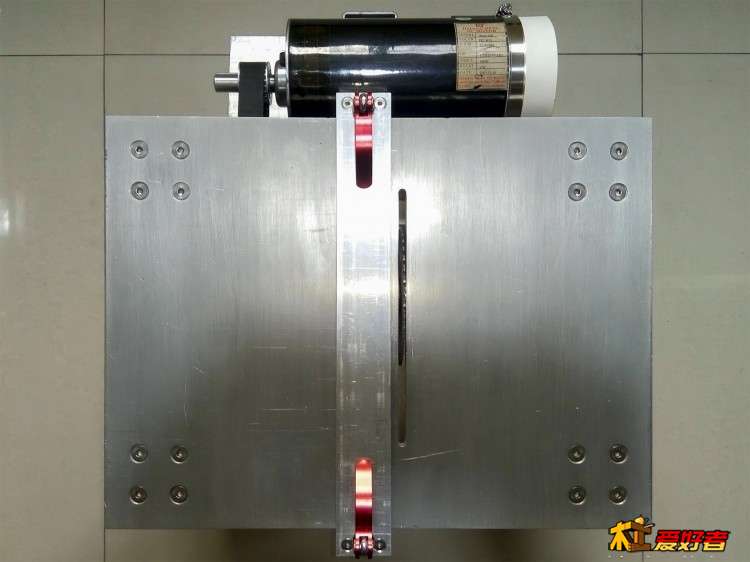

打孔攻丝沉孔，省略一百字。。。锁紧用了2个自行车座管快拆。杠杆的锁紧力度相当强悍。靠山完工。

今天不能再发图贴，也不能回复

，只有等明天继续了。

18629411099 · 发表于 2019-11-26 02:57:42

好厉害……拜师拜师……

夏天pq · 发表于 2019-11-26 05:04:46

牛人一个

txhl · 发表于 2019-11-26 05:41:40

强悍！

1161541369 · 发表于 2019-11-26 07:07:28

这是下血本了呀

1161541369 · 发表于 2019-11-26 07:08:44

我还用着12寸的铁架
