DIY金工微型台锯

myydno1

/ }. S% Q3 x9 R2 a: T9 z- `( l0 {" N

春风气息0808 发表于 2019-12-2 14:06
求下面安装电机的铝板规格！电机什么价收的？

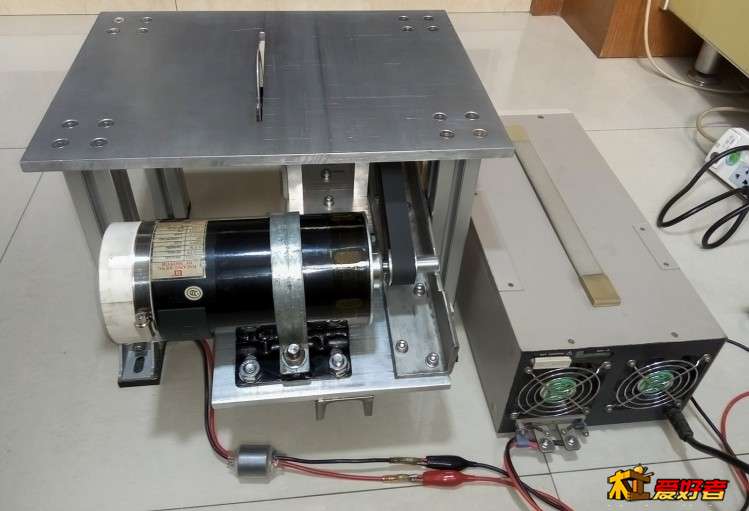

我前面有说过，面板和升降用的电机安装板都是厚度10mm的铝合金（当然安装电机板子用更厚的铝板更好），你翻翻前面看看。

电机本地120元收的二手货，但是成色很新，我把电刷拆下来看过，换向器和碳刷几乎没什么磨损。

! j7 s6 b6 C5 w( p（这个牌子的电机质量很好，是台湾品牌.，在大陆福建工厂生产的，台湾繁体和英文官网上也查得到，标注的功率也是长时间使用时的额定功率。我测试过这电机，单独的电机不加任何负载时，空载180V电压，转速4200转时，噪声非常非常小，电压180V时我最长空载运行了1个小时左右，夏天时电机表面没有任何温度。）
3 m7 l. k6 [/ n! {% w+ `% C

彻成峰

楼主，手机下个噪音测试软件就可以了

myydno1

彻成峰 发表于 2019-12-3 17:25
楼主，手机下个噪音测试软件就可以了

: r  Z1 m9 W) B: t3 a手机分贝测试和手机品牌型号差别太大了，玩具级的测试也没什么意义。

5 u" \- L/ d; h你看我65楼贴出的北斗星台锯视频吧，他就用手机测试的分贝，好像是70多。
0 k" `9 Q" @) N& N

myydno1

春风气息0808 发表于 2019-11-29 04:56
求黄圈中加厚角铝如何连接到立柱上？要升降锯片黄圈和两个蓝圈位置一起活动吗？如果两个蓝圈位置不动，只活 ...

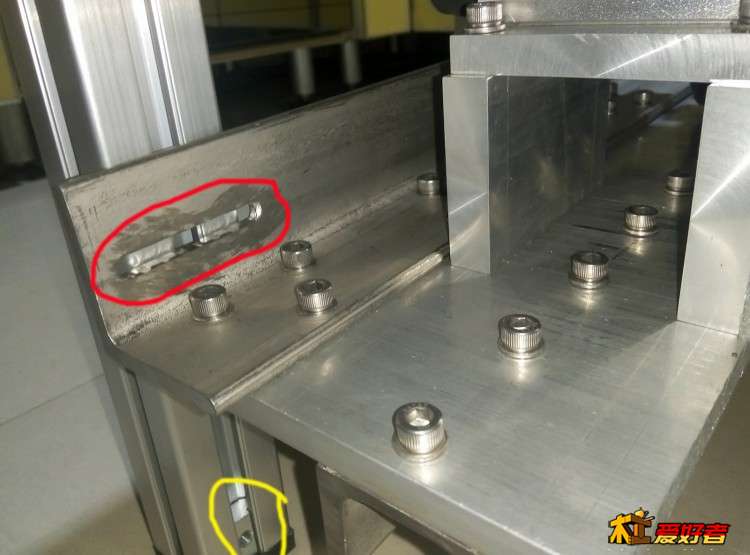

左前电机板上装角钢，红圈位置的角钢上打一横槽孔，用螺栓连接黄圈中的滑块螺帽（可以在立柱滑槽内自由上下），这样就能够上下自如的连续调整锯片的高度和固定锁紧升降板了。
  V1 F, _' o4 [3 s- L3 Y' k) m
3 d8 W$ T  Z4 a4 d7 `% ]经过使用一段时间以后，发现在皮带强大的拉力下，仔细观察电机板有一点弯曲（看来还是电机板厚度宽度小了一点，其实不改进一般也足够用的）今天又稍微改进了一下。主要是升降板背面用了一段50mm的小槽钢加固，原计划用角铝的地方用了50mm角钢。
3 M$ q3 }( x7 m


! x1 ^: T% c6 K2 t5 }0 V& K

春风气息0808

myydno1 发表于 2019-12-06 18:43
本帖最后由 myydno1 于 2019-12-6 18:48 编辑

  S% S/ d! p4 P9 `, I& m
左前电机板上装角钢，红圈位置的角钢上打一横槽孔，用螺栓连接黄圈中的滑块螺帽（可以在立柱滑槽内自由上下），这样就能够上下自如的连续调整锯片的高度和固定锁紧升降板了。

. z+ Y$ C5 L( s: _+ L- Q经过使用一段时间以后，发现在皮带强大的拉力下，仔细观察电机板有一点弯曲（看来还是电机板厚度宽度小了一点，其实不改进一般也足够用的）今天又稍微改进了一下。主要是升降板背面用了一段50mm的小槽钢加固，原计划用角铝的地方用了50mm角钢。

2 _) I' E2 ]% y) c8 h谢谢！

myydno1

gzlsl 发表于 2019-11-29 02:30
测一下噪音有多少分贝？在阳台用扰民么？

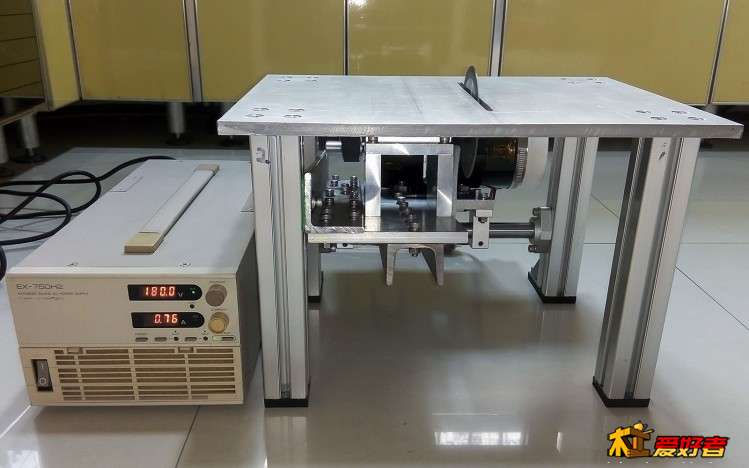

今天下载了一个手机噪声测试软件，测试下空载情况下的噪声。按照电机铭牌上的额定电压180V（看左边可调电源输出180V，电流0.76A）转速4200转，手机距离台锯面板几厘米距离测试。

9 f4 c( {. W- q$ _" g0 J
8 _* O, B+ J2 w: Y, S2 y3 y- g
% j: F! f6 b, ?7 o5 I
) ^$ x& a  b. J! _) a7 c: y

myydno1

彻成峰 发表于 2019-12-3 17:25
1 I8 |9 f, |* Y7 Q$ b0 h5 Q  H, F1 Z楼主，手机下个噪音测试软件就可以了

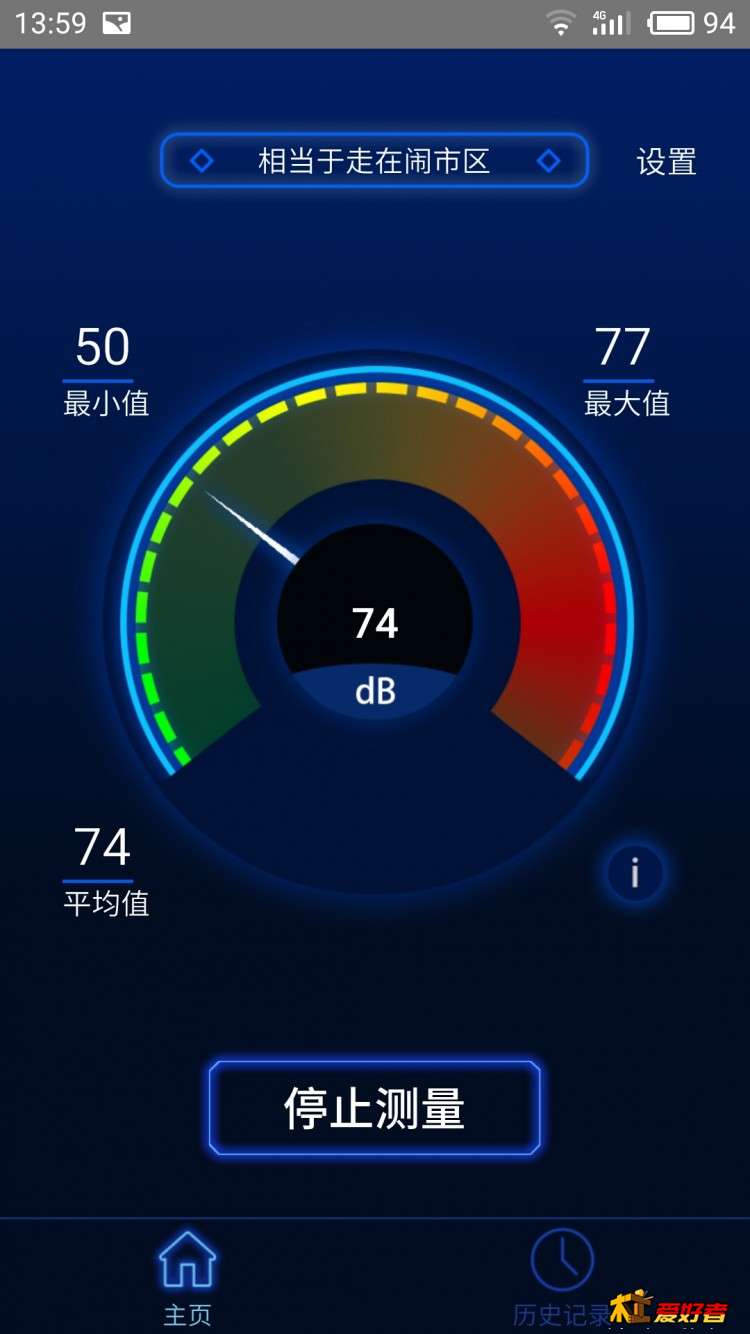

( B, n2 K  o2 X5 G+ }7 z今天下载了一个手机噪声测试软件，测试下空载情况下的噪声。按照电机铭牌上的额定电压180V（看左边可调电源输出180V，电流0.76A）转速4200转，手机距离台锯面板几厘米距离测试，手机显示74dB。


! V* v  R6 \# t# u) w

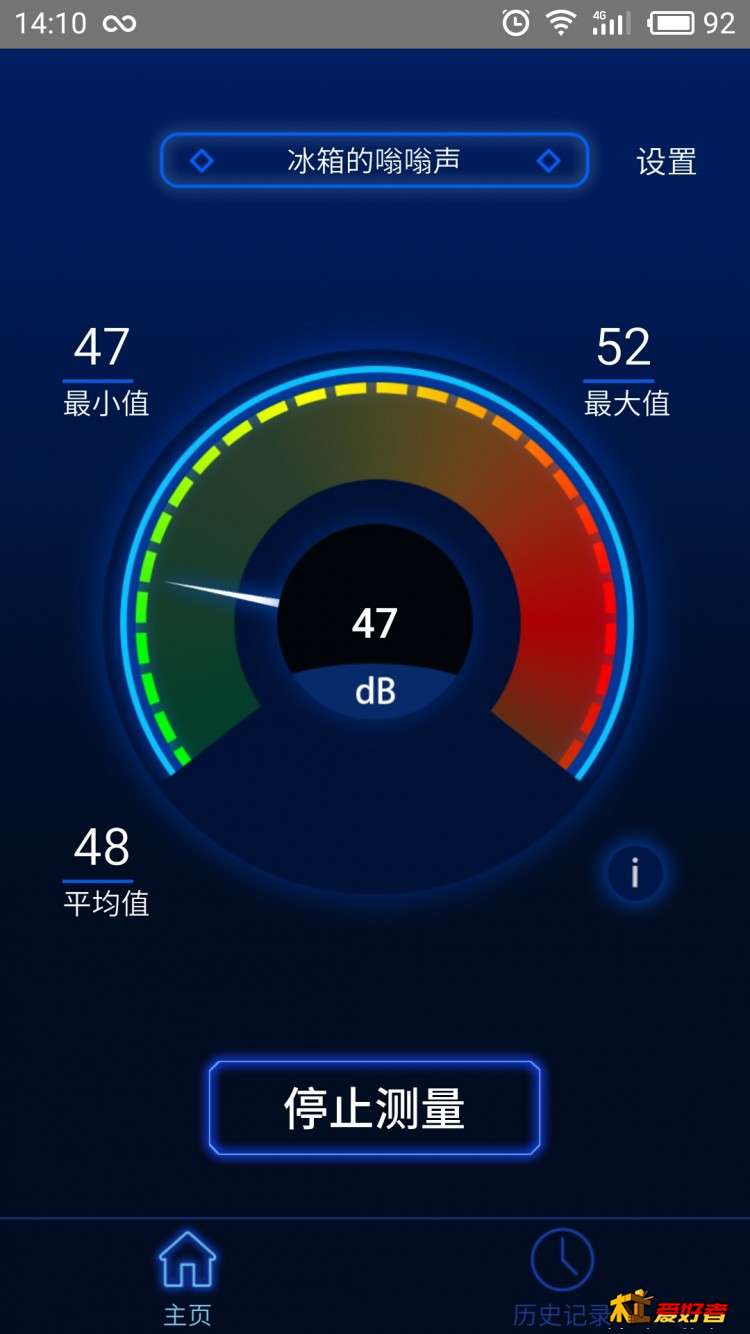

走到另一个房间（没有关房门）测试的是47dB，屋外应该听不到任何声音的。当然这是空载情况，白天切割铝板应该不会扰民。

% C9 _1 [8 L1 C% ?4 ~+ C) T+ l

9 R& b, W, z  I8 q6 x$ a! m/ `

myydno1

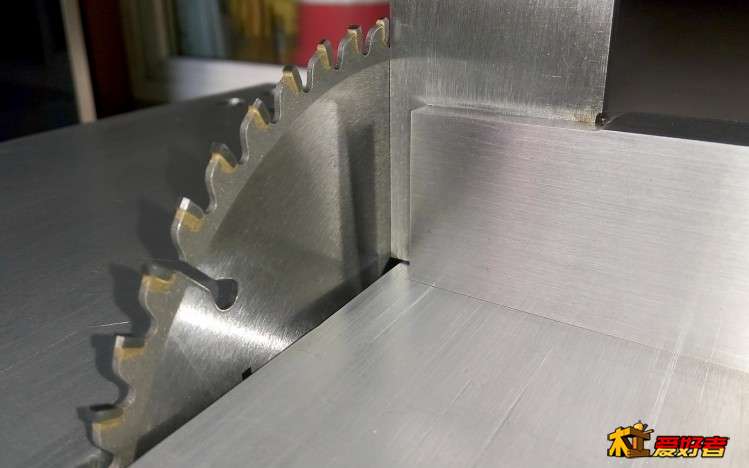

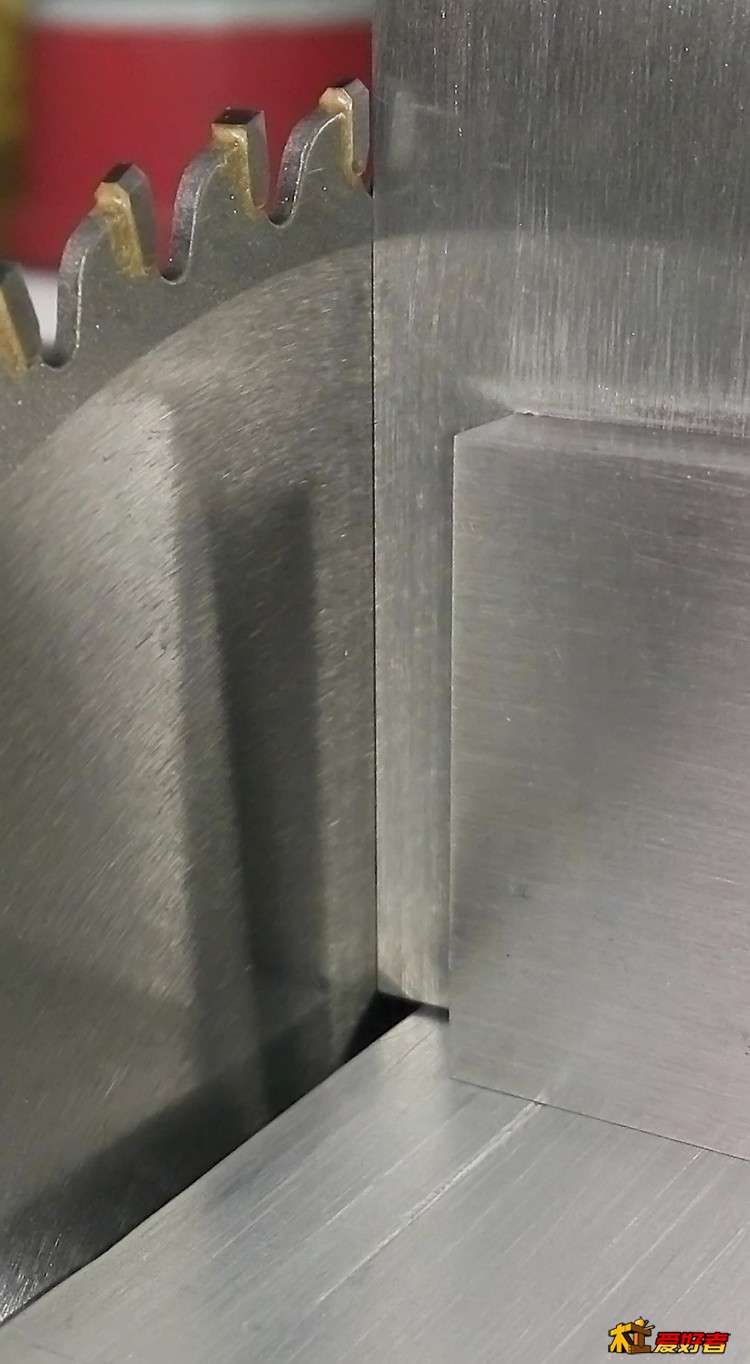

找出能够装上的直径最大的锯片，拿出重型精密宽座角度尺，仔细调整了一下锯片的垂直度。
' e) A3 @! O# g: l0 ?  G* V8 v( a. u
8 N7 N0 V! w+ w& B
这论坛什么都好，唯一的就是不能上高清大图（我发现有一点漏洞，那就是可以上窄幅大图，哈哈哈）。
$ I: w  e- k4 C9 x3 P


" L  b' R+ }4 x" B! Q+ }

彻成峰

这个说服力强了。看来，不一定非得用无刷电机，有刷直流应该也差不了哪儿去

myydno1

5 `# `6 V# u2 B" B

彻成峰 发表于 2019-12-10 12:59
/ L) z7 ?# |0 _; d/ V% g; V5 t8 X; h这个说服力强了。看来，不一定非得用无刷电机，有刷直流应该也差不了哪儿去

$ ]- j) V  p2 ~3 o+ U2 N嗯对。
其实就噪声来说电机的转速才是影响噪声的最大因素！！！包括最新的锂电池无刷电机噪音都不小的，就是因为转速太高。
9 |/ |* t1 x+ ]. }- k
得伟最新的无刷锂电池台锯7485官方标的噪声是86dB，有刷串极电机台锯745标的是96dB。这2款台锯网友用噪声仪实际测试还略微大一点点。就因为这2款电机转速都在1万5千转到2万转左右。（噪声每增加10dB,是量级的增加，差别非常非常巨大）
- f4 i* |& \7 K' @
4 [* p1 w: z- ~# R7 ]$ G传统的交流感应电机大家都知道噪声很低，因为它转速很低（一般不超过2800转），再加上它没有碳刷，所以。。。
5 b4 Z  Z" A3 |; M# r# A% `4 H

merlinsu

问一下，电机是怎么样给电的？DC180V，怎么供电呢？
( l& i+ H1 ?1 ^

myydno1

merlinsu 发表于 2019-12-11 15:10
8 \2 S, \4 k& M5 N! ~问一下，电机是怎么样给电的？DC180V，怎么供电呢？

翻看前面的贴吧，我有多次说到电源的问题。

菜刀崽

搭楼出一套，500瓦电机和调速电源一套，260元不包物流

myydno1

菜刀崽 发表于 2019-12-14 09:05
搭楼出一套，500瓦电机和调速电源一套，260元不包物流

' h/ p  |' q# P" Y欢迎搭车。
不过你也得上图啊

365997450

感觉下这么大血本不如做个滑动切割
