请大家帮分析问题，刀纹严重，最大问题在哪？

惯导

往事随风去吧 发表于 2019-11-16 10:44
真就是哦
* J4 V3 g$ x+ _% c
[video=https://mgimage.diy.cc/qiniu_1573872239142_182_857.jpg]https://mgimage.diy.cc/video/20191116/1573872233230371_101.mp4[/video]

厉害厉害！！！！

来自安卓APP客户端

znz

把机器抖散重新装……一个磁座百分表一个2o公斤方框尺
有大理石的更上乘……
我教你调或者你研究下我的帖孑有大量少?贝

来自安卓APP客户端

znz

大量视频图片可参考

来自安卓APP客户端

znz

只有在排出这些前提下才可确定主轴丝杆

来自安卓APP客户端

znz

2o公分上面不是2o公斤

来自安卓APP客户端

惯导

znz 发表于 2019-11-16 17:16
把机器抖散重新装……一个磁座百分表一个2o公斤方框尺
; L) x- S  G9 `2 I1 @" ]) D有大理石的更上乘……
我教你调或者你研究下我的帖孑有大量少?贝

* D( I  q+ t2 y8 |  m谢谢啦！以后有时间再说，会向您请教！

来自安卓APP客户端

心佛即佛

znz 发表于 2019-11-16 17:16
* ]% _* D: ]' Z# ?! R! k+ }把机器抖散重新装……一个磁座百分表一个2o公斤方框尺
有大理石的更上乘……
我教你调或者你研究下我的帖孑有大量少?贝

立柱机可以参考陀螺仪原理，一个表就够

来自安卓APP客户端

znz

把机器拆散了  从滑台轨道平行开始校正   几丝 丝是尺子 靠山校不出来的
2 H( `# i; p. F7 t  y1 N2 }
螺丝一松 在上紧都会和上次误差几丝   所以必须用到丝表

所有误差尽量在2丝以内   这样积累误差就会小  轨道尽量往两边轻轻推敲一下  起到  预压作用

8 M: w& L$ z" c/ n0 w1 e4 P1 W然后如法 校正垂直   这个至少要一个方框尺 磨制那种

* Z& C* A3 @! y; o$ }/ g最后如果还是不行  就是   主轴和  丝杆间隙 了
! h* E4 Z0 ^: f
% h& u: Y( c# }
一个问题是 多个 误差积累  同一个问题都可能   会是不同于原因误差
+ f, x! _# j- a0 Y$ k) q
产生的      瞎猜都不会解决问题  必须一步一个脚印      切记。。。。。。。。。。。。。。
' O" U1 X/ ?+ L

心佛即佛

znz 发表于 2019-11-20 17:43
把机器拆散了  从滑台轨道平行开始校正   几丝 丝是尺子 靠山校不出来的
+ m* x; ^; p) Y" [# @# k3 L
1 u" y% ~0 _9 k( J* ~1 _ 螺丝一松 在上紧都会和上次误差几丝   所以必须用到丝表

所有误差尽量在2丝以内   这样积累误差就会小  轨道尽量往两边轻轻推敲一下  起到  预压作用

0 f# P  k$ U  y) _然后如法 校正垂直   这个至少要一个方框尺 磨制那种

最后如果还是不行  就是   主轴和  丝杆间隙 了


0 k4 }- M* B/ M, o* t" `( v2 Y! D一个问题是 多个 误差积累  同一个问题都可能   会是不同于原因误差

0 V0 {! ^$ }; q0 ~8 M3 e 产生的      瞎猜都不会解决问题  必须一步一个脚印      切记。。。。。。。。。。。。。。

立柱机和你的动龙门还是有区别的，立柱强度够的话，底纹主要原因是Z丝杠磨损回差再是联轴器和主轴，对了楼主的弹簧最好是拆下来。

来自安卓APP客户端

znz

心佛即佛 发表于 2019-11-20 17:51
7 Z# k4 H! Z8 n% {. k. g立柱机和你的动龙门还是有区别的，立柱强度够的话，底纹主要原因是Z丝杠磨损回差再是联轴器和主轴，对了 ...

万一还是不行呢？

心佛即佛

znz 发表于 2019-11-20 18:00
' f- J" {$ q1 ?% L万一还是不行呢？

( F: H" @  o: N那就继续找呗

来自安卓APP客户端

znz

心佛即佛 发表于 2019-11-20 18:21
& |' P' i/ u& `" L那就继续找呗

来自安卓APP客户端

心佛即佛

znz 发表于 2019-11-20 18:25

  J% e) C, j9 V+ x' X6 y没有学费不教你了

来自安卓APP客户端

往事随风去吧

znz 发表于 2019-11-20 18:00
万一还是不行呢？

你就会忽悠小白啦
2 @/ H: |- b- G* Y! n
3 A# d. H$ _% u5 u. J! P) X木牌子没有雕刻几块，你还开贴讲心经大课，那课你讲下来没有？教出来学生没有？

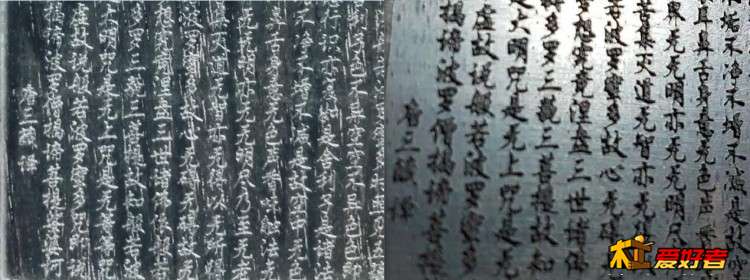

花了正常雕刻翻倍的甚至更多时间，雕刻一个阳刻心经出来，还自我陶醉，满满的自信------你真没有看到，你的零平面全部是淅淅沥沥毛糙的-------原因找到没有？
9 \6 @; u9 Z& X1 c# y6 Y同样放大比较，怎么心佛既佛那个零平面带沁色？
2 s) C3 p2 I  S# R+ W& u

客观地说，机加工你有点水平，可是机加工和雕刻机设计，以及木雕，是风马牛不相及的，天车和动龙门你都分不清楚，还吹什么装机造机哦。
* h1 d' p  d5 ~/ E0 Q! M

LONG214214

往事随风去吧 发表于 2019-11-15 20:51
/ j6 t/ l. j  d4 P1 r0 X( o9 U1 J明显就是各种原因导致的刀尖重复定位精度误差嘛（我喜欢叫回差-----过去多少，回来多少的误差）。
* L  G. ~4 @9 Z3 K2 X. W0 I3 T1 p
最大 ...

做的非常好，内容有技术含量，能不能看看我发的求助帖，就是有波浪纹，帮分析一下原因
