请大家帮分析问题，刀纹严重，最大问题在哪？

惯导

往事随风去吧 发表于 2019-11-15 23:32
1510丝杆表示不背这个锅应该是磨损原因。
, ?# O9 h4 ]) G0 v1 r
三年前我D现在这台机器，三轴都是1510的全新黑田精 ...

' d; O& B2 Y: J, q9 I" x' B: W
/ O/ e% e+ T0 G2 n; q

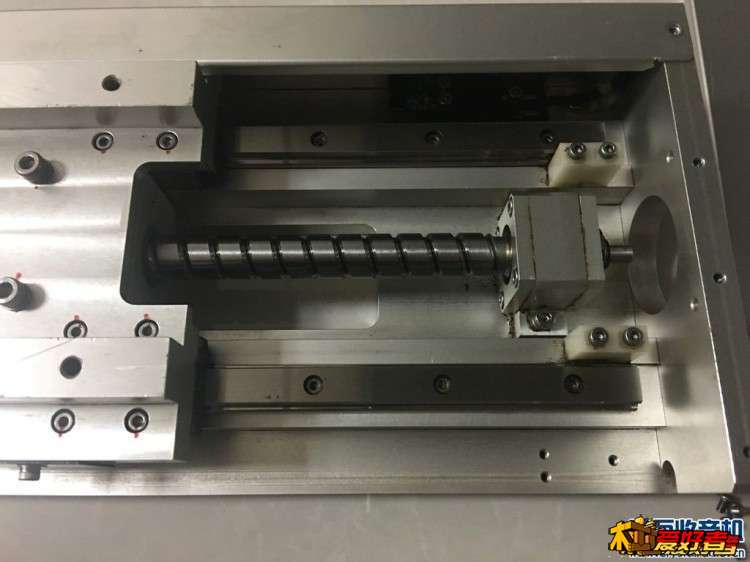

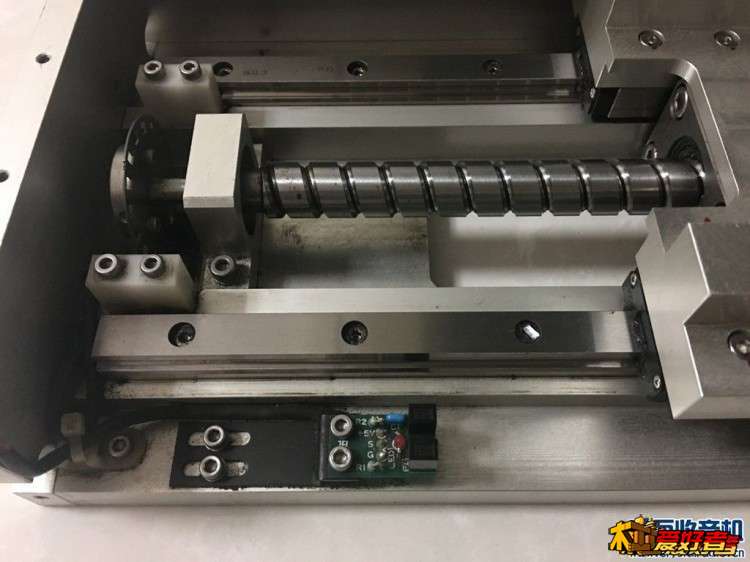

) S6 I2 u+ C, r% V7 ^8 T       我的丝杠是不是黑田的不知道，跟您这种一样，沟的中间也是带油槽，但是不是全新，是二手的，丝杠我感觉还可以，总觉得丝杠座固定的不牢靠，固定的螺丝就两根5mm螺丝。

惯导

往事随风去吧 发表于 2019-11-15 23:32
( C  H6 I9 h# r& ^2 [1510丝杆表示不背这个锅应该是磨损原因。
' d1 J/ Z3 m5 u& A
三年前我D现在这台机器，三轴都是1510的全新黑田精 ...

4 P$ x/ Z; L3 n
( J: p0 S) Y! d4 r  p6 v$ b

  U- s9 _8 L4 d
; W7 }1 ~+ }' l4 A- M0 X

心佛即佛

惯导 发表于 2019-11-15 22:57
        你说这个靠谱，我那个丝杠确实不怎么地，因为它的规格是1510 ，导程比较大，可能回差比较大

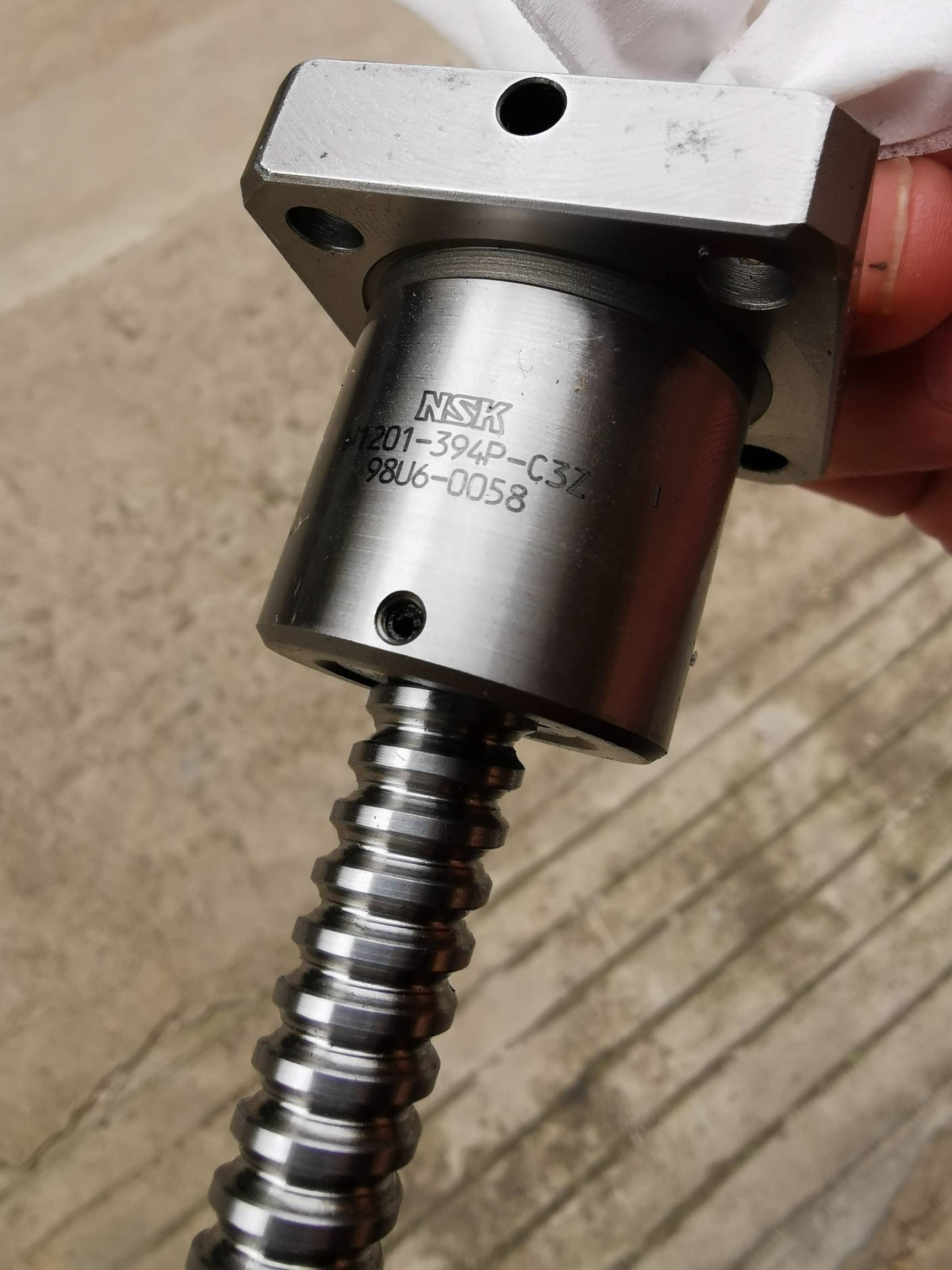

所以我攒机机时换了一根C3的丝杠

心佛即佛

惯导 发表于 2019-11-16 00:01

1 Q# N  k; T; `. A& I7 c! Z跟导程无关，二手的主要是磨损。

惯导

心佛即佛 发表于 2019-11-16 07:09
& ?6 `3 B2 _1 s3 t8 z跟导程无关，二手的主要是磨损。

; ?" J8 L/ T, Y土壕一个！这么好的丝杆！

心佛即佛

惯导 发表于 2019-11-16 08:39
% Z5 I# R: s; J, _1 L& x9 |0 I0 J土壕一个！这么好的丝杆！

二手，一百多。

往事随风去吧

惯导 发表于 2019-11-16 00:01

* i' M  A& q2 s: h. O照片上看不出丝杆磨损的。
5 i+ }5 `* s2 _% G* T  b丝杆座差不多也算EKEF那种，猜想这种应该是角接触配对轴承的。
% N3 }1 g: E3 S9 s2 \4 s打表看看啥情况，一种是测试重复定位精度，另外表顶着，步进电机通电，用手来回推滑台看看间歇有没有，还有表顶着主轴下面，使劲往下按压主轴，看看数据变化情况，这种测试立柱和底板安装的稳固性。
雕刻机就是一个水桶效应，必须面面俱到的。
* |+ B# I5 h' ^4 i

心佛即佛

往事随风去吧 发表于 2019-11-16 09:40
" p$ h; H$ o0 S7 d# p) r3 v+ {照片上看不出丝杆磨损的。
) _* R7 P9 Q9 ^0 {  J丝杆座差不多也算EKEF那种，猜想这种应该是角接触配对轴承的。
/ ?: x! b# F1 V; X, r' {打表看看啥情况，一种是测试重复定位精度，另外表顶着，步进电机通电，用手来回推滑台看看间歇有没有，还有表顶着主轴下面，使劲往下按压主轴，看看数据变化情况，这种测试立柱和底板安装的稳固性。
" y4 e: l: b! v3 X6 ]雕刻机就是一个水桶效应，必须面面俱到的。

能看到磨损痕迹，估计里面的珠子就快烂了

惯导

往事随风去吧 发表于 2019-11-16 09:40
照片上看不出丝杆磨损的。
丝杆座差不多也算EKEF那种，猜想这种应该是角接触配对轴承的。
打表看看啥情况，一种是测试重复定位精度，另外表顶着，步进电机通电，用手来回推滑台看看间歇有没有，还有表顶着主轴下面，使劲往下按压主轴，看看数据变化情况，这种测试立柱和底板安装的稳固性。
; K) [# p" E- n5 k/ y/ K雕刻机就是一个水桶效应，必须面面俱到的。

, B& v) h: q" b" L  T8 `( w$ z嗯，今天有时间弄下！

惯导

心佛即佛 发表于 2019-11-16 09:48
, i* Z  T& {9 z- U& G* m能看到磨损痕迹，估计里面的珠子就快烂了

天天用估计也烂不了，顶多就是间隙大了！

惯导

往事随风去吧 发表于 2019-11-16 09:40
照片上看不出丝杆磨损的。
丝杆座差不多也算EKEF那种，猜想这种应该是角接触配对轴承的。
打表看看啥情况，一种是测试重复定位精度，另外表顶着，步进电机通电，用手来回推滑台看看间歇有没有，还有表顶着主轴下面，使劲往下按压主轴，看看数据变化情况，这种测试立柱和底板安装的稳固性。
雕刻机就是一个水桶效应，必须面面俱到的。

; D$ X0 j, A- N2 v木桶原理，最短那块板决定装水多少

往事随风去吧

惯导 发表于 2019-11-16 10:30
木桶原理，最短那块板决定装水多少

真就是哦

心佛即佛

惯导 发表于 2019-11-16 10:27
7 e2 S/ k2 c$ |# o# |5 o天天用估计也烂不了，顶多就是间隙大了！

好吧，我说的烂是失圆，不是碎烂。

bg6jlj

刀没问题，木头没问题，看底面机器没问题，进给速度太快了吧，还有z轴加速度可能太快或太慢，改改参数试试。

钢钢

往事随风去吧 发表于 2019-11-16 10:44
真就是哦
" m/ H4 R7 H& L

! A7 k+ @; }& a! f0 U& K一看就是有钱淫！万事不多说，直接上钱，钱一出，世界太平。
