请大家帮分析问题，刀纹严重，最大问题在哪？

ZhaiJian

WWL1215 发表于 2019-11-15 18:37
用显微镜看刀纹，你确定不是跟我们开玩笑吗？

5 D- O& A; h2 x) W5 X& x7 Y) J$ e工地缺一个楼主去抬杠.多少钱堆的设备心里没数用显微镜去看.
: u, J- M( E. H) K0 n2 [

心佛即佛

我想说又不想说，因为担心楼主又怼我你的Z是那个二手滑台吗？如果是你帖子里的那个，换根丝杠吧。别怼我哈～

来自安卓APP客户端

往事随风去吧

另外上面贴图的紫光檀牌子，楼主不要在意！不是针对你的，这个整晕了很多大湿了
: ^; V+ C  S/ ~/ H能干钢干铁干铜干铝又咋样？这是木工论坛，先干一块紫光檀交叉零平面小牌子（46交叉零平面牌子，根本没有办法打磨的，只要有底纹出现，只有干瞪眼了）来看看？其实很多人都干过，只是不好意思晒出了而已。
+ F/ V) }+ W* Y" c! q那些黄杨木阳刻46心经的，只要不是太差的光轴机，完全没问题，黄杨木这料，木软色浅，很有欺骗性，忽悠小白的招数，或者自我找感觉的伎俩，同一个刀路，同一台机器，黄杨木和紫光檀效果天远之别啦。
我雕刻过差不多300种的木料品种，老衲感觉，黄杨木紫光檀就是两个极端木料品种代表，黄杨木都干不好，玩具机都算不上，紫光檀零平面图能干好的机器，差不了的。

; W1 O# G! h: a+ j/ _2 n3 L, [另外你的Z联轴器拧紧没有？联轴器属于易损件，一两年要换一次的，膜片联轴器耐用一些，但是都会金属疲劳的。
# @8 D* N8 Z9 f3 {7 @& G) S: c打表测试一下重复定位精度啥。误差零点几丝，都有底纹的。这些把戏我经常耍，研究底纹，我比很多砖家做的功课多得多了。
/ u- W6 [% @" c8 S+ V, I, A

钢钢

帮你顶起！

来自安卓APP客户端

嘻哈1

试机不拿紫光檀顶个毛线！用了紫光檀您会开始怀疑人生

来自苹果APP客户端

keithpupu

惯导 发表于 2019-11-15 19:35
7 }$ W% n5 F5 u! h" ?( g) Y不知道如何调整Y轴

不好调整  y轴 x轴 打表试试看有没有误差 或者卡塞 一个轴一个轴来
# E# Q$ z% K2 o( R/ S0 `7 f
% Y: T/ z! d! ?( t可能是丝杠 也可能是轨道松了 不好说

来自安卓APP客户端

惯导

心佛即佛 发表于 2019-11-15 21:00
. i9 _1 C% _$ n# v. H: ]! y我想说又不想说，因为担心楼主又怼我你的Z是那个二手滑台吗？如果是你帖子里的那个，换根丝杠吧。别怼我哈 ...

  Z4 N7 w; |7 N/ Z. Q& n        你说这个靠谱，我那个丝杠确实不怎么地，因为它的规格是1510 ，导程比较大，可能回差比较大


% h" c; W/ ^" {

惯导

往事随风去吧 发表于 2019-11-15 20:51
% Q  F" @& t! R. `, f& N- s8 ^明显就是各种原因导致的刀尖重复定位精度误差嘛（我喜欢叫回差-----过去多少，回来多少的误差）。

最大 ...

% I, m- ]3 Q1 O% u8 `4 N  z7 z5 V' f
; ]8 q1 q% z9 C9 }
       非常感谢随风兄，您的建议对小白来说是雪中送炭，对于进阶的爱好者是锦上添花，对于高阶大师来说是共同进步；
5 E# {- C/ ~: k' N1 F" @
# e0 F' J" Q( l  N       虽然俺是小白，买过一台铝板机，搞明白原理，马上就卖了，然后开始自己D机，没有烂尾，D成了，一段时间，觉得底座薄，又换底座，顺便整理一些细节，没求什么赢得大家的赞扬，能用就好， 在这个过程中随风兄给了我好多好的建议，非常棒！从心底里感谢。
( d; [2 P2 R* z% [7 H
; O3 i6 U6 F8 m3 n  b: X9 K       随风兄说话很直，但道理说的很透彻，也是一个有脾气的性情中人，俺喜欢。不光是道理讲得清，作品更是没的说。佩服！！！

       再次感谢随风兄中肯的建议，谢谢谢谢！

惯导

       反观一些垃圾货色的装逼者，都他妈的搞不清咋回事，上来就用大师般的口吻来教训我这样的小白，对不起，你说的有道理，我绝对谦虚的接受你的建议， 但是你丫的， 过来装逼，对不起，老子眼不拙，你那半斤八两俺还瞧不上，跟你客气？怼你是好的！

惯导

ZhaiJian 发表于 2019-11-15 20:59
$ P9 f$ q2 Y" o5 i4 b0 t% R1 U工地缺一个楼主去抬杠.多少钱堆的设备心里没数用显微镜去看.

/ I$ W  R' J& R2 L

      我这个是寻求帮助帖，你这样说话？

/ A+ @* `# a( ?/ q7 r9 K3 V      你家缺我去插棒，好不啦！傻缺，滚蛋！

惯导

往事随风去吧 发表于 2019-11-15 21:15
另外上面贴图的紫光檀牌子，楼主不要在意！不是针对你的，这个整晕了很多大湿了
能干钢干铁干铜 ...

: J. M% A/ O7 T2 o) W0 K* q5 m      明天有空，按随风兄说的，检查一下！
# B$ o4 A7 |+ p% u( W, Q

惯导

WWL1215 发表于 2019-11-15 18:37
& l# Z5 `  u4 o% s& A( H% a用显微镜看刀纹，你确定不是跟我们开玩笑吗？

" {* N3 S0 F7 j; _( s

/ Y* d! c: p5 O* L$ P: k      请你仔细看帖子，我说的是体视镜，看清楚，体视镜，体视镜，体视镜。

      你要不明白体视镜和显微镜区别，请你去百度！
; A/ I0 i, l- Q- U: Z8 L$ l: O
0 b1 L, x7 n0 E! |      别在这里指手画脚，不嫌丢人？
% N0 d% c$ ?. ^9 R5 j( B

惯导

keithpupu 发表于 2019-11-15 21:58
不好调整  y轴 x轴 打表试试看有没有误差 或者卡塞 一个轴一个轴来
+ S8 }3 h6 j% t1 h$ m2 H
# i2 ?* N, G; M, z8 v可能是丝杠 也可能是轨道松了 不 ...

; @, E, a# u/ g
7 h8 V8 c% c: y! c
       嗯，谢谢兄的建议，抽空好好弄下。

往事随风去吧

惯导 发表于 2019-11-15 22:57
你说这个靠谱，我那个丝杠确实不怎么地，因为它的规格是1510 ，导程比较大，可能回差比较大{ ...

1510丝杆表示不背这个锅应该是磨损原因。
% Y% F6 C( F" u* |3 W

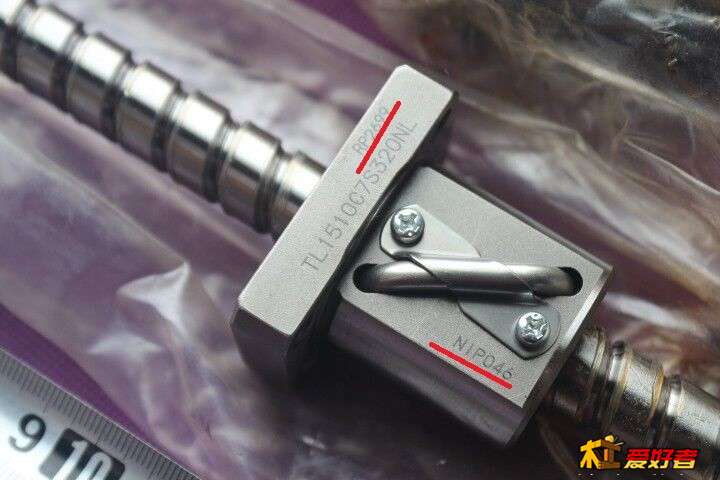

三年前我D现在这台机器，三轴都是1510的全新黑田精工研磨丝杆，丝杆两头都是日本那边加工好的，每根丝杆都有出厂独立编号，说是工程批量尾货来的，丝杆座二手THK  BKBF10，为什么丝杆座要用二手，动动脑子想想丝杆座的结构和运行工况就明白了。
. k0 F& I  ]: q' [+ f) Y4 D当时心里还是没底，咨询过东东，无锡阿乱还有论坛搞机木友等等大神，结果多数都说导程大了，要不得。
8 s* ]0 `& {- `+ {
$ h9 ^+ ]3 Q3 x, |# m之后我还是硬着头皮上了。16细分，点动一次，结果只走1.25丝吧，还是0.125丝？今晚喝酒了木雕和软金属加工，做什么也要求不了这么高的精度了。三轴重复定位精度，三丰数显千分表测试不出来误差！很多人会吹，他的也没有回差，我说上视频啊，我不是有个帖子嘛，千分表下见真谛。

3 _4 w) j) |9 E, q$ z# |6 w* ]最后做起来和东东沟通，他说立柱机立柱上能立硬币就算合格，草，立柱上立硬币算个鸟，我雕刻时主轴上都随时可以立硬币很久的。

& U( A# q& y7 t' U+ h( Z9 x$ a所以和10螺距没有关系，当然10螺距丝杆，做高精雕刻机肯定不行了。毕竟理论上电机扭力需要翻倍了，实际上还是没问题的，我76MM57电机，1.8牛米的，电流我只设置到2.2，最大是4好像。稍微设置高一点，感觉电机声音大了，再说几年用下来，没有丢步个一次，而且还是一个淘宝网都找不到卖的雷格步进电机。

  j' W4 O' c5 k7 T6 G% j

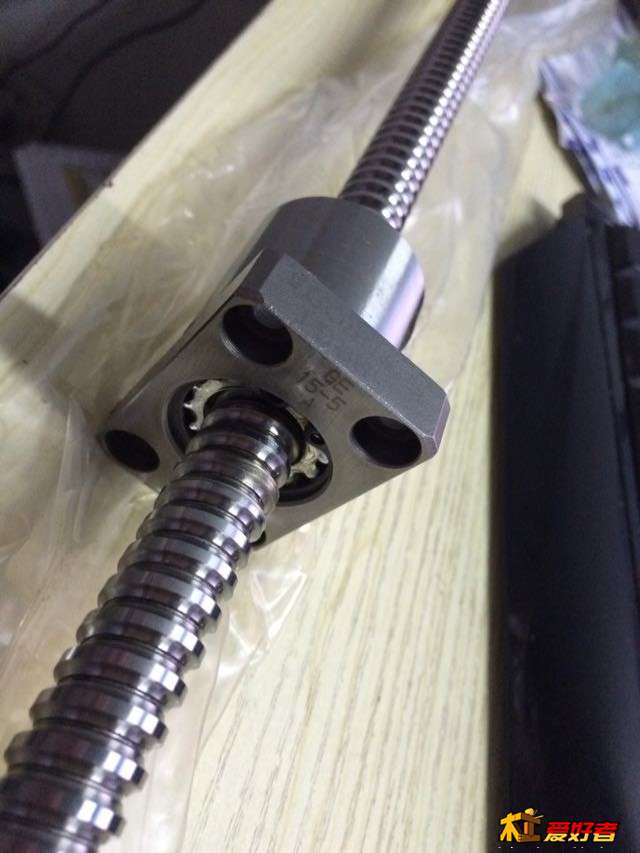

可惜下面这货，机器做好之后看到的，本打算买几根放着，结果下手晚了，二十几根，不知道谁一下买了。
7 W' z" b6 n/ o) B/ L

惯导

ZhaiJian 发表于 2019-11-15 20:59
工地缺一个楼主去抬杠.多少钱堆的设备心里没数用显微镜去看.

' b8 s4 U: p5 L1 c4 I, t: _

       你特么你母亲给我拿的显微镜啊？
/ Z3 a) c+ N6 E: F# B! e2 {- G
! ~1 `' F) V4 d" ~' O# ]8 O+ J' {9 Q       帖子前面明明说的是体视镜，如果不懂体视镜和显微镜的区别，问你妈去，你妈不懂你问度娘，装你丫的什么大瓣蒜啊？ 多少钱关你屁事啊？你不会说人话可以不说，但你别到这里汪汪乱叫！
  Y2 V" z* L: ^5 Y# H  B
       滚蛋！
