实木大梁弯了怎么补救

夜光拼图

一介 发表于 2019-05-16 17:20
9 r% ~$ D! a6 O0 {本帖最后由 一介 于 2019-5-16 17:24 编辑
; U3 X- s# D: i6 C, G7 S3 ?2 ]
: j2 q- {: u, X0 i/ D5 [( |# F
4 E; q* ^' W% D; C( j中间先用千斤顶顶起略上拱，红线处方木取下，用槽钢如图加固，螺杆和大梁连成一体。或者用1cm厚钢板加工成H型构件（这个可以适合方木的厚薄）。然后槽钢或钢板外贴同色木材。

3 X% w, c4 Y4 h( ?* ~) u7 m/ K$ _大梁上桔色的是1公分厚的小薄板，装饰用的，要不然空着不好看，你的意思是在大梁上面加槽钢，拧到大梁上。现在有几种说法了，有的说在大梁下面，你说在上面，我说在侧面。

whuedu

水泥花，厉害了。还有个方案就是在柱头和二梁之间沿着椽子的方向加斜柱，不过不咋好看就是了，图上也看不出柱头的位置是否允许这样搞

LN玉树临风

这是没有预起拱造成的吧，屋架类的下玄都需要预起拱的，否则风雪自重都会引起下蹋。
  S' u; @! F+ {7 W( g3 _

撒哈拉森林

夜光拼图 发表于 2019-5-17 19:50
按理说20公分的硬木大梁应该没问题了，无奈选料时没注意最外面这根大梁的缺陷，如下图一，那个位置有几个 ...

       实际情况你最了解。可以先用你这个方法试试，如果大量木料没有硬伤，一点问题也没有，横梁就是打一点弯，承受力也是不小，这些补救方法就是解决横梁缺陷的，起码落个心里面踏实一些。
# \. w# u1 Z% _1 x% n- \/ i

LN玉树临风

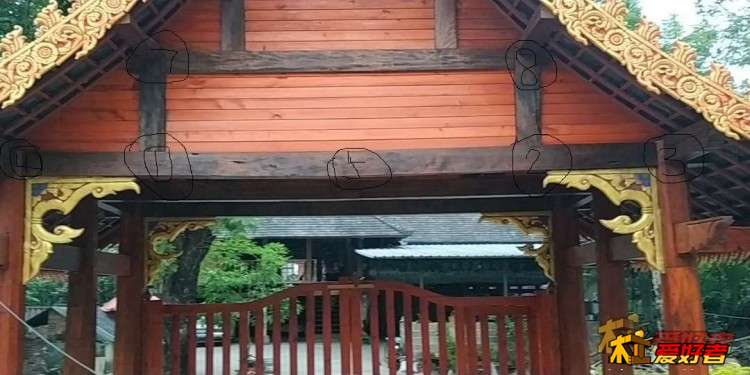

     现有的结构不可能推倒重来，用千斤顶顶起1.2点到向上凸起一点，用M20或者M24双头螺栓拉紧5-7和5-8。在5、7、8三处加固节点板，12-16毫米钢板双面穿螺丝加固，5的位置可以考虑加厚槽钢比如说加工出LOGO或者图案符合当地习俗，既美观又实用。节点板找数控切割做的规矩点，打孔焊接做的美观点，还可以喷漆防腐蚀，几十年坏不了，想要一辈子不坏去热镀锌。
     这就和做屋架道理一样了，你的屋顶重量通过1、2点传递到柱子上，屋架下面这根梁用长方形截面的就好了。
! }1 L- E' K& O5 u+ F' a
) C9 S! O6 P2 [) }: M; I1 g8 z& X7 O
  L8 {& s" N9 p9 [仅供参考哈，如果是我就会这么维修，横向相邻的屋架之间是不是还要加固自己考虑。
+ k+ ~$ ]: H+ V0 [$ |

LN玉树临风

LN玉树临风 发表于 2019-5-19 06:03
现有的结构不可能推倒重来，用千斤顶顶起1.2点到向上凸起一点，用M20或者M24双头螺栓拉紧5-7和5-8。在 ...

3和8、4和7之间做的时候加斜支撑的话，底下这根大梁受力就会好的多，斜支撑会把一部分的重量直接转到立柱上。
& u2 D( L$ c7 h* H

一介

夜光拼图 发表于 2019-5-18 01:22
3 w" c8 b9 L' k" {0 p& X大梁上桔色的是1公分厚的小薄板，装饰用的，要不然空着不好看，你的意思是在大梁上面加槽钢，拧到大梁上 ...

) l) S" W! x& R. G) P在下面上面受力不影响，上面好处理一点，外观更容易统一协调。侧面效果不会很理想
+ V. f& q  \7 v9 {  J3 x- y. [

一介

夜光拼图 发表于 2019-5-16 15:14
各位，每个地区有每个地区的建筑风格，不要轻易就否定所谓的结构。像那种叉尖结构的屋顶，在我们这主要是普 ...

* e3 l+ B1 ^- s! v3 n在芒市的时候看到好多类似的房子

一介

夜光拼图 发表于 2019-5-18 01:22
4 [7 T/ o+ _& N; h$ m( B! T  @大梁上桔色的是1公分厚的小薄板，装饰用的，要不然空着不好看，你的意思是在大梁上面加槽钢，拧到大梁上 ...

3 B5 S+ n% M/ E1 i, X其实还有个方案，理论上可行。大梁弯曲，就是说大梁的下端面受力拉长了。那么在梁的下中部通长挖直径2公分的槽（前提先千斤顶顶起大梁略上拱）。然后通长直径20的拉杆加垫片收紧于两边立柱，使得大梁下断面不会再形变。
" u/ x, r& [) w0 M7 @

LN玉树临风

: Q1 F/ }$ Q9 c$ W- N

LN玉树临风 发表于 2019-5-19 10:43
. t. p- V+ b/ l3和8、4和7之间做的时候加斜支撑的话，底下这根大梁受力就会好的多，斜支撑会把一部分的重量直接转到立柱 ...

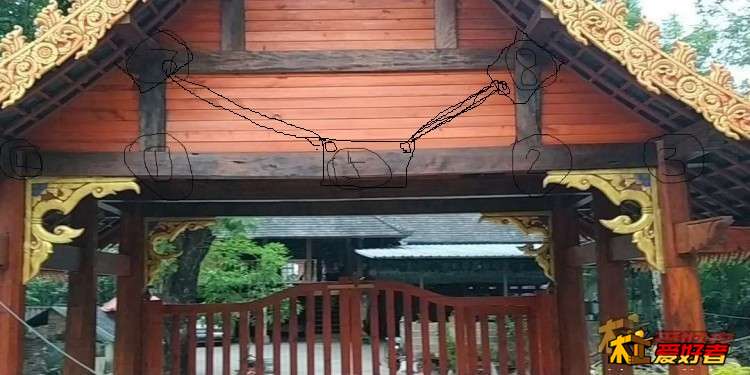

    电线杆子打拉线的双头螺丝就行，只不过有点难看，市面上有卖不锈钢的，价格小贵，但是基本上不锈。就算有点锈，几十年不会有问题的，这种结构在以前木架结构、吊桥、、、、、很多结构中都看得到。做了这样的结构，即使你的屋架上再多东西问题都不大。在日本的木屋里面这种类似的五金穿接件很多的，起到加固和防裂的作用，防止自然灾害地震、大风、雨雪造成木材开裂。
   我画的连接件有点难看，实际做的时候你可以美化一下，该倒角就倒角。
* w  a# u/ F; k3 w, U/ G6 U1 Y9 x

一刀乾坤

《营造法原》有云：民房六界用二个，厅房圆堂用前轩。七界提栈用三个，殿宇八界用四个。依照界深即是算，厅堂殿宇递加深。梁与双步、川竟然同宽，如何承重？必须拆除加粗大梁重建，其它都折腾。

LN玉树临风

LN玉树临风 发表于 2019-5-21 06:36
电线杆子打拉线的双头螺丝就行，只不过有点难看，市面上有卖不锈钢的，价格小贵，但是基本上不锈。就 ...

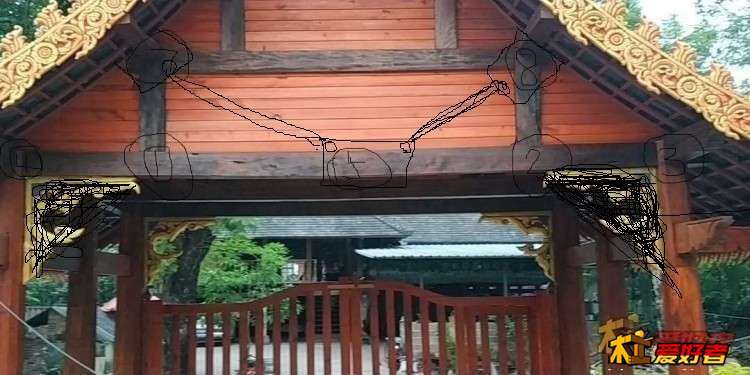

这就是门楼，尽管设计不合理，也不能拆啊，拆了损失大了，还不如把俩个装饰耳朵拆掉，改做三角支撑。斜支撑到1和2两点上，底下大梁的受力明显会改善。在三角支撑的三角形内做些装饰，这个应该很简单。

xss1961

3 D+ ~9 }  a" S0 G
热心人真多，简单的方法用大型槽钢，做成门字形，修补美化自己想，查一下槽钢抗压变形强度，再不放心把槽钢对焊。
