实木大梁弯了怎么补救

jncc

夜光拼图 发表于 2019-05-15 22:59
. A! A: P4 x+ {. q我不专业，你说的看不懂，能不能帮忙简单画个图。

还有一个办法，可能更美观和省事省料些，量一下屋脊顶尖到最下面的那根横梁的尺寸，外委加工两根螺杆，有几层横梁就做几个托板，用螺帽调节并固定横梁(托住)，可省了要加的立柱。有条件可做不锈钢材质的，即美观又耐腐蚀无需维护

来自安卓APP客户端

daguan8

看了这种结构，觉得头重脚轻，是个不稳定结构。建议把上面的主要重量换一下，比如上面的瓦换成轻质彩钢瓦或塑料瓦。不然，除了梁外，柱子也会有问题。

wingnan

他那个说法跟我说的类似，区别就是我建议直接用槽钢（梁和柱子都加固），外边包着木头再做样子。。。
1 g/ Q' O  I' e9 [8 m. ?# j' u
; Y' U. s" O+ f3 _: c抓紧现在就加固，这种结构不一定会慢慢弯曲断裂，也有可能哪一天突然就垮了砸下来，那种情况很危险。

夜光拼图

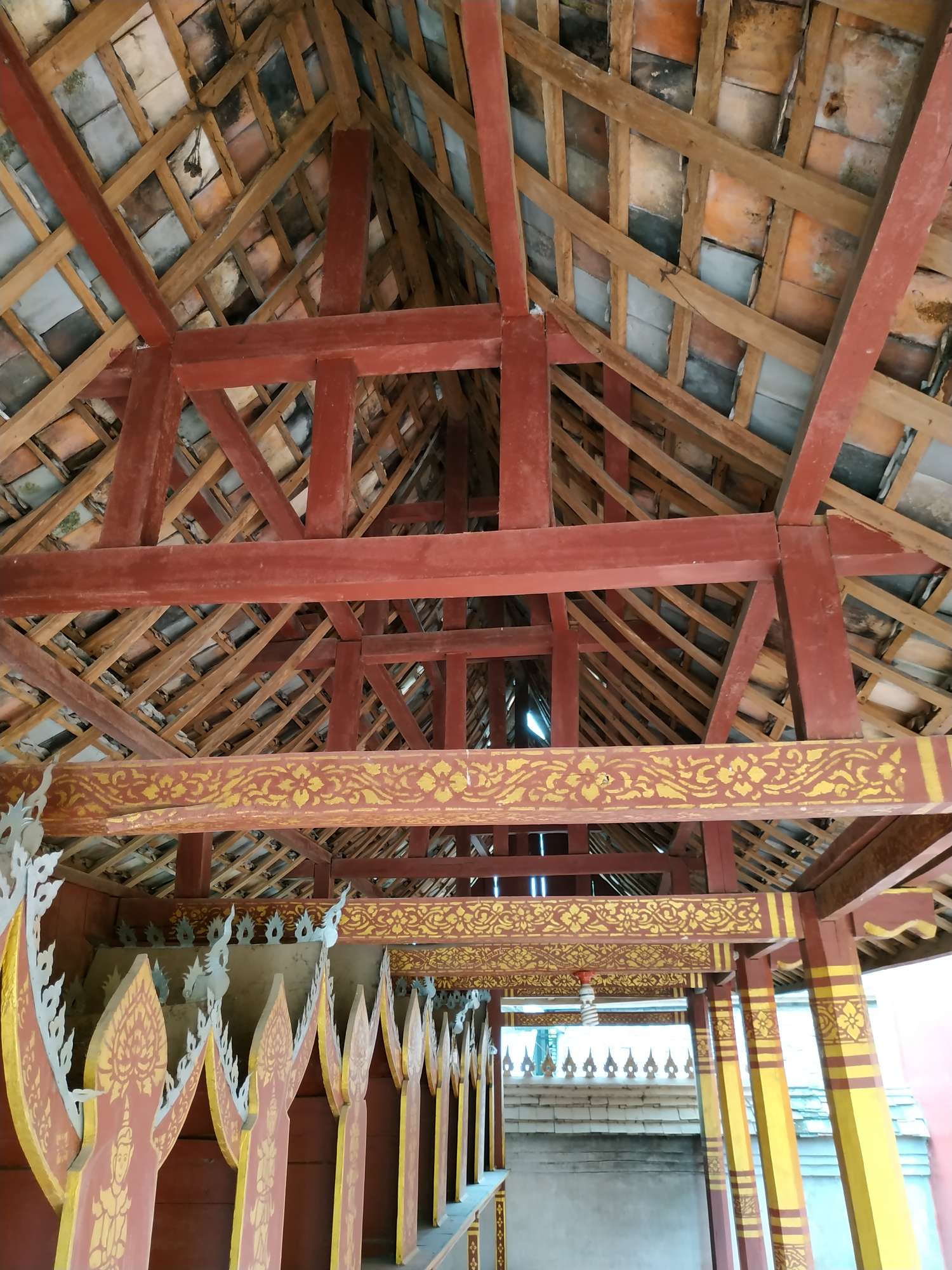

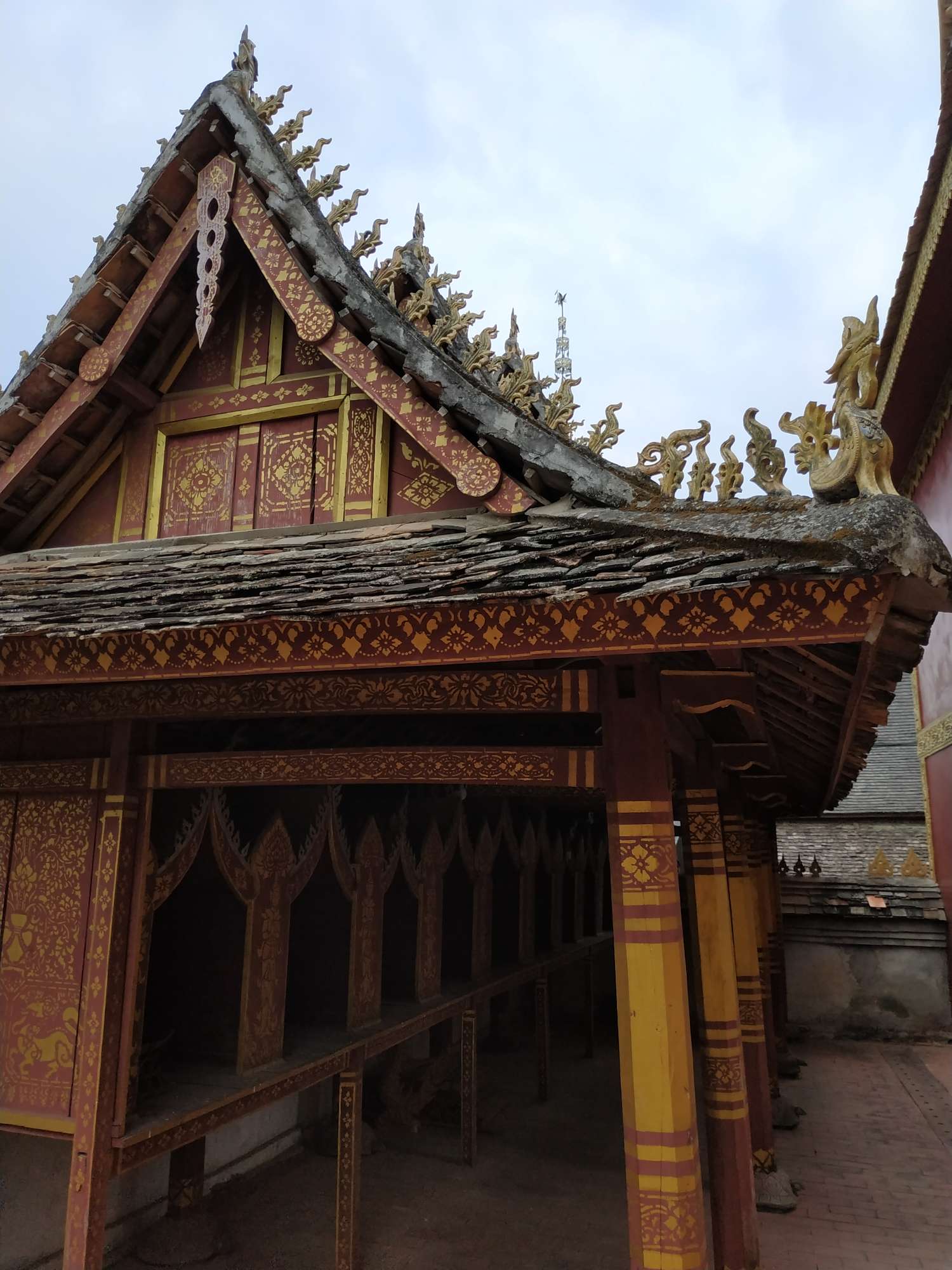

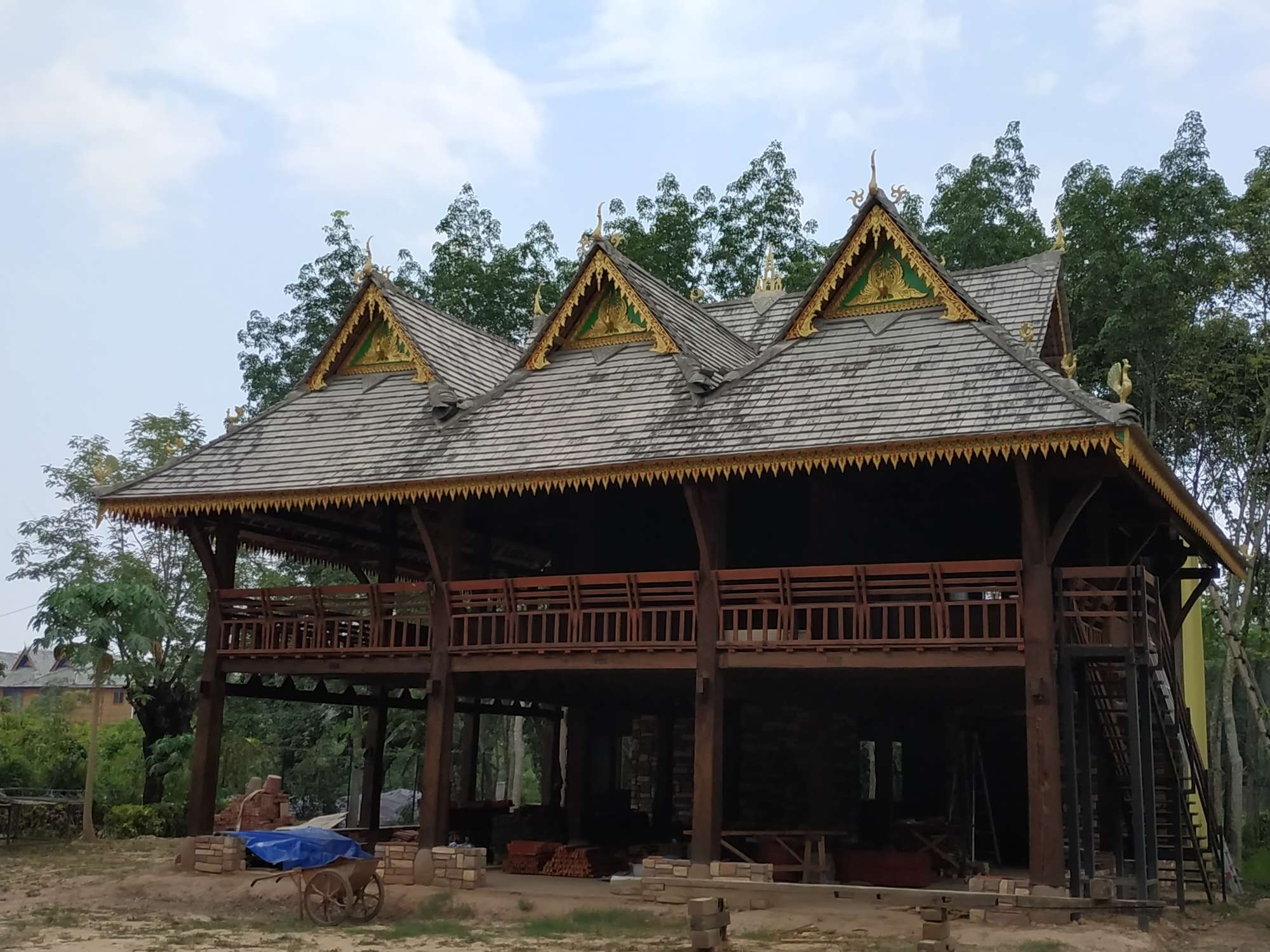

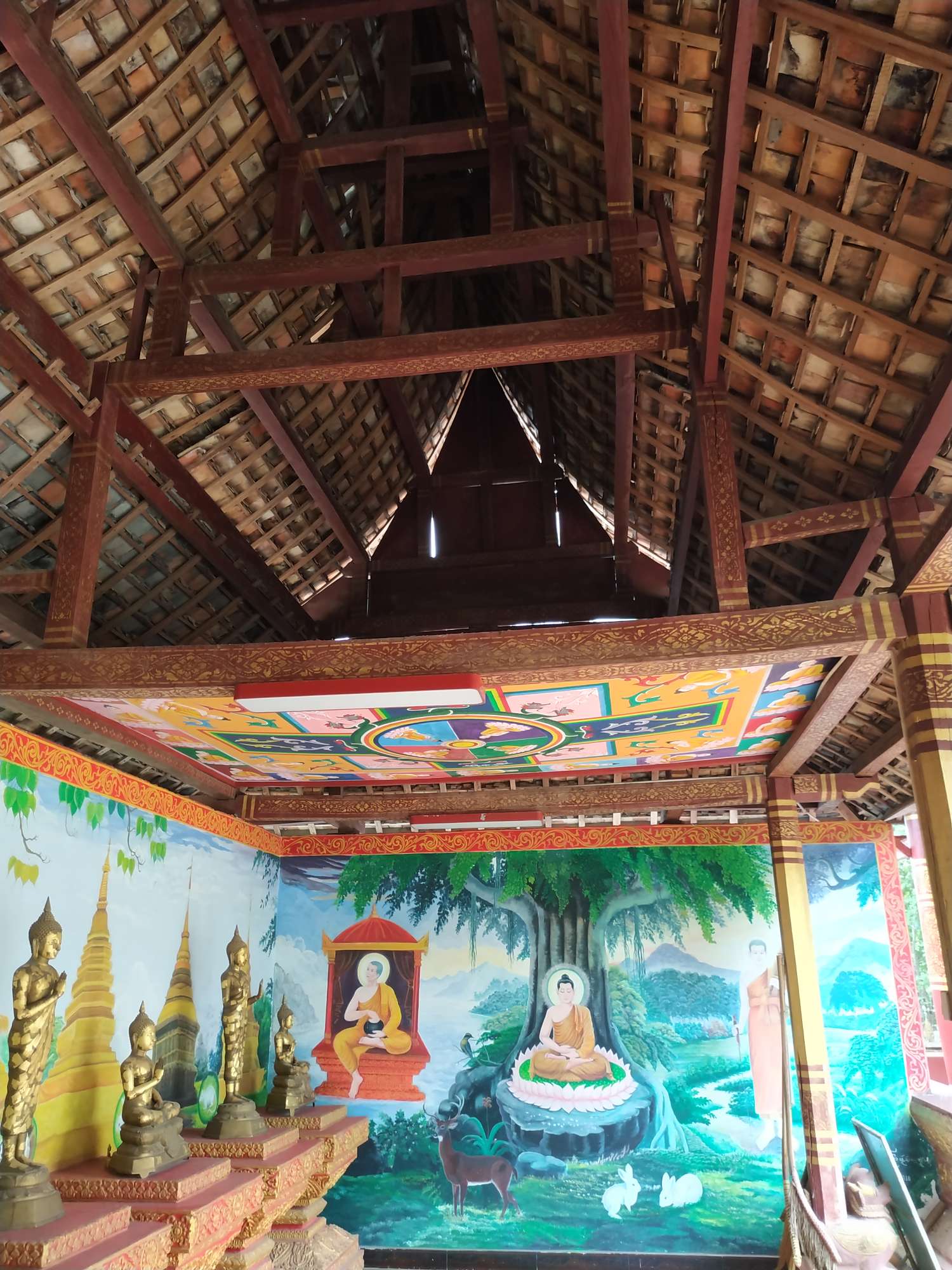

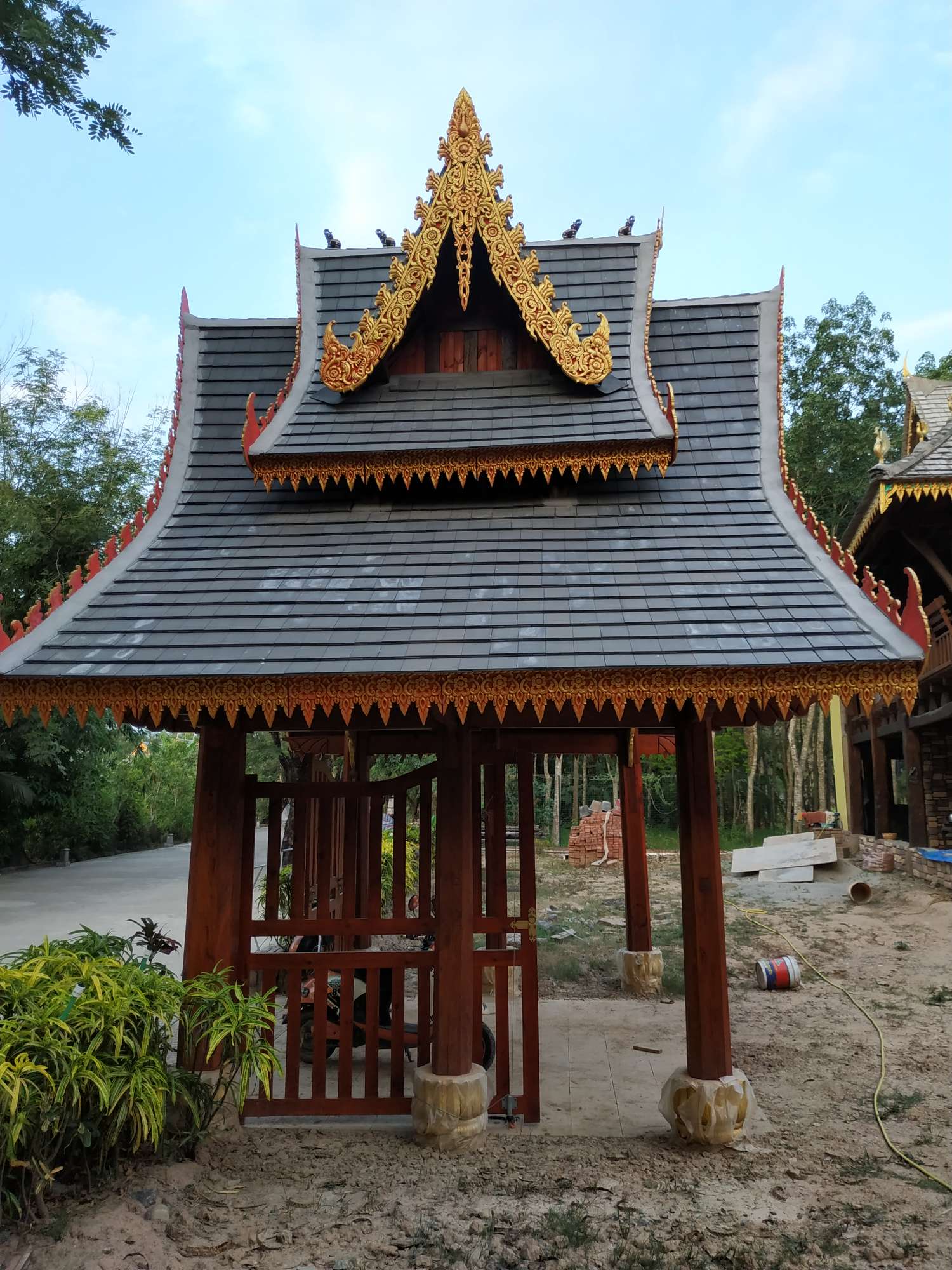

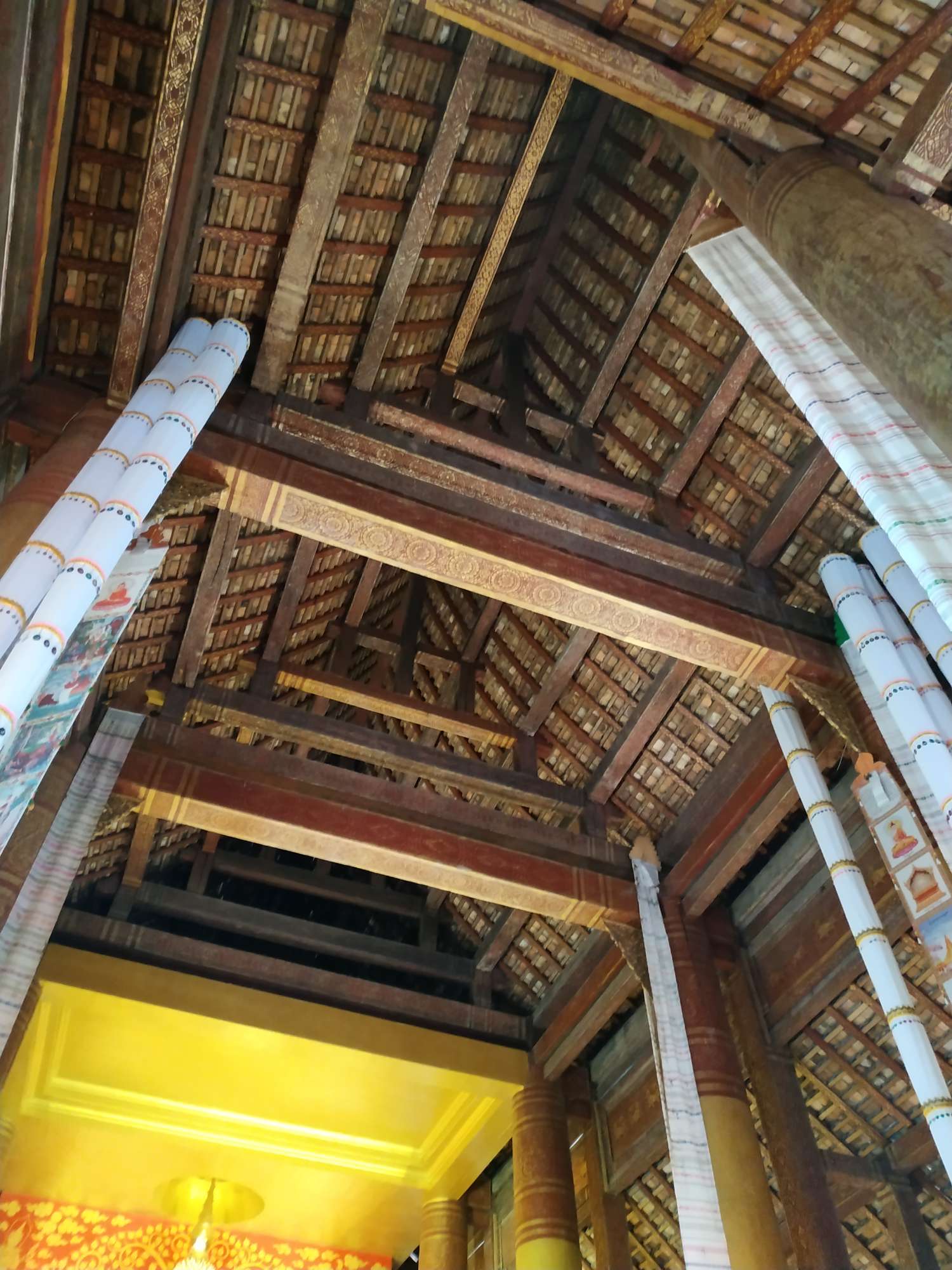

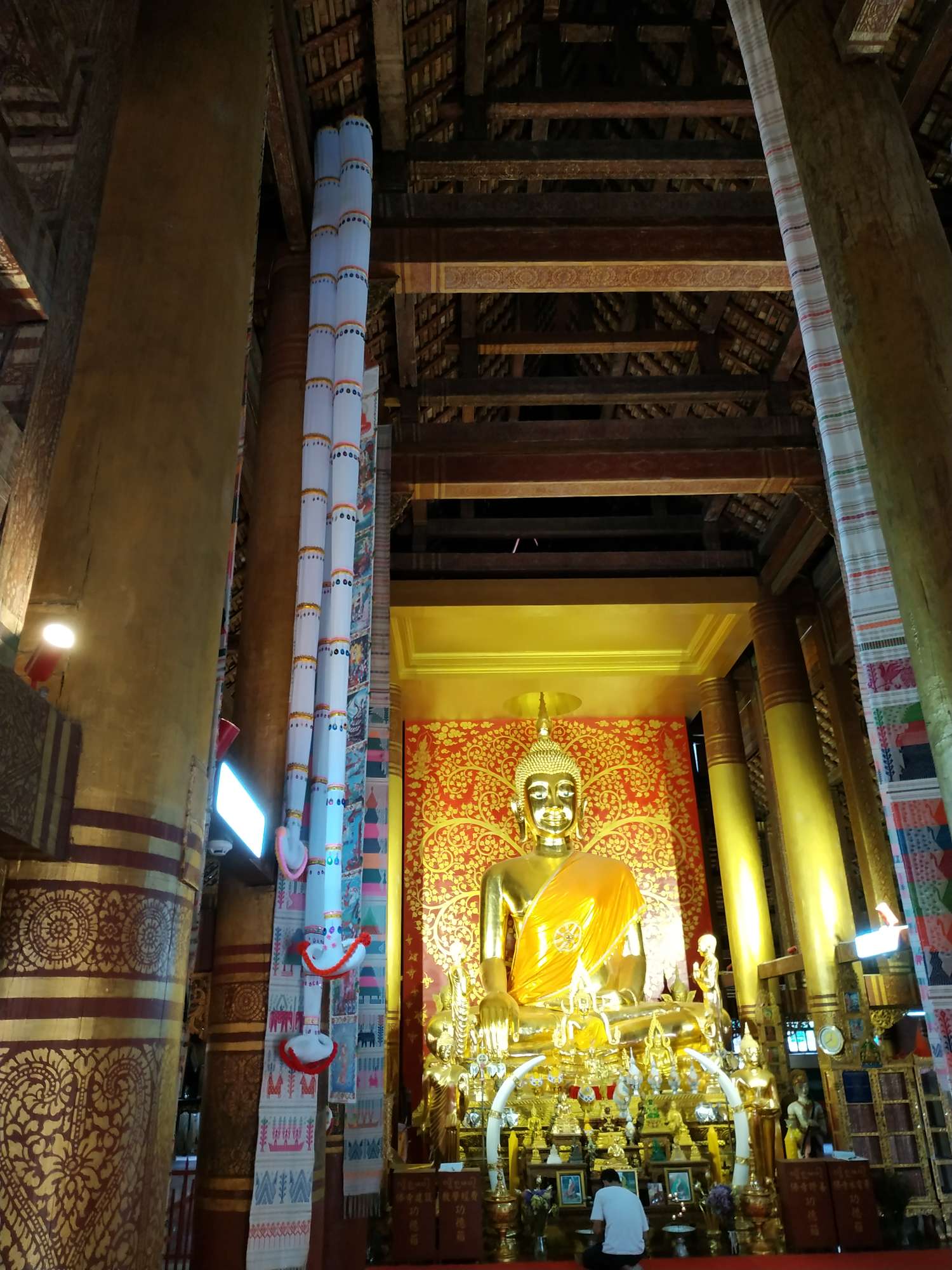

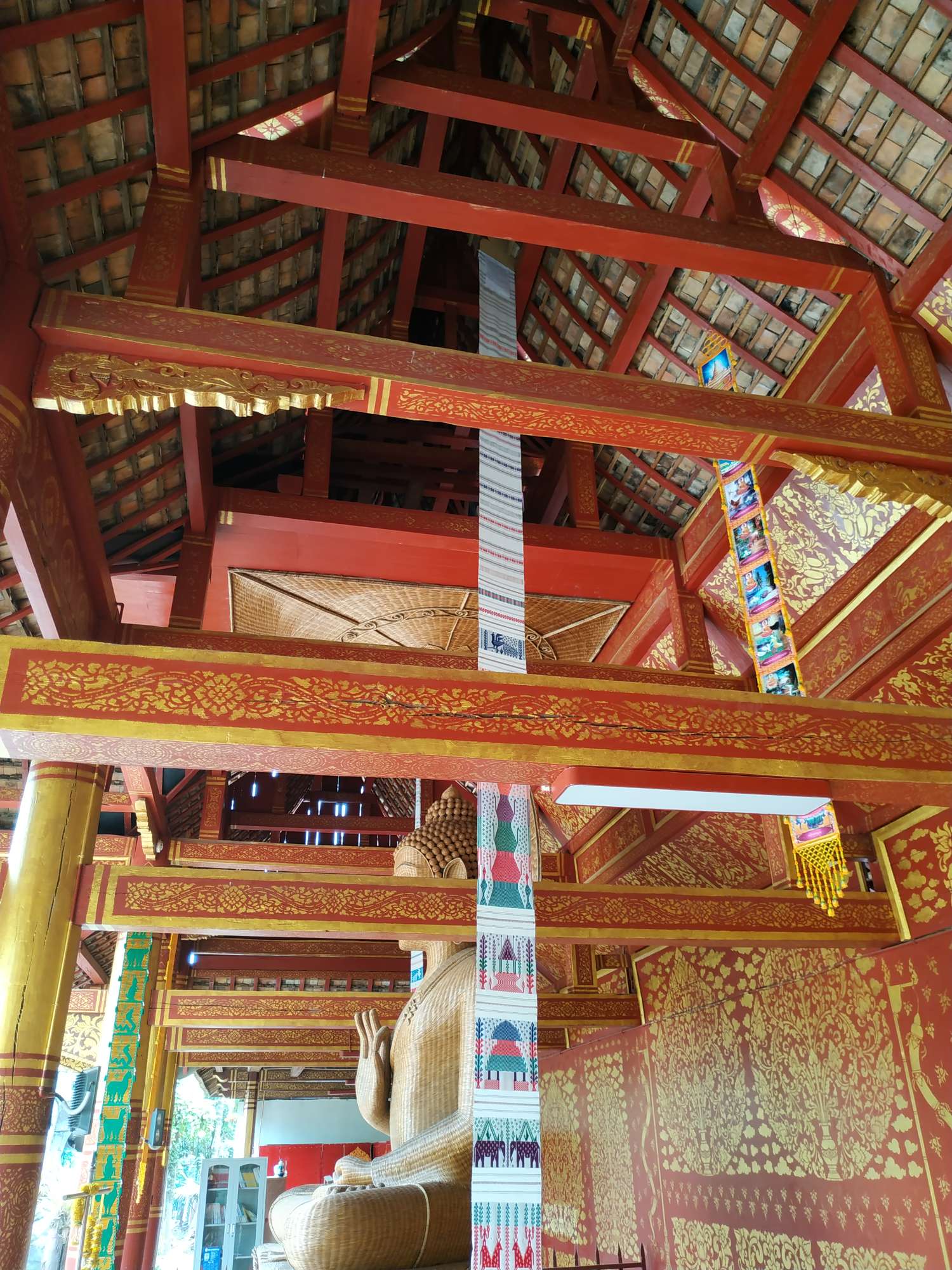

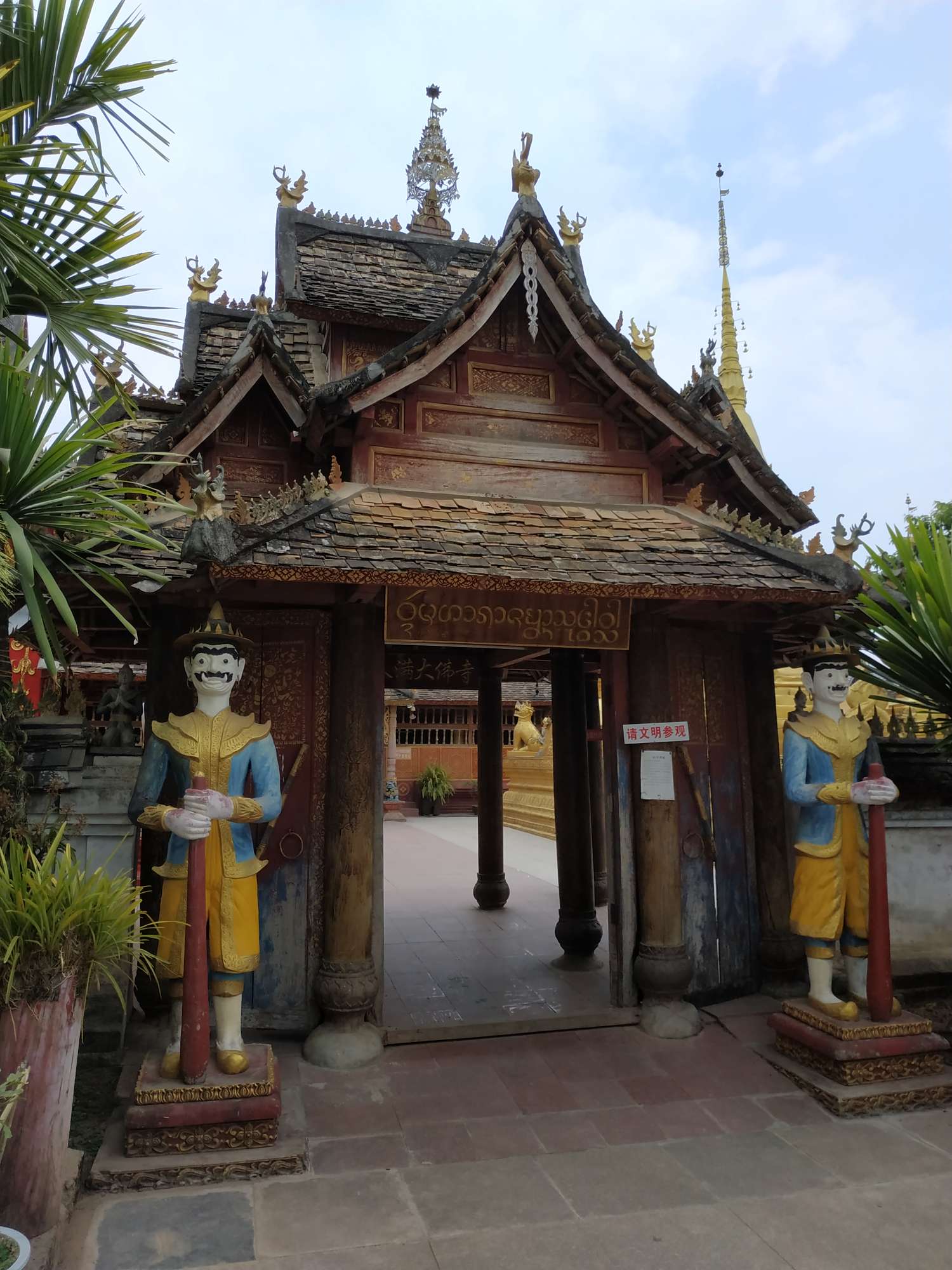

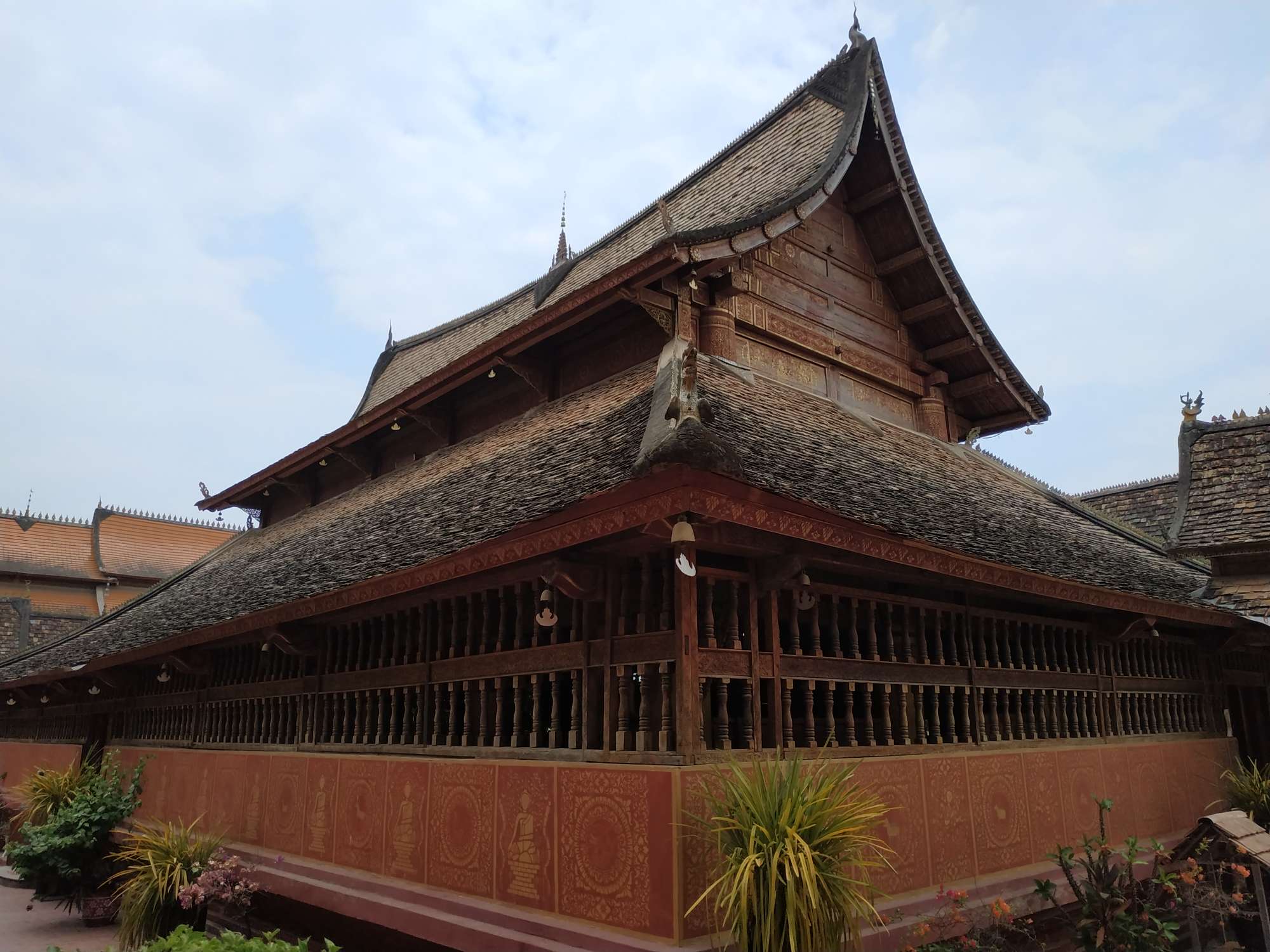

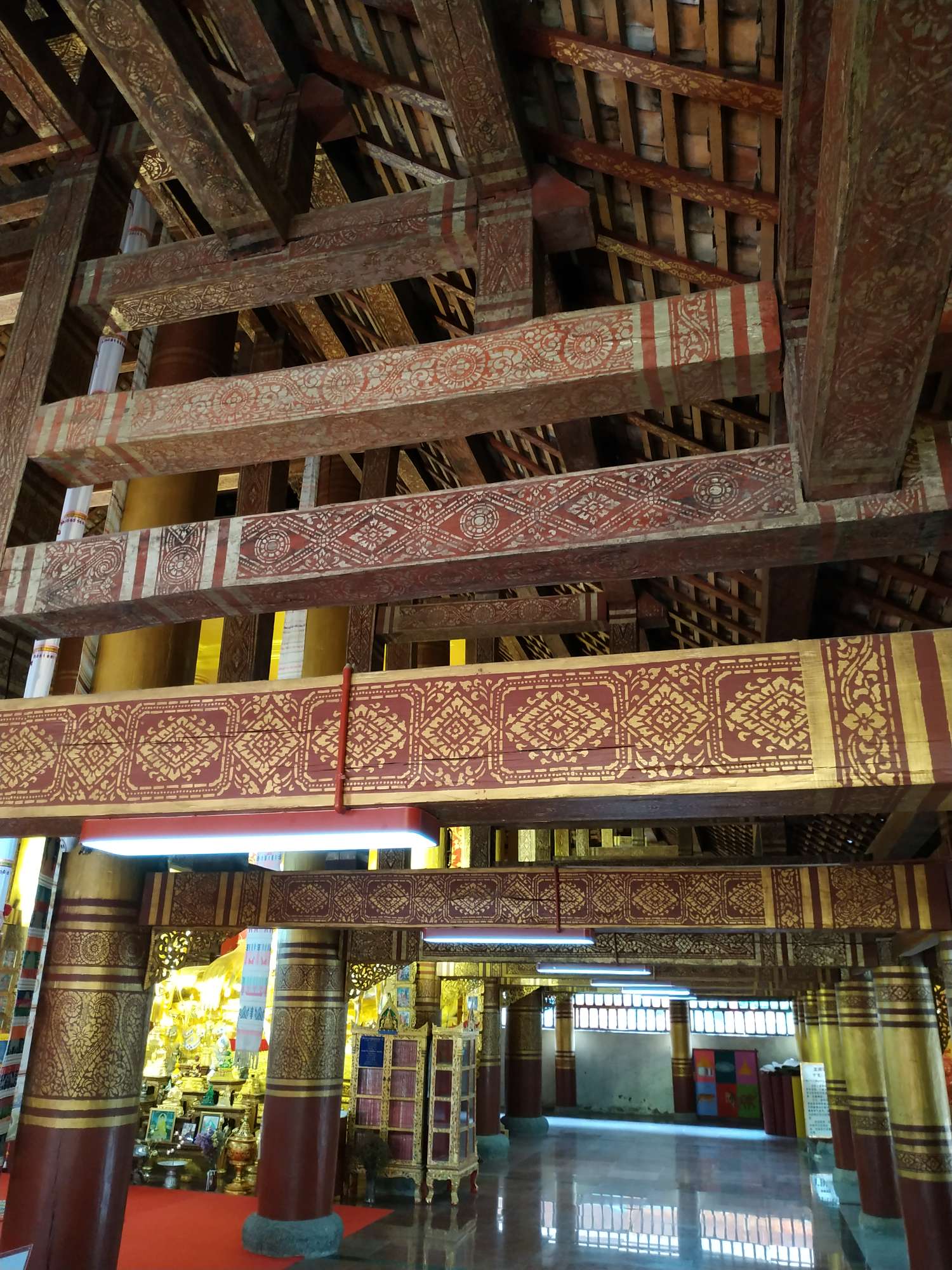

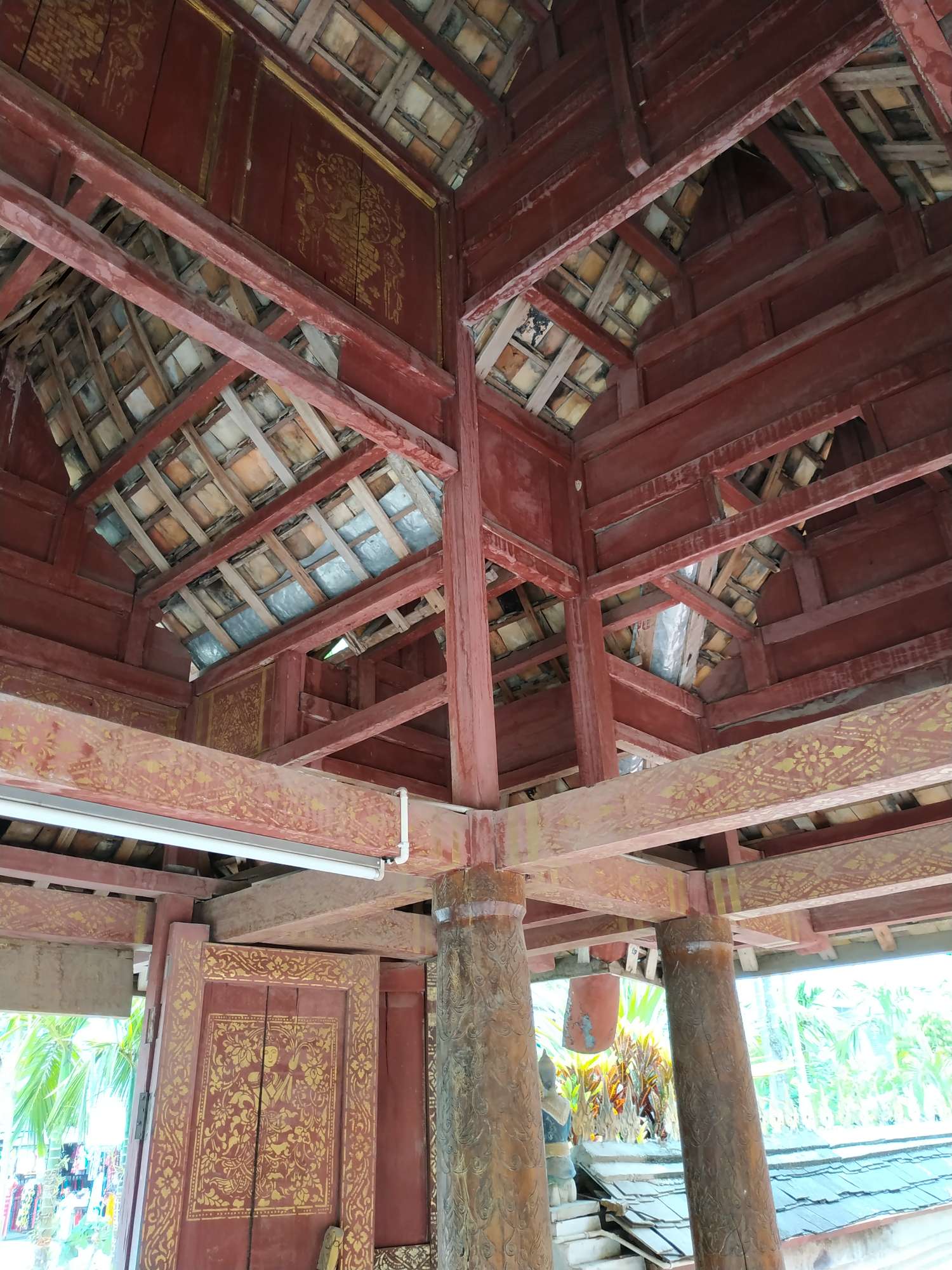

各位，每个地区有每个地区的建筑风格，不要轻易就否定所谓的结构。像那种叉尖结构的屋顶，在我们这主要是普通民房采用。而寺庙等高级建筑都是我盖门楼这种结构。我不专业也不懂这种结构的承重原理，所以才求教如何用简单有效的方式弥补大梁缺陷。其实如果只是弯就不怕了，主要是我这大梁上有个结疤，我感觉不安全，下图可见寺庙老建筑的一些大梁都弯成扁担了还照样接待游客。我们寨子的寺庙已经有一千多年历史了，建筑是文革被毁后泰国人来重建的。这种缅寺风格的建筑在泰国老挝缅甸很常见，说结构问题的只能说明不了解这种。当然寺庙屋顶更高跨度更大，会在大厅中间加柱子，但如果只是像我这种跨度4米的门楼，木料没缺陷是肯定没问题的。最后几张照片是邻居家正在盖的门楼，跨度6米大梁也不过是20多公分。如果不是我这大梁上有伤，4米跨度区区十吨八吨根本就是很轻松。没接触过大木料的人往往想想不到木料有多结实，举个例子，原来我院子外面有个水沟，跨度半米，进院子路还没修好的时候只能垫两块木方进车，大约10公分厚的杂木随便跨在水沟上，外面给我拉货来的司机刚开始都不敢过，但其实最重的时候还进过自重16吨的10吨吊车，吊车后轮至少占总重的三分之二，两块木方平摊这重量怎么也有5吨吧。半米跨度10公分厚5吨，看着吓人但没事。所以建议各位不要轻易否定结构，还是帮我想想有什么简单有效又美观的办法加固有缺陷的大梁吧。像寺庙门楼帽子更复杂更重，所以中间加了两排柱子也是一种办法，但如果能不加柱子就更好了。

来自安卓APP客户端

夜光拼图

来自安卓APP客户端

一介

5 H! V3 r: c+ V: d6 O1 W

一介 发表于 2019-5-15 15:29

4 }8 r8 B/ G5 h( |  U 中间先用千斤顶顶起略上拱，红线处方木取下，用槽钢如图加固，螺杆和大梁连成一体。或者用1cm厚钢板加工成H型构件（这个可以适合方木的厚薄）。然后槽钢或钢板外贴同色木材。
6 R5 M" t/ M' X" S6 U1 R6 u

一介

夜光拼图 发表于 2019-5-15 22:53
% W. U5 @1 K+ P! t( U  @  x& P钢丝绳怎么拉，麻烦画个图，谢谢了。你发的那张图绿字看不清，而且也不想用槽钢这么丑的方式加固。

0 f" u6 a( ~2 K: ~2 X钢丝绳不是最佳方案，容易锈蚀。槽钢外面用同色木板贴面，事实上看不到槽钢或者钢板

撒哈拉森林

      楼上一位木友思路不错。可以用铁棍从屋脊串下来，直到下梁，两三颗就好，螺母层层锁紧，不知道屋脊有没有这么大的拉力，这个主意简单，有效。丝杠做40或者50MM直径，挑丝扣，考虑一下吧。这是比较简单的方法，就看屋脊抗拉力够不够了。我出的那个主意，不如这位木友的方法简单。

whuedu

这个活看着毛病真多……雀替看着像假活应该是不吃力的，里面还有根大梁估计是有节疤还是怎么挖补了一块，挖补本身不是啥问题，在梁下面挖补就是问题了，补完强度最少下降百分之三十。要修的稍微好看点就是稍微把顶吊起来点加个随梁枋，然后把雀替弄成真的。其实这个活谁干的找谁解决不就得了么，这坛子里干大木作的真心不多。

有好木邻

图纸，施工没有考虑力学问题，按这种结构的重力应该在立柱附近，不能在中间。梁下面或内侧加工字钢固定再铺木板装饰。

夜光拼图

撒哈拉森林 发表于 2019-05-16 21:41
      楼上一位木友思路不错。可以用铁棍从屋脊串下来，直到下梁，两三颗就好，螺母层层锁紧，不知道屋脊有没有这么大的拉力，这个主意简单，有效。丝杠做40或者50MM直径，挑丝扣，考虑一下吧。这是比较简单的方法，就看屋脊抗拉力够不够了。我出的那个主意，不如这位木友的方法简单。

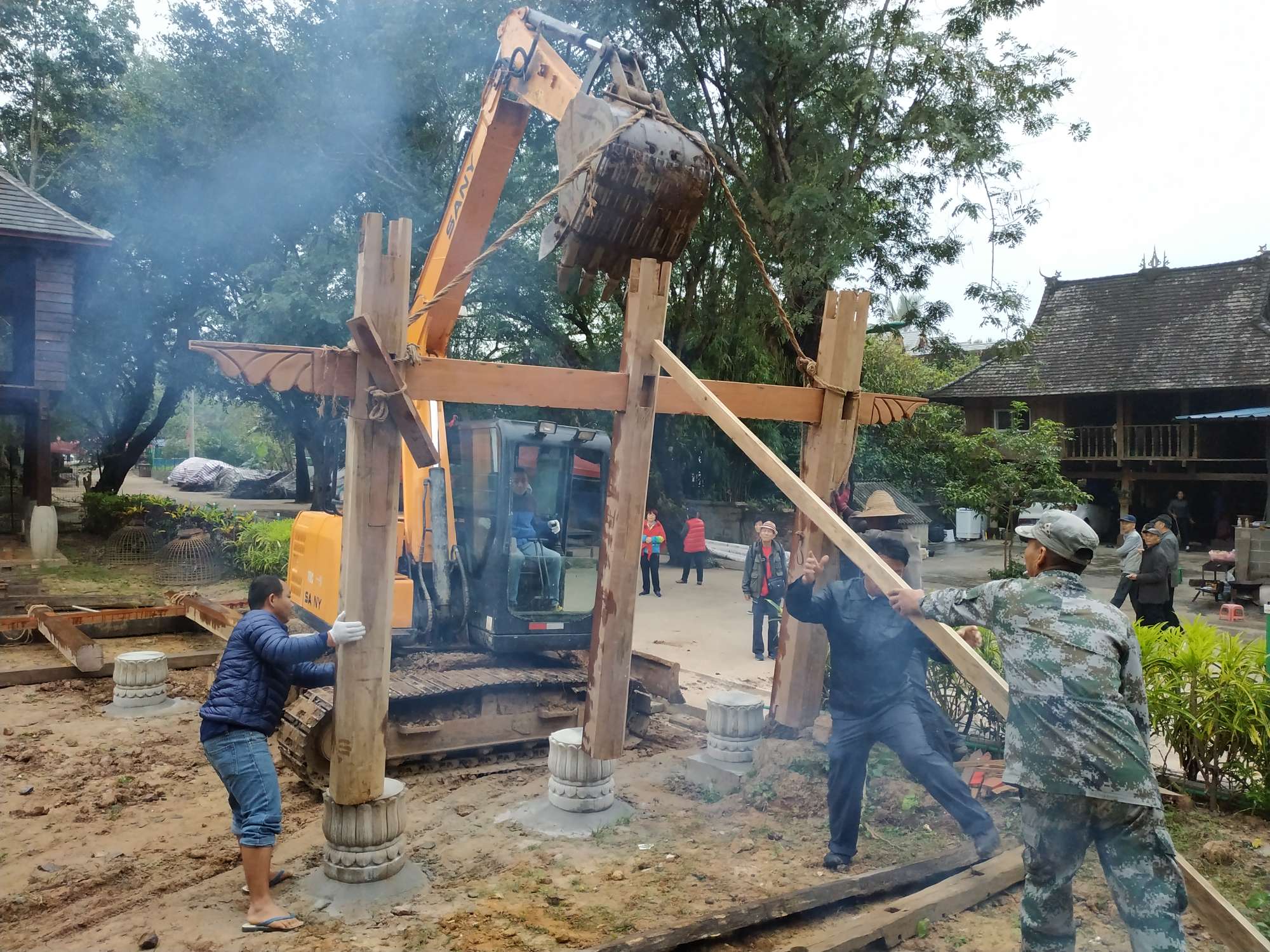

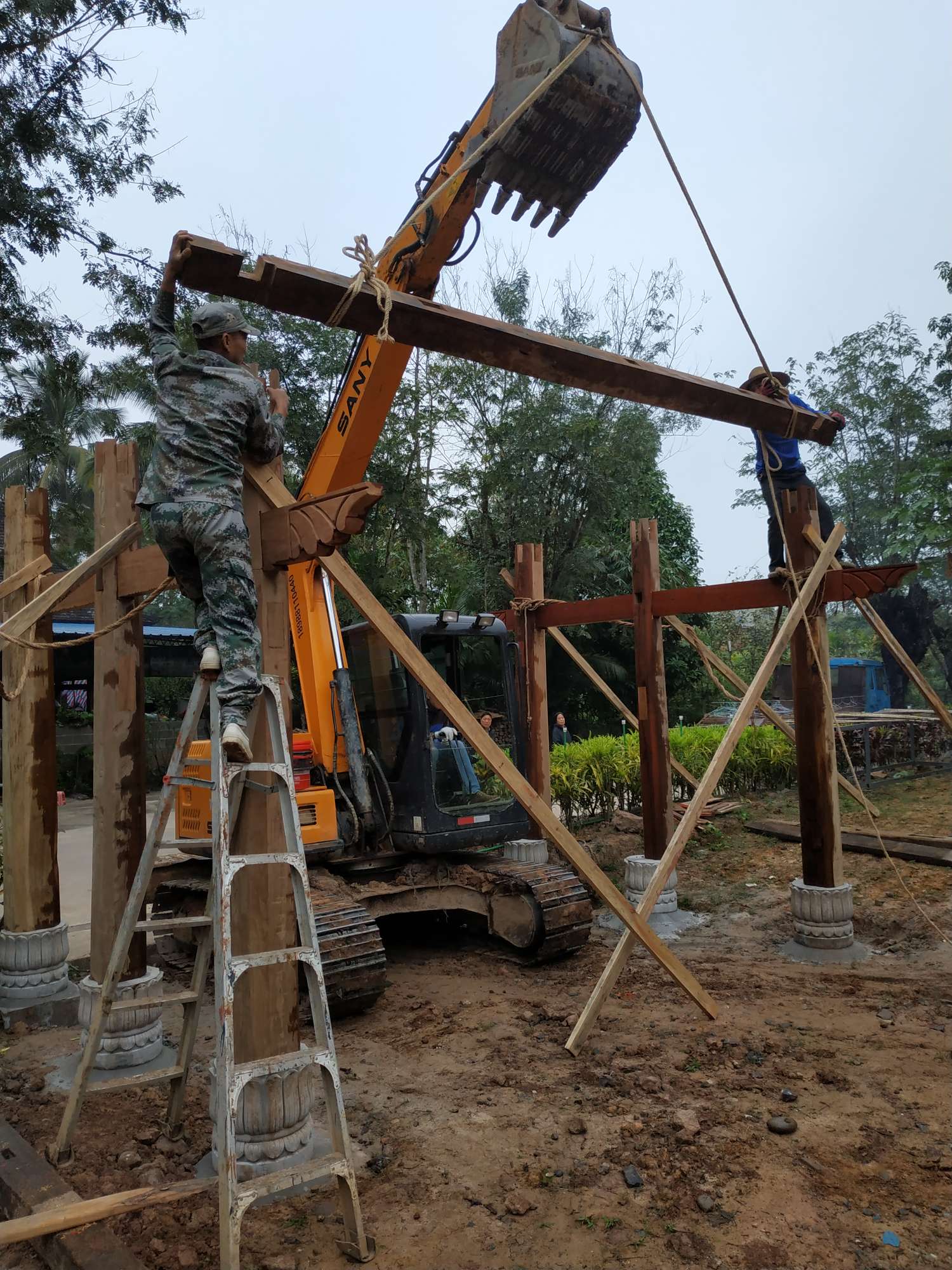

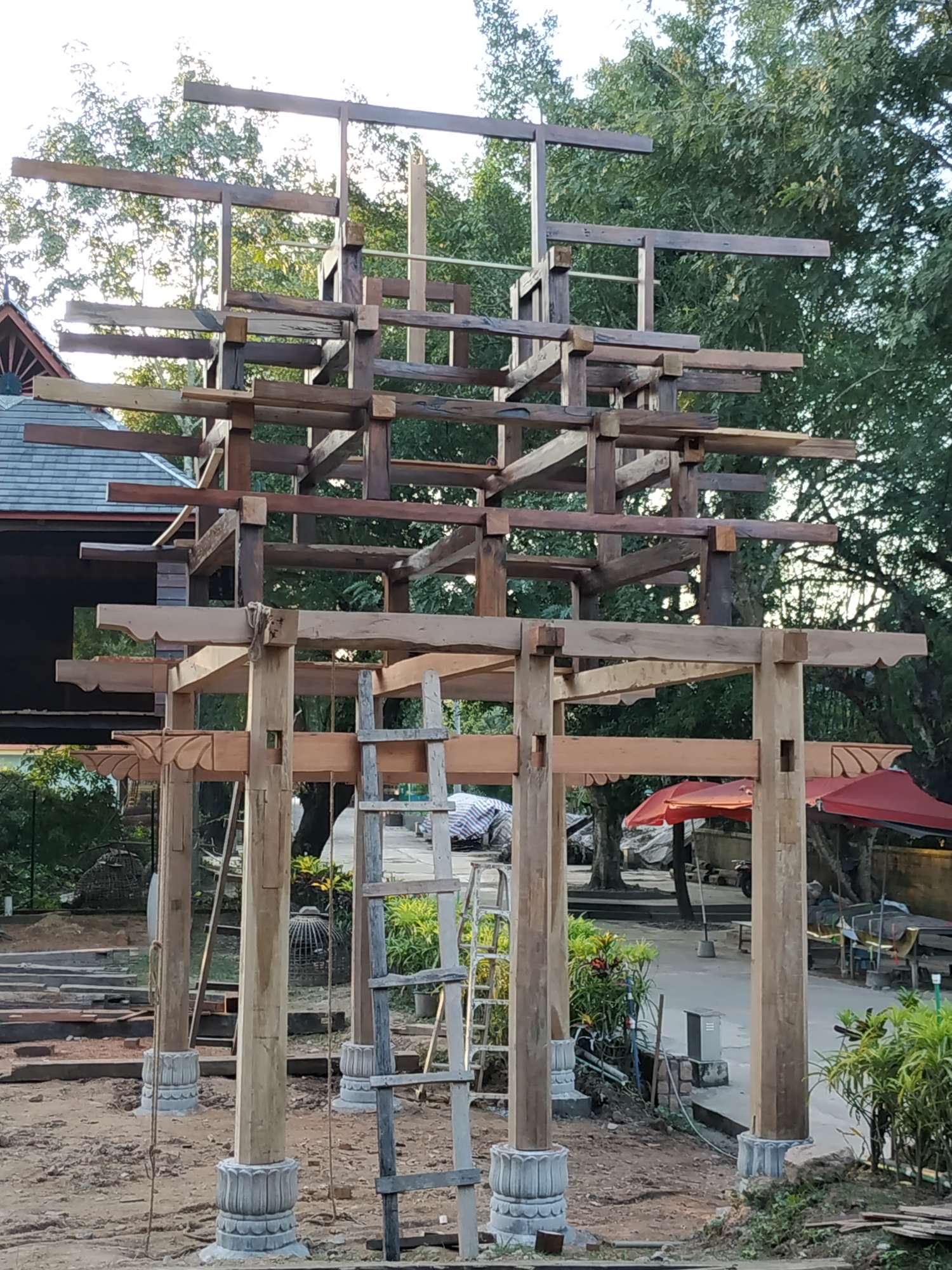

按理说20公分的硬木大梁应该没问题了，无奈选料时没注意最外面这根大梁的缺陷，如下图一，那个位置有几个和大梁顺方向的洞，是木材自身生长的问题，记得当初刷漆前用水冲洗时，发现这两三个洞是通着的。而且正好是那个位置被压弯了，所以才有所顾忌，想加固一下，如果是没有缺陷的木料，再弯点都不害怕，木料不是钢筋水泥，什么弯啊炸啊的，从建筑的角度来说根本无所谓，内地那么多木结构的古建，仔细看看，问题都一大堆。说这种结构有问题的朋友，八成都是不了解这种建筑风格，缅寺风格的建筑就是上边大下边小，屋顶坡度弯着，尖角还要翘出去才符合审美，而且因为柱子就是放在墩子上，墩子就是摆在地上，没有任何加固和连接，全靠大帽子的重量压着。而大坡度的帽子把重量从屋顶一直分散到柱子再到柱子外侧，应该也不存在受力不均的问题。我发了几张没盖瓦时候的照片，你看下，我感觉学到上面越小，木料都是立着用的，没法穿螺杆下来，用铁链子钢丝绳拴着倒是可行。

来自安卓APP客户端

夜光拼图

来自安卓APP客户端

撒哈拉森林

      结构够复杂的。我看屋脊部分也没用太大的料，看来吊装矫正也不算理想，出个馊主意。不行就算了，在下梁立上两颗立柱，位置相当于门口的意思，这样做顶起下梁的力量最直接，大约位置是把大梁横向尺寸分为四份儿，中间留出来两份的横向距离，不过，加上立柱底下过不去汽车了。我再想想。好吧。

夜光拼图

撒哈拉森林 发表于 2019-05-17 20:19
* [/ ~. L3 [* v& V  I1 Y      结构够复杂的。我看屋脊部分也没用太大的料，看来吊装矫正也不算理想，出个馊主意。不行就算了，在下梁立上两颗立柱，位置相当于门口的意思，这样做顶起下梁的力量最直接，大约位置是把大梁横向尺寸分为四份儿，中间留出来两份的横向距离，不过，加上立柱底下过不去汽车了。我再想想。好吧。

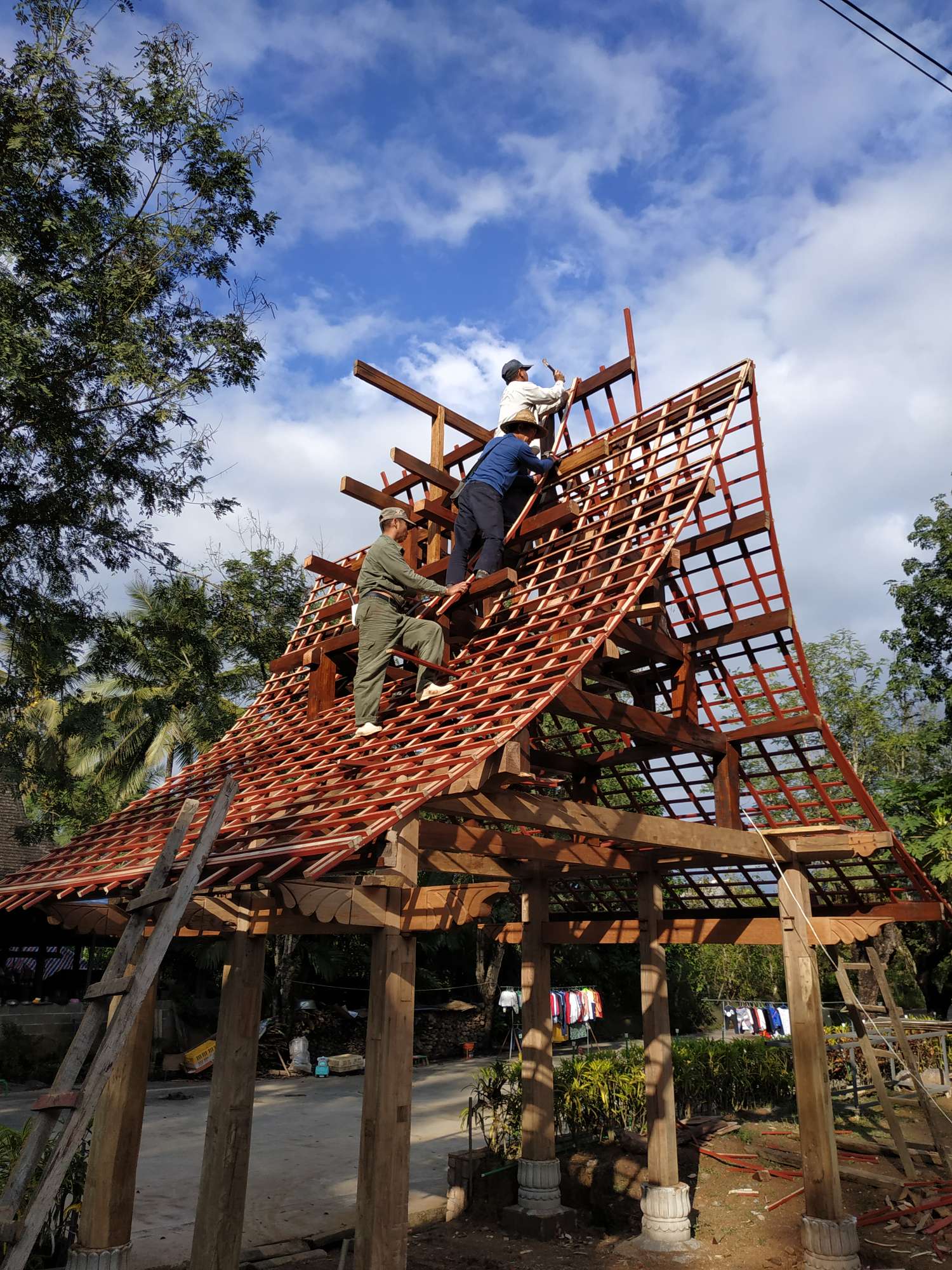

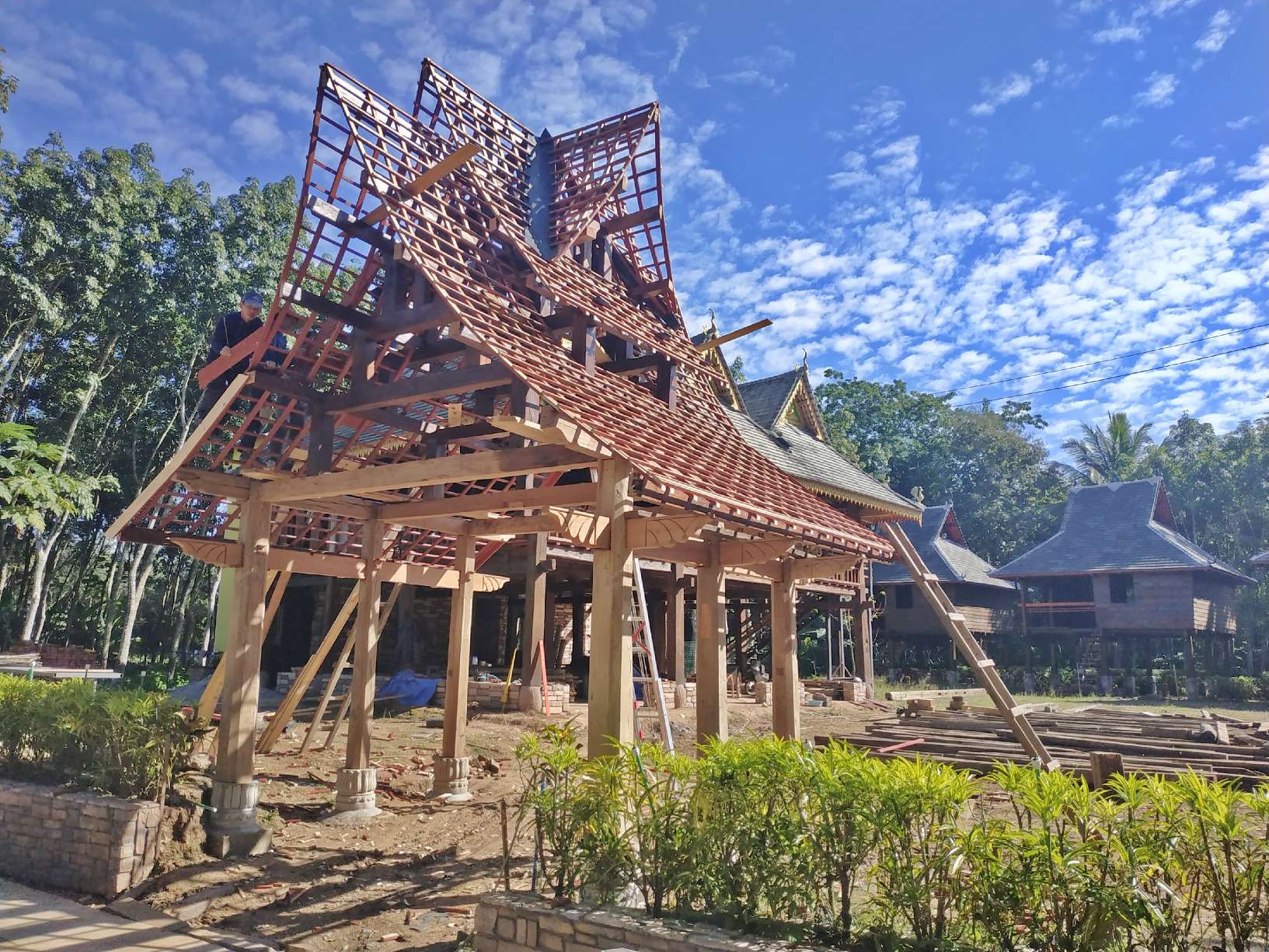

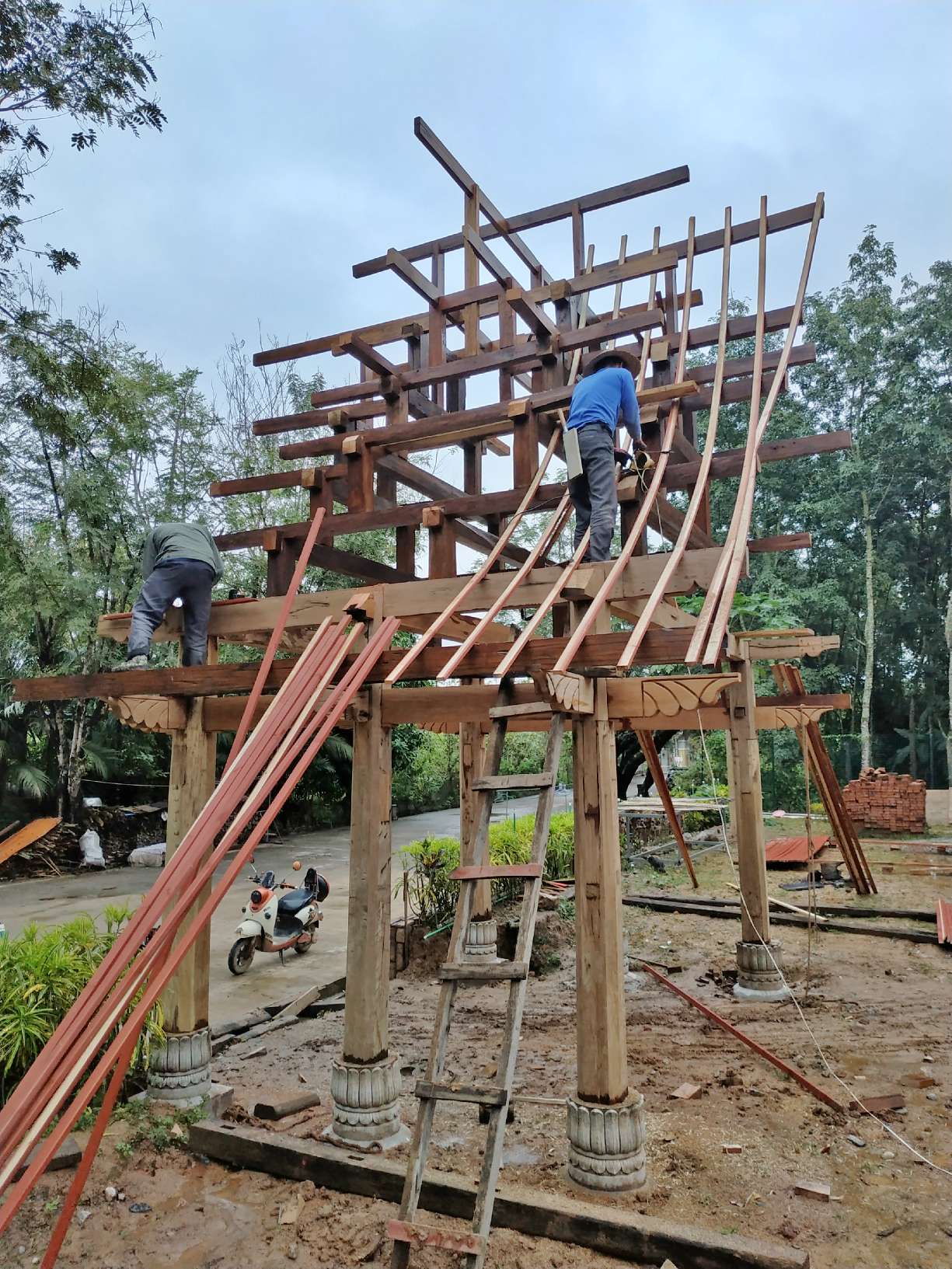

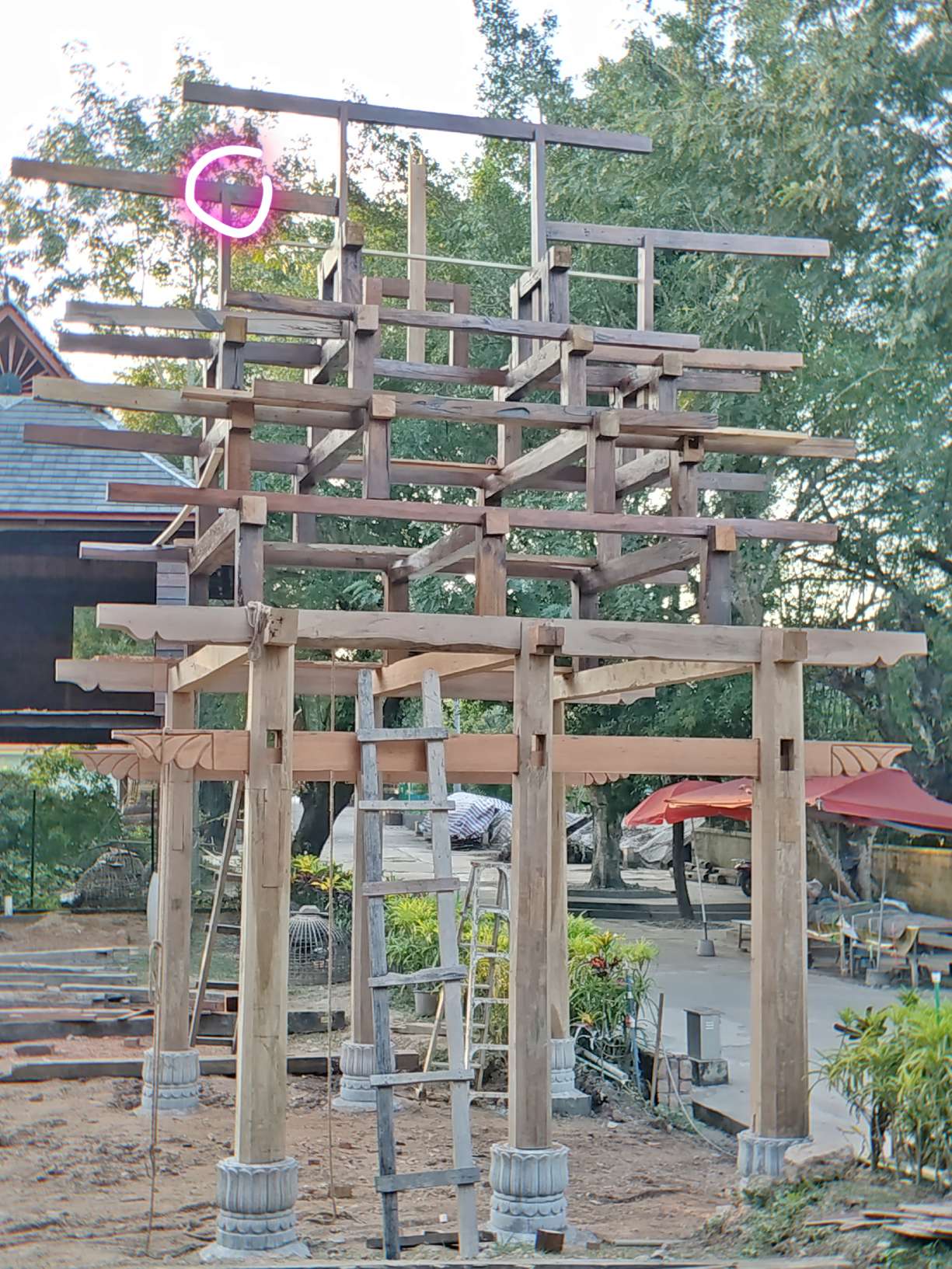

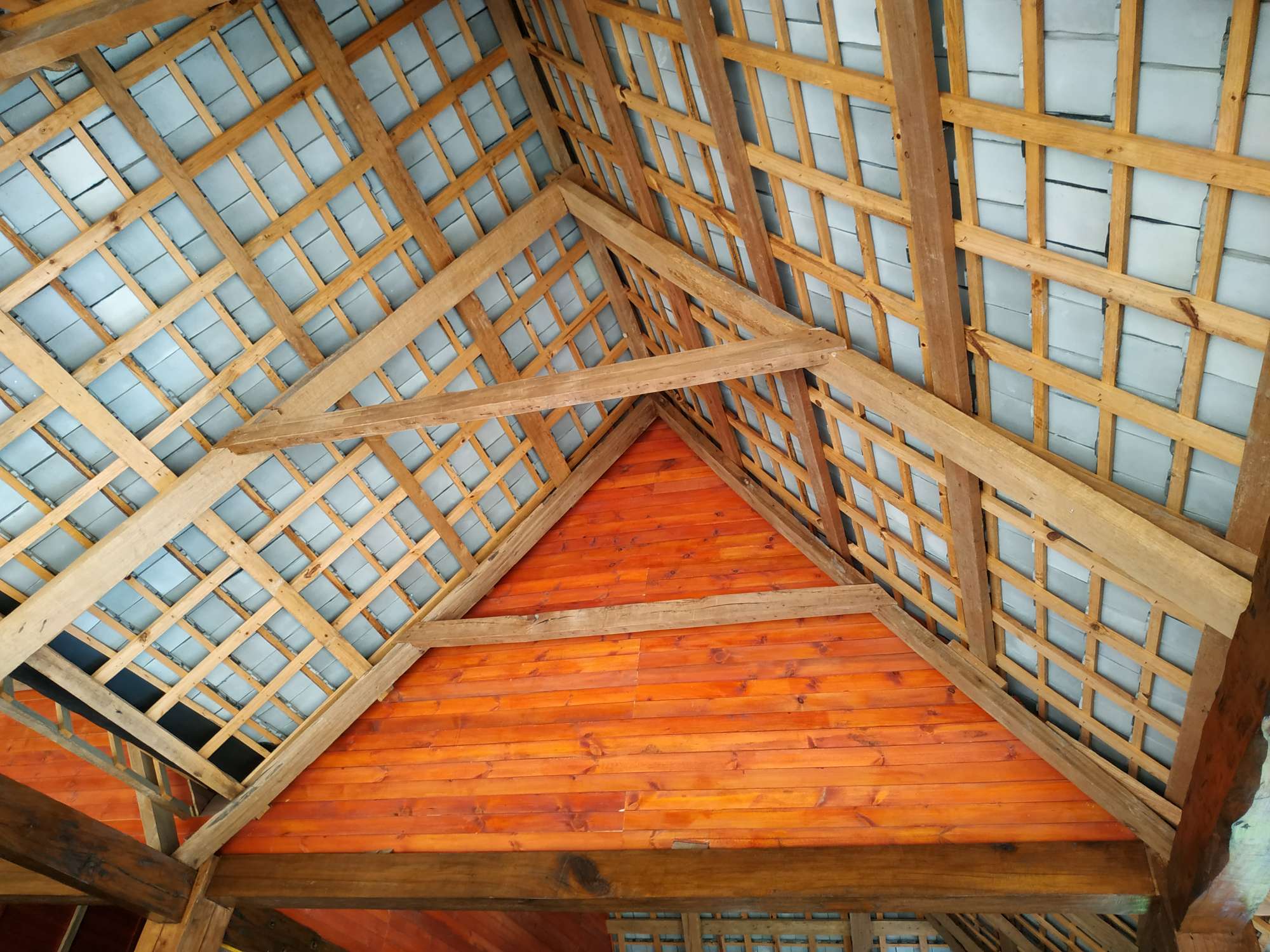

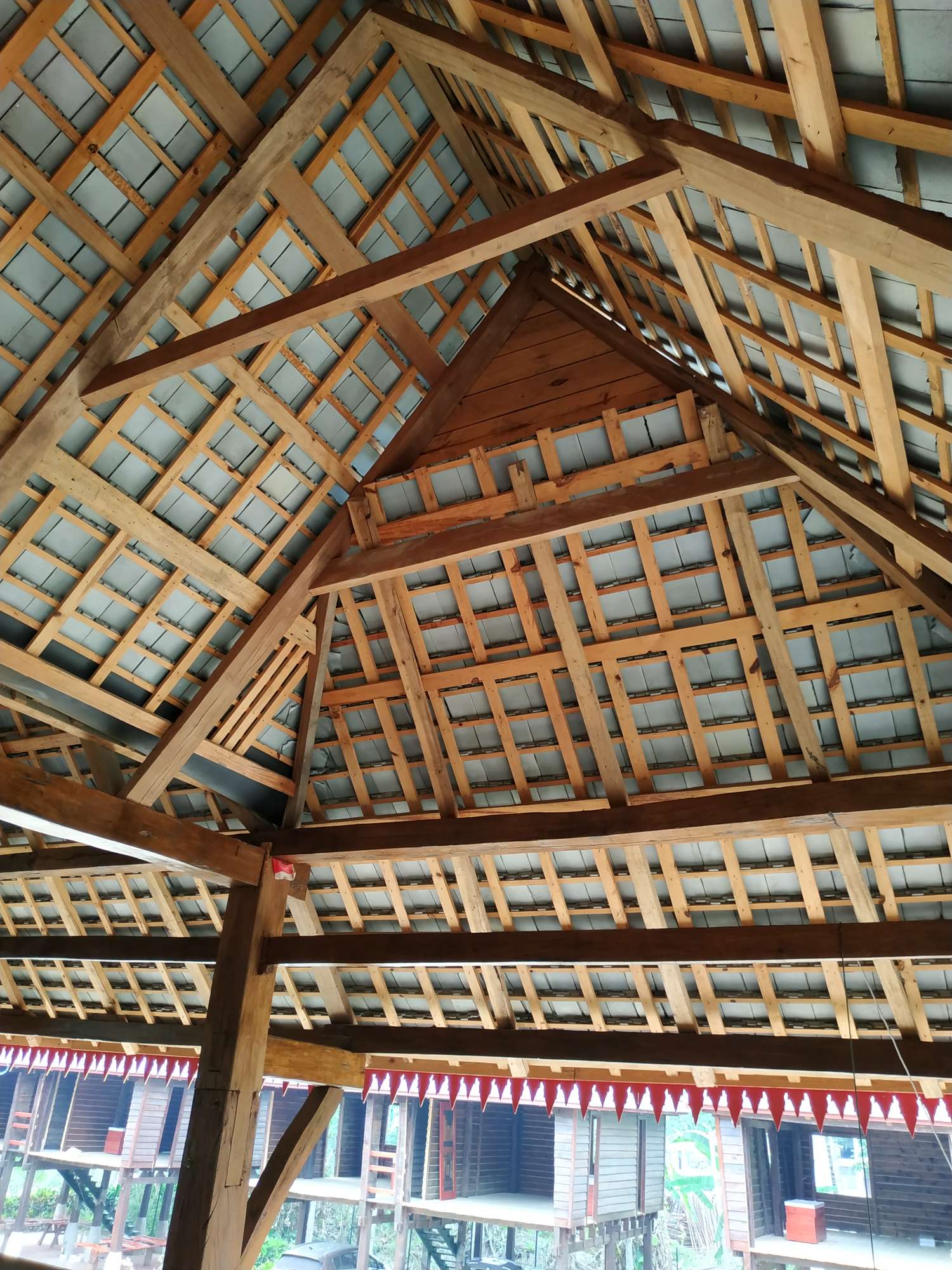

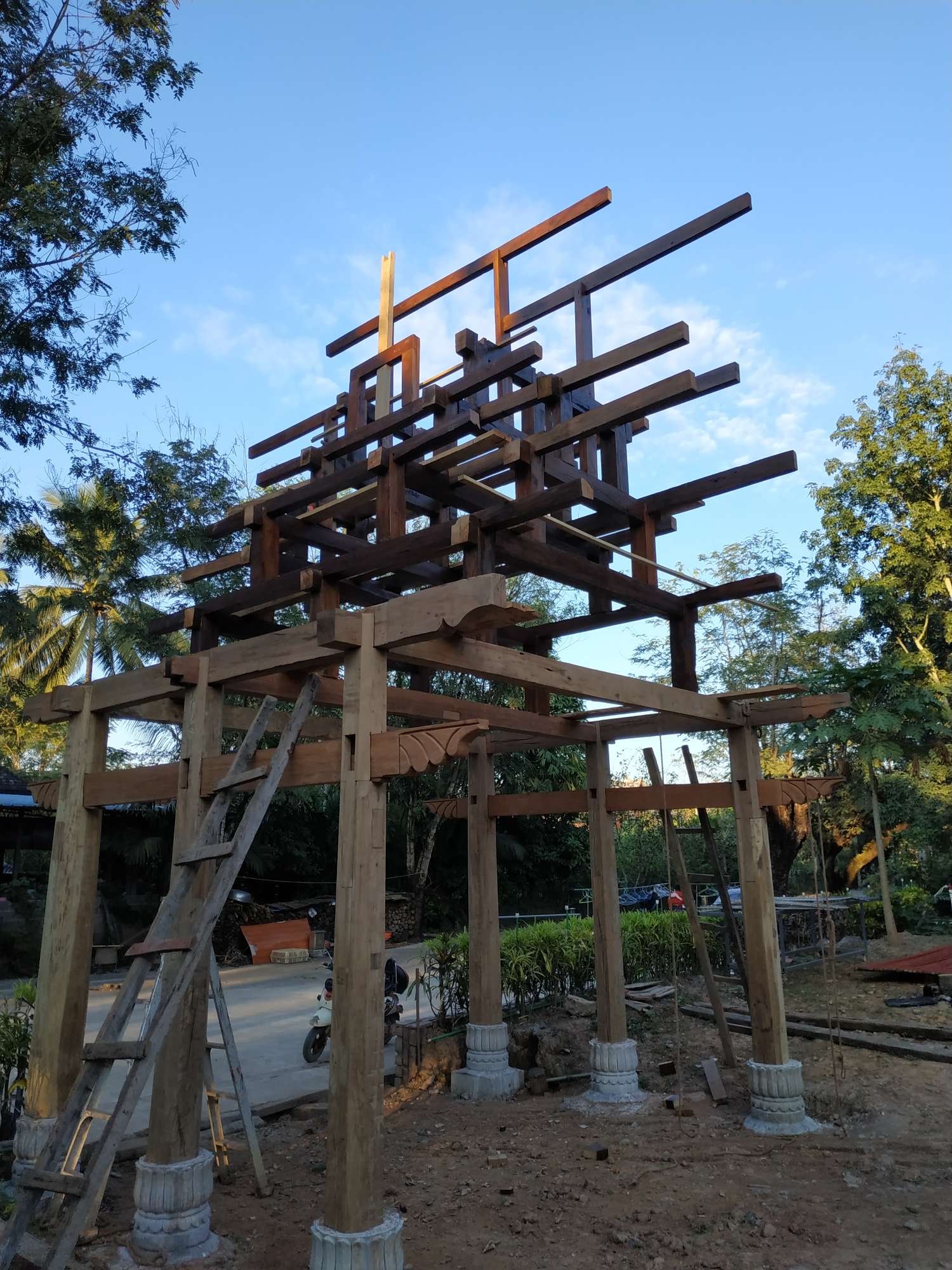

% D* R/ |2 P1 d9 g为了好看，双层再加耳朵，或者说三层，所以有点复杂，这种结构即费木料又费工，除了好看，没实际意义。下图一画圈位置和最底下横梁是垂直的，有一根竖着的木方顶着屋脊，所以没法在中心点吊装，况且上面的木料小都其次，主要这下层屋脊不是从前到后贯通的，而是只有一半，如果吊东西肯定不稳。下图二是结构全部做好，开始铺松木龙骨了，和图一对比就是两边的耳朵做好了，多了顶上的十字架，图一只做了一个耳朵。下图三是龙骨压条全部打好，就差装花边和挂瓦了。加柱子肯定是最简单有效的，但一是不能进车，二是影响比例。大梁底下再加木梁我觉得算是最可行的了，唯一缺点就是两根大梁看着不协调，而且两根大梁中间还有缝。这种原木建筑不能指望像家具拼板那样如同一体，至于什么抹腻子啊，包木板啊等等，都会破坏古朴风格，所以槽钢再包板不可行。这些木料都是收的老房料，用不上的卯眼可以补，过一遍刨，底下的柱子大梁再过一遍100目砂带，就很细致了，不能指望向新家具那样刮上腻子，磨的油光锃亮的，什么刀伤啊，裂纹啊都是自然美，古建风格。其实我在想是不是简单的问题复杂化了，直接用一根20公分宽，10公分厚的木方，从里面立着用贴在大梁上，这样大梁只要不继续下坠变弯断裂就行了，而不是非要把现在弯的托直了。只是如果能不用螺杆把两根大梁穿透，只从里面固定就好了。反正只有10公分厚，用长点的膨胀螺栓是不是就行，或者用铁链子捆起来，就像人骨折了夹板上的纱布一样。

来自安卓APP客户端

夜光拼图

whuedu 发表于 2019-05-16 23:20
这个活看着毛病真多……雀替看着像假活应该是不吃力的，里面还有根大梁估计是有节疤还是怎么挖补了一块，挖补本身不是啥问题，在梁下面挖补就是问题了，补完强度最少下降百分之三十。要修的稍微好看点就是稍微把顶吊起来点加个随梁枋，然后把雀替弄成真的。其实这个活谁干的找谁解决不就得了么，这坛子里干大木作的真心不多。

那个是水泥花，不光不托着大梁，还是挂在大梁上的，水泥花里面的钢筋留几个头，安装时在大梁和柱子上拧上膨胀螺栓，然后把水泥花的钢筋焊在膨胀螺栓的螺母上。够会想辙吧。至于补丁就太多了，这些都是老房料。干活的工人都是傣族，从以前用竹子搭房子到后来用木料建房子，都是口口相传，设计，图纸都不用的，盖多高，弧度多少，都心里有数，你想改变很难，不符合他们的审美习惯，沟通起来太费劲了。至于这个大梁缺陷，人家根本不当回事，他们自己住的房子几十年的木料柱子都歪歪扭扭了。给我盖这个已经是按寺庙的最高等级了。有机会来版纳你就懂了。

来自安卓APP客户端
