电工高手进---地暖温控面板，保险管和三极管爆了。

木工小崔

ivantsang76 发表于 2019-04-29 01:30
2 R* A: X; }9 D; ^# V. d本帖最后由 ivantsang76 于 2019-4-29 01:32 编辑

目测背面的Q2与D6已烧坏，这个小板看似简单，可是不懂电子还真不好搞，贴片元件也不好找。你第一次换保险前应该测量一下所有二极管与三极管是否有短路。查不出其它坏元件，换上13003照样烧坏。个人觉得没有维修价值。

仔细看了下，Q2掉了个角。我找了万能表。试着量量。

来自安卓APP客户端

qijianjie12

蓉姑娘都怀孕啦

xiehan0528

不知道是不是我看错了，电路板背面的Q2好像已经爆了。

米老鼠谢

这个电路很简单，画一下原理图，就明白他的工作原理了。Q2炸了。

来自安卓APP客户端

木工小崔

qijianjie12 发表于 2019-04-29 08:45
: D2 p4 \; N1 A' N/ s6 D' k2 l蓉姑娘都怀孕啦

没怀孕，只是被炸给了。

来自安卓APP客户端

木工小崔

xiehan0528 发表于 2019-04-29 08:58
不知道是不是我看错了，电路板背面的Q2好像已经爆了。

" W' r5 D2 |2 J( V麻烦了。

来自安卓APP客户端

xiehan0528

木工小崔 发表于 2019-04-29 09:07
麻烦了。

' m3 `* n( k- c  J6 N: S换配件前，必须检查所有的原件外观完整，所有针脚是否有虚焊。有条件可用万用表测一侧

来自安卓APP客户端

keanu131

李铁匠 发表于 2019-4-28 19:12
先用万用表量一下加热组件电阻多大，是不是标称阻值，如果低于标称阻值，要考虑是不是电阻丝有短路发生，如 ...

铁匠老师说的都对，建议依照办理

keanu131

木工小崔 发表于 2019-4-28 22:47
其他面板正常，应该是面板的问题。

* y7 P* b  D% P" _" {% ]) M

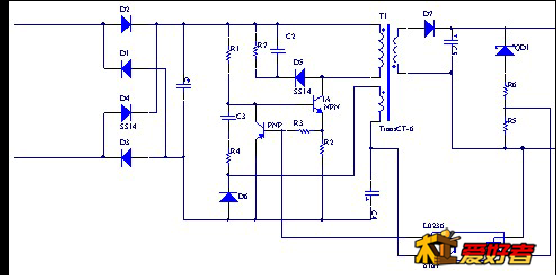

8 `, f2 h8 O5 E( F貌似是13003开关电源电路，可能修复较为复杂。如果知道输出电压的话，直接用其他电源代替，较为方便。

keanu131

图被吞了，重发

陈满神

$ i) H2 m3 A8 u3 b1、那个标13003的地方实际用的13001
2 C# c+ S2 c8 k' y2、这个是一个电源模块，用于提供控制电源，维修需要非常专业的知识，如果你非要修，检查以下元件：整流桥，就是D1，直接爆保险那么D1损坏概率大于90%，其次，开关管13001，这两样如果换好了，短路基本没有，
3、维修开关电源时，前面要串联一个100w的白炽灯，当短路时不会损坏过多元件
7 ?9 |1 c- e! a' v
最后建议：买一个新的

木工小崔

陈满神 发表于 2019-04-29 11:19
* G% S! Y2 L: S6 {1、那个标13003的地方实际用的13001
! f4 F- c; |) n# ]% W! v& a7 [+ Z! U2、这个是一个电源模块，用于提供控制电源，维修需要非常专业的知识，如果你非要修，检查以下元件：整流桥，就是D1，直接爆保险那么D1损坏概率大于90%，其次，开关管13001，这两样如果换好了，短路基本没有，
$ N- ]$ b/ p! d9 ^5 j' }  K( l7 ~3、维修开关电源时，前面要串联一个100w的白炽灯，当短路时不会损坏过多元件
" l2 w8 @0 R% E# A6 t4 Q0 S- f
最后建议：买一个新的

专业，我现在也在做功课。

来自安卓APP客户端

木工小崔

keanu131 发表于 2019-04-29 10:15
  K5 A" M9 t, x, y- ?" w- g% @貌似是13003开关电源电路，可能修复较为复杂。如果知道输出电压的话，直接用其他电源代替，较为方便。

是的。用的是200V的电。我找了万能表。现在做功课。试着量下。

来自安卓APP客户端

木工小崔

xiehan0528 发表于 2019-04-29 09:47
+ n, t; N6 }% v  J, A5 T. F换配件前，必须检查所有的原件外观完整，所有针脚是否有虚焊。有条件可用万用表测一侧

! ~, f6 }" B" r: T6 W6 }之前买了万能表，小可怜。找到了。试着量下。

来自安卓APP客户端

木工小崔

谢谢大家，用万能表测了一下。一个电容击穿了，（有阻值）；一个桥堆MB10S击穿了，（红笔接DC正极，黑笔接AV，有一个无阻值，一个阴值很小。）；之前的还有一个爆的三极管，一个爆的保险管。哈哈，没剩下几个好元件了。看样要买新的了。谢谢大家。
