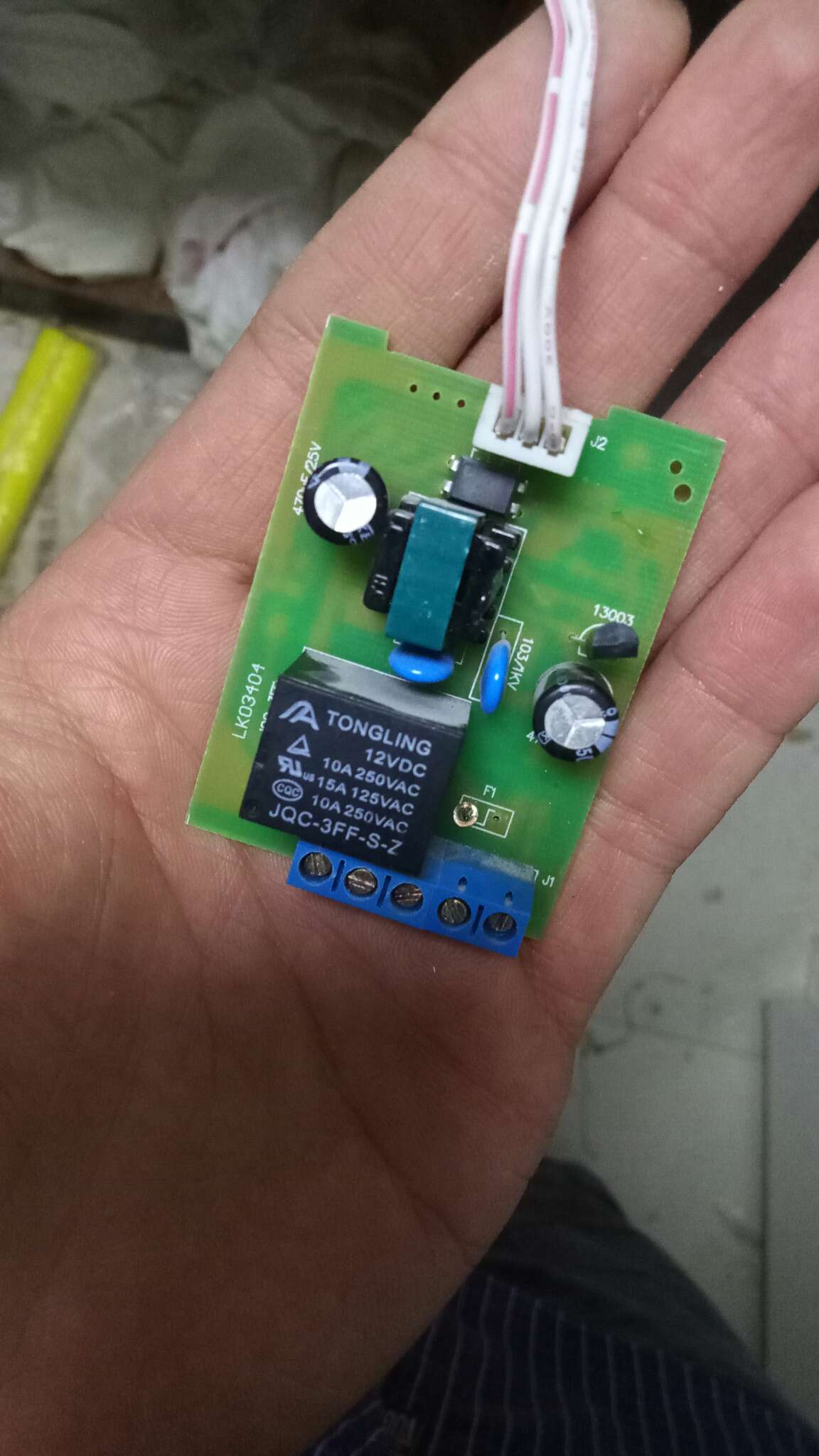

电工高手进---地暖温控面板，保险管和三极管爆了。

林正 · 发表于 2019-4-28 14:43:40

检查一下你的继电器。

军火制造商 · 发表于 2019-4-28 17:24:36

这块电路板上有块区域是开关电源电路，负责把220V交流电变换成低压直流电供控制系统用，应该是这个开关电源电路损坏了（整流管击穿、开关管击穿、电容击穿等等），这个电路比较复杂，维修换件需要专业知识，建议不要继续维修了，成本不划算，淘宝一个没多少钱。

xzdxbt33@163.co · 发表于 2019-4-28 18:48:41

这个保险管是在桥堆前还是在桥堆后?一般应该首先考虑桥堆是不是击穿。这种情况多半是电压高把桥堆击穿了

李铁匠 · 发表于 2019-4-28 19:12:15

先用万用表量一下加热组件电阻多大，是不是标称阻值，如果低于标称阻值，要考虑是不是电阻丝有短路发生，如果没问题就是控制板有短路，控制板后面应该还有一个SSR，看看有没有问题，先断掉功率组件，再试

李铁匠 · 发表于 2019-4-28 19:13:39

你这个是什么地暖，循环水加热还是电热丝加热？

木工小崔 · 发表于 2019-4-28 20:49:14

七大王发表于 2019-04-28 14:39
% Y! S) @1 z# v. B看下是不是有短路，还有保险管也有不同规格的，买对了没？

保险管上没有标，我买的1A的。不知能用吗？

木工小崔 · 发表于 2019-4-28 20:49:50

七大王发表于 2019-04-28 14:415 S7 {, g) B1 K L# i1 u- \7 S
这个电容看起来鼓包了，应该也烧掉了吧

电容应该没问题，可能是角度的事。

木工小崔 · 发表于 2019-4-28 20:50:08

木工小崔发表于 2019-04-28 20:49
% U2 ^) }4 M6 E" {, d电容应该没问题，可能是角度的事。

木工小崔 · 发表于 2019-4-28 20:53:05

keanu131 发表于 2019-04-28 13:47# w5 @5 j8 F2 b- r
整体图也没有，只给俩元件拍照，神仙也修不了。
6 N4 r: j! k- a+ G2 h" W13003高压三极管，一些非隔离的镇流器上常用，烧这个肯定周围电路问题大，主要查滤波电容功率电阻

弱点我不太懂，回来拆了个正常的面板，对比了下。没发现明显问题。我有在网上买了三极管。之前保险管没标识，我买的1A的不知够用吗？

木工小崔 · 发表于 2019-4-28 21:00:12

fengyiyun 发表于 2019-04-28 10:53/ H: w: W( @# j( v c1 X) s, _
一电路有短路了，再换上去也是烧，找专业人看看吧

现在放弃，之前白费。买了三极管，再折腾下。

木工小崔 · 发表于 2019-4-28 22:42:35

七大王发表于 2019-04-28 14:39
% Y j- m9 t9 h( g/ q, I% r看下是不是有短路，还有保险管也有不同规格的，买对了没？

三极管烧坏有没有可能是保险管远的不合适？

木工小崔 · 发表于 2019-4-28 22:45:32

李铁匠发表于 2019-04-28 19:13
7 n1 l. {0 S: K你这个是什么地暖，循环水加热还是电热丝加热？

这是小区的地暖，怎么加热我不清楚。

木工小崔 · 发表于 2019-4-28 22:47:06

李铁匠发表于 2019-04-28 19:12
; f! D. [6 v' s# d1 y9 x先用万用表量一下加热组件电阻多大，是不是标称阻值，如果低于标称阻值，要考虑是不是电阻丝有短路发生，如果没问题就是控制板有短路，控制板后面应该还有一个SSR，看看有没有问题，先断掉功率组件，再试

其他面板正常，应该是面板的问题。

ivantsang76 · 发表于 2019-4-29 01:30:17

本帖最后由 ivantsang76 于 2019-4-29 01:32 编辑

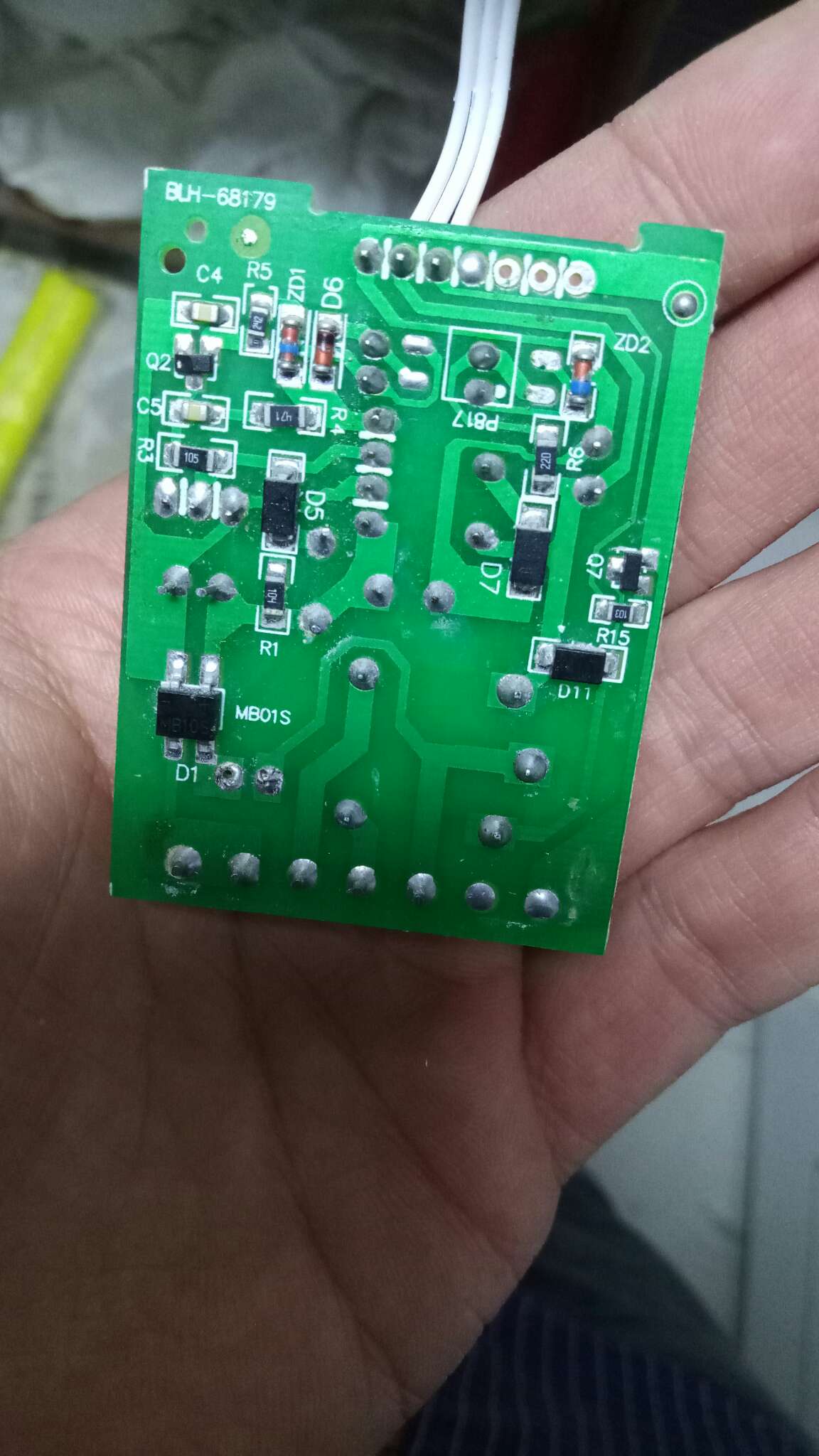

目测背面的Q2与D6已烧坏，这个小板看似简单，可是不懂电子还真不好搞，贴片元件也不好找。你第一次换保险前应该测量一下所有二极管与三极管是否有短路。查不出其它坏元件，换上13003照样烧坏。个人觉得没有维修价值。

firecat · 发表于 2019-4-29 01:33:19

后端短路，电流过大。这类故障得挨个排查。最简单的开始测输出电热丝是否短路
