伺服电机当主轴，怎么控制转速？

人四川

这个也许也可以

人四川

湖湖 发表于 2019-04-12 20:26
$ ]. v- z( ~1 R  Z8 M这个卡简单。　主轴接Ｃ轴上。插件那里　选当主轴用　就行了。　另外要当Ａ轴用　只要拔下来在插到Ａ轴上就行了。　很方便。

消回差功能设置了怎么没用还是说消回差做到了平滑消回差眼睛看不出来了

湖湖

人四川 发表于 2019-4-14 15:03
+ J, V: o- M8 m. B8 N: V消回差功能设置了怎么没用还是说消回差做到了平滑消回差眼睛看不出来了

+ m/ L- D9 y2 k1 d; e( W回差功能　跟控制卡没什么关系。那个是系统本身的功能。　

人四川

并口时回差会有不连贯动作但这卡现在没了

人四川

湖湖 发表于 2019-04-14 15:05
回差功能　跟控制卡没什么关系。那个是系统本身的功能。　

光电测速也可以这样接吗

湖湖

人四川 发表于 2019-4-14 15:30
4 S' j5 [% L* W& l+ V4 _4 \# @+ H( ]1 d5 m光电测速也可以这样接吗

这个卡接不了　光电测速，并口卡可以

人四川

人四川

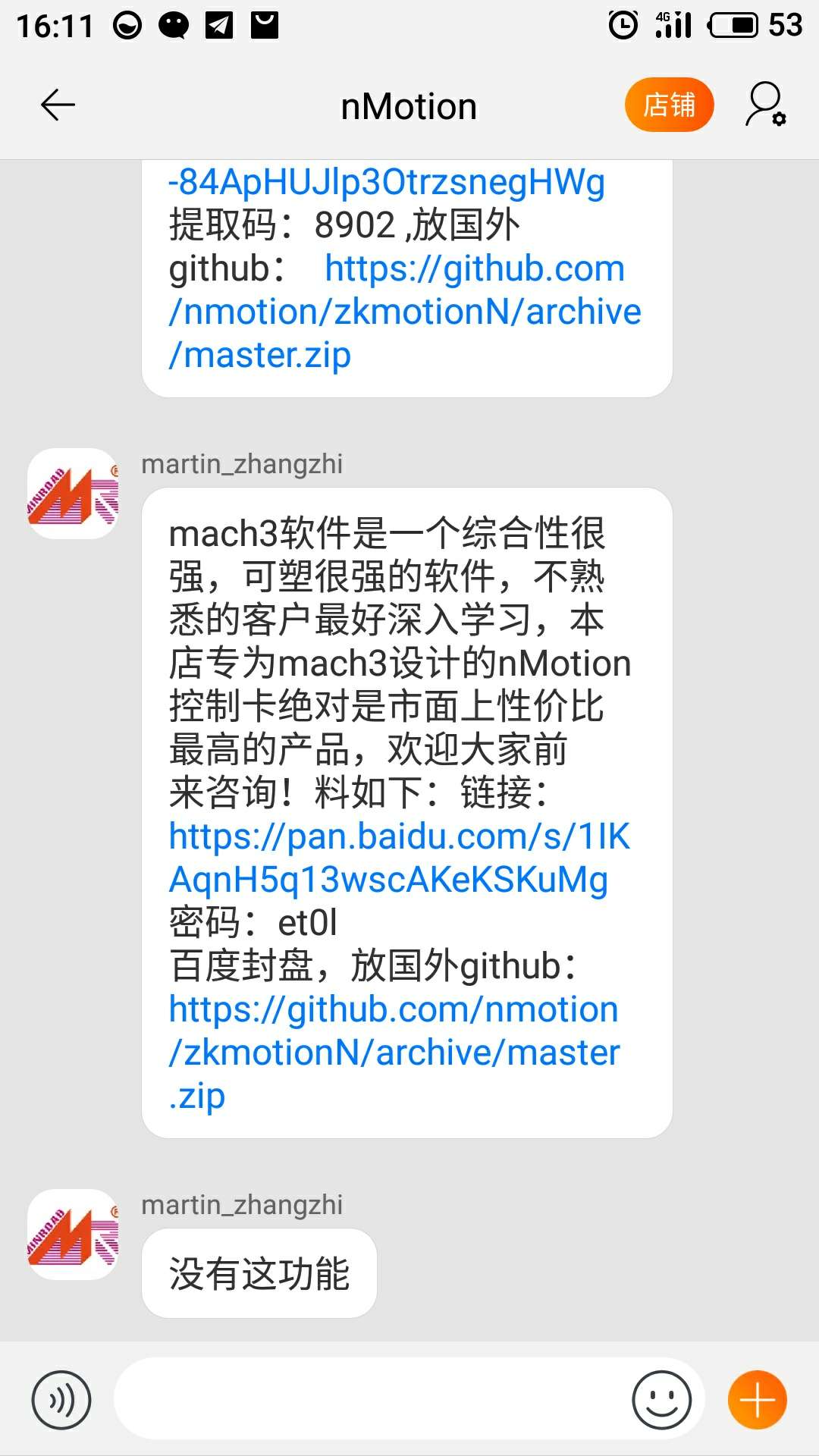

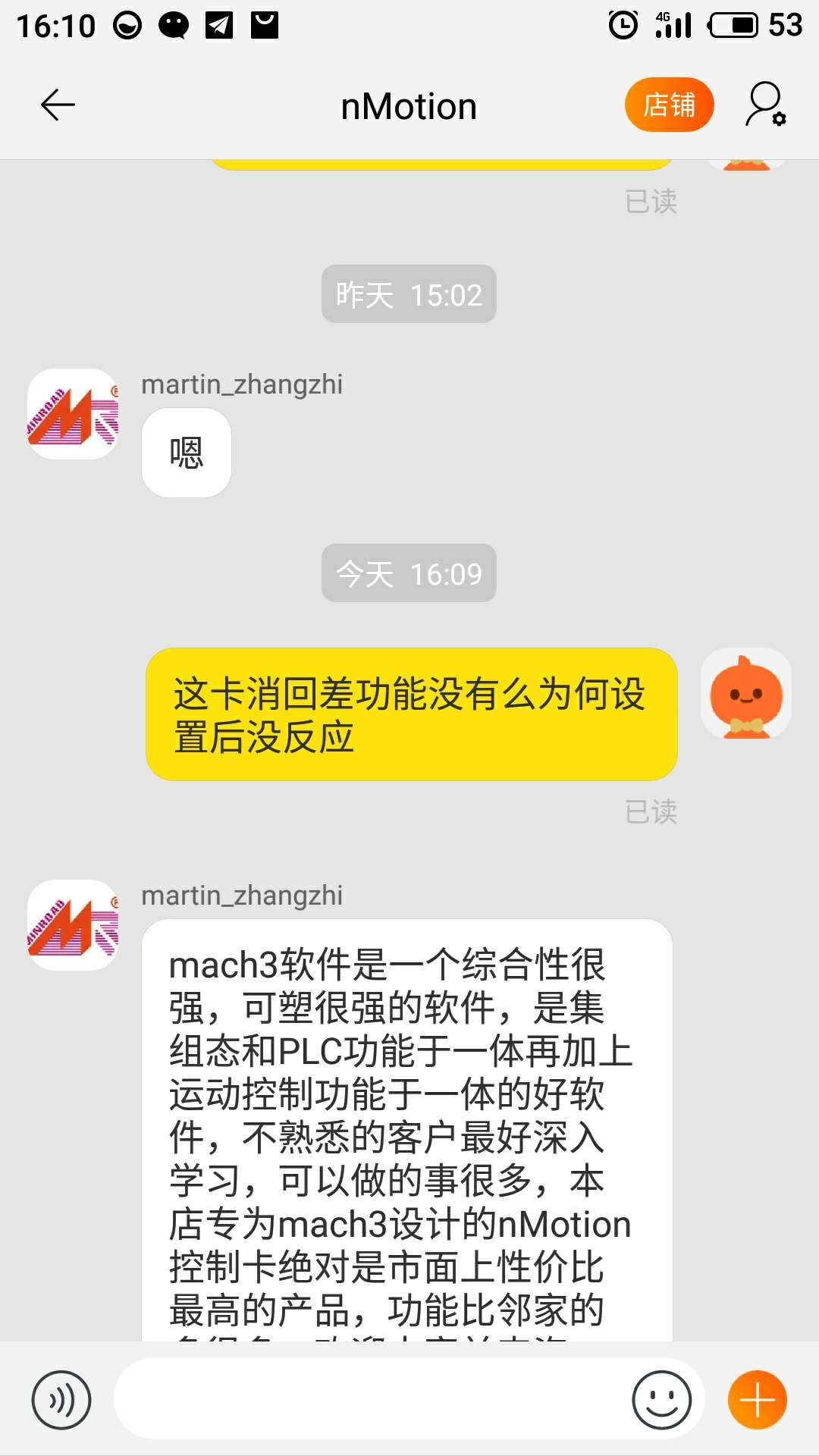

你的可以吗

湖湖

% X+ _$ f  W& y6 ]1 I

人四川 发表于 2019-4-15 16:11
你的可以吗

消回差是M3 软件自己的功能 跟控制卡没关系. 无论你用什么卡 都可以消回差. 但是一般机器用不上 除非你的回差很明显.
简单说 M3 自己会根据你设置的回差  自动加减 你NC程序里的行程. 这个在工作的时候是可以看 XYZ轴的数字 看得到的.
! J3 I  ?) o* S* T比如 X 回差 1   你的NC程序  X10  X0   那么你可以看见  实际运行的时候  是 X11 X-1
: C; o; X0 S3 U' Q9 f3 l: U- k
这个跟任何控制卡 一点关系都没.是M3 软件自己计算的. 如果你用 并口卡 出现卡顿现象 那说明并口卡垃圾.  USB卡根本不会感觉到变化.
% |8 v; g  H) ?' s% D. Q$ ?# v

人四川

湖湖 发表于 2019-06-16 14:09
% O$ ?; J1 y; P5 D+ ?. I本帖最后由 湖湖 于 2019-6-16 14:14 编辑

  ?& H/ o1 O4 h  g
& w- @6 w, n% t消回差是M3 软件自己的功能 跟控制卡没关系. 无论你用什么卡 都可以消回差. 但是一般机器用不上 除非你的回差很明显.
简单说 M3 自己会根据你设置的回差  自动加减 你NC程序里的行程. 这个在工作的时候是可以看 XYZ轴的数字 看得到的.
( [+ }4 o# u& k& R" `. L比如 X 回差 1   你的NC程序  X10  X0   那么你可以看见  实际运行的时候  是 X11 X-1

, \9 d% x" M1 E9 @  Q$ B6 G5 j/ a这个跟任何控制卡 一点关系都没.是M3 软件自己计算的. 如果你用 并口卡 出现卡顿现象 那说明并口卡垃圾.  USB卡根本不会感觉到变化.

谢谢我再仔细看看，你之前说可以车多边形弄了好久都没弄明白可以发一段你车方轴的程序我运行下看看吗？

人四川

人四川 发表于 2019-06-21 09:24
- o+ T9 m6 k, h$ r7 r谢谢我再仔细看看，你之前说可以车多边形弄了好久都没弄明白可以发一段你车方轴的程序我运行下看看吗？

; q: B; z8 Q& O5 f4 A6 E最近在忙着弄3D打印数车暂时没弄

人四川

湖湖 发表于 2019-06-16 14:09
本帖最后由 湖湖 于 2019-6-16 14:14 编辑
6 Q( g& n* y3 r% z

0 }  j6 q, u6 T. P$ D消回差是M3 软件自己的功能 跟控制卡没关系. 无论你用什么卡 都可以消回差. 但是一般机器用不上 除非你的回差很明显.
1 H: ~# l" C: D4 l0 G简单说 M3 自己会根据你设置的回差  自动加减 你NC程序里的行程. 这个在工作的时候是可以看 XYZ轴的数字 看得到的.
比如 X 回差 1   你的NC程序  X10  X0   那么你可以看见  实际运行的时候  是 X11 X-1
# y  D* z7 C6 S: {* ?1 g6 F, T, H
这个跟任何控制卡 一点关系都没.是M3 软件自己计算的. 如果你用 并口卡 出现卡顿现象 那说明并口卡垃圾.  USB卡根本不会感觉到变化.

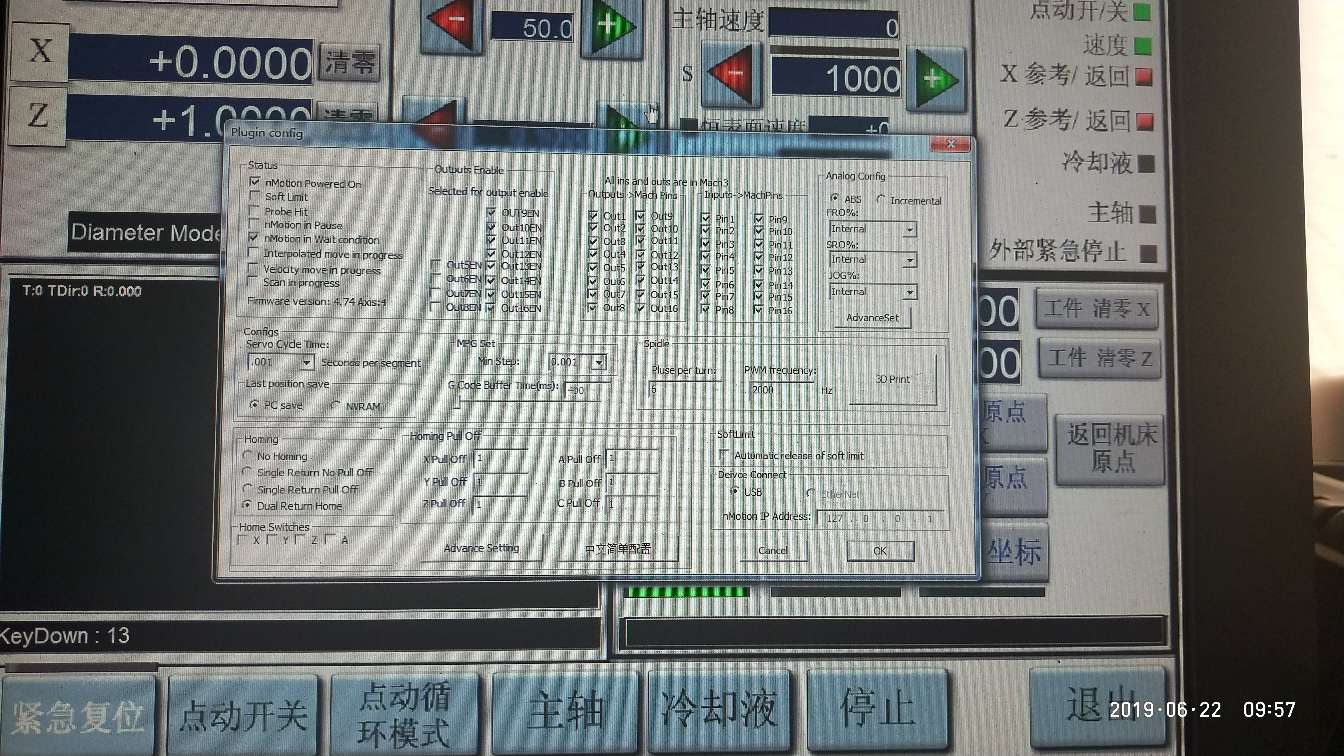

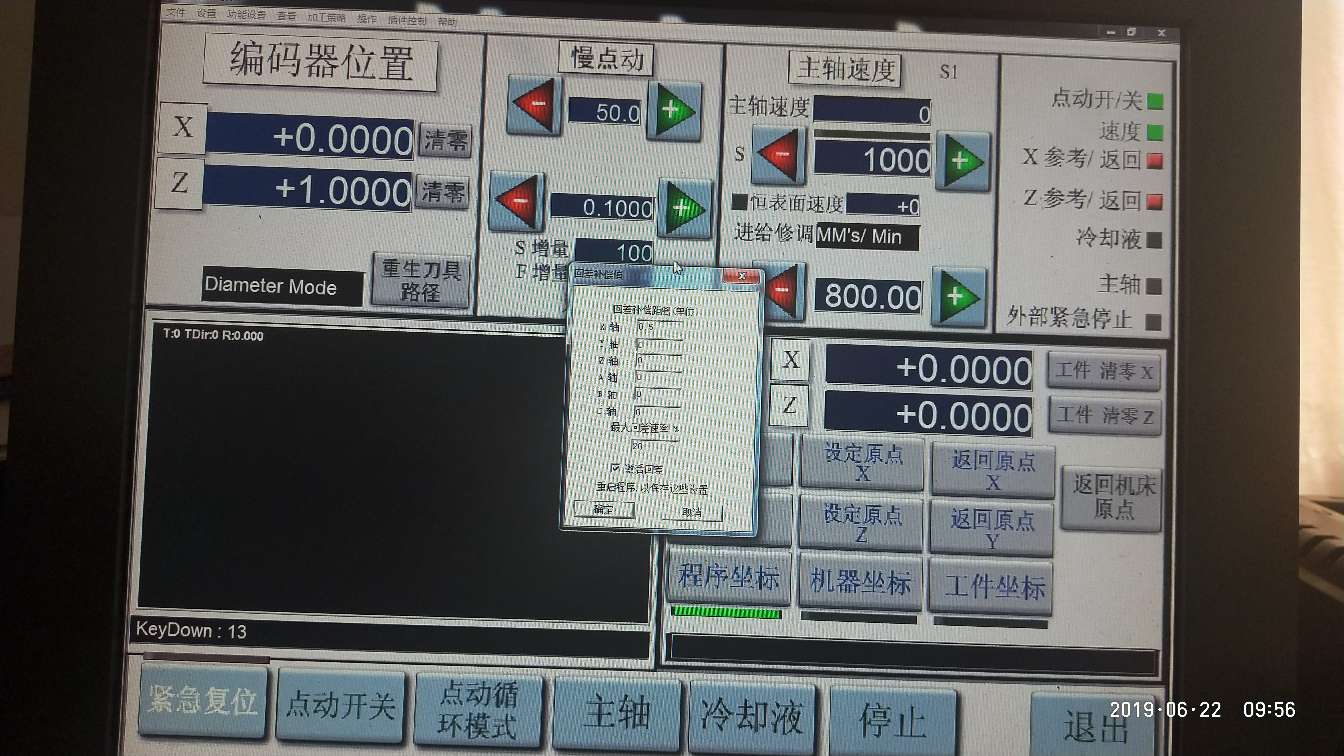

' i1 t, i5 ^% }1 g% ?* R应该是usb卡的问题回差没用

代号北极星

湖湖 发表于 2019-3-28 19:35
并口卡 输出频率太低。 很难 高转速。
6 L6 P. O* S1 v, k- C/ f2 ~
并口卡 可以用主轴 位置模式。MACH3 本来就支持 主轴位置模式  ...

没错，步进电机是脉冲不断驱动的，转速越高脉冲频率越高，不是并口可以满足的，那就要换接口，同样数据处理芯片都要换，那就要换整套方案了

zcplayer

学习学习吧

湖湖

人四川 发表于 2019-6-22 09:59
, ^5 f+ I* Y+ |; H应该是usb卡的问题回差没用

8 i7 Q; \2 _7 R' }& u2 W% F你要知道有没有消回差 很简单. 设置X 回差1 . 然后手写个G代码文件
* `1 U! t$ E# B
$ {$ f5 N9 a( f, ]. UG1 f100
! T, b/ b' Y5 bx10
8 n( ?: D! S+ x1 J$ H- I5 h, cx0
2 c. _) K" J  Z) K$ Z" ^x10
x0

执行 看 X的运行显示 是不是 X11 x-1 如果是 说明回差正常
