求助主轴靠不到雕件应该设置哪个参数？

旭日阳光

没心思弄了谁要出了算了。

bg6jlj

z轴正负方向反了吧，机器没反就是出图的时候厚度或者偏置设置错了。

来自安卓APP客户端

A逍遥-赣南脐橙

旭日阳光 发表于 2018-10-27 13:20
不行。

, d5 f8 ]# n: G: }: u你还是搞清楚什么叫原点什么叫清零吧。这些对了还不行那问题就在刀路上。你可以截图个G代码看看Z的数据就知道了

来自安卓APP客户端

A逍遥-赣南脐橙

工件原点就是XYZ清零的零点，清零后不管你把主轴移动到哪里，只要不再清零各轴，那工件原点还是在之前那个地方。

来自安卓APP客户端

nini21800

A逍遥-赣南脐橙 发表于 2018-10-27 18:04
你还是搞清楚什么叫原点什么叫清零吧。这些对了还不行那问题就在刀路上。你可以截图个G代码看看Z的数据就 ...

代码确实没错，还是要先确定一下软件的运行距离和机器实际的运动距离是不是一样。

旭日阳光

A逍遥-赣南脐橙 发表于 2018-10-27 18:05
8 B0 f8 t) U" K" r1 x& J工件原点就是XYZ清零的零点，清零后不管你把主轴移动到哪里，只要不再清零各轴，那工件原点还是在之前那个 ...

, ]' o2 K$ U7 H' I* T那为啥对刀刀尖靠到工件清零，开始雕刻刀尖确离工件2厘米以外雕了呀？
! E9 i+ a: z' ~) c- \6 H

旭日阳光

A逍遥-赣南脐橙 发表于 2018-10-27 18:04
4 R" a0 ~+ m4 U& J你还是搞清楚什么叫原点什么叫清零吧。这些对了还不行那问题就在刀路上。你可以截图个G代码看看Z的数据就 ...

, h& I- l2 N% A2 }: [2 j好的
* ]6 i/ M7 J, q2 @. j5 z% }9 w

旭日阳光

A逍遥-赣南脐橙 发表于 2018-10-27 18:04
你还是搞清楚什么叫原点什么叫清零吧。这些对了还不行那问题就在刀路上。你可以截图个G代码看看Z的数据就 ...

* U* ~7 T4 \) L. V5 g
7 y3 H/ x, e  S6 X/ c7 {

旭日阳光

nini21800 发表于 2018-10-27 18:06
代码确实没错，还是要先确定一下软件的运行距离和机器实际的运动距离是不是一样。

2 Z. x1 l. E- j( ~! U说的有理，我也想是不是软件运行距离和机子不同步？

Super169

旭日阳光 发表于 2018-10-27 22:02

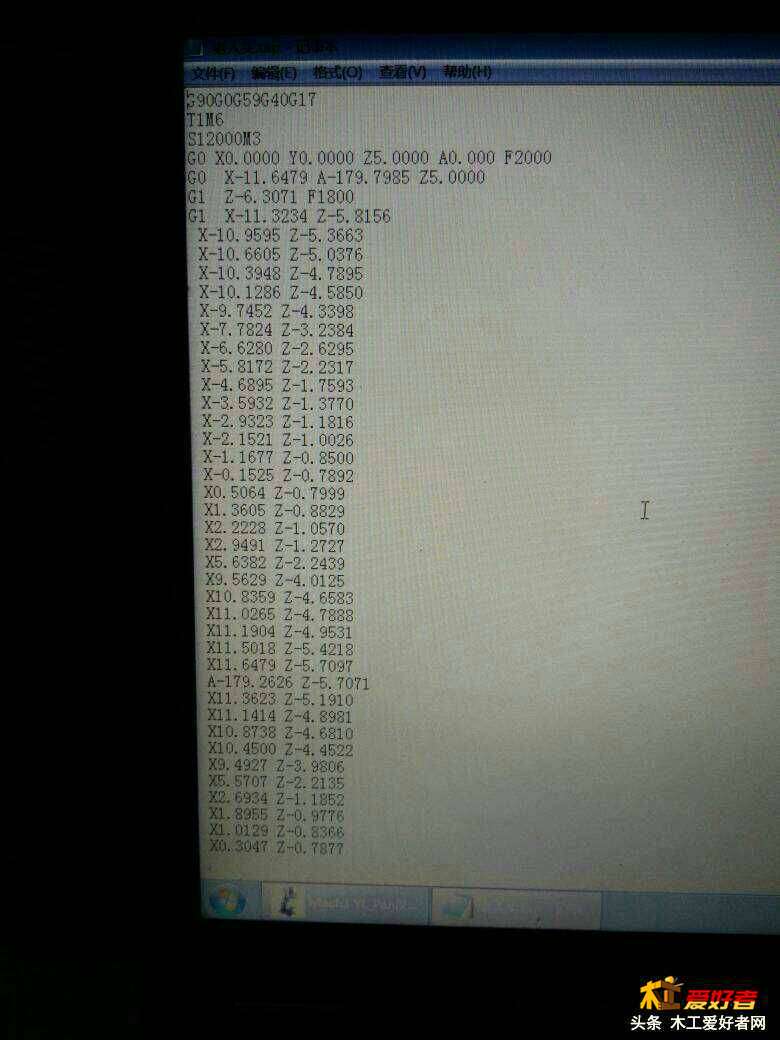

gcode 是假设你在材料表面对刀清零.  你是圆雕, 这个坐标系比较奇怪.
可能是我习惯以轴心为 0, 你的是以外边为 0, 那材料的呎吋好像在生成 gcode 前就决定了.
一下子 6.3 mm, 是开粗的刀路吗?  开粗也太深了吧.
3 ?+ }  c, k* p( l7 t2 b
- C6 p* i- R0 Z4 i0 ]: N  P

* Z$ \+ t; @0 K* @" `( y2 P' u

旭日阳光

Super169 发表于 2018-10-28 00:30
( s  n/ a$ A4 agcode 是假设你在材料表面对刀清零.  你是圆雕, 这个坐标系比较奇怪.
" {- w- u, S5 Y$ M* m( G7 `2 v7 s可能是我习惯以轴心为 0, 你的是 ...

, S6 _7 ?6 e) r! R不开粗，直接雕的

nini21800

旭日阳光 发表于 2018-10-28 08:04
+ I, f% Q+ R2 ^' j不开粗，直接雕的

是不是设置到里的半径直径那个地方了。按理说就是实际运行距离和软件运行距离不一样，工件表面回0后，再加工应该也会回到工件表面的。要不先记下，电机脉冲和输出设置后再重新安装软件看看。
. g% Q9 F0 N5 s. G4 r5 W% _" l2 Y# |

旭日阳光

nini21800 发表于 2018-10-28 19:43
  k3 Q9 m5 {9 ?, [是不是设置到里的半径直径那个地方了。按理说就是实际运行距离和软件运行距离不一样，工件表面回0后，再 ...

大师电机脉冲和输出设置在那看？今天拆了两个车载DVD没顾上弄雕刻机。
& O. v1 v% W; I5 d- M
9 [2 y. T  F7 f/ C8 ]: \

nini21800

旭日阳光 发表于 2018-10-28 20:34
) Q1 [' D: _) N9 f' s大师电机脉冲和输出设置在那看？今天拆了两个车载DVD没顾上弄雕刻机。

就不要叫大师了，我也差不多是新手，就只是玩了大半年。mach3,设置——端口/针脚、电机设置等，端口里面还有好多项设置。
2 w7 j- m$ L# M/ C

龙骨旋翼

旭日阳光 发表于 2018-10-28 20:34
大师电机脉冲和输出设置在那看？今天拆了两个车载DVD没顾上弄雕刻机。

2 [6 J0 r: P( M; E* r+ j" B( e3 M6 Y USB MACH3接口板（BL-UsbMACH-100-V32）使用说明 .pdf (3.25 MB, 下载次数: 5)

2018-10-28 21:44 上传

点击文件名下载附件

' u. j# B& Z. L1 j这是我买的雕刻机控制卡的关于mach3的各项设置里面有步骤从第三页就是各项数据的设置可以参考一下
