我的木作学艺之路之南官帽椅制作

johnlow

估计是因为工厂的机械化生产方式跟你平时自己做的方式不一样。工厂求的是效率。所以会感觉到不适应。
! K0 J; v9 G8 i) D, J( O

梦见鲁班

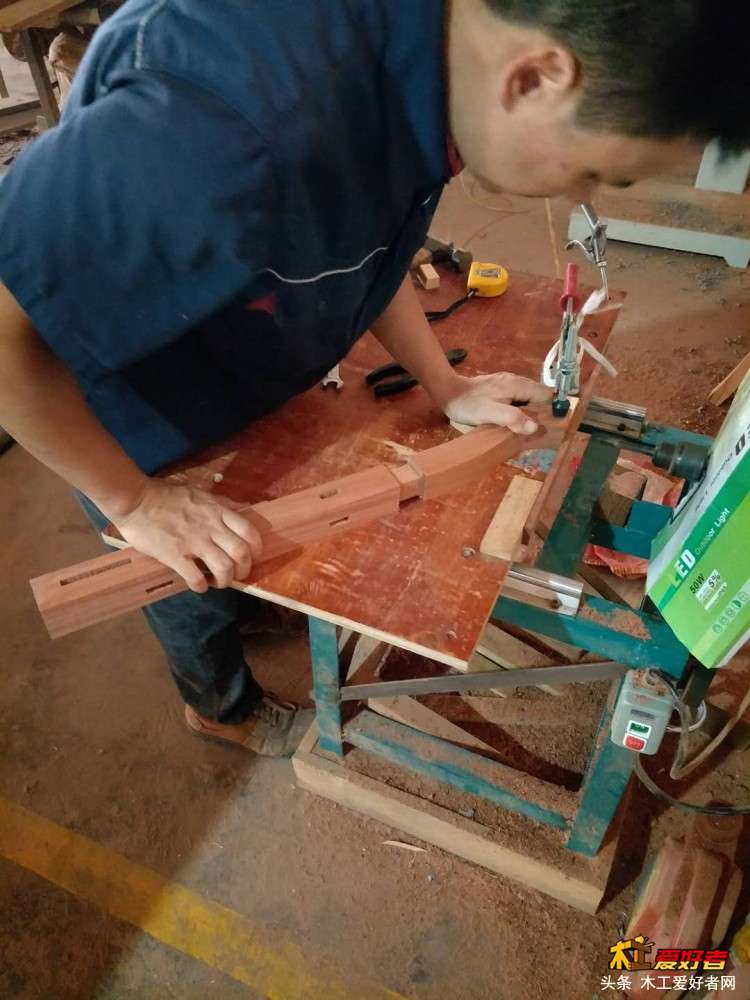

扶手和搭脑用圆木榫是个缺憾，不过这样简单省工。

18356111776

liujingwhx 发表于 2018-8-19 10:46
如果需要可以给你发CAD图纸

能发吗  谢谢你
' y" i$ f# F! N# [) [) j: o5 K7 x

liujingwhx

18356111776 发表于 2018-8-19 17:54
能发吗  谢谢你

给个邮箱啊
: F9 o9 ?- W: D* H- [1 k4 E6 h2 S

新手木头小白

看见光脚在做工的！哈哈哈！

18356111776

liujingwhx 发表于 2018-8-20 07:58
给个邮箱啊

9 a1 o1 v; f: E  I3 U" m空间问题邮箱都卸载 加个微信吧 18356111776
6 @1 h4 x" P+ I! f5 E/ z6 n

老香木

厉害！

liujingwhx

我再以这张草图为例讲下内外角模是怎么确定的，理解了后面我上图就不解释了，只要画的榫卯线有斜度（不是横平竖直），就要垫角度模，这个角度模要根据实际情况判断，这个南官帽椅的扶手，S靠背用了不同的角度模。
更正一处错误，加工时不是要被加工面与工作台参考面平行，而是被加工线，简单说就是你画的线要与锯路行走方向一致。

liujingwhx

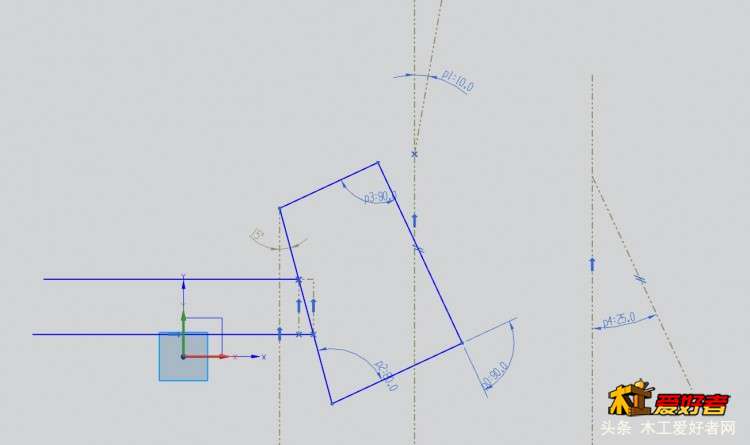

4 I- @& G( @. Z9 ]8 N这张草图是一个简单的大小头投影图，假设我设计它要在竖直向上有25°的乍度。而它本身那个斜面与竖直方向的角度是10°。（中间虚线的斜参考线就是这个梯形水平放置时斜线的平行位置），那么当它整体倾斜25°时，斜面的倾角只有25-10=15°，这个就确定了外角模和内角模。
当你有构件相连时，（最左侧两条线），这个构件是水平放置，那么它的榫肩线斜度就是内角斜度，（简单的几何关系一看就知道的）当在加工这个榫头时就要垫内角模，不知道大家能不能理解这个角度垫模问题。

liujingwhx

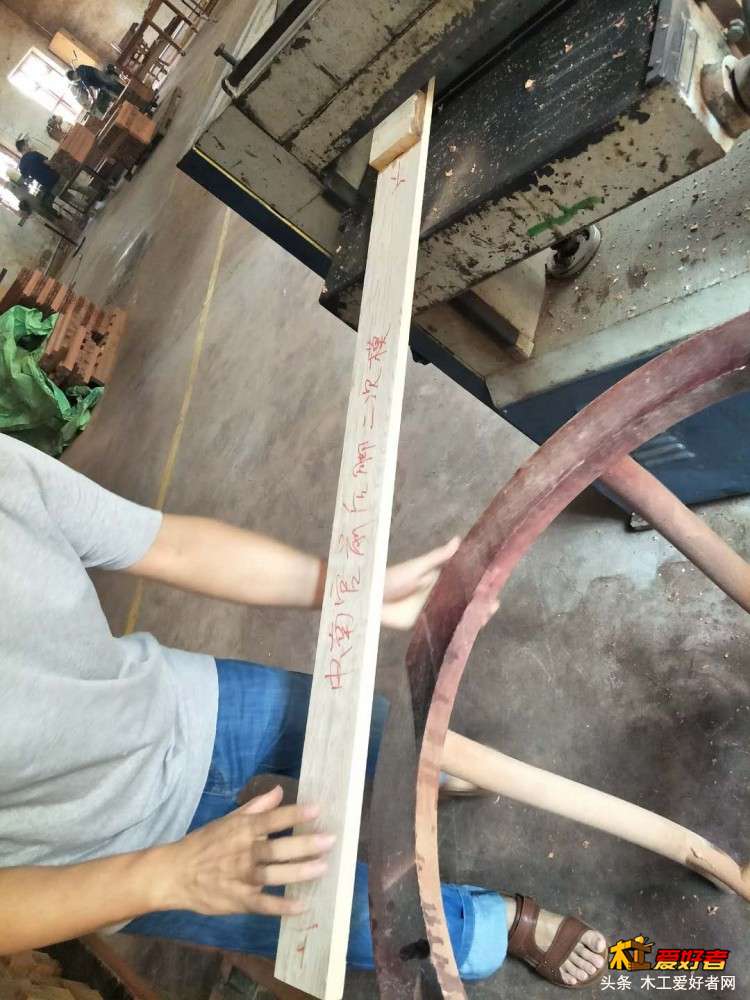

4 [0 b, v+ y* [( P两面光前脚料，工序：平刨，压刨。设备：平刨，压刨


0 H: r9 U$ `) m8 M4 L' A0 s

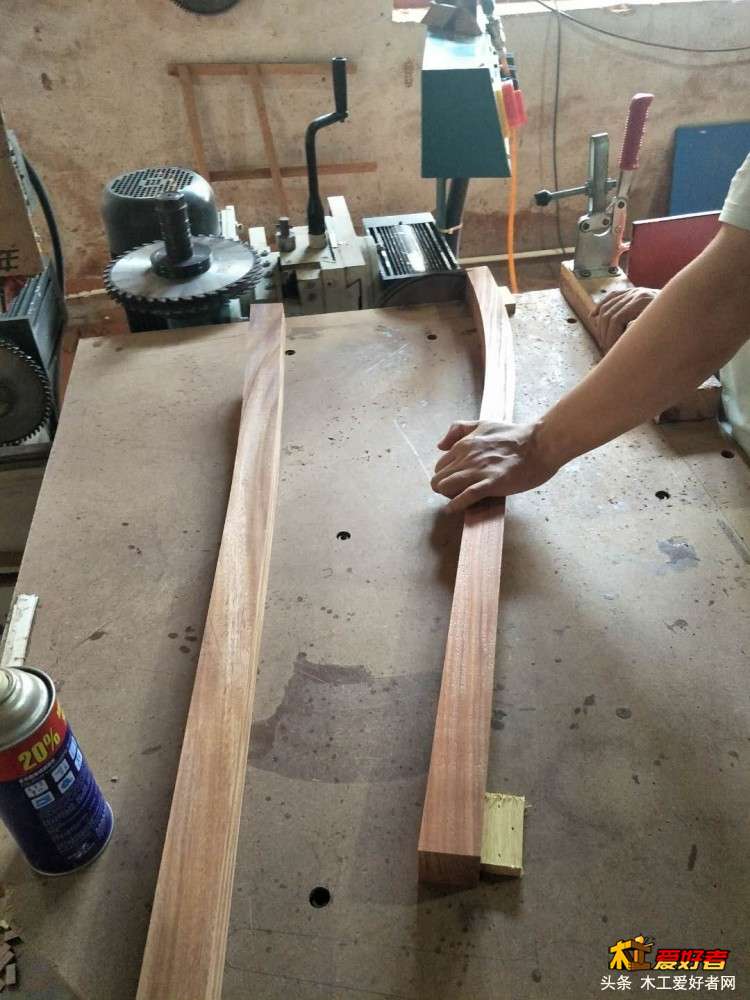

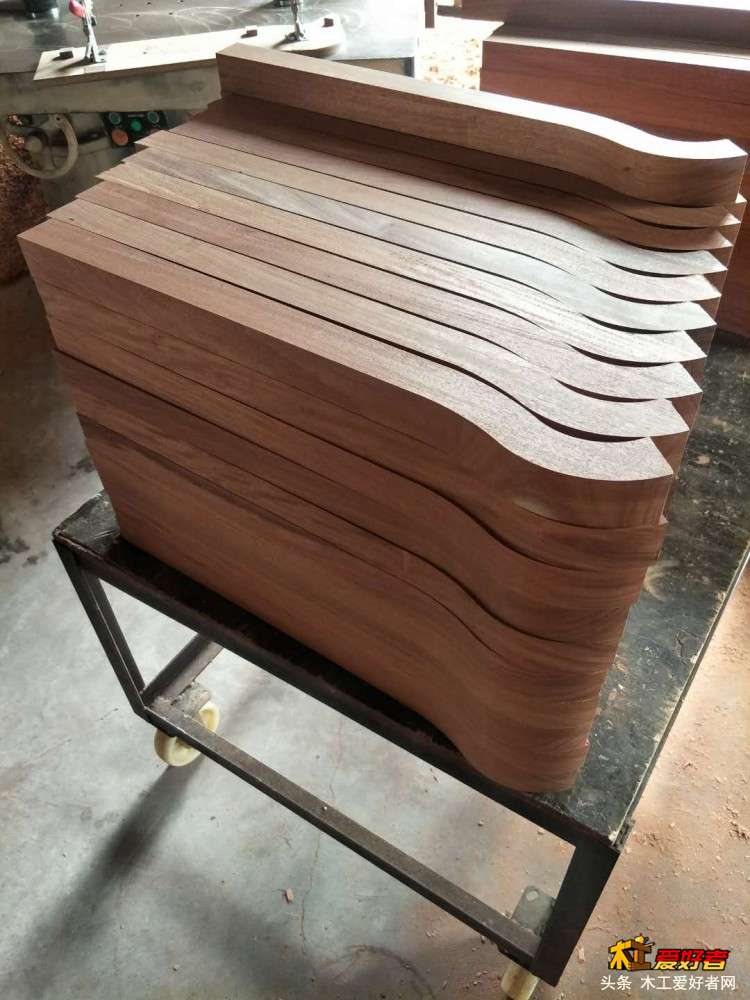

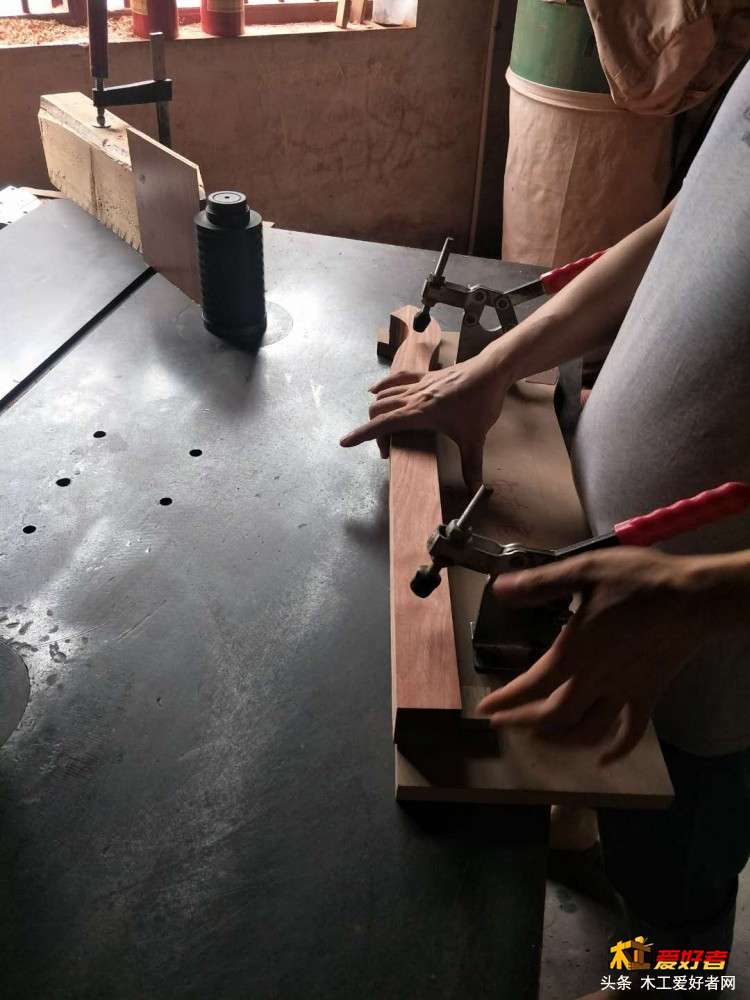

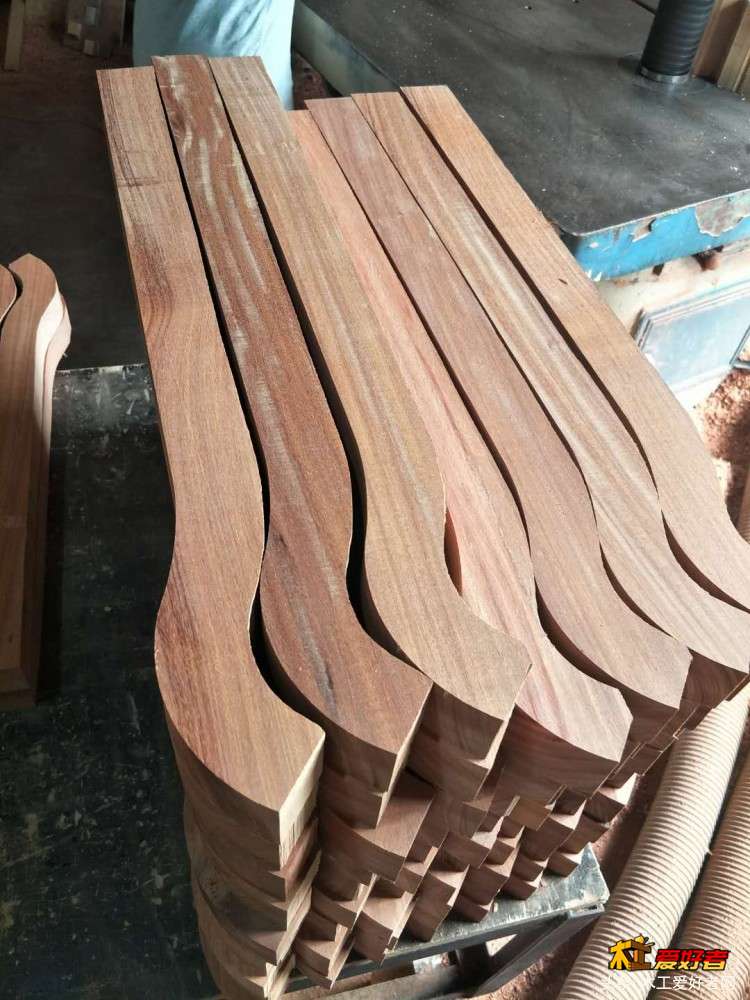

5 M0 o; C) e! ^( U( o# S; ^- j! T/ A! I, M最终获得四面标准异形件，工序：双立铣仿形两面。设备：双立铣。配模：前脚形模
这里操作时的注意要点：
在内弯头处不能强拉出来，要判断好木纹后斜贴铣刀靠上去，然后转正，再拉出去，一般这里都要换刀头贴，即铣直边和铣弯头用的不是同一个铣刀，左右两个都要用到。

liujingwhx

0 K( T& w$ {, k# f; `1 ~

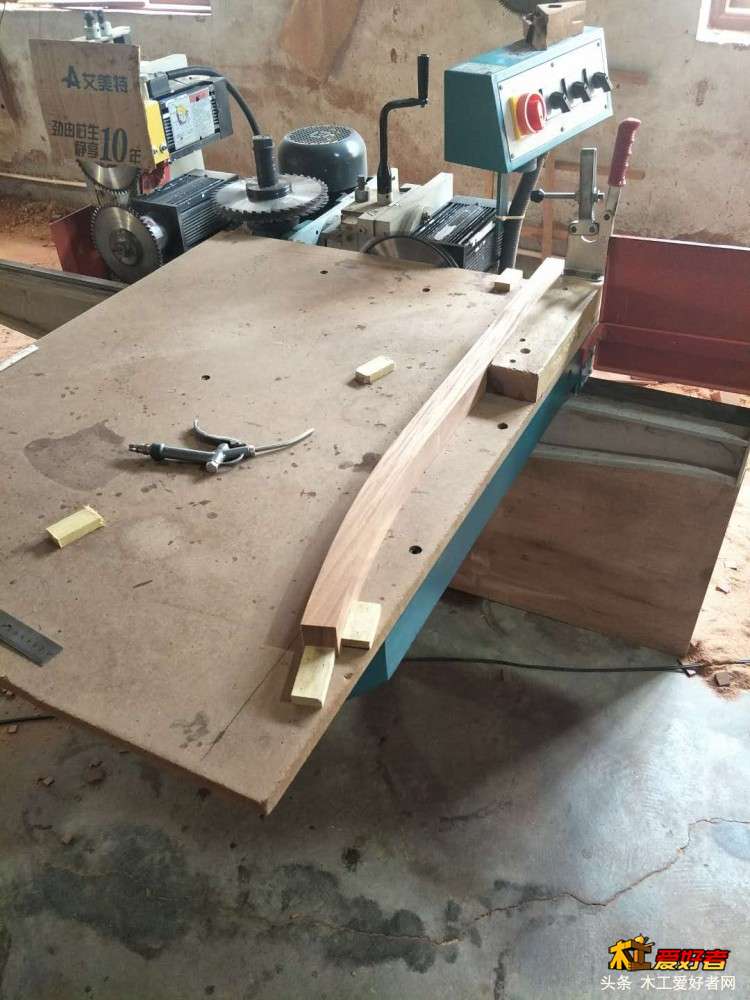

截长，没有前脚图，拿后脚截长来说明有这道工序，做法见后脚截长。工序：前后端齐头截长，设备：五碟锯，配模：根据图纸自行定出虚拟形模。

liujingwhx

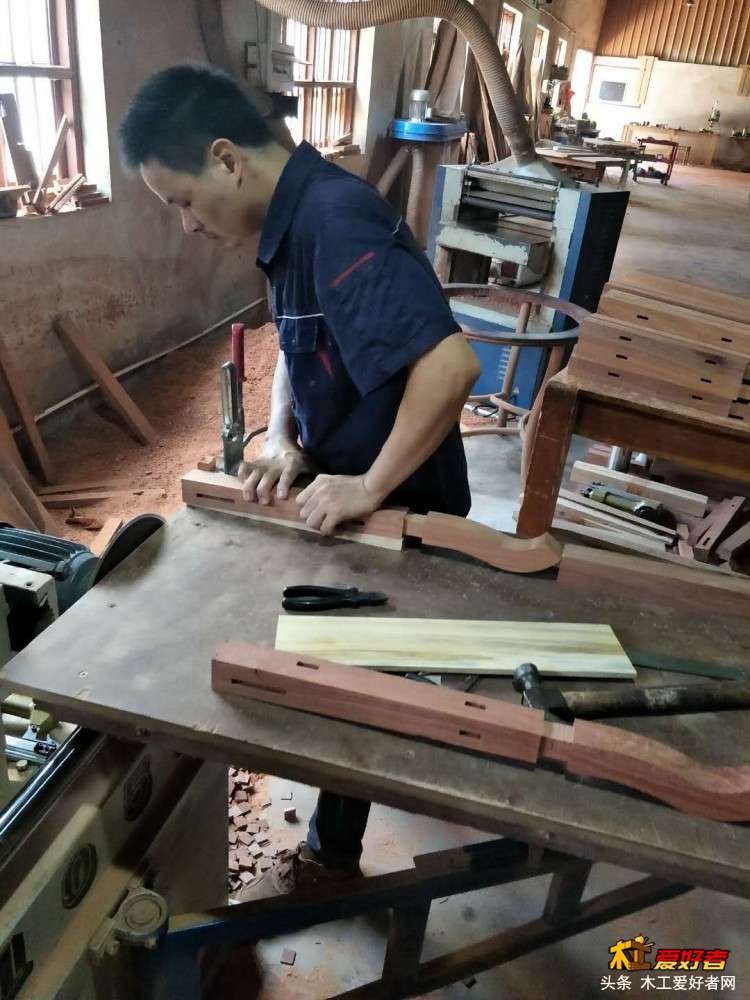

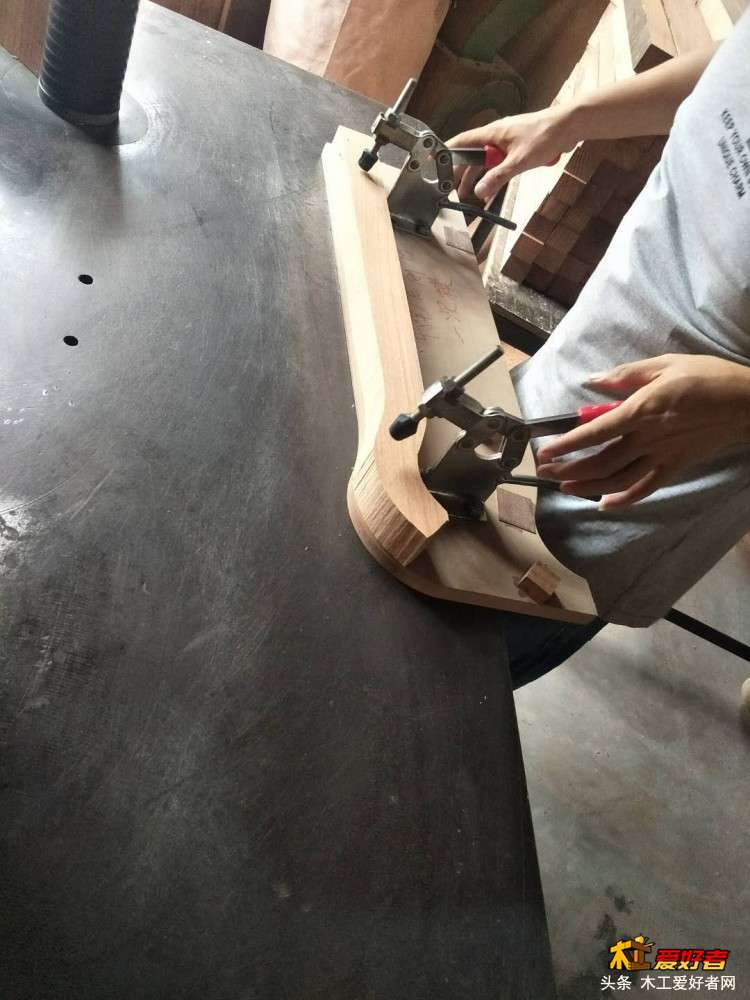

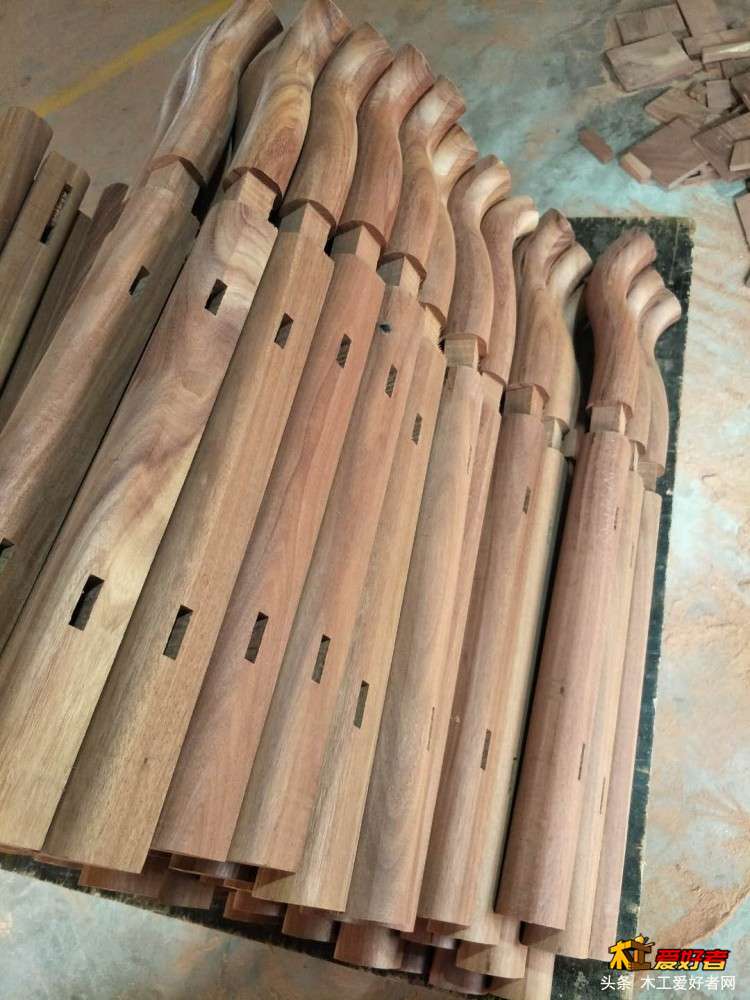

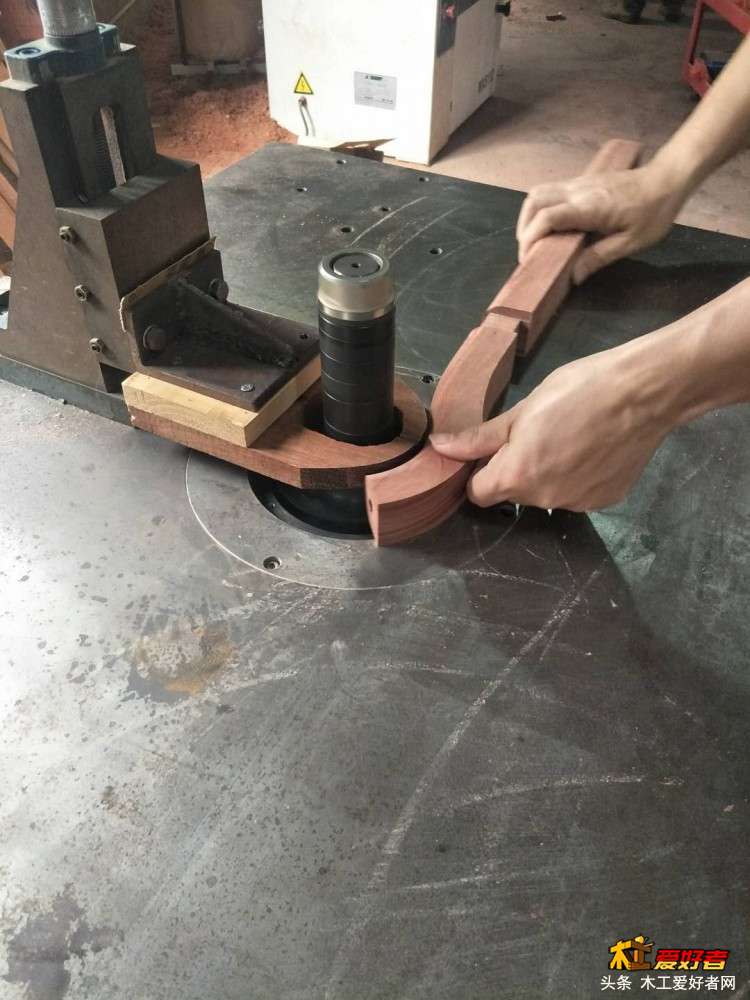

后续的工序和后脚做法一致，很多图没有取到，大家对照着前面看就能明白。工序分别是1、取斜面，设备：压刨，配模：斜面角度模；2、凿眼，设备：方榫机，配模：内外角模；3、开四面斜槽，设备：五碟锯，配模：内外角模；4、切地脚，设备：五碟锯，配模：内外角模；5、钻孔，设备：水平钻，配模：定位块虚拟形模；6、铣圆，设备：单轴立铣。这里放的图就是前脚内圆的铣削图，依然是斜放，轻靠，转过去。按机加工来说的，我有些工序里面其实是好几个工序的，大家明白就好。最后一个图是未打磨的成品图，圆弧处还是很光滑的。

gxglgy

真的不错

hailan20

介绍的详细全面，给你点赞。做好如此精准的椅子也是不容易啊

时光刻刀

这么无私 诚挚的分享 这样的贴子 论坛越来越少。感谢楼主
