我的木作学艺之路之南官帽椅制作

liujingwhx

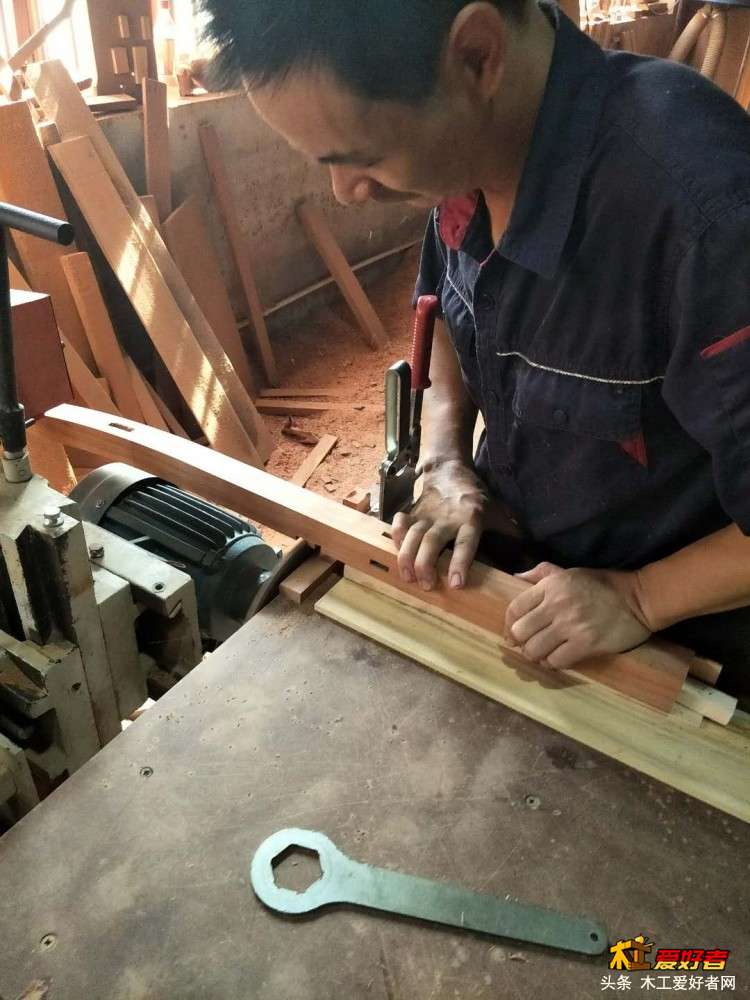

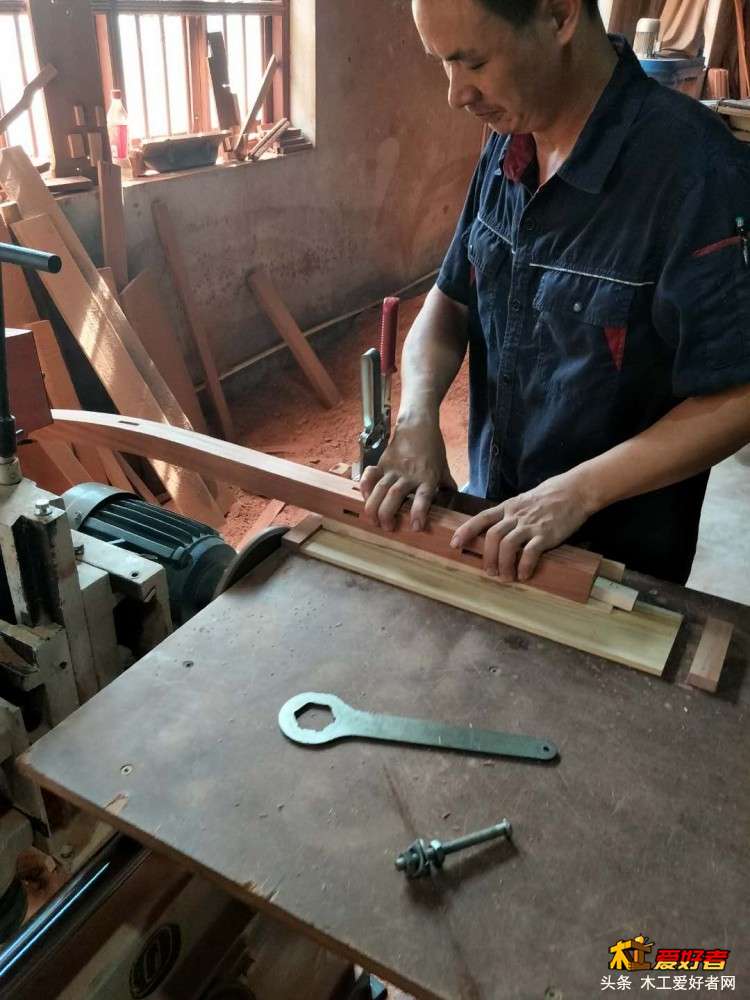

齐上端头，三定位块定出一个虚拟形模曲面。
. o3 X# W* k- \2 d0 w: K这里的技术要点是：
1、第一根料的长度线是用画线形模精准画出；
2、定位块是根据画线形模端头紧贴锯片表面定出位置；
' `# N4 O& v8 R8 }如果按照先前先取斜面后这里要注意基准面要贴工作台面。
" H& F* [) W4 t$ X
  q9 N, d9 c1 Z+ u  @8 c" c这是一个平面贴靠山平面，（工程图中，最外角是一个直角，这里就有一段是垂直面了，可以直接贴靠山），加一个平面外的点定出一个曲面，再加一个后置定位块定长度。
* G3 K! t$ E) r5 `4 E) B7 X如果这里先取了斜面，那么要注意贴工作台面的那面是基准面，所以要是先取了斜面，麻烦就在这里。

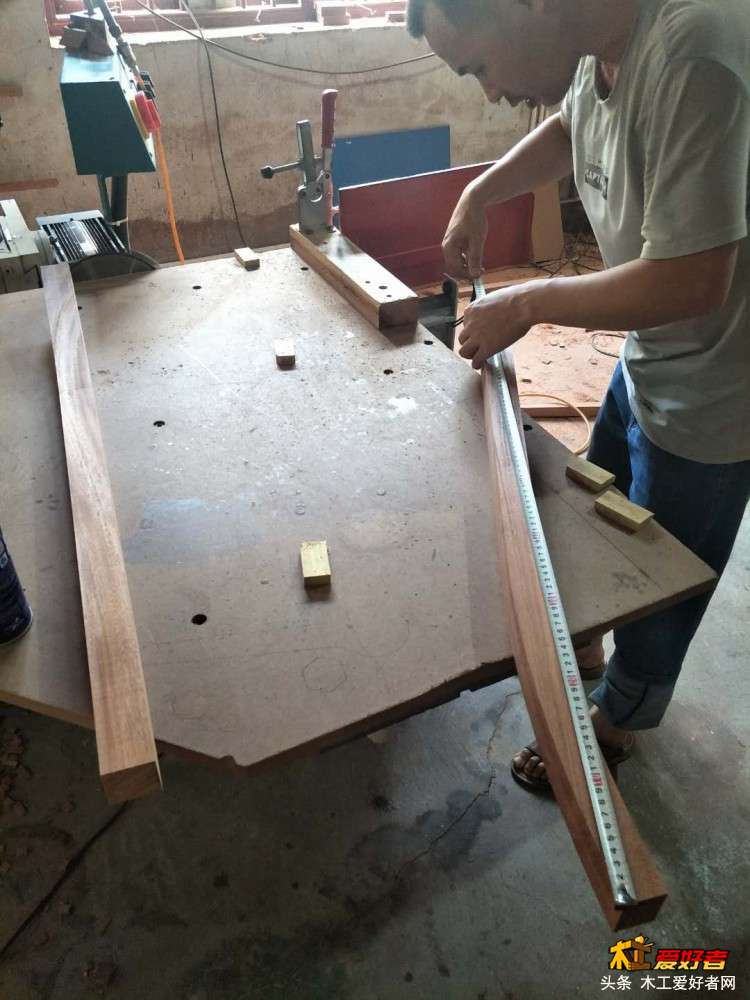

, V0 [( [  g* F/ F! ?' W截长后要回尺测量看尺寸是否与图示尺寸一致。
这两道工序使用的设备可以是五碟锯，也可以是推台锯，原理是一致的。
4 E) R( S1 G' X/ h# g$ p

psyyllago

渐入佳境
& y+ b1 D. z' \! U$ z

liujingwhx

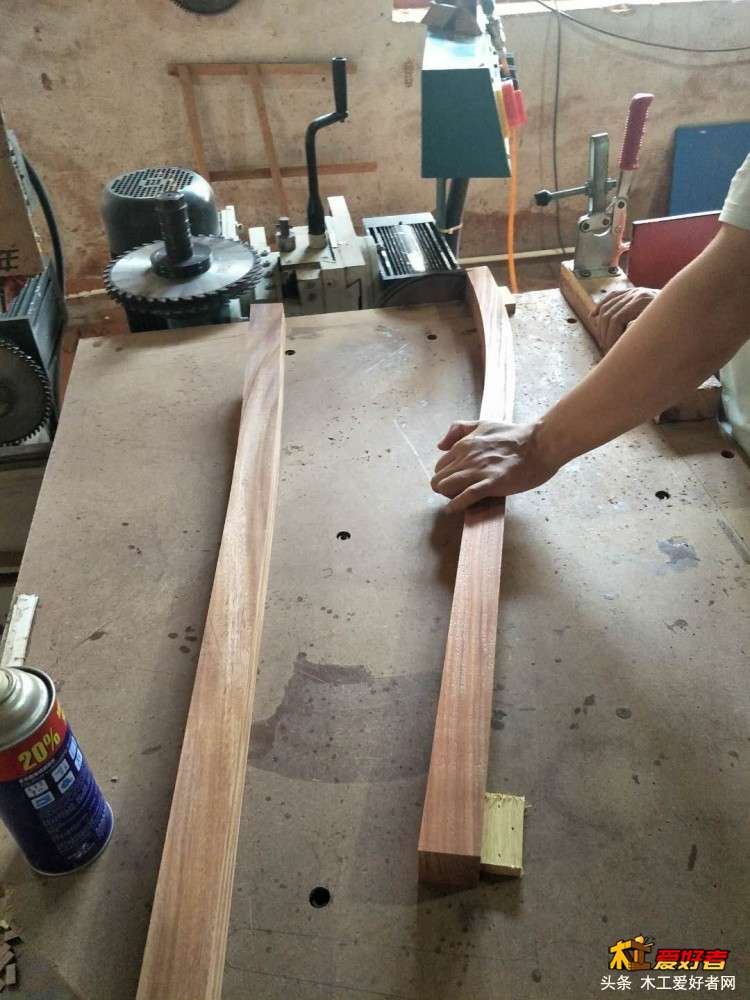

后脚异形料仿形截长取斜面到此就结束了，大家可以看出是完全根据纲要来做的，而纲要是根据工程图做出来的，那么出工程图的人就一定要将这一系列的加工工序以及可能出现的问题考虑进去，那么设计出来的图纸才能变成实物做出来。后面的工序还有凿眼和切斜脚，留个小尾巴，明天再做说明吧。

中石器时代

厉害
4 W: v- E5 {! D$ L) @! h

摆渡行者

额，光脚干活……

斗斋

你的文笔很好，东西做的也好，中国木工技艺高超，美国一个马洛夫弄了个摇椅，牛逼的不得了，中国哪个宫廷椅子不比它好看复杂的多！

liujingwhx

取过斜面后就到打眼工序了
/ t, C$ z2 ]  i  K2 C

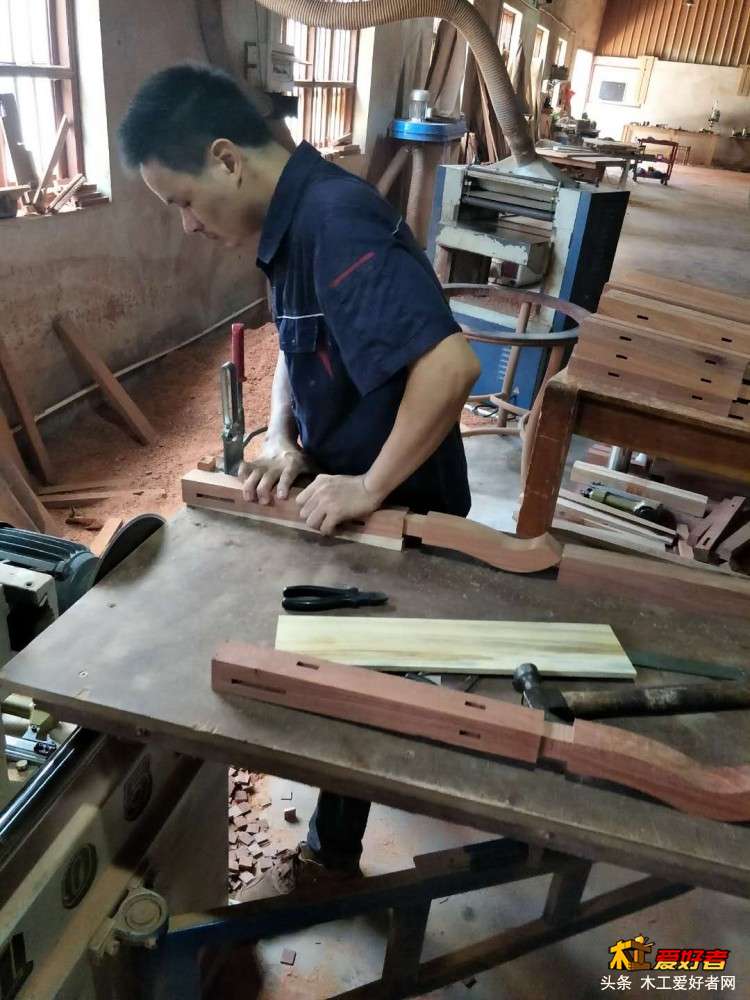

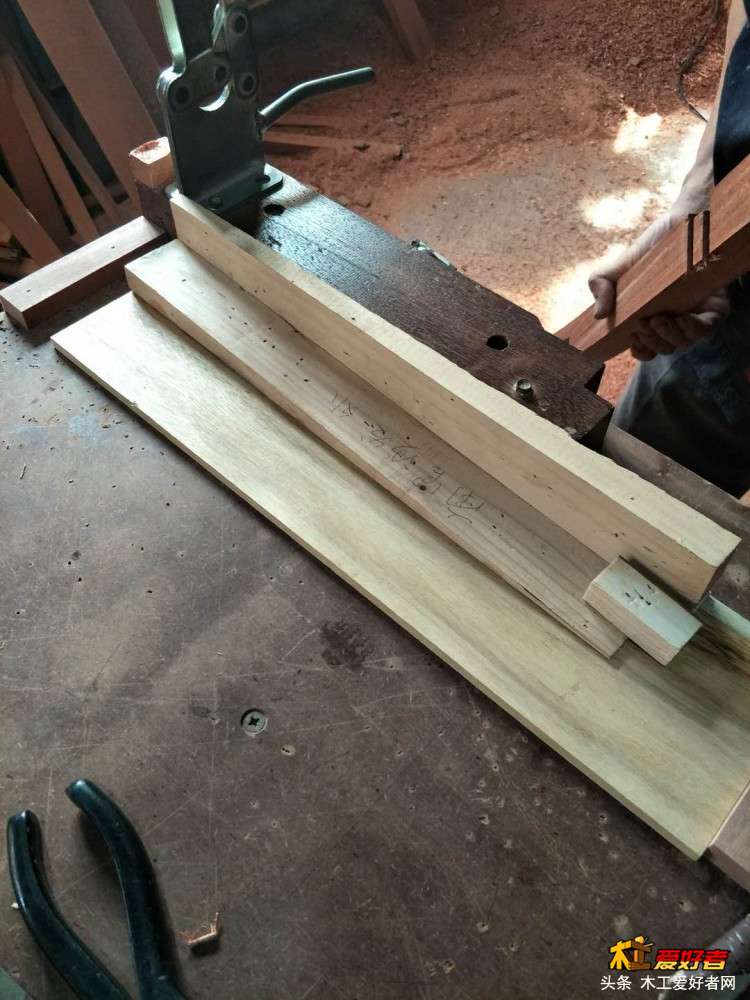

) L. ]7 C' y/ U; k$ {+ s/ S后脚打孔形模，作用：一是校对后腿眼的位置是否正确，二是打穿榫时一次性打通，可以防止下表面眼周围木材撕裂。

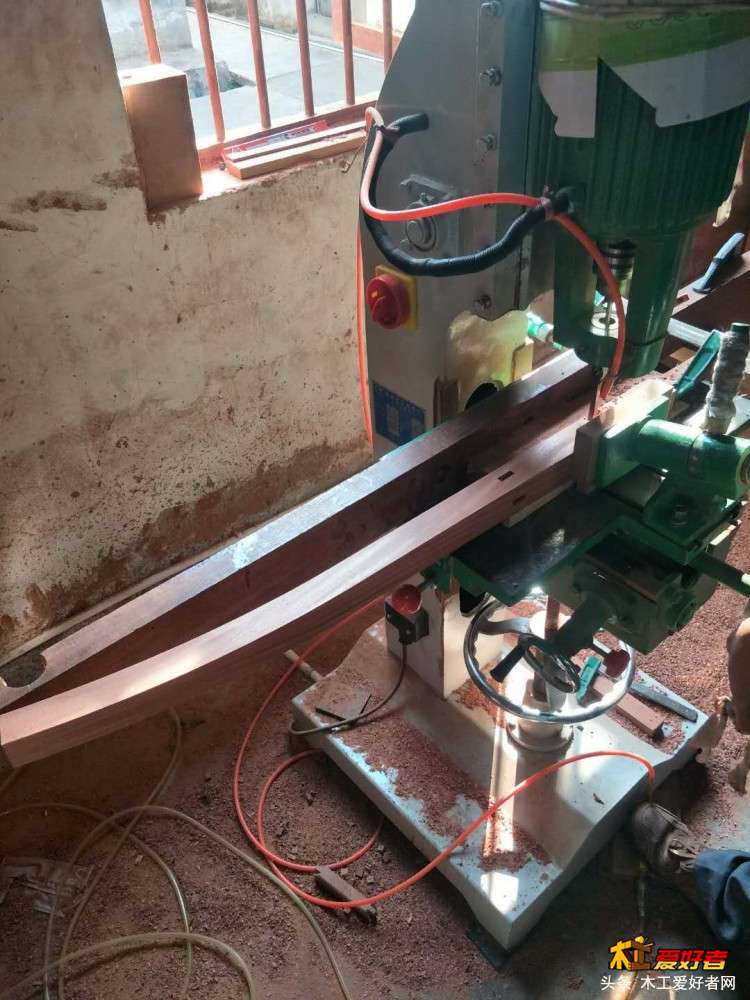

打眼，这里需要注意的事项：
7 F) V! Q- b  B" E6 Q$ K% r( C* q1、端头下线要和形模上线对齐无差距；
2、基准面贴靠山面；（一般基准面都是露在外面的面，大家可以自己判断下当成品面对你时这个脚是左还是右）
1 r$ p) e0 V+ F' t, [3、定位块贴紧下端头面；

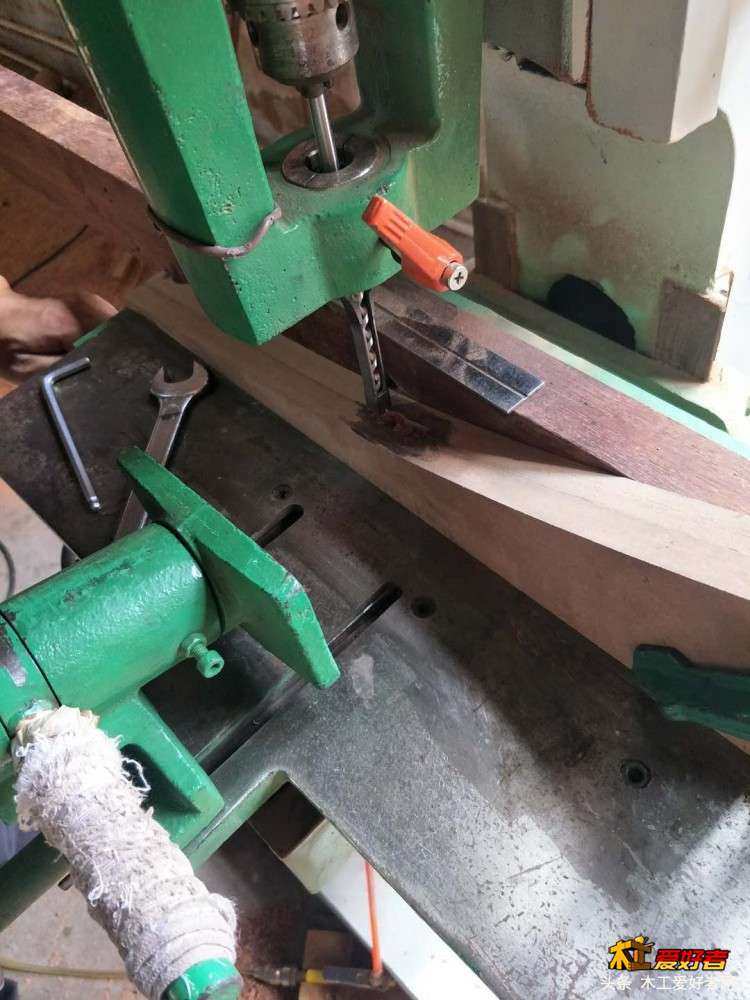

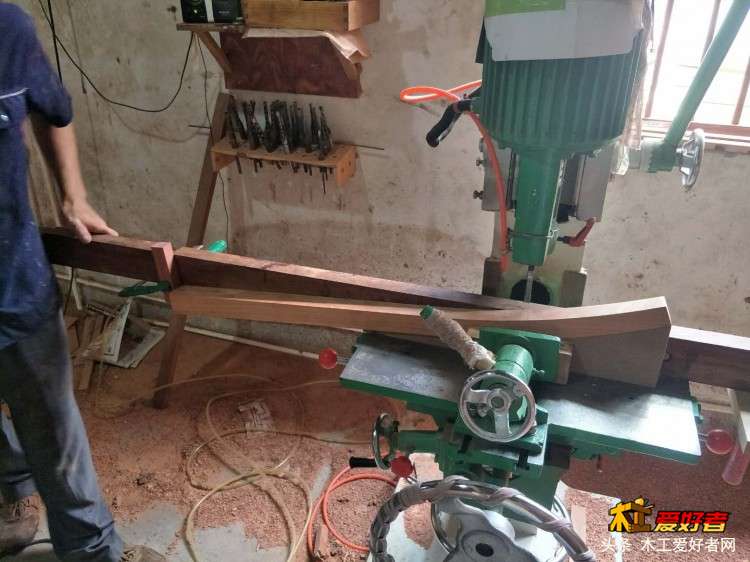

" w. S9 i" s1 S0 w9 B这里先放一张定好位的打眼图，下图详细解释图中定位块的作用。

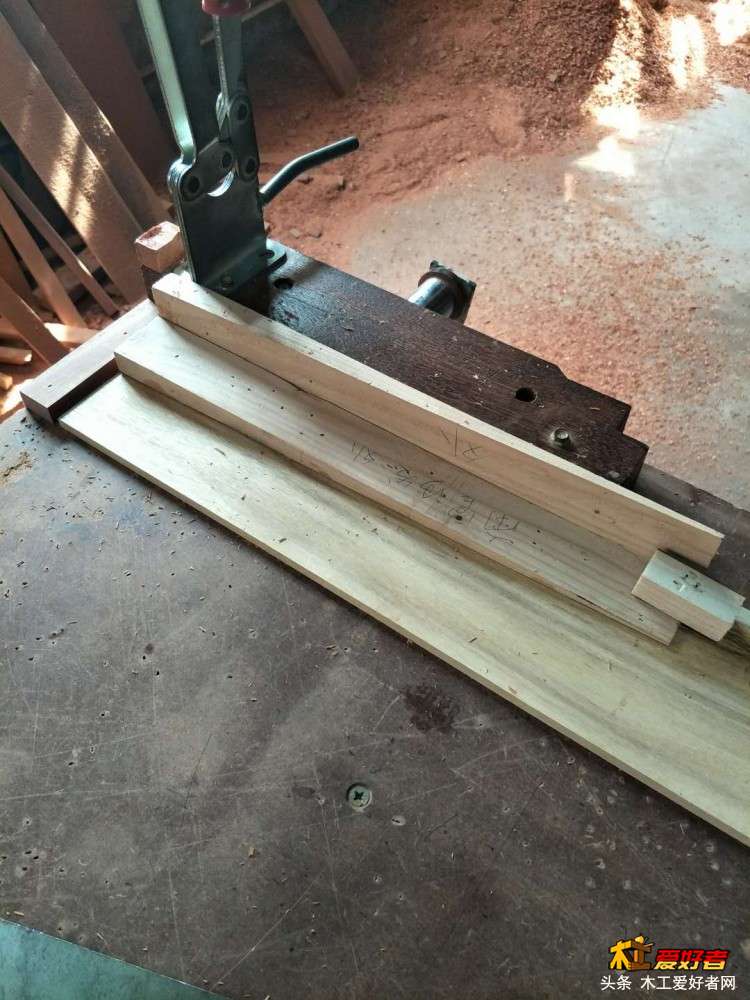

先说角度模，角度模的作用就是让加工面与设备工作台面成水平，

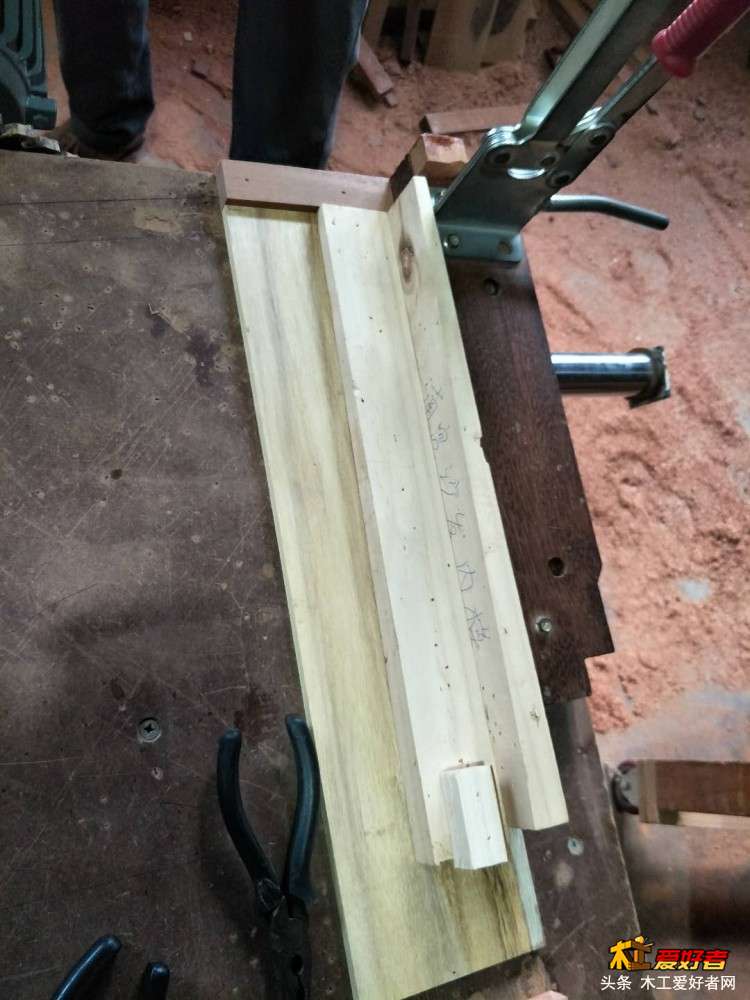

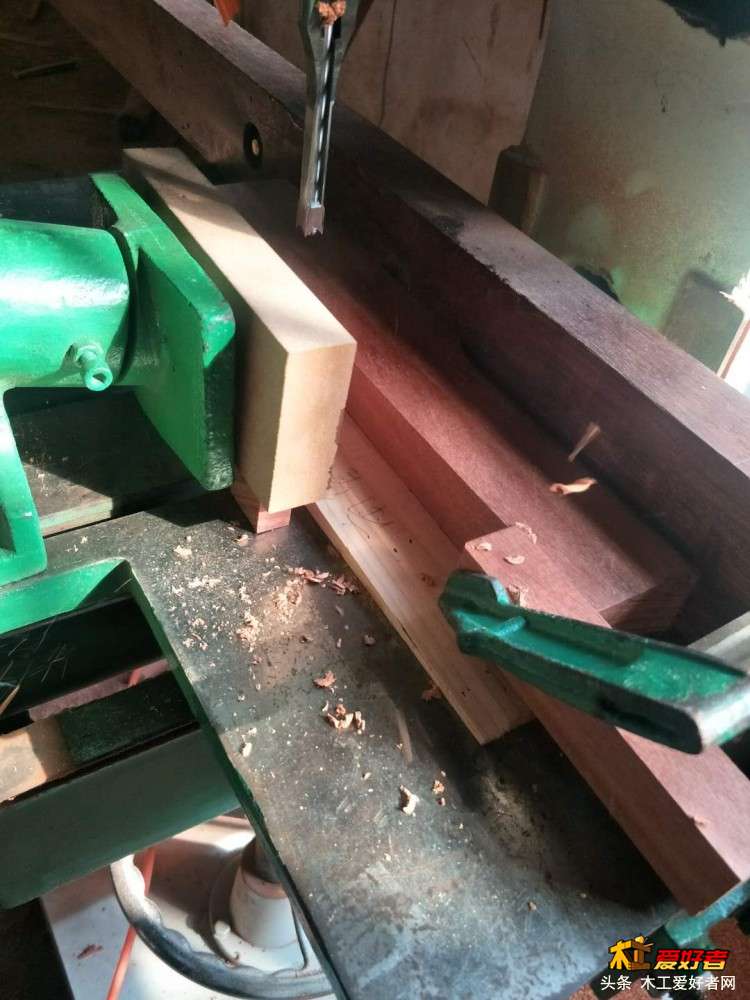

再说后面贴靠山那个定位块，上面我们说过，后脚的最外角是直角，所以这里有一段直面是直角面可以直接贴靠山，之所以加这个定位块，是为了让上端头贴靠山的线（看上图）和这里定位块贴靠山的面是在同一个面内，这样就形成了一个虚拟的直角面，这个定位块的宽度也就确定了，工程图中也有给出。
# k' M$ i, Q. r% u6 b最后就是长度的定位块，定卯眼的起止线，不明白的可以看我以前的帖子有介绍。
$ I. k1 A3 R+ T: N- ?* b: `
+ P, T& l+ h) r, d' d& O

liujingwhx

其他没介绍的木块是用来夹紧的，提一下，这样就介绍全了

liujingwhx

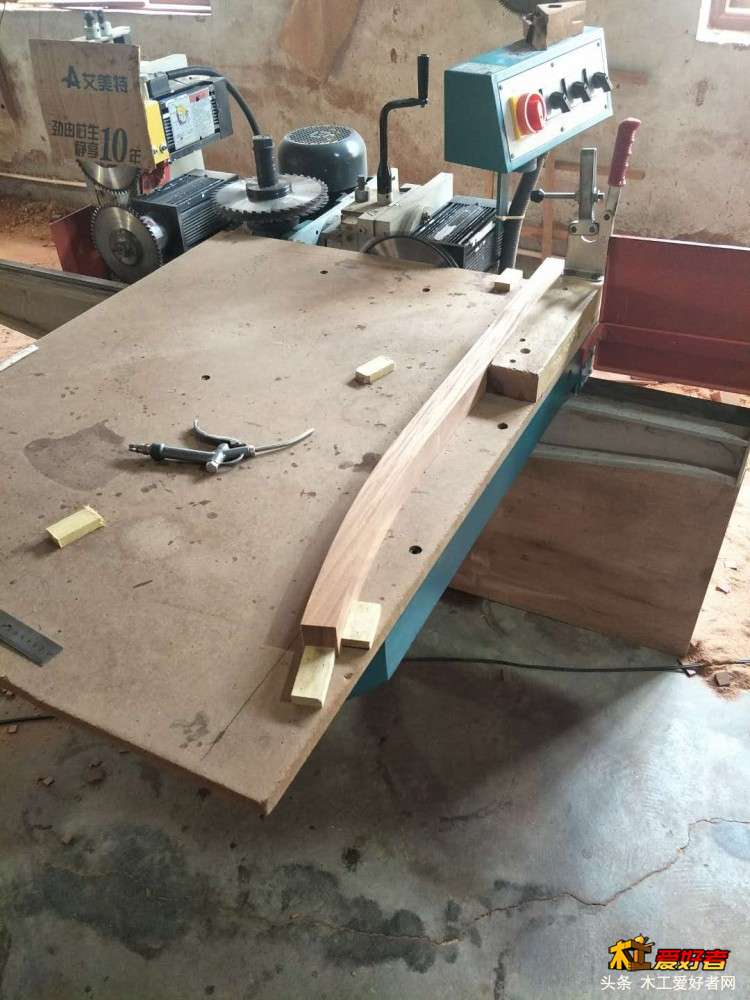

做完卯眼这么多工序后（每有一个眼就是一道工序）就要切四面斜槽。使用的设备是五碟锯，这四道工序有些难理解，先上图吧，我再一一解释，看大家能否明白。

因为现在料有两个方向的斜度了，又要用到两个参考面，即工作台平面和靠山平面，所以就要垫两个角度模才能切出来左右上下都斜的面。原理还是将面垫平，让线与锯路重合，因为锯子只会走与工作台面垂直的直线。
' T- c  e$ D( h. s! U  g这里要注意的点是：
4 e+ ]# H- h. n4 p1、哪个面贴设备参考面，就贴哪个面的角模。第一个图贴的就是两个外面（即成品后露在外面的两个面），所以用两个外面角模，第二个图贴的就是两个内面，就要用两个内面角模；
2、注意角模的高低放置，内外面角模的高低放置是不同的，一定要注意区分。
+ ^& y% U! N/ |6 Z# K) Z( I一图两外角模高的地方靠外
二图两内角模高的地方靠内
- R2 v9 C5 D7 e9 G三图是一内一外角模，大家可以十分清楚地看到差异。
4 B: Z- l$ G0 t2 O5 U3 m$ I' F
切斜槽，定位块的作用：
! ]: _. C* u) A9 x/ ]$ C1、前置定位块定下线；
2、工作台面后置定位块定上线；
" [* W( Q! m6 E: V3、角模定位块定料在角模上的位置；
4、大平面板作用是方便移动和方便与后定位块接触。
需要注意的事项：
6 x8 s5 m) j. g. G( R1、所用角度模内外以及高低端头朝向一定不能搞错；
3 f% d, P& H# A7 z; ?- z2、移动时必须从前往后移，假若从后往前移，很有可能出现料端头和角模定位块之间有间隙，那你就等着哭吧。
其他三个面的操作是一样的，只取了这几张图，后面前腿若有不同的图大家可以自行参考，很好理解的。
. i9 C. ?( f) i; e: z这两张图是切第一根料的图，要回尺，所以中间量没有切，后续的可以依次切除。
7 e" E6 `% y7 d, B1 d$ `, X1 B

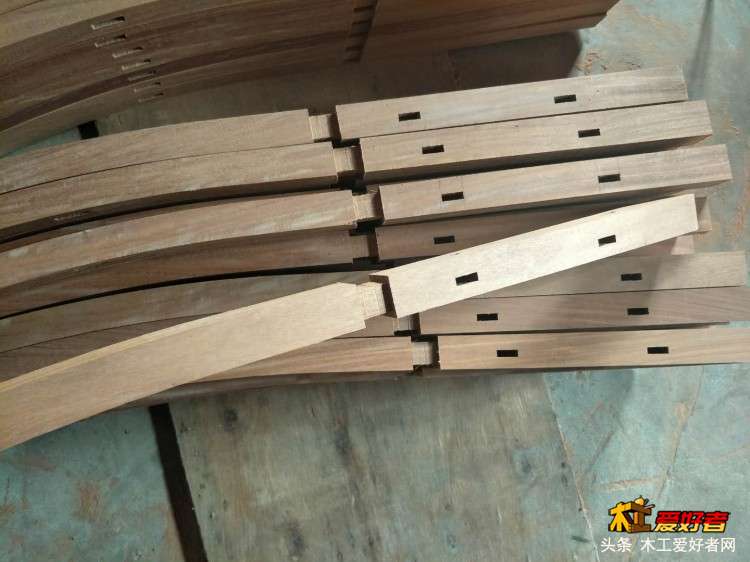

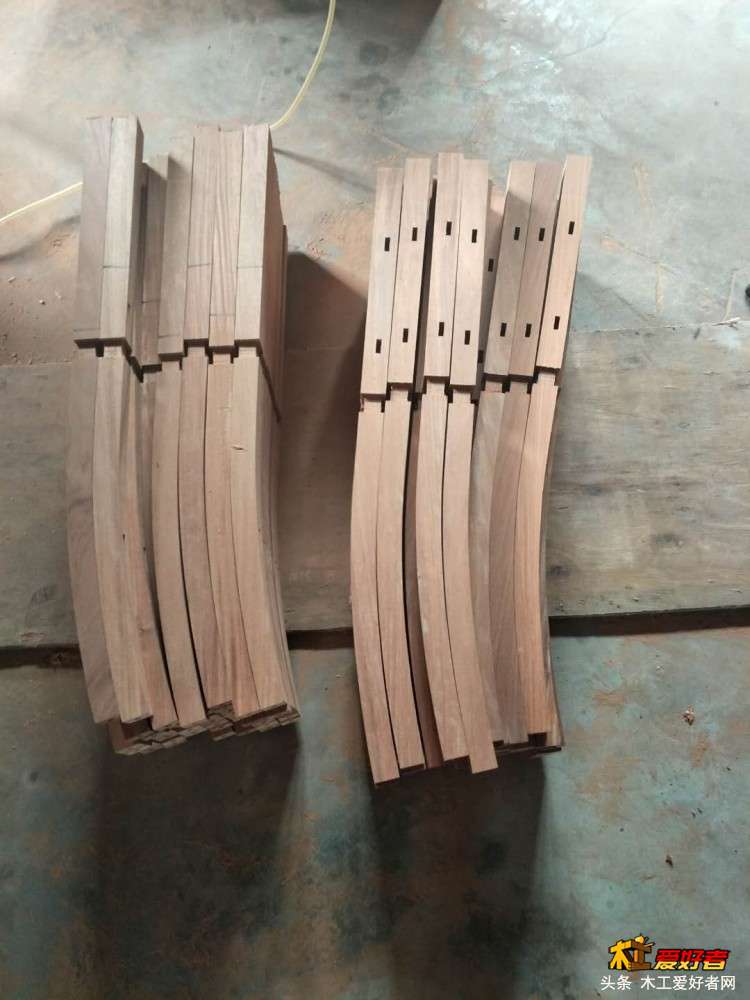

+ p: q% H) J5 E3 x  p$ s这是裁好四面斜口的后腿料，图中的师傅是江师傅，技术高超人又好，难得的好师傅。
这些卯眼和斜口用在哪里大家自行到成品图对照，我就不讲解了。
# T' i3 N5 S; @

liujingwhx

四面槽口切好后，下一道工序是切斜角，所用设备五碟锯或推台锯。
. o4 X  U" z  }% x: U1 y5 E) V
没有取到切后脚斜角图，用前脚图来解释。
注意要点：
& u* @, r% D# E1、角度模一般选取两外角模；
2、切角时，要保证最外角不被切到，多留一点没事，后续工序还要铣圆，但若切掉了腿的长度就不够了。
3、后定位块定长度，上面切四面斜口能理解了这里就没有什么难点了。

惜语

果断收藏

liujingwhx

切过斜角后到台钻打孔。

还是没有后脚的打孔图，用前脚来解释，定出中心后调整水平台钻打孔。
) n9 e: R& h* F1 c这里上下端头都要打孔，但作用不同，下端头打孔是用来安装软垫，上端头打孔是用来安装圆木榫。
注意事项：
, m0 x$ a, r' x1、端面贴靠山，基准面贴工作台水平面，调整到位后打定位块；
  ]$ z  S2 X" I& g# B" `2、左右腿方向相反，定位块不能互用，要重新定位。不然后期安装时可能会产生错位或是打裂。
0 m0 e. {& V" o9 m0 ]
7 K; n) X% S1 W1 q9 j& E5 Q

liujingwhx

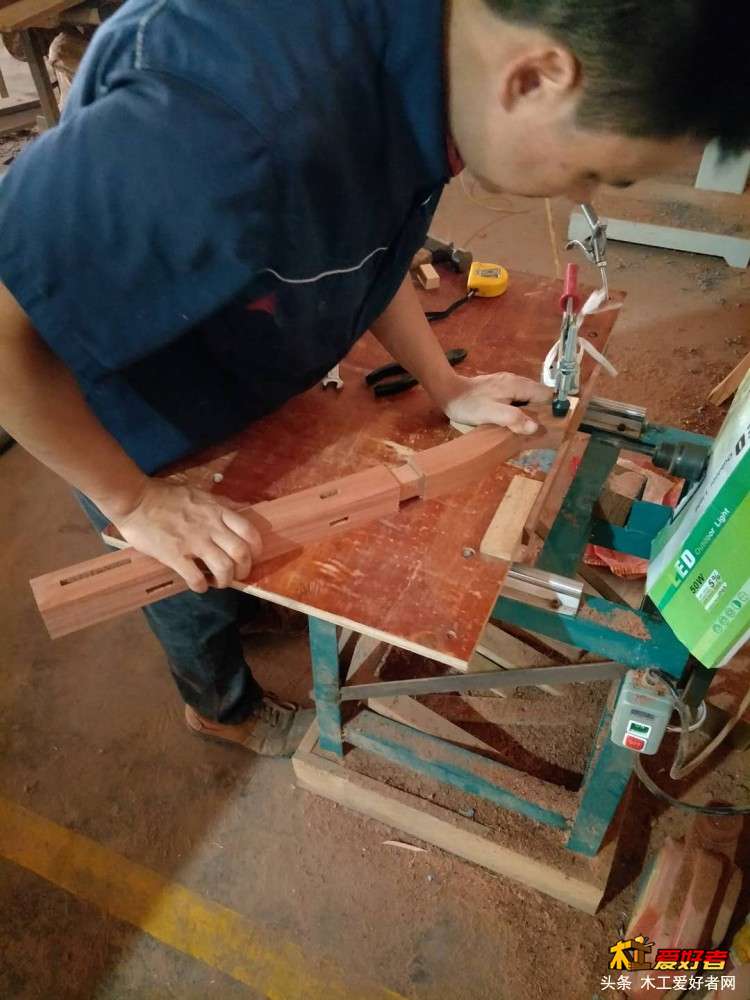

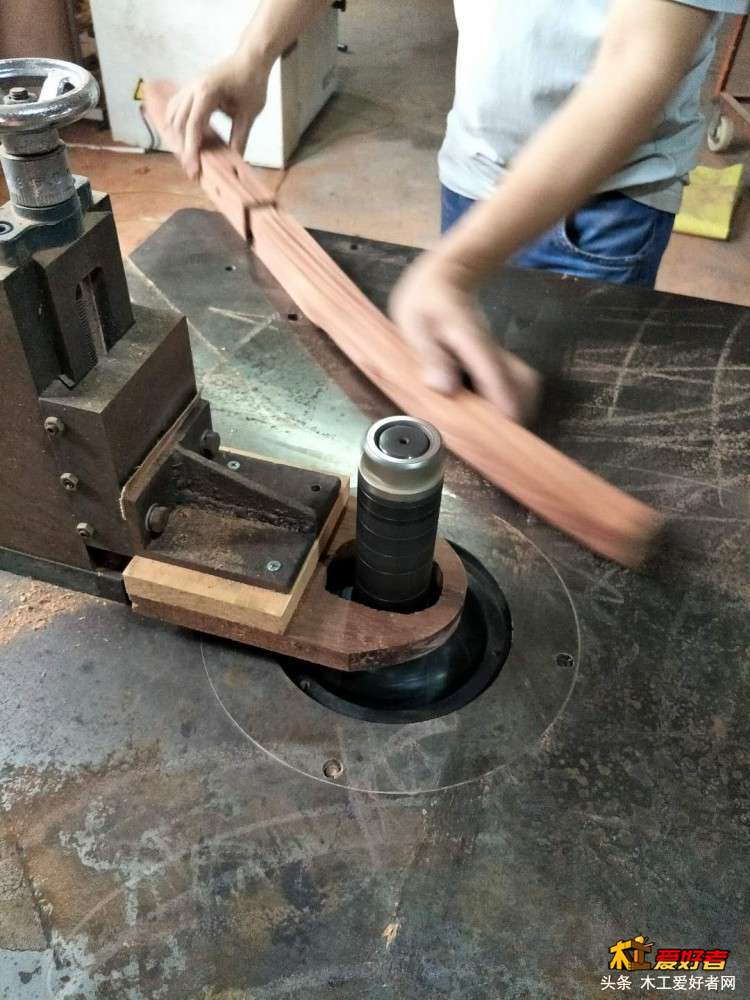

以上全部做完后就到最后的铣圆四道工序，所用设备是单轴立铣。先上图，再解释。

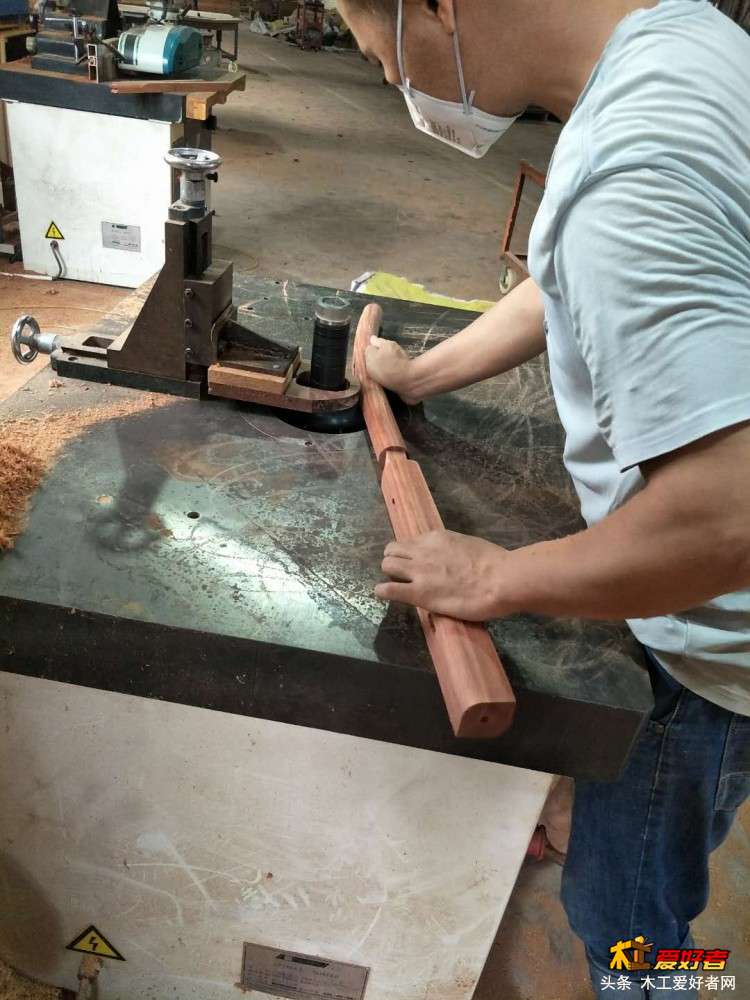

第一个面，注意到缺口时要和进料手法一样。
2 [6 o, M7 P' e2 _2 r! k0 ~6 D; O

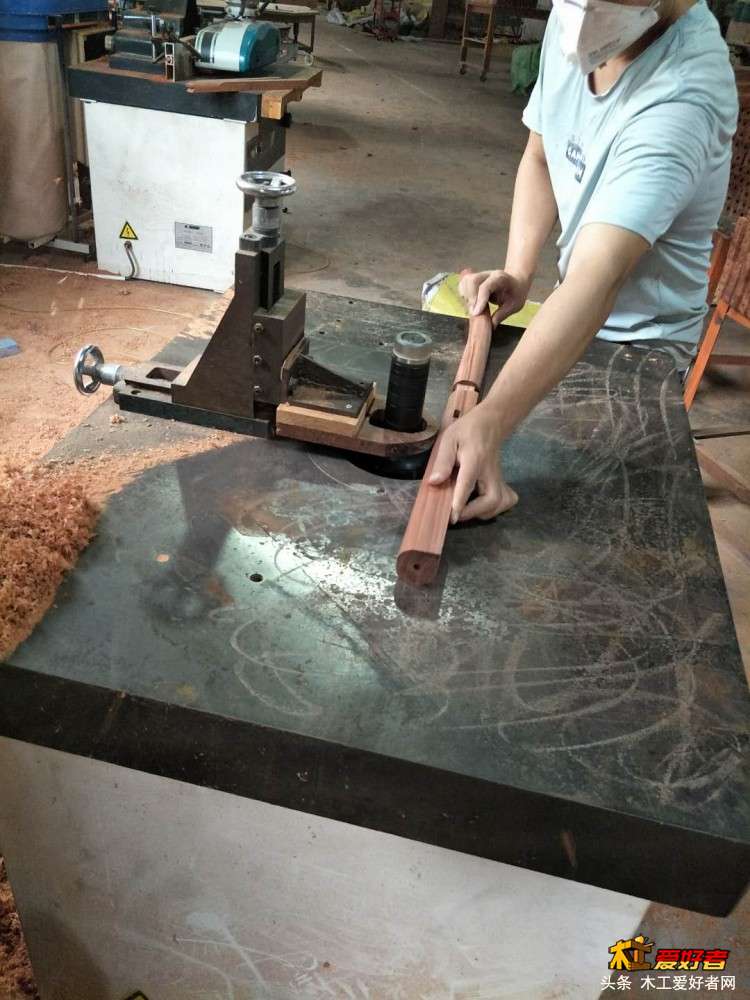

/ T2 p& Y3 X' u; d( E$ H9 L对角第二面（可以调整）注意到缺口时要与进料手法一致。
  R8 U1 @+ q" @. ?/ J6 B
6 O! l  z( }+ h& a: `( R8 G最内面，凳面下的脚柱不铣圆，理念：天圆地方，外圆内方。这里要注意缺口处要以一个斜角轻靠铣刀，稳住后再走刀。
4 @$ O; Z* r% Z1 F. j

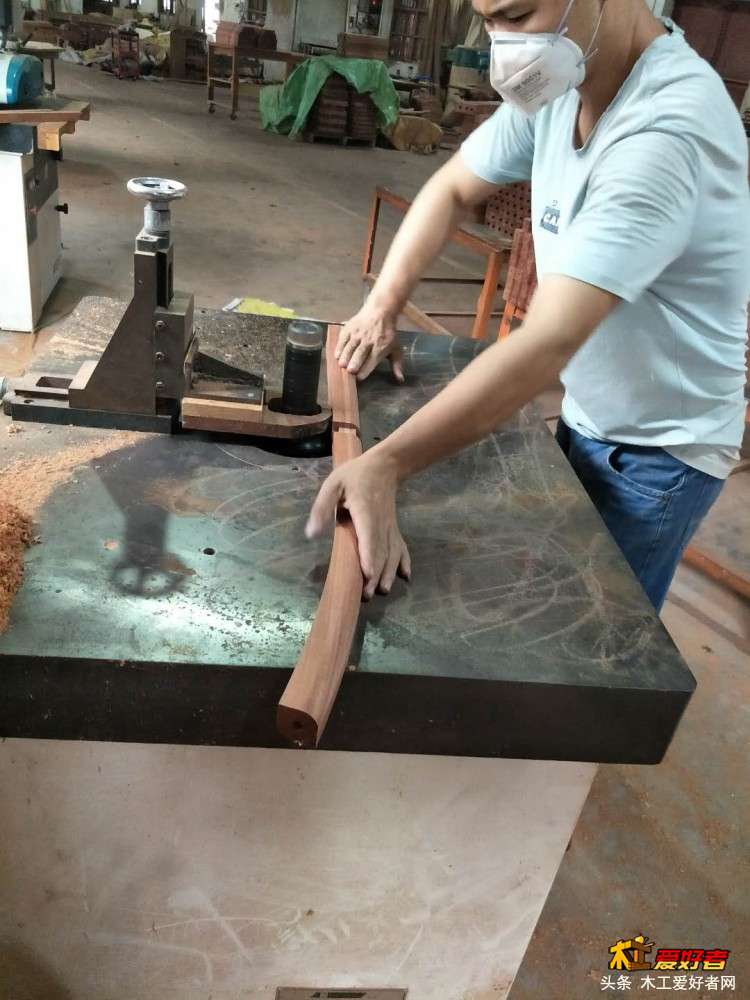

铣最后一个面。注意到缺口时和进料手法一致，都要先贴一点圆弧边，以一个斜角进刀再走垂直线。另外一个需要注意的是顺逆茬，注意一下就行。
这四道工序极大需要注意的事项：
$ U$ o& M, J- Y" D1、安全！
2、安全！
3、安全！
. \9 e1 o- ^7 P. `$ [* a7 Y; u+ M这里铣出来的是一个圆，刀头可能会伸出木料外面的，手法要特别特别特别注意！我咨询过我那搞机加工的老爸，他也没有什么好办法，希望广大木友提出一个更加合理更加安全的解决办法。
3 z7 [$ U$ B- o+ R6 l( b

liujingwhx

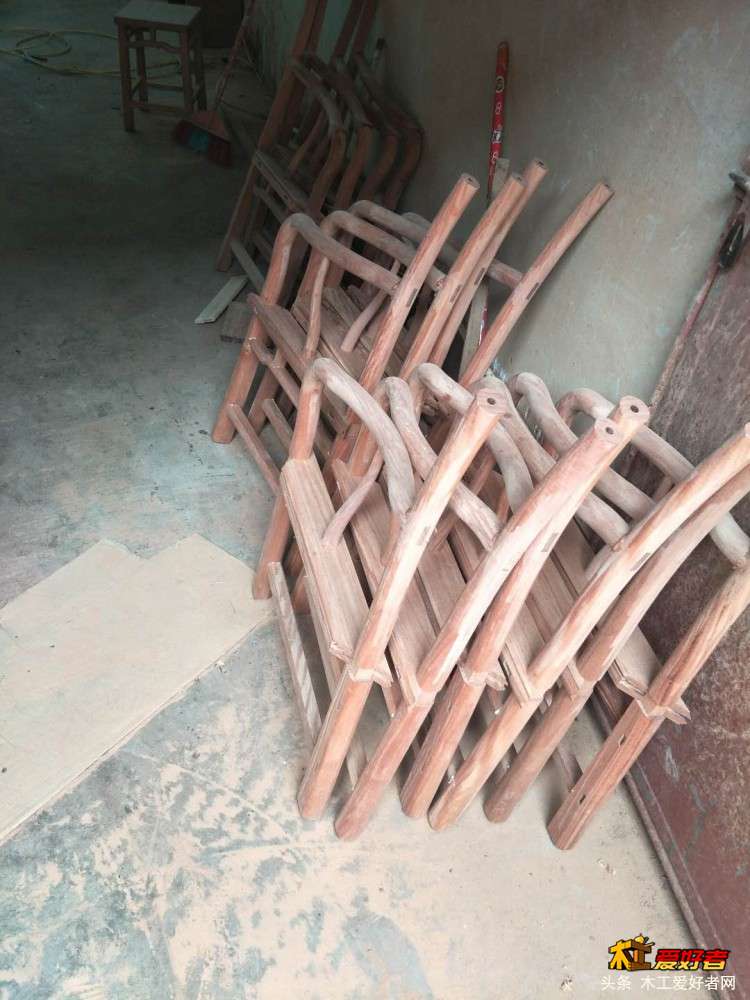

这是组装了一半的后腿，先让大家看下大致的结构，南官帽椅的后腿制作基本就算完成了，后面还需要拿到打磨车间把一些没铣圆的地方修圆，把一些生硬的线和刀痕打掉，这样才可以拿来组装。
+ }+ e$ Y! c( `3 b  ]4 C" `/ Z0 u先写这么多，大家有疑问或是不明白的可以回帖问，其他的问题每结束一个构件后我再回答。介绍期间不回复，请谅解。

liujingwhx

18356111776 发表于 2018-8-18 15:22
这椅子很漂亮 有尺寸吗

如果需要可以给你发CAD图纸
