楼主: 龙骨旋翼

新人求助 MACH3接口板 如何接线？

[复制链接]
╰●-●╯
发表于 2018-8-26 16:48:14 | 显示全部楼层
龙骨旋翼 发表于 2018-8-26 12:56
6 c0 j" q& k" |$ M不是我昨天就把机器调好了，步进电机也可以动了，现在主轴没有安装上去，今天我把主轴接在控制卡电源上， ...

5 C1 d6 s9 C  y3 S这个问题我早回答了，那时候你还没提这事

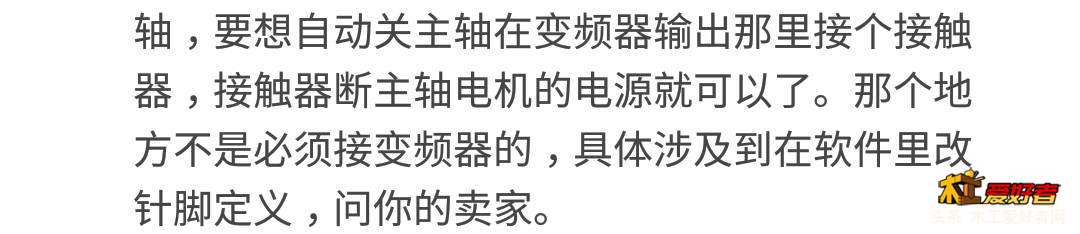

* ^( \4 \0 S* @& z' I  Y 164814jdhcd3d721q3yus3.jpg ( |7 g/ ~- W+ N; X- q
回复 支持 反对

举报

╰●-●╯
发表于 2018-8-26 16:55:27 | 显示全部楼层
龙骨旋翼 发表于 2018-8-26 12:56
! T2 v" ]( u. h; P7 ~7 _不是我昨天就把机器调好了，步进电机也可以动了，现在主轴没有安装上去，今天我把主轴接在控制卡电源上， ...

) \$ {' `# F1 z# C$ r8 h另外，控制板在怎么调速也只是发出信号。电机调速板是要接电源的。即使没有调速板加接触器这种开关也是能让电机自动启停的。
0 }2 W0 ?/ Q$ h  q1 X
) X7 S* U0 O9 `5 _& X! ]关于你那种pwm调速板我在18元并口板上实现过，线接好了软件设置好了能实现速度的变化。但是不好用，运行起来一快一慢的，最快和最慢都不能实现。
3 F$ e$ c/ x* S. p, y8 C
回复 支持 反对

举报

龙骨旋翼
 楼主| 发表于 2018-8-27 21:29:01 | 显示全部楼层
本帖最后由 龙骨旋翼 于 2018-8-27 21:43 编辑
- F" v' c# b/ }9 c
╰●-●╯ 发表于 2018-8-23 16:35) `& O2 x/ s, }, e: e
驱动接线听上面大神回复的就可以了。
9 P; `. K9 I" O
( p6 x6 A# ^' @3 s5 U以你现在的零件是可以使用的。阿余老师说了，能运行，不足的以后慢 ...

5 {6 f5 Z# E8 u2 h

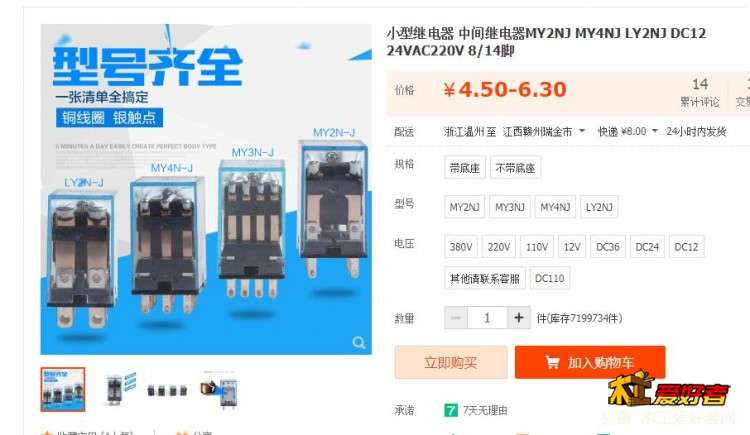

继电器我应该买直流还是交流的，要买多少V的？

继电器我应该买直流还是交流的，要买多少V的？ 继电器我应该买直流还是交流的，要买多少V的？
3 h# E5 ~1 {# ~! t4 ~0 Z8 [3 T$ k* I6 Q' V7 t

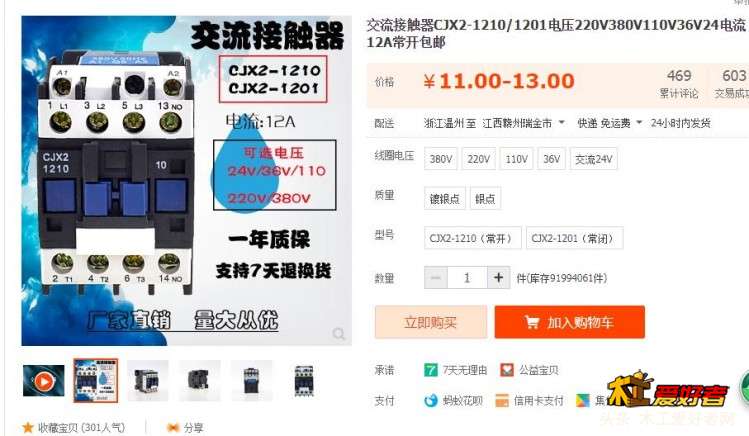

接触器买这种可以吗？接触器是不是只有交流的？那我应该买220V还是24V的呢？

接触器买这种可以吗？接触器是不是只有交流的？那我应该买220V还是24V的呢？
' c( `, ~' y6 e7 ^& B& G0 r2 |; H  n  V- [6 t, L8 B# a

8 O3 _1 e! D$ v* Y% ^+ G' J$ X% z( S  z6 [6 n
接触器买这种可以吗？我应该买直流还是交流的，要买多少V的？8 z, [2 O7 @/ K9 o, I3 w5 K( e

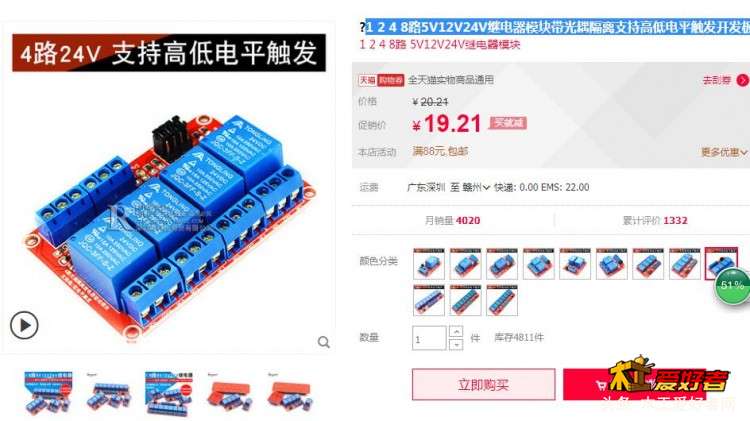

1 2 4 8路5V12V24V继电器模块带光耦隔离支持高低电平触发开发板.jpg
) s$ F. ~9 I; [6 U1 L! `
6 h0 z& K$ C  R% F+ J+ w9 n你说的是不是这种继电器我要买多少路的4路还是2路？  q3 X+ H+ I6 E' _
1 2 4 8路5V12V24V继电器模块.jpg
) r, l( w3 I( c4 e7 @0 j5 H7 C: G* R# t0 e$ G/ W4 O
  Q- M1 {, d  R, `% O+ W; x" B

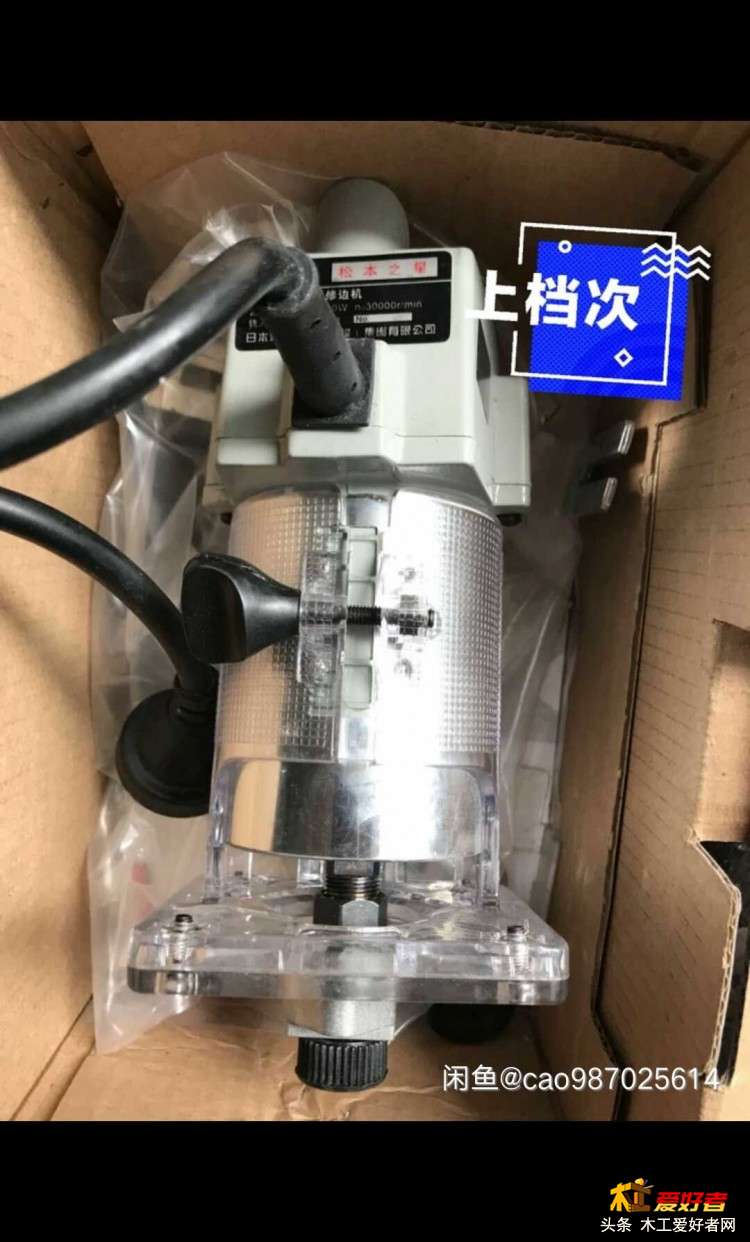

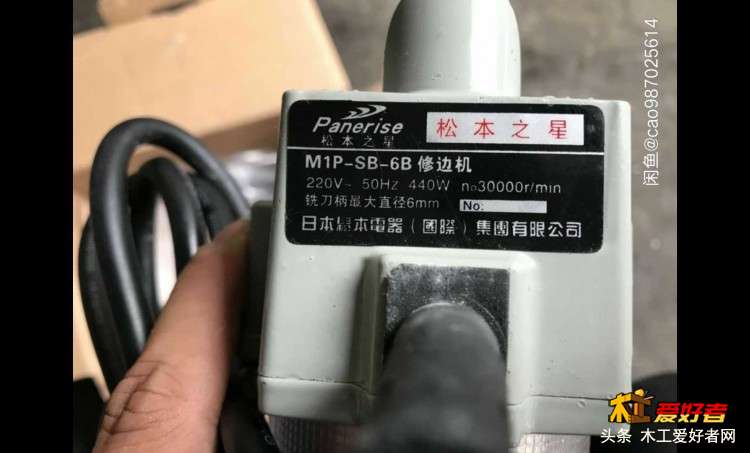

我买了这个修边机打算用来当主轴接触器是不是要买220V交流的？还是直接独立不接控制卡手动开关更好？
: d- }4 y, m* G) U  N- L 雕刻机主轴.jpg 雕刻机主轴3.jpg # s. m& W- B8 V
9 z5 C& x3 `" K: @$ h' T
. R: K+ s# ?6 h4 b) C! _
回复 支持 反对

举报

╰●-●╯
发表于 2018-8-28 09:13:43 | 显示全部楼层
龙骨旋翼 发表于 2018-8-27 21:29
2 Y5 }$ x8 K% K7 d% d继电器我应该买直流还是交流的，要买多少V的？

" J. {; K5 [& [这些是电工基础，在安全合理的情况下你乐意怎么接就怎么接了，没有规定按你需要的来。你要通过一个信号控制100个电机也行啊2 ^1 w$ [6 u, Z2 V

' `  d4 B4 o; Z; G7 C5 ^( V继电器启动电流小，通过电流也不大。要想用信号的那点电流直接控制大电流设备用固态继电器咯，否则老老实实的再接一个接触器，接触器用来控制电机启停
- w6 I$ Z5 o; D3 v+ J$ X. r  [/ [  E* N$ K% m
关于交流还是直流？一般看你使它工作的电源是交流还是直流呀。它通过的或者说它切断的一般不需要看，但是同等电压下直流要求容量要大很多，拿我上图的那个继电器来说交流230伏允许10安，允许直流通过10安的话只有30伏（不能230伏，这就是区别）
% q% P" u: m7 g( A; T: \/ i4 P0 q; C; t" I# ^! S
你问的问题都太笼统了，没针对性要想回答好感觉是要写一大篇，而且这一大篇还全是口水的。我不可能直接回答你该怎么选，因为不是我使用  B( m$ T8 W4 |2 A+ v! y1 O+ q8 w
这种问题我回答不了，打个比方，别人问的是雕刻机亚克力浮雕要怎么加工。而你的问题我觉得是，我用雕刻机怎么加工亚克力才卖的好。别人问的是我这接触器能不能用于修边机，你的问题是那么多接触器我该买哪个用于修边机; Z/ U  f: N9 K. @
) ?  S2 q6 p8 @) `6 r
也许你的问题很简单，只是我理解不了想多了。抱歉
, T' W  r- A2 T5 ^& l  I
回复 支持 反对

举报

gqh2630891859
发表于 2018-9-2 14:24:14 | 显示全部楼层
老兄  这个mach3运动控制板子好用么？   你应该去理解下机器原点  什么的
回复 支持 反对

举报

龙骨旋翼
 楼主| 发表于 2018-9-3 12:22:16 | 显示全部楼层
gqh2630891859 发表于 2018-9-2 14:24) n! S* Y, H( f, u8 u: d2 H- d" W
老兄  这个mach3运动控制板子好用么？   你应该去理解下机器原点  什么的

3 k9 m% x* j/ v3 w  s8 [/ H5 R. F( X  h我也不知道如何称作好用，因为我用的是T型丝杆，滑动不是很顺畅，还要现在我主要是不懂得如何生成刀具路径，目前正在学习当中！
, p; @' Y) S" S
回复 支持 反对

举报

龙骨旋翼
 楼主| 发表于 2018-9-4 16:07:19 | 显示全部楼层
本帖最后由 龙骨旋翼 于 2018-9-4 16:08 编辑
) R4 O7 ?8 m' B$ ~6 ?  I: @
╰●-●╯ 发表于 2018-8-28 09:13
* R! ?5 p. C0 u# T' g% }2 p这些是电工基础，在安全合理的情况下你乐意怎么接就怎么接了，没有规定按你需要的来。你要通过一个信号控 ...

( p. M4 ?! T: S4 U 交流接触器接线图2.png
' [$ n3 x9 j( I+ F( a4 r我买了个5V两路的继电器模块和220V交流接触器，麻烦您给看一下我这个电路图有没有画错？$ y4 P" L5 {6 G: ^& I0 x
回复 支持 反对

举报

╰●-●╯
发表于 2018-9-4 22:03:37 | 显示全部楼层
龙骨旋翼 发表于 2018-9-4 16:07
4 p! x$ i" g9 `+ |& n  j我买了个5V两路的继电器模块和220V交流接触器，麻烦您给看一下我这个电路图有没有画错？
( a! X) W, l" W6 A
不知道为什么你的5v继电器既有S1S2又有in1in2。我查了淘宝都是和我一样是S 端子触发的，就依你画的吧
/ u! z! ]! Y9 ]0 J5 V- W
5 H+ j) }4 e  ~, ?9 o; _& \用电小心
8 z& I' c# K- P$ m+ c
) M- L/ f4 N' o; B- ^" I本来没见实物不能给你乱画的，我是靠我经验话给你参考，不代表正确( T& Q3 {7 H$ C2 z
  I2 _1 \4 t: \. G$ B

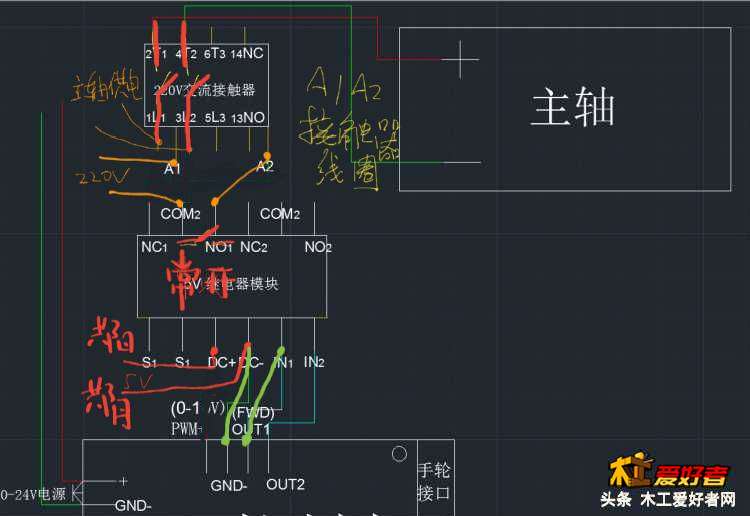

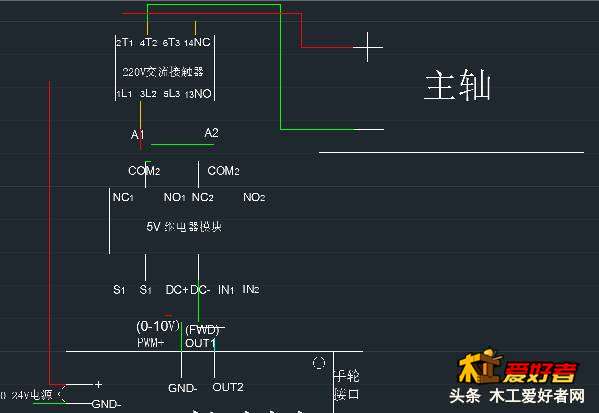

接触器就是个开关，220v接触器线圈通220v电（相应的有24V接触器），接触器这个开关就闭合，而继电器就是用来控制它线圈的电的
+ ~: I, J1 u" Q5 K6 ]2 ^/ _1 r) c8 Z8 D. s; t* b5 `$ p
220336ddutpddas2q89by9.jpg 5 H: e- k+ k. ~9 v% l
回复 支持 反对

举报

双恩机械
发表于 2018-9-4 22:20:18 | 显示全部楼层
好复杂啊
回复 支持 反对

举报

龙骨旋翼
 楼主| 发表于 2018-9-4 23:28:24 | 显示全部楼层
本帖最后由 龙骨旋翼 于 2018-9-5 16:15 编辑
2 Z0 y2 u  L& D: f/ ], T# F5 M6 q
╰●-●╯ 发表于 2018-9-4 22:03
9 C" A2 d  b$ H不知道为什么你的5v继电器既有S1S2又有in1in2。我查了淘宝都是和我一样是S 端子触发的，就依你画的吧' L. `+ `+ F" ^" x! Q" v+ s
& {- R. n% |1 K2 k# U5 S
用 ...
: m* S8 H( o* |9 V) [

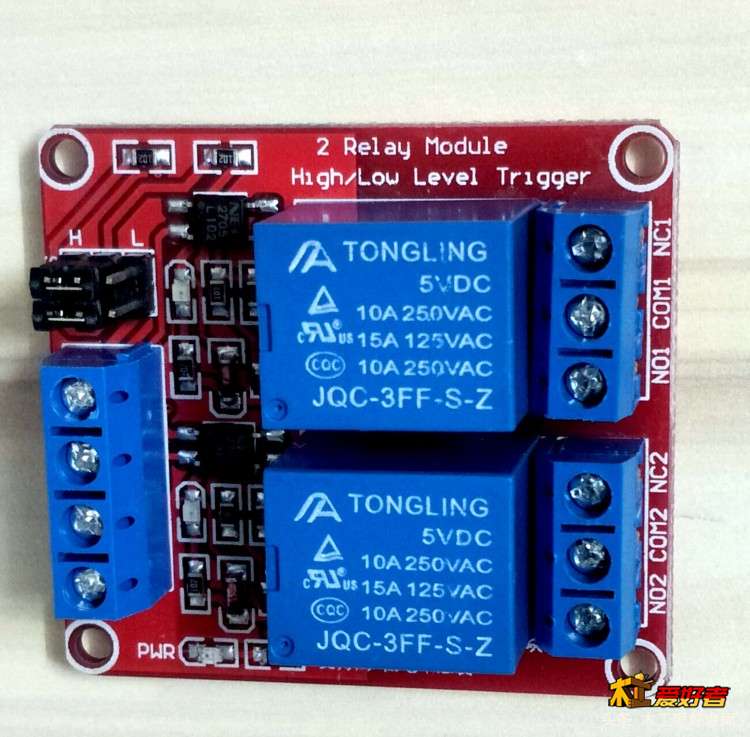

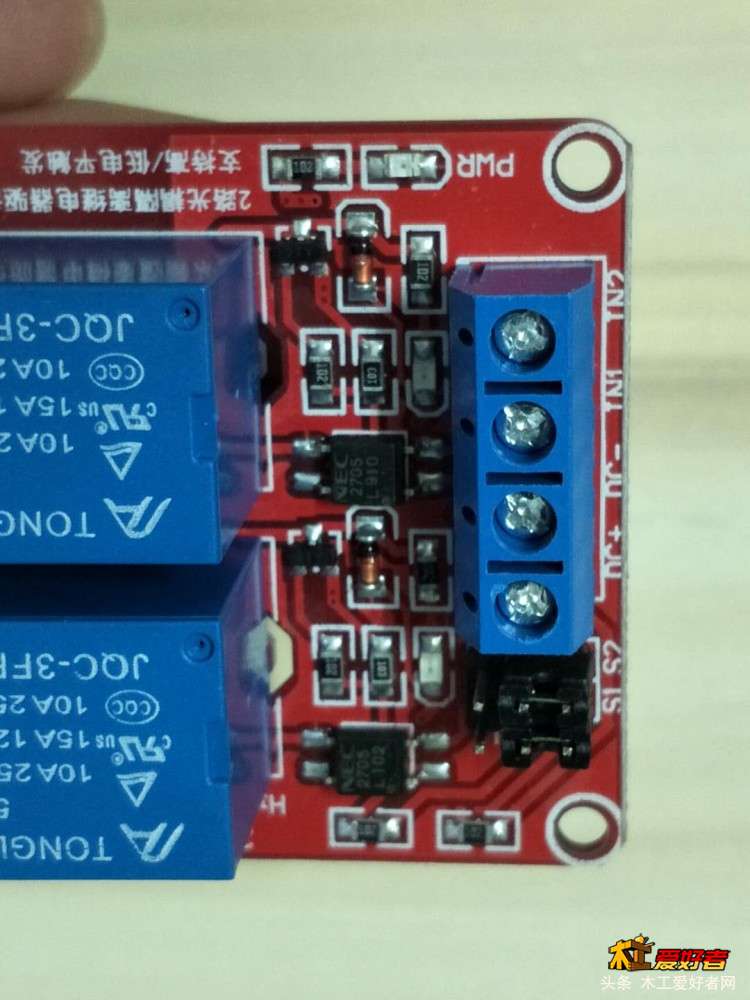

这个就是我买的5V两路继电器实物图

这个就是我买的5V两路继电器实物图 5V继电器.jpg 微信图片_20180905160658.jpg 2 H' l. C& Q- d3 T5 d" A
这是我买的5V继电器的实物图和接线图！这个是220V的交流接触器接线图2 @, l& D% p( C$ Q* {8 i" |: h

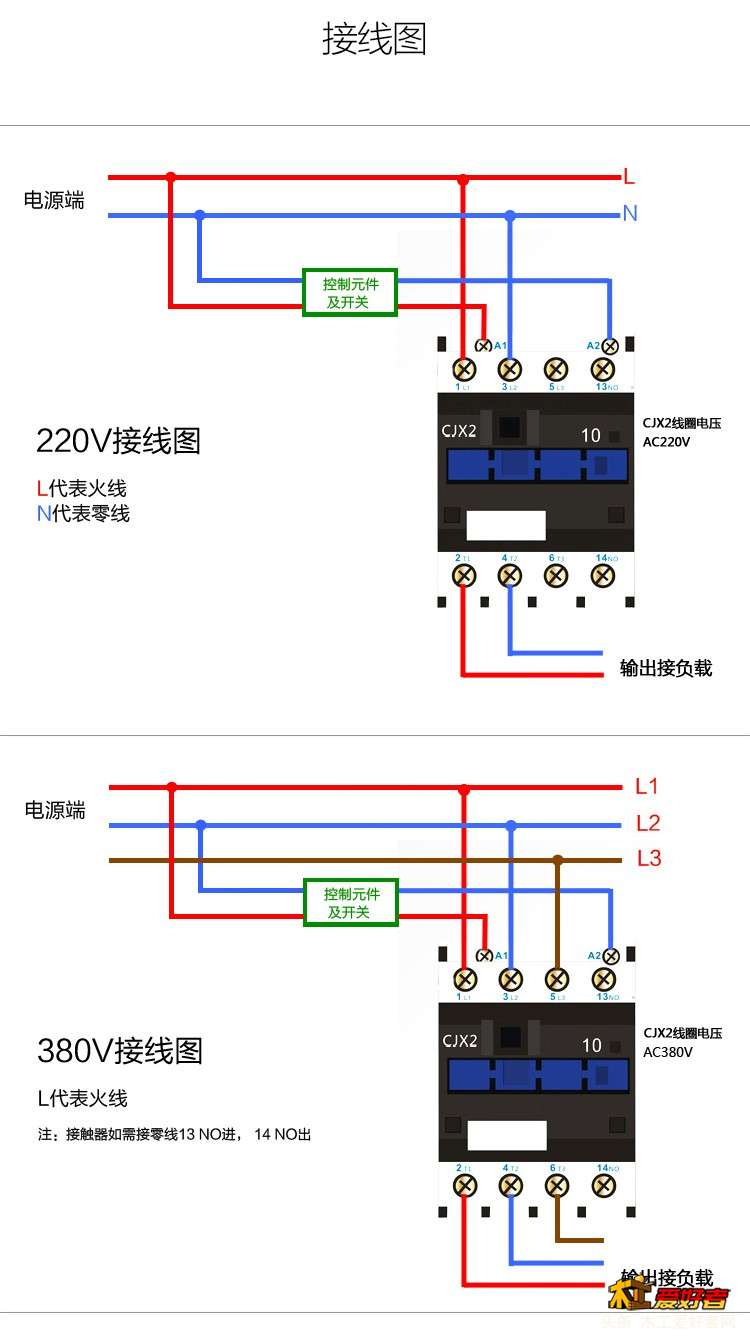

3 f- ]( b1 i" |" U 交流接触器接线图2.jpg 交流接触器接线图.jpg & \7 y% L/ K" S, f

2 A; m, R7 v  B& m0 i! Y  p0 N+ K( q% g9 ?9 e* W: O! W
上次您跟我说用什么类型的接触器应该看我的设备使用的是直流还是交流，意思是应该根据主轴接入的是直流和交流来接入，现在我只买了220V的交流接触器，原本我打算把那个修边机接上去，可是我没有这个修边机的支架，所以现在我想把895的直流电机接上去，我是不是应该再买一个24V的直流接触器接上去才可以，不能接这个交流接触器？
# W( s( ~% Z' m9 t: m0 c# A3 x+ N

3 Z9 F$ V3 M$ ^) X* [% \1 S/ Q4 f8 }) }! M" J# e

+ S( L3 u3 ~) p' W" M( J
回复 支持 反对

举报

╰●-●╯
发表于 2018-9-5 08:31:45 | 显示全部楼层
龙骨旋翼 发表于 2018-9-4 23:28
/ {. u& S2 U' i5 }1 Z这是我买的5V继电器的实物图！这个是220V的交流接触器接线图
$ [7 l8 n. y/ c9 I
我改的应该能用，你可以不接用电器实验下。' N0 C, `% L' V) y" \! t# ^8 P

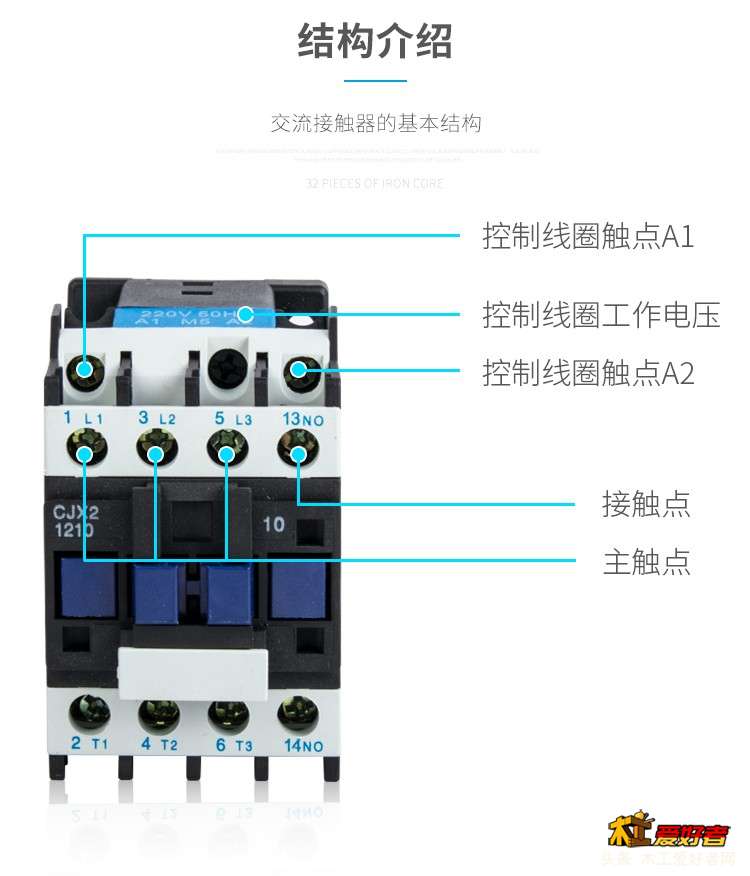

220V接触器是它的工作电压，它的线圈在A1A2必须接220v。主触点看说明书，看着这么大的接触器怎么也能通过380v，你用来控制24V没问题的，以后也能控制220v修边机。/ q$ G4 g: f/ F) l) S0 x- @; I
电控对你来说有点难了，希望以后软件，操机和创意方面难不倒你吧, l2 ?( f* a' \( c1 F" i3 R
回复 支持 反对

举报

龙骨旋翼
 楼主| 发表于 2018-9-5 16:48:48 | 显示全部楼层
本帖最后由 龙骨旋翼 于 2018-9-5 16:50 编辑
1 I% X8 d5 t; F% w, M6 B$ M( p9 I
╰●-●╯ 发表于 2018-9-5 08:31, N! P- f# H: M# t9 P
我改的应该能用，你可以不接用电器实验下。/ {! m8 N1 k1 v5 K
220V接触器是它的工作电压，它的线圈在A1A2必须接220v。主触 ...

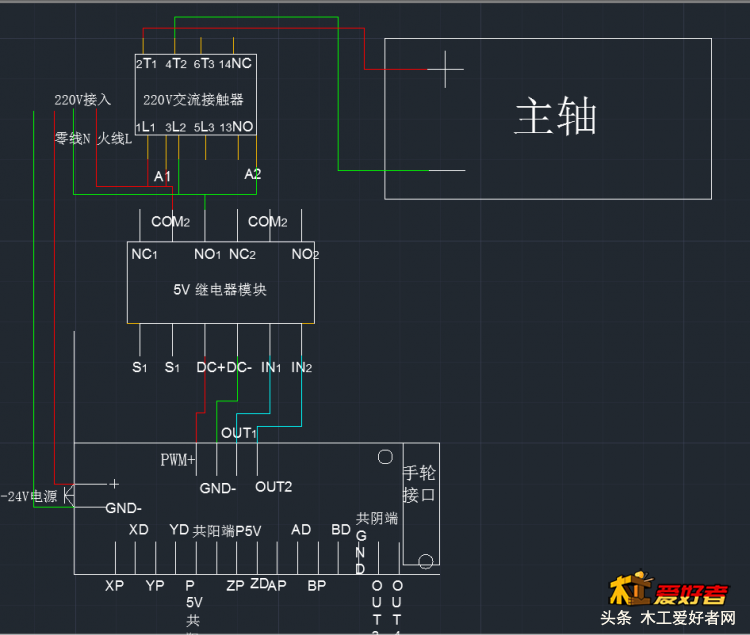

6 a  }+ O# y  w. N老师您继电器下面写的共阳端和共阴端，是不是指接控制卡下面的P5V共阳端和GND共阴端？
( z; W" E" _. | 微信截图_20180905163913.png
4 f' ^5 ]8 I0 [- |- x& G
. K1 P  _) B. v还是接到左边的24V电源的正负极端* j5 b+ E! }3 n( H$ t$ o$ e: q
1 a. y% n  Y6 z, E* i7 p! U& a7 ]* H- v, c" n0 g
还是就接到下面的变频器端口" l5 V8 S! k# Y- a0 R! J
1.png ( T0 f% }+ G9 G1 k4 j: ]

" T1 w' I; j% }: o
) w$ U0 b/ i: n% u! K" J* F! l. t! h/ O2 A
回复 支持 反对

举报

╰●-●╯
发表于 2018-9-5 21:42:19 | 显示全部楼层
龙骨旋翼 发表于 2018-9-5 16:48
/ G! u/ P) C4 M* b: l# \% K老师您继电器下面写的共阳端和共阴端，是不是指接控制卡下面的P5V共阳端和GND共阴端？
6 u- {7 ^2 v! }& m
不敢乱当别人老师，没资格呀！3 Q3 Z' R7 I# G' S

7 b2 P5 c8 L( Y4 l0 g) e3 x; {那继电器需要5V供电，要不你剪个手机充电器接上吧  H9 B0 G% w$ j2 B
回复 支持 反对

举报

龙骨旋翼
 楼主| 发表于 2018-9-6 10:29:34 | 显示全部楼层
本帖最后由 龙骨旋翼 于 2018-9-6 10:31 编辑
5 Q1 W& Y) \  w; ^1 r( R
╰●-●╯ 发表于 2018-9-5 21:42. K  f( J% g9 p) Y, d# w
不敢乱当别人老师，没资格呀！
) i1 h! V) g2 W+ Y9 @1 n9 c3 [- r
那继电器需要5V供电，要不你剪个手机充电器接上吧

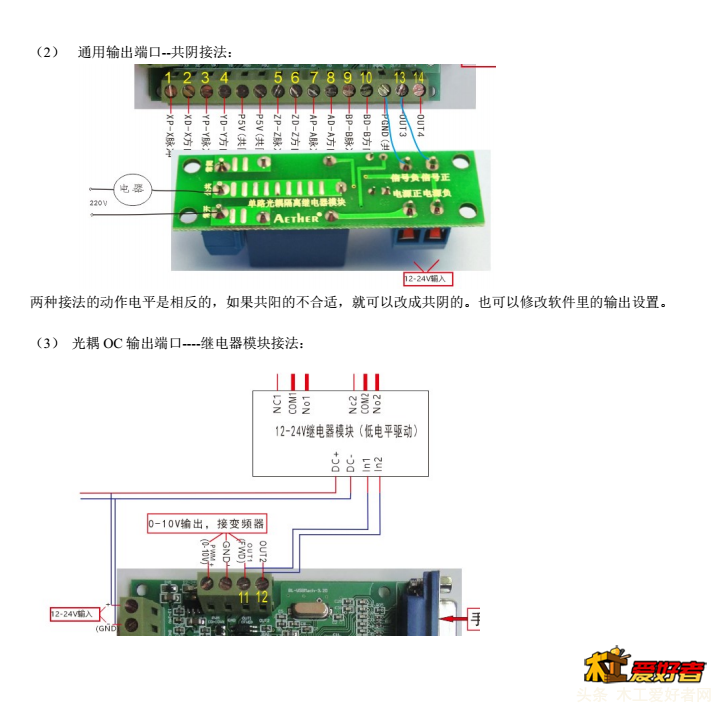

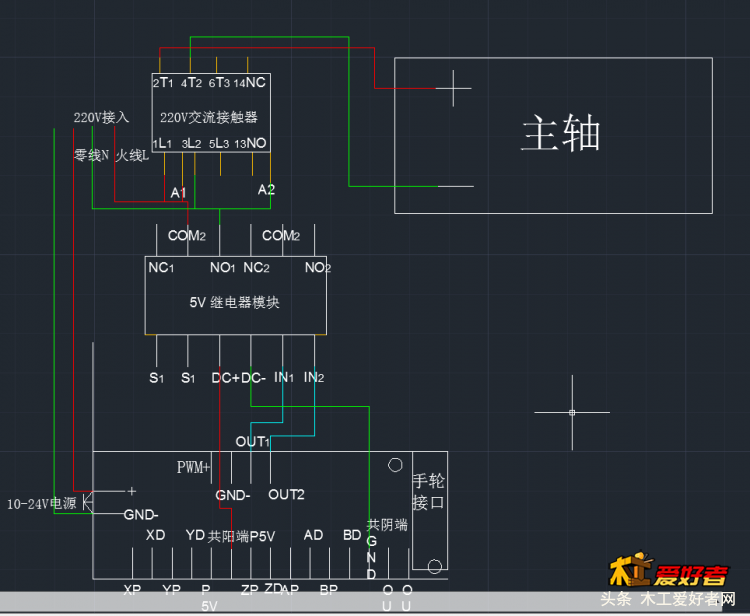

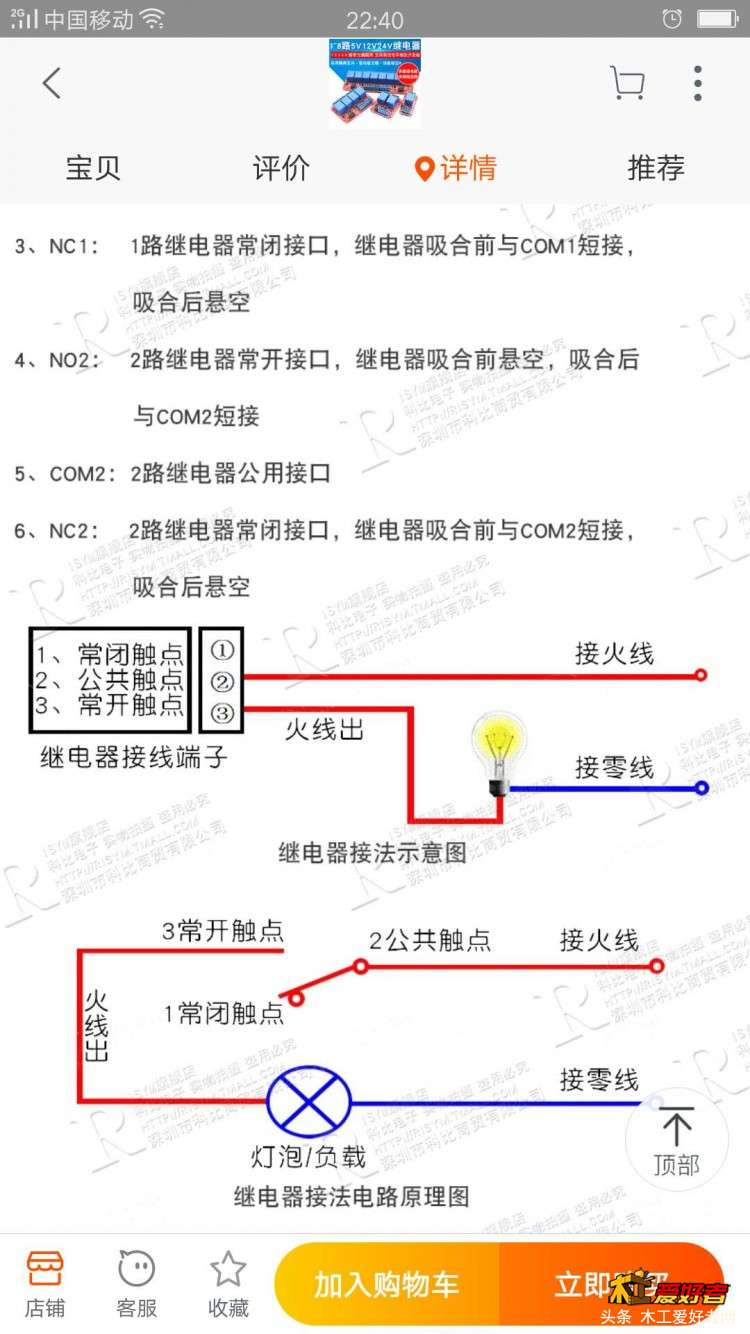

为什么不能接到变频器（0-10V）那两个端口？那再买一个12V的继电器接到左边（12-24V）电源那个地方应该可以吧？我看卖家给我发的说明书上电路图是这样接的 微信截图_20180906102411.png
- U/ W; I. J% y( q& n

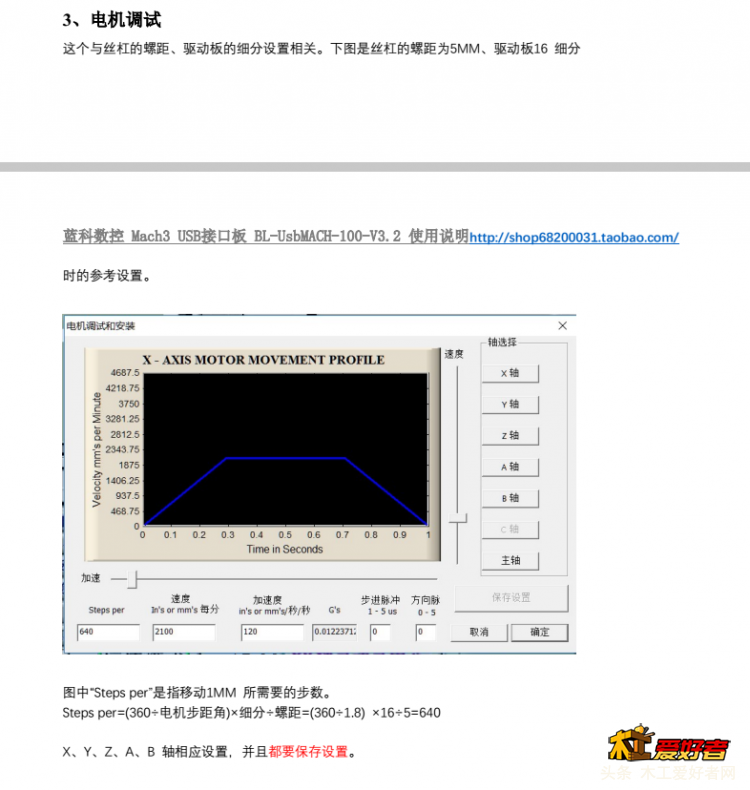

' s0 \, O, q& q2 t- W8 r) M8 {, \还有为什么我在Mach3上设置调试电机时软件无法弹出下面这个界面？
. s$ s+ `* i/ z 微信截图_20180906102442.png 6 u  B4 {% _+ T: F
回复 支持 反对

举报

╰●-●╯
发表于 2018-9-6 14:52:54 | 显示全部楼层
龙骨旋翼 发表于 2018-9-6 10:29 4 i0 z: j' ]4 p& v4 i" I' [
为什么不能接到变频器（0-10V）那两个端口？那再买一个12V的继电器接到左边（12-24V）电源那个地方应该可以 ...
5 g; \  X  T! G
因为0～10V是调速信号，假设10V时电机20000转5V就是10000转，大概就是这么理解的。不让你接在那儿是因为他和转速有关和开关没关，你车的不踩油门代表你把车停好了吗？安全吗？可靠吗？而你现在又没有变频器或相应调速器，但是你有还几个输出接口可以用，所以调速信号空着更好。1 b0 w! A7 I4 K6 K& \4 o
. n+ e8 ^  D% {; q0 \
卖家的接法正确，就是把你现在的5v继电器改成24V继电器而已，不差钱随便你" [- z" V1 O5 Z6 y
- p) W, ^# L" K5 V
软件有问题先找卖家，重装软件，再重装系统，再换电脑，还不行试试换爱好
6 \) ]* Q. h4 m# h% N7 p1 b4 y+ }
我来论坛是为了看贴的，这里回复也不方便，上班也无聊。我给你私信个联系方式愿意你去那找我吧) C- X. t# e+ g# j3 j& `
回复 支持 反对
