新人求助 MACH3接口板 如何接线？

╰●-●╯

龙骨旋翼 发表于 2018-8-17 16:08
能发个私信滤波器的链接吗？我不是很懂，大概买多少价位的滤波器呢？

其实开关电源里面就有滤波的，只不过有些缩水有些用料足
( _& R( l8 U. ~, D

龙骨旋翼

╰●-●╯ 发表于 2018-8-16 23:49
控制板的线不一定买卖家说的那种线，因为可以螺丝连接，别为了专门买那种线多花运费。步进电机有追求的话 ...

能不能帮忙看一下是不是这样接线

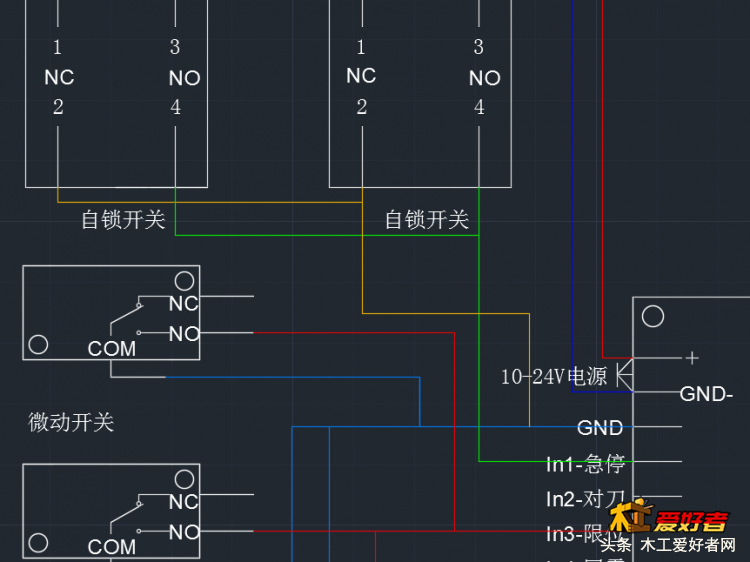

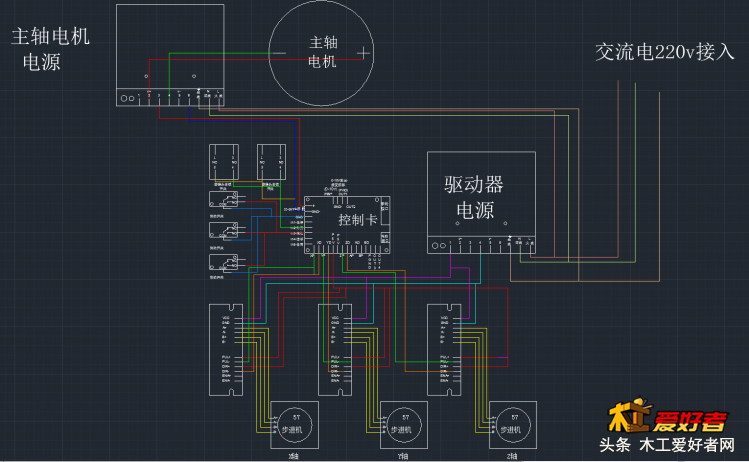

能不能帮忙看一下是不是这样接线，我有没有画错或者少了什么配件？
, b2 U/ n: j9 \7 S* Y

龙骨旋翼

阿余 发表于 2018-8-17 00:18
对的，　不加滤波器的话，　　如果你有点什么其它的电机类的设备，比如吸尘器，　锯，　钻之类，　一开关 ...

能不能帮忙看一下是不是这样接线，我有没有画错或者少了什么配件？
6 A6 Q1 T- g2 {6 N6 K6 o: I: g
1 H$ ^: C; e& [) w$ o! c. I

╰●-●╯

龙骨旋翼 发表于 2018-8-18 13:54
能不能帮忙看一下是不是这样接线，我有没有画错或者少了什么配件？

看了下就你画上得那些东西没什么大问题。急停开关你因该是画错接成对刀了。急停开关看你画的是断控制板电源，个人不建议你这么接。接控制板急停端和旁边的地给电脑传信号让电脑停止比较好，不然按了急停后电脑还在运行代码，打开后机器接着运行后果很严重。
8 D, p+ B  x# |9 A8 K# z
你这些已经能运行了，我不想给你说太多东西可加，免得增加你负担
* T1 E9 S4 f& D$ e

阿余

龙骨旋翼 发表于 2018-8-18 13:55
能不能帮忙看一下是不是这样接线，我有没有画错或者少了什么配件？

7 B6 Y% K. E/ A( s! E我看了,没什么问题, 细节看不清楚,  字比较小, 看不清楚.

这样接线,没问题, 运行完全不是问题, 其它的用的过程中,感觉不妥, 慢慢改进就是了.

- [7 i4 g8 `( V2 J7 W$ s) N

龙骨旋翼

╰●-●╯ 发表于 2018-8-18 14:17
) M' j2 f0 W' O" ]  J看了下就你画上得那些东西没什么大问题。急停开关你因该是画错接成对刀了。急停开关看你画的是断控制板电 ...

* E3 I8 y. j& G% C
* u& d7 o& ?. f- }% O7 _9 Q& v  @感谢您的解答，急停的确画错了错了，还有您说的急停常闭点最好 接控制板急停端和旁边的地 是不是这样接呢？有没有画错了？
& e$ a: r( ?" v/ ^1 x

╰●-●╯

龙骨旋翼 发表于 2018-8-18 17:37
* J& ]1 H  o7 r8 F% h感谢您的解答，急停的确画错了错了，还有您说的急停常闭点最好 接控制板急停端和旁边的地 是不是这样接 ...

对的，那个地就是输入信号的地。最开始的画法看你接到电源地上以为你要断电源。另外如果是常闭触点的话就不能像图上那样并联急停开关了。常闭串联常开并联。

龙骨旋翼

╰●-●╯ 发表于 2018-8-18 18:48
对的，那个地就是输入信号的地。最开始的画法看你接到电源地上以为你要断电源。另外如果是常闭触点的话就 ...

8 r3 ]$ `. L3 Z6 @0 E是这样常闭串联吗？
* N4 ]& B1 K% F1 @" @1 b% S/ i* d8 }

╰●-●╯

我这半壶水被你问到了，怎么看硬是觉得你这还是并联。以我初中老师教的串联是两个部件首尾相连，并联是首连首尾连尾
/ k% b9 {* W+ D- m6 A; K

fishbob

搭顺风车请教一下
/ _: O% K: |; }4 u3 |& M有看朋友的机器, 主轴只接 UVW, 没接地. 可跑起来也正常.
主轴要接地线吗?

木He

最好问问老师怎么接变频主轴，你现在是38电机吗

8090

fishbob 发表于 2018-8-18 21:28
搭顺风车请教一下
有看朋友的机器, 主轴只接 UVW, 没接地. 可跑起来也正常.
6 A- I$ ^- k# k8 _# `# T' g" H主轴要接地线吗?

主轴不接地没有问题，不过电源、机箱、机身最好接地。
$ z7 Y$ r, J, y4 P( R% i8 |

gqh2630891859

阿余 发表于 2018-8-17 00:18
对的，　不加滤波器的话，　　如果你有点什么其它的电机类的设备，比如吸尘器，　锯，　钻之类，　一开关 ...

在驱动器上，　一般每个轴有四个端口，　写的是: PUL+  PUL-   DIR+   DIR-,  　　你把　　ＰＵＬ-　　和　ＤＩＲ-　并到一起，　全部连一起，　接到控制板的　ＧＤＮ　共阴端即可．
  H8 C, G; b+ v+ X
把ＰＵＬ+　和ＸＰ相连，　　ＤＩＲ-　和　　ＸＤ　相连即可




- J5 y" t* y- n& ^! i' q我有个疑问    这个是DIR+和谁接呢？
, ~0 g) m" W$ Z

gqh2630891859

楼主这个蓝科数控的mach3数控版 好用么？  我收藏这个很久了，   usb接口的    买的人也多。
1 g1 @! J4 s+ N: o" `  我就发下牢骚  现在的电脑都淘汰那个并口了，而且不支持新系统 。  为啥不开发那些简单稳定便宜的USB接口的 支持新系统的 运动控制卡哇       现在那些个三轴运动控制卡没个600起步不要想拿下

阿余

gqh2630891859 发表于 2018-8-20 20:42
在驱动器上，　一般每个轴有四个端口，　写的是: PUL+  PUL-   DIR+   DIR-,  　　你把　　ＰＵＬ-　　和 ...

哦, 前面笔误. 写错
$ I  E- w6 [- N0 T: n5 A  D
把ＰＵＬ+　和ＸＰ相连，　　ＤＩＲ+　和　　ＸＤ　相连即可

前面把  +  写成 - 去了.
