新人求助 MACH3接口板 如何接线？

龙骨旋翼

fishbob 发表于 2018-8-18 21:28
搭顺风车请教一下
" d6 U+ y4 m: D$ G$ J# s. `/ l有看朋友的机器, 主轴只接 UVW, 没接地. 可跑起来也正常.
' p0 s5 V" V3 C( c# Z! M主轴要接地线吗?

8 f; ]; C& L) ]3 T7 X我也是小白啊，不过有接地肯定更好，这几天一直在接线中

龙骨旋翼

阿余 发表于 2018-8-20 22:01
哦, 前面笔误. 写错
: H7 `: f% O( Q3 D) ?$ i6 ?6 V* o" K
把ＰＵＬ+　和ＸＰ相连，　　ＤＩＲ+　和　　ＸＤ　相连即可

您看一下是不是这样接？

龙骨旋翼

gqh2630891859 发表于 2018-8-20 20:52
楼主这个蓝科数控的mach3数控版 好用么？  我收藏这个很久了，   usb接口的    买的人也多。
  我就 ...

9 X8 ]0 K( z* ^& N/ [0 c2 l. z' `  M接线还没有完成，暂时不知道，这几天在接线慢慢摸索中
" B- `# o- g- H. }" E' ?$ {3 d

龙骨旋翼

9 Z* _2 V+ j8 S( s/ o2 X2 M, L- m

龙骨旋翼 发表于 2018-8-23 12:08
. u  t) n+ @5 X) p1 c/ o您看一下是不是这样接？

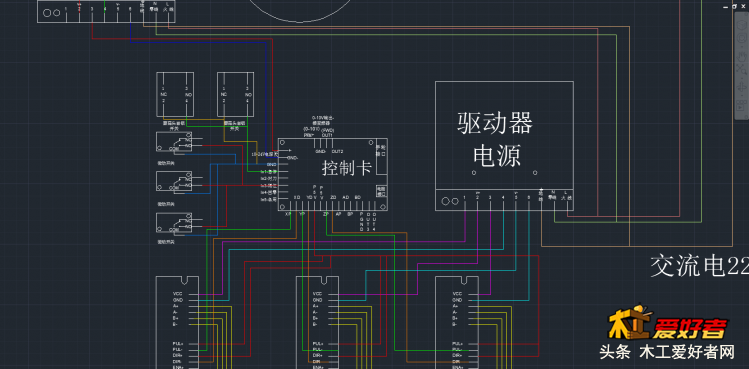

7 G! I( }1 |0 B$ y 不过我用的是共阳接法，从左到右依次 X Y Z 轴，麻烦您看一下我这个有没有接错？

4 b4 m+ s6 I7 l7 m6 C

龙骨旋翼

╰●-●╯ 发表于 2018-8-18 14:17
$ g3 j4 j% l+ q* c1 n, Q看了下就你画上得那些东西没什么大问题。急停开关你因该是画错接成对刀了。急停开关看你画的是断控制板电 ...

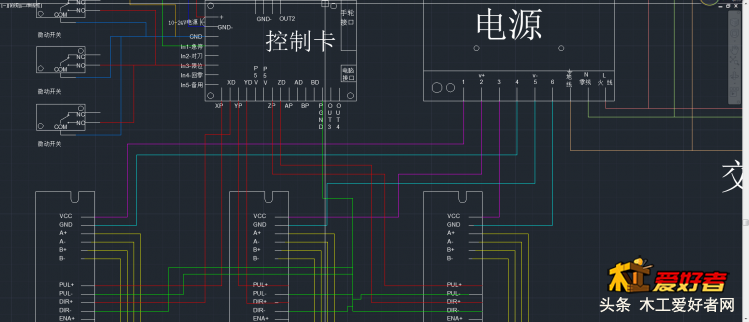

我用的是共阳接法，从左到右依次 X Y Z 轴，麻烦您帮看一下我这个有没有接错？

# U, }; u: [3 _
  t4 \/ X) {) K9 ?2 c3 Y主轴另外独立开不接到 左侧的10-24v电源端可不可以？最后就差这个和连上步进机了？

╰●-●╯

龙骨旋翼 发表于 2018-8-23 12:29
4 A3 Z7 R6 m2 F我用的是共阳接法，从左到右依次 X Y Z 轴，麻烦您帮看一下我这个有没有接错？

驱动接线听上面大神回复的就可以了。

; K* M2 w/ T# W" Z: D以你现在的零件是可以使用的。阿余老师说了，能运行，不足的以后慢慢改就是了
  }8 N7 J" |! z$ |

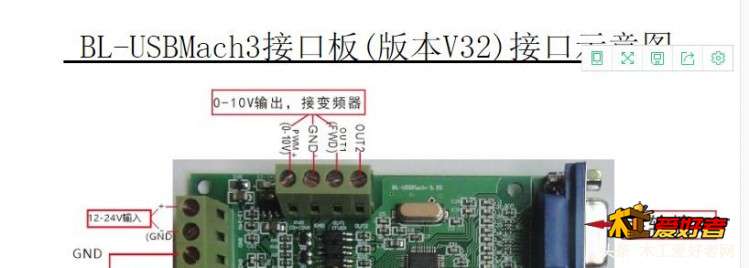

左边12~24伏是给控制板供电的，不是用来接电主轴电机的（当然你要在这里取电也可以的）。你主轴不接到控制板上机器停了需要手动关主轴，要想自动关主轴在变频器输出那里接个接触器，接触器断主轴电机的电源就可以了。那个地方不是必须接变频器的，具体涉及到在软件里改针脚定义，问你的卖家。
我的控制器主轴输出那个地方不止接了变频器，我还要接个继电器用G代码控制切削液水泵启停。由于水泵用的220v75w，额定电流0.4安，我觉得用10安的小继电器可以一试（而且这个继电器是控制器附赠的）。供你参考

. x) B* ^4 t* H2 z! _) j( h3 A1 v

gqh2630891859

学习学习

龙骨旋翼

╰●-●╯ 发表于 2018-8-23 16:35
( O+ C5 |- W/ ^: v, g驱动接线听上面大神回复的就可以了。
9 F, L8 C0 t- P+ e8 h5 O* L* N
以你现在的零件是可以使用的。阿余老师说了，能运行，不足的以后慢 ...

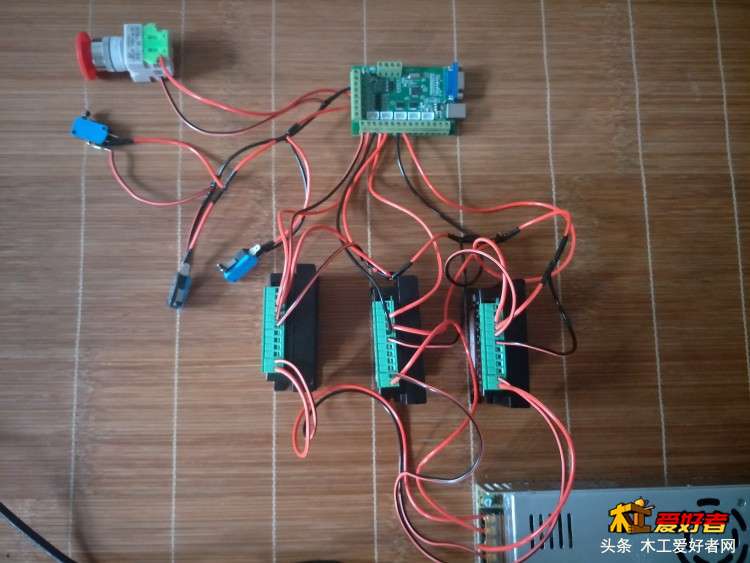

线已经全部接好了，软件也设置好了，接下来就是试机了，问一下大神有没有什么教学视频可以让我学习一下？如何才能让步进机转起来，软件我只会CAD和草图大师，需要学习什么软件更好呢，我只想用来开孔和一般的二维加工木板和亚克力板打孔开料就行！

╰●-●╯

龙骨旋翼 发表于 2018-8-24 22:54
线已经全部接好了，软件也设置好了，接下来就是试机了，问一下大神有没有什么教学视频可以让我学习一下？ ...

: w+ ^0 s  I' y9 F+ FCAD和artcam足矣
* |/ p5 q: h; q- I" k) Z. FCAD用于设计
/ h6 `7 ]& z/ z& M$ Z  y$ eartcam用于出路径，我觉得是你最低的学习成本
, W+ H2 w! T$ Z: X9 n

龙骨旋翼

╰●-●╯ 发表于 2018-8-25 12:12
CAD和artcam足矣
; g( s- W  o8 L! _  E8 ~4 m8 @CAD用于设计
- Y# [3 X- z0 Bartcam用于出路径，我觉得是你最低的学习成本

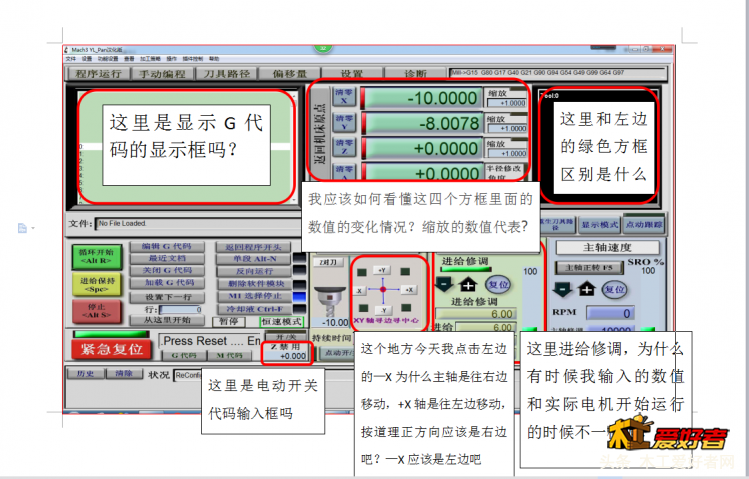

) X+ _' m  Y. }      能不能再麻烦您简单介绍一下MACH3这个软件里面的界面主要功能，让我明白假如我要加工什么物件应该经过哪几个步骤，有点茫然，点击主轴接到控制卡的电源里就可以通过软件进行调节转速吗？还是需要调速开关才可以？       返回机床原点和返回原点区别在那里，要如何确定机床原点位置，和加工物件的原点位置，最重要的如何确定我这个雕刻机的最大行程，我这个雕刻机的尺寸是，X光轴350毫米，Y轴500毫米，Z轴光轴长250毫米，如何快速判断最大行程，想要让主轴移动指定距离应该如何在右上方输入数值， 如何利用右上方的四个轴数值移动主轴位置，我今天试了移动的数值有时候不是我输入的数值，我应该如何看懂这四个方框里面的数值的变化情况？今天我自己输入的数值有时候和实际移动的距离不一样，是需要那几个数值加起来吗还是什么？
       这个进给修调作用是什么？主要调节什么的，调节步进机还是其他什么，如何利用键盘让主轴移到我想要指定的位置，电动开关这里要如何使用，是输入数值在左边的我标记的红色方框里面吗？今天我点击刀具信息下方的坐标轴—X主轴是往右边移动，+X轴是往左边移动，按道理正方向应该是右边吧？—X应该是左边吧？
3 \; y$ Y4 o7 s2 F9 V
8 G4 c% R: r$ t
) Y; Q; [  E: E( F5 x

5 u! J8 A9 D, Y" a9 s5 d+ {
* u7 y: a) ^. D" n0 u* j! k1 {


$ W8 n- {1 H+ C5 ^5 H) {

龙骨旋翼

阿余 发表于 2018-8-20 22:01
' L# |, k$ n1 Q. y哦, 前面笔误. 写错

把ＰＵＬ+　和ＸＰ相连，　　ＤＩＲ+　和　　ＸＤ　相连即可

' R  E' ?2 T6 b. l7 t# {      老师能不能再麻烦您简单介绍一下MACH3这个软件里面的界面主要功能，让我明白假如我要加工什么物件应该经过哪几个步骤，有点茫然，点击主轴接到控制卡的电源里就可以通过软件进行调节转速吗？还是需要调速开关才可以？       返回机床原点和返回原点区别在那里，要如何确定机床原点位置，和加工物件的原点位置，最重要的如何确定我这个雕刻机的最大行程，我这个雕刻机的尺寸是，X光轴350毫米，Y轴500毫米，Z轴光轴长250毫米，如何快速判断最大行程，想要让主轴移动指定距离应该如何在右上方输入数值， 如何利用右上方的四个轴数值移动主轴位置，我今天试了移动的数值有时候不是我输入的数值，我应该如何看懂这四个方框里面的数值的变化情况？今天我自己输入的数值有时候和实际移动的距离不一样，是需要那几个数值加起来吗还是什么？
( S4 a* D' t# E7 X* ^       这个进给修调作用是什么？主要调节什么的，调节步进机还是其他什么，如何利用键盘让主轴移到我想要指定的位置，电动开关这里要如何使用，是输入数值在左边的我标记的红色方框里面吗？今天我点击刀具信息下方的坐标轴—X主轴是往右边移动，+X轴是往左边移动，按道理正方向应该是右边吧？—X应该是左边吧？
8 `0 \' t* I' E/ ~% q+ ^

* k6 ^" ^( \5 {) F* a$ c5 Z9 V

╰●-●╯

龙骨旋翼 发表于 2018-8-25 23:02
能不能再麻烦您简单介绍一下MACH3这个软件里面的界面主要功能，让我明白假如我要加工什么物件应该 ...

你的问题要两句给你说清楚很简单：百度，优酷，论坛自学去吧。
) o" W. g/ H+ y. E$ }" B: T# M) e不然两句话，两个视频说不清楚。正规机器的厂家能在安装机器后一天内教会操作工使用机器，加工出他们的产品。但是机器里的部件叫什么名字，机器还能不能加工其他东西，怎么加工他们，机器参数这些可能这辈子都不知道，也不愿去知道。反正坏了给钱厂家两下就解决了
我记得上小学的时候好学生上课前是要预习课文的，你学历比我高应该知道怎么找资料怎么自学吧？你这些问题重开一个帖子都没人详细回答的，因为这些在以前帖子里很多人问的。都属于上课前该准备的

龙骨旋翼

╰●-●╯ 发表于 2018-8-26 08:57
你的问题要两句给你说清楚很简单：百度，优酷，论坛自学去吧。
* ~, ]1 _6 m' _2 F不然两句话，两个视频说不清楚。正规机器 ...

论坛里我找了，没有介绍具体步骤的基本，基本都是说对刀什么的？我只是想知道这些功能的介绍？

╰●-●╯

龙骨旋翼 发表于 2018-8-26 10:19
论坛里我找了，没有介绍具体步骤的基本，基本都是说对刀什么的？我只是想知道这些功能的介绍？

百度优酷去找。我估计你现在连机器都没调试好。另外mach3有说明书的

龙骨旋翼

0 j( s/ K* r- }9 @. h' s/ L

╰●-●╯ 发表于 2018-8-26 10:30
百度优酷去找。我估计你现在连机器都没调试好。另外mach3有说明书的

; b1 f: ^* \( }. M! S不是我昨天就把机器调好了，步进电机也可以动了，现在主轴没有安装上去，今天我把主轴接在控制卡电源上，调试主轴没有弹出窗口，是不是接错了应该接在控制卡的OUT1和OUT2端口上面，控制卡说明书上说的OUT1和OUT2控制主轴转速

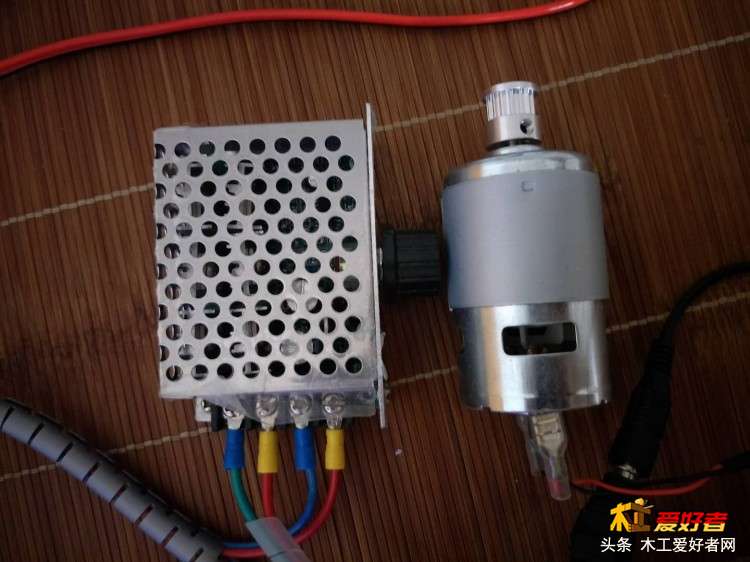

- {: A- ^6 m' ]9 q: X4 }8 ?1 z, c可以直接接上去吗，中间需不需要接开关或者调速开关？我有这个调速开关 ，可以把主轴的直接在控制卡上面吗？
7 p3 j& A* X! ]$ T
( k% t/ i3 _# ^' I1 d0 a9 F

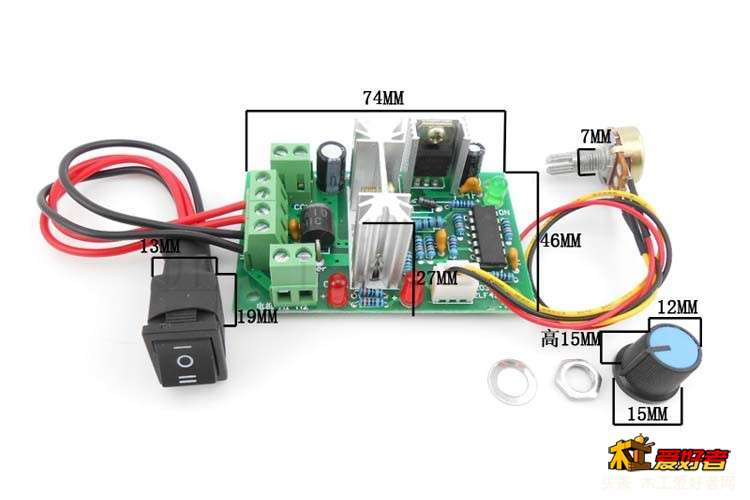

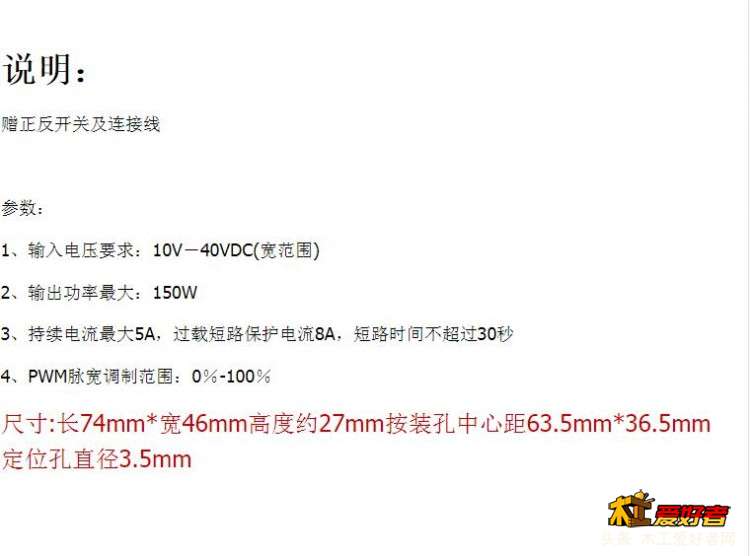

/ @8 u" [. t: D4 ~0 _" h! r2 L( u" f还有这种调速开关 这是电路图
