感谢大家热心帮助，步进已经可以转了，谢谢

beyondyh · 发表于 2017-10-2 15:33:17

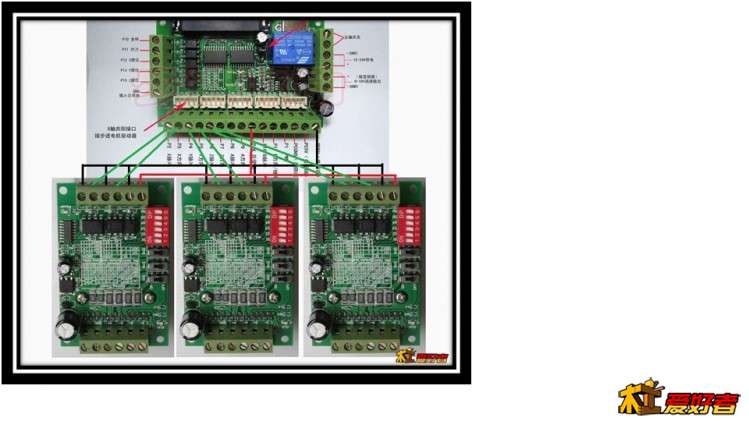

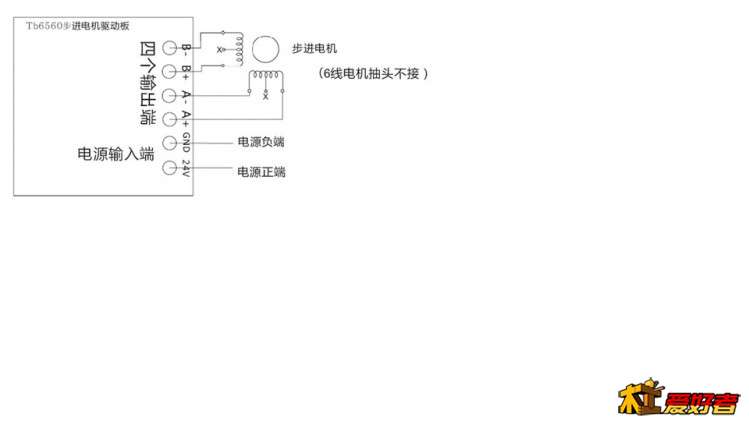

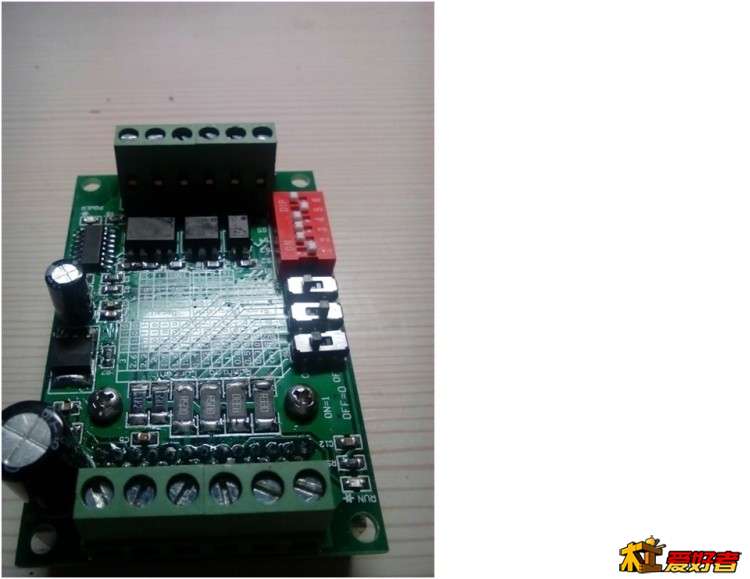

你按图接线，驱动板连控制板的分开接，不要用用那个一体的，我的板子好像那样接也是没反映，后来改成分开的就好了

nini21800 · 发表于 2017-10-2 15:43:25

nini21800 · 发表于 2017-10-2 15:46:02

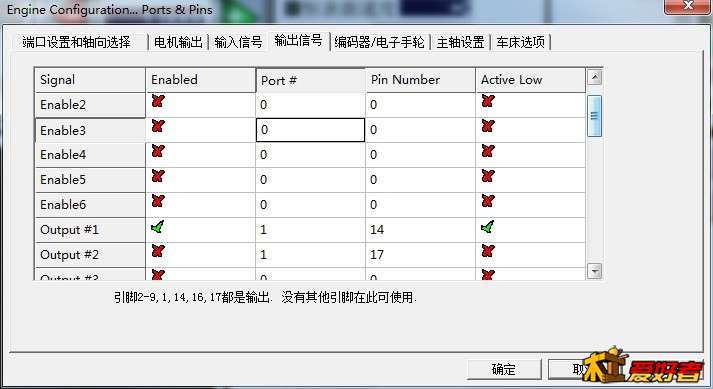

74楼的设置，这个是车床的所以没设Y轴，设置上就可以了。

nini21800 · 发表于 2017-10-2 15:50:16

这个设置上

张文礼 · 发表于 2017-10-2 15:54:53

cutters 发表于 2017-10-2 12:40
$ v4 r- l, Z& M) n6 p( D按了一下那个，没反应，步进锁死状态

你肯定是软件没设置。

无限折腾 · 发表于 2017-10-2 16:06:15

465240829 发表于 2017-10-2 13:26
. g8 I* X$ _# j! h驱动必须接电源，不接电，步进电机是动不了！

我的18元板子没接usb的5v供电照样用，信吗

无限折腾 · 发表于 2017-10-2 16:10:24

cutters 发表于 2017-10-2 14:30
( t" k# N5 } {* x自带的，请教一下，那个usb供电，是给mach供电，还是t6560的？

控制板上的供电有两种，一种是并口线主要供电二是usb辅助供电，都是给控制板供电的，驱动的电需要接你的服务器电源，在控制板上取电给驱动用是不对的，多照着说明书对一下，还有就是电脑软件的设置也要仔细对好，不然也是动不了的

cutters · 发表于 2017-10-2 16:13:26

本帖最后由 cutters 于 2017-10-2 16:14 编辑

nini21800 发表于 2017-10-2 15:50) H. @+ {: Z w
这个设置上

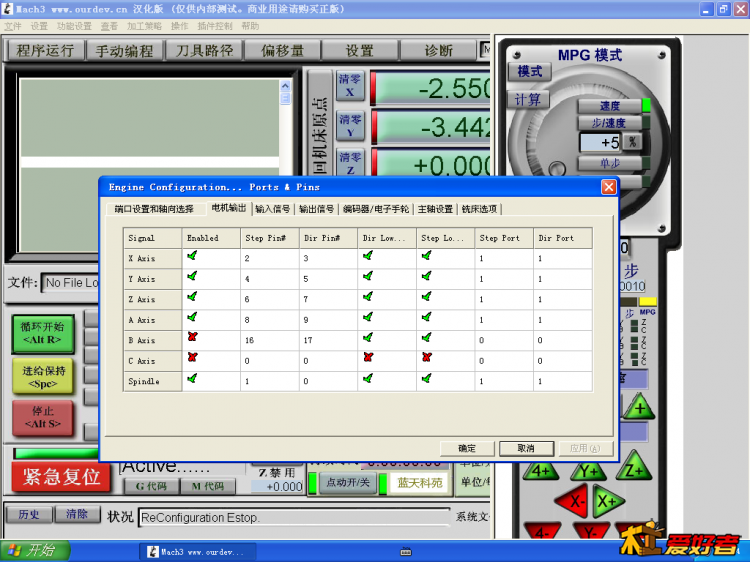

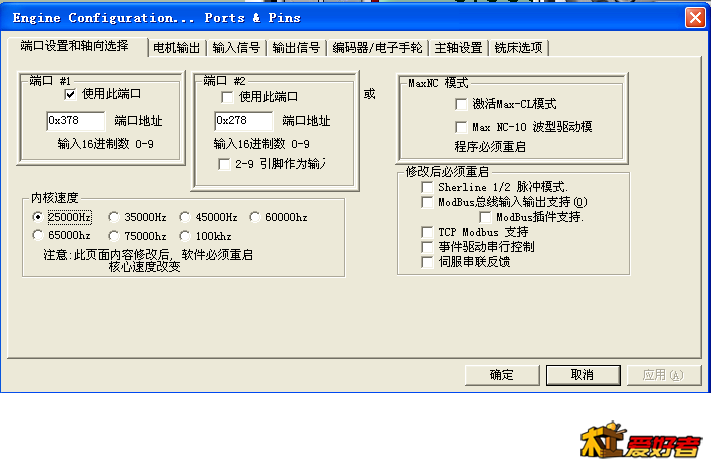

谢谢，我刚才按照楼上那位兄弟的最原始接法，没用那个插头，没反应，也许是设置错了？我的设置和你y轴那图一样，是红色的，我这样改可以吗？前两个是从卖家那里复制过来的完整设置，我没动，端口也没动，不知道我电脑是不是他设置的这个端口，现在一个6560接的x轴无标题.png

cutters · 发表于 2017-10-2 16:19:28

打开设备管理器，打印机端口----详细-----里写的 0378-037b

cutters · 发表于 2017-10-2 16:24:24

本帖最后由 cutters 于 2017-10-2 16:32 编辑

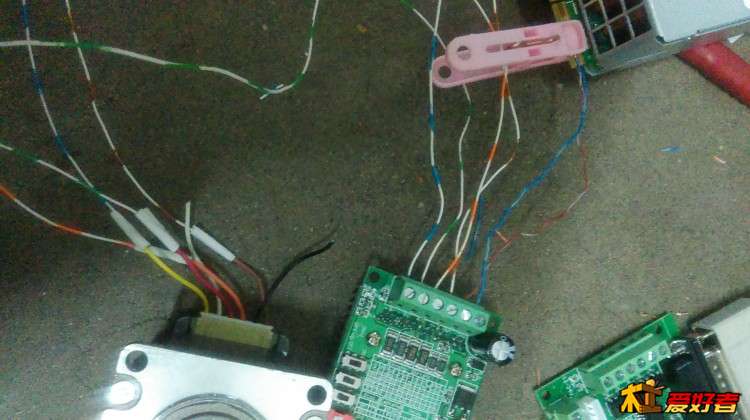

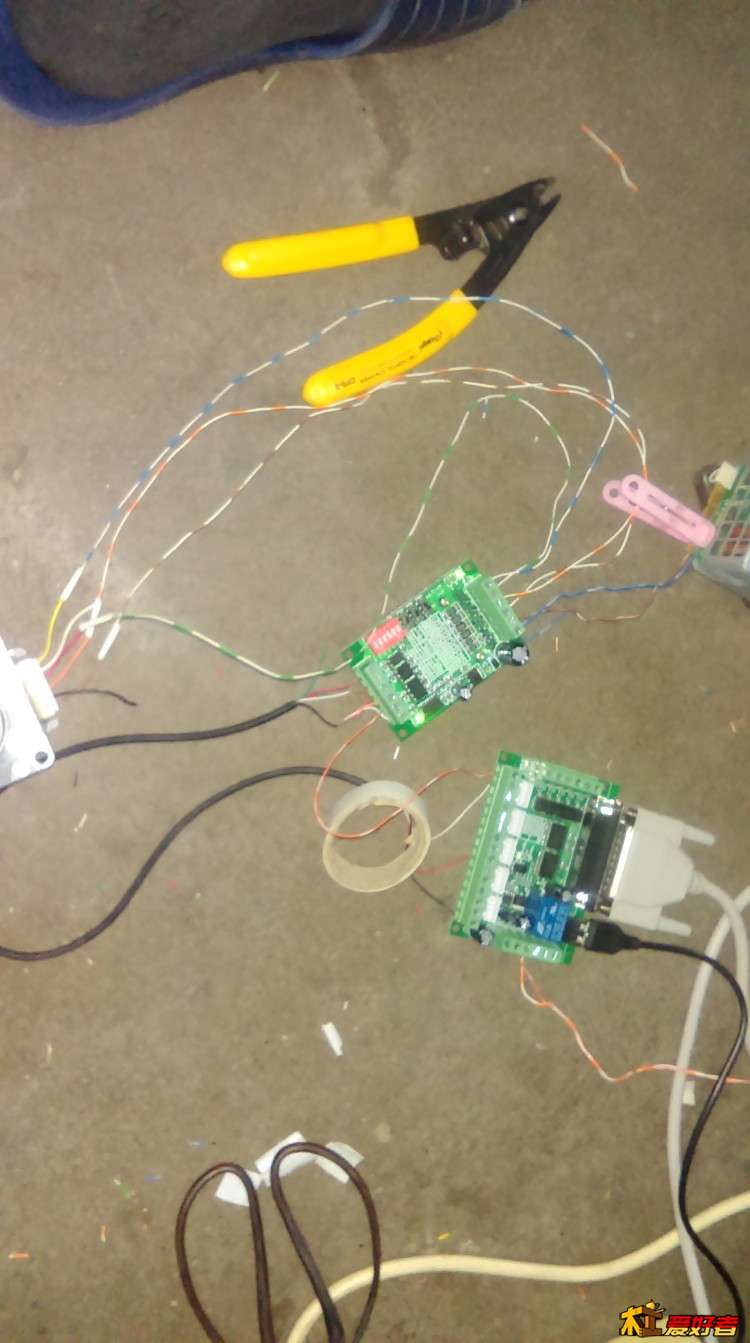

最新接线图，因为现在测试步进，现在mach只连了usb电源，12v暂没连

cutters · 发表于 2017-10-2 16:33:23

张文礼发表于 2017-10-2 15:54
3 [6 ]; W9 L! C/ R9 }, ~5 e- M你肯定是软件没设置。

这点事要是换旁人10分钟就弄好了，我这可好，半天多还没弄转

465240829 · 发表于 2017-10-2 16:35:21

无限折腾发表于 2017-10-2 16:06 2 R1 `$ _/ X; P& I( h
我的18元板子没接usb的5v供电照样用，信吗

我用的不行！上回忘了插电！就Z轴动，别的轴不动！

cutters · 发表于 2017-10-2 17:00:42

。。。。

cutters · 发表于 2017-10-2 17:01:29

本帖最后由 cutters 于 2017-10-2 17:57 编辑

beyondyh 发表于 2017-10-2 15:33
% ~' b) r. m$ H! {& o7 J你按图接线，驱动板连控制板的分开接，不要用用那个一体的，我的板子好像那样接也是没反映，后来改成 ...

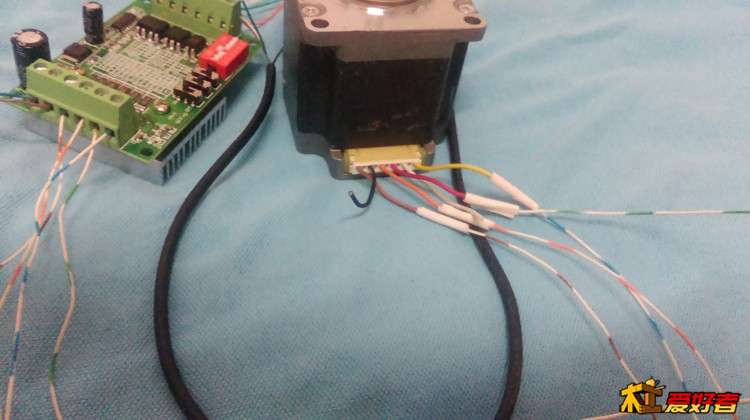

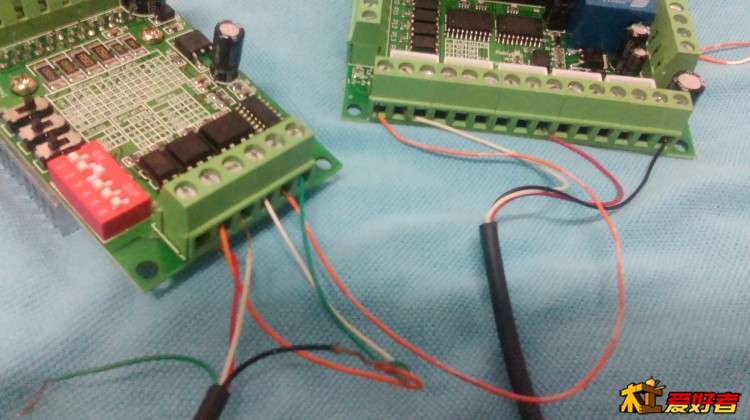

按着接了一下

cutters · 发表于 2017-10-2 17:37:19

还有，我用的精简版的深度xp，和这个有关系么
