感谢大家热心帮助，步进已经可以转了，谢谢

cutters · 发表于 2017-10-2 13:18:06

本帖最后由 cutters 于 2017-10-2 13:20 编辑

465240829 发表于 2017-10-2 13:08
! k# S: Y @) a5 `' k接口板先用接USB供电，驱动板别接使能！其他按图接！再试试

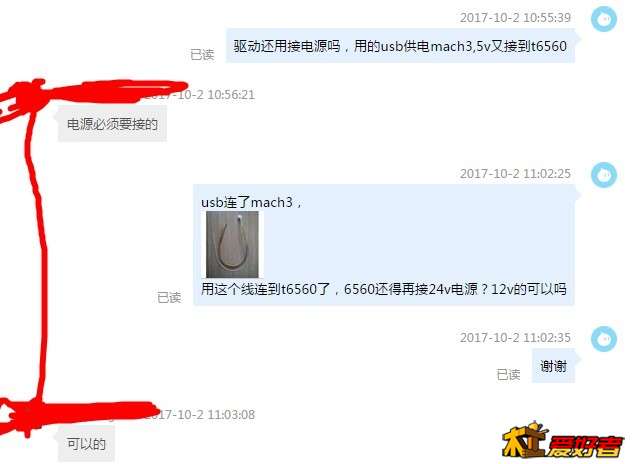

我问卖家他这么说，你是说mach接usb，也接12v，但6560不接电源是吗？我有点懵了

465240829 · 发表于 2017-10-2 13:26:01

cutters 发表于 2017-10-2 13:18
7 i, V' N' [3 j* |3 E我问卖家他这么说，你是说mach接usb，也接12v，但6560不接电源是吗？我有点懵了

驱动必须接电源，不接电，步进电机是动不了！

cutters · 发表于 2017-10-2 13:29:22

465240829 发表于 2017-10-2 13:261 r4 f6 r6 t; v3 I
驱动必须接电源，不接电，步进电机是动不了！

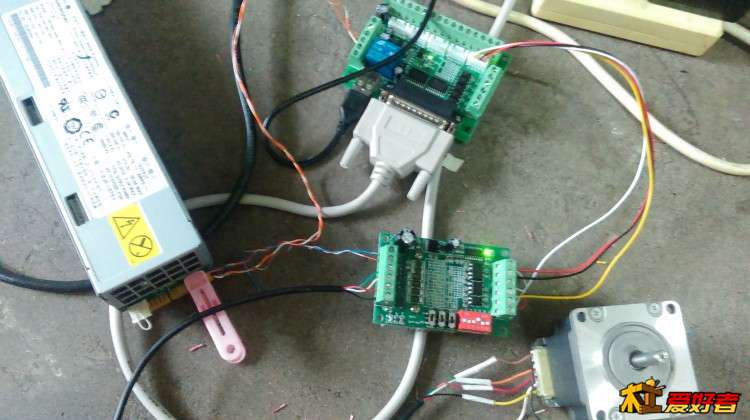

这次没开闪光灯拍了一张

465240829 · 发表于 2017-10-2 13:33:57

cutters 发表于 2017-10-2 13:29 ! Y: I+ i) [; J. n2 @$ Y; u3 N Q
这次没开闪光灯拍了一张

雕刻机动了吗？

cutters · 发表于 2017-10-2 13:36:35

465240829 发表于 2017-10-2 13:33! {' | Q: c# X' K( c7 D$ _
雕刻机动了吗？

没有，步进不动

465240829 · 发表于 2017-10-2 13:41:47

cutters 发表于 2017-10-2 13:36 7 O# n3 ~ \, Y* z) }
没有，步进不动

按接线图上的接，不用接口线了！直接接到接口板的接线端子上！再试试！

cutters · 发表于 2017-10-2 13:43:29

我的6560上 run*灯亮和对角的02*灯亮，好，那我试试

beyondyh · 发表于 2017-10-2 14:16:28

问一句你的驱动板接电脑的是独立PCI还是电脑自带的

cutters · 发表于 2017-10-2 14:30:13

beyondyh 发表于 2017-10-2 14:16
8 T" z* ^" M& a2 S/ S" `问一句你的驱动板接电脑的是独立PCI还是电脑自带的

自带的，请教一下，那个usb供电，是给mach供电，还是t6560的？

nini21800 · 发表于 2017-10-2 14:30:44

控制板一定在5V.USB电源（控制板电源），12V电源是对刀、急停、转速等电源。驱动板一定要电源12V就可以正常用了（我的只用了一个12V....5A的），控制卡输出直插和螺丝上都一样，驱动输入六个端口有三个要连一起另三个单独接控制卡输出线（只接电源和脉冲、方向也是可以的，不接ENA也可以）。电机四根线接好后，就是设置MACH3.主板自带并口可以不设置并口地址，加的并口卡要改地址。

beyondyh · 发表于 2017-10-2 14:43:40

cutters 发表于 2017-10-2 14:30
4 ?3 Z4 w' }# G7 l$ [( h自带的，请教一下，那个usb供电，是给mach供电，还是t6560的？

USB是给控制板供电的，你要是测试的话不用给控制板加12V电源只要一个USB供电就可以，电机驱动一定要接电源的不然不动的，
其实你要光测试电机转动的话，可以在MACH3的端口设置里面把输入信号所有选项都关掉，尤其是紧急开关，叫什么ES

zfskj · 发表于 2017-10-2 14:57:39

咱们用的卡好像是一家
控制板usb需要供电，12-24v也需要供电，驱动板24v也需要供电

cutters · 发表于 2017-10-2 15:21:44

beyondyh 发表于 2017-10-2 14:43) g! R; A4 G9 K& W
USB是给控制板供电的，你要是测试的话不用给控制板加12V电源只要一个USB供电就可以，电机驱动一定要接电 ...

谢谢，这次我只接了usb供电，因为只是测试步进，还是不转，帮忙看一下接线

cutters · 发表于 2017-10-2 15:22:45

本帖最后由 cutters 于 2017-10-2 15:24 编辑

nini21800 发表于 2017-10-2 14:30; W" i9 [' c( d0 {" H* G# ]
控制板一定在5V.USB电源（控制板电源），12V电源是对刀、急停、转速等电源。驱动板一定要电源12V就可以正常 ...

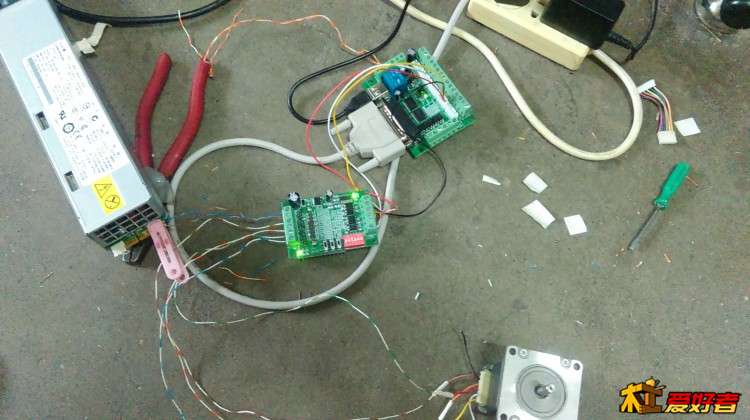

谢谢，基本懂了，我刚才又换了几个线，帮忙看一下接的对么，上传图片自动压缩了，又重新上传附件，是清晰的

cutters · 发表于 2017-10-2 15:25:22

zfskj 发表于 2017-10-2 14:572 T% S+ B- L$ v, k
咱们用的卡好像是一家- a: V5 x% [- M2 C [! Z
控制板usb需要供电，12-24v也需要供电，驱动板24v也需要供电

嗯，我现在驱动板和mach都是12v供电，另外mach也用usb供电
