感谢大家热心帮助，步进已经可以转了，谢谢

13421349847 · 发表于 2017-10-2 11:20:32

脉冲和方向是不是接错了

cutters · 发表于 2017-10-2 11:29:00

张文礼发表于 2017-10-2 11:00& P0 _' w5 g ?. m+ d
你找卖板子的要一份资料，他会把说明书和软件都会发你。

给我资料了，我换个线试试，也许线接触不良

cutters · 发表于 2017-10-2 11:30:37

13421349847 发表于 2017-10-2 11:20& E. \& K3 K0 H6 y! j6 k
脉冲和方向是不是接错了

没接脉冲，是直接用他给的4根线接出来到6560的

465240829 · 发表于 2017-10-2 11:32:16

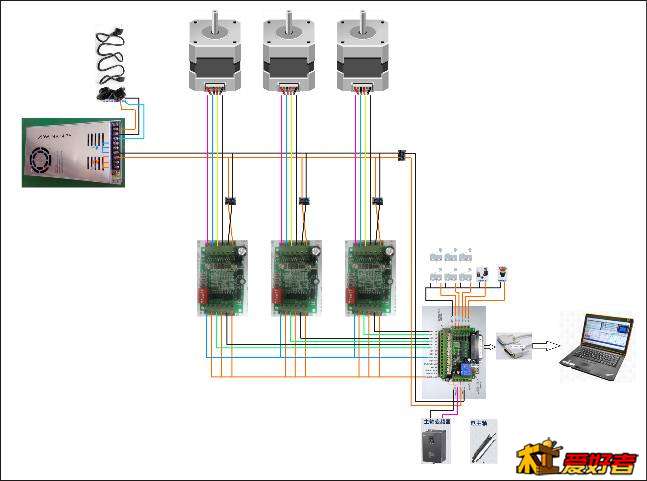

安图接线就没错！

cutters · 发表于 2017-10-2 11:33:04

wljlh 发表于 2017-10-2 10:49* Z, } l2 W" S- x5 c: m& \2 w
二楼正解

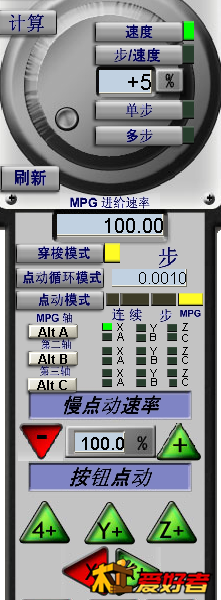

哦，我还以为用usb就不用接了，连12v的接驱动板试了，似乎还没转，手轮是这样设置吧？然后点x+

chbwhycyw · 发表于 2017-10-2 11:38:49

张文礼发表于 2017-10-2 10:06
, X1 L9 j% B# w! F# y' j我和你接法不一样，我不是接在那个针口上，然后你有没有按说明设置mach3。

你的机器挑好没。

cutters · 发表于 2017-10-2 11:39:52

465240829 发表于 2017-10-2 11:327 ]2 n1 L/ A5 y" z4 M( y
安图接线就没错！

谢谢，圆圈里这个是什么？我买了这个线，卖家介绍里这样写，似乎可以接线少点

465240829 · 发表于 2017-10-2 11:49:33

cutters 发表于 2017-10-2 11:39 & Z! n/ I" B" L
谢谢，圆圈里这个是什么？我买了这个线，卖家介绍里这样写，似乎可以接线少点

接线端子，用不用都没事！主要看接口板接线！接口板要USB 5V电源才能稳定！步进电机驱动板用24 15A的电源！小机子够用了！

梁成勇 · 发表于 2017-10-2 12:09:03

按说明设置，还有usb5v供电，m3的供电，都要检查，按下紧急复位很重要！

ddr800xp · 发表于 2017-10-2 12:14:46

USB供电带不动驱动

cutters · 发表于 2017-10-2 12:21:46

465240829 发表于 2017-10-2 11:49& r5 K4 V; D; b) A( L
接线端子，用不用都没事！主要看接口板接线！接口板要USB 5V电源才能稳定！步进电机驱动板用24 15A的电 ...

啊，我好像mach3既接上了usb，又接上了12v供电，只接一个就行了吧？我只接usb试，在拿起57时感觉里面有微微震动，进入mach3，现在拧不动步进了，以前能拧动，但手轮那里点x+步进不动

cutters · 发表于 2017-10-2 12:22:35

梁成勇发表于 2017-10-2 12:09
/ w+ h& z3 @- r4 l! P按说明设置，还有usb5v供电，m3的供电，都要检查，按下紧急复位很重要！

mach3上只接usb或12v供电，还是2个都要接？谢谢

cutters · 发表于 2017-10-2 12:24:05

ddr800xp 发表于 2017-10-2 12:14
, {0 [$ B+ O- C3 e2 o$ o: gUSB供电带不动驱动

谢谢，现在我只接了usb到mach3，步进用手拧不动，以前能拧动，只是点x+不转

张文礼 · 发表于 2017-10-2 12:28:36

cutters 发表于 2017-10-2 11:33 ( R0 d* }1 t7 v: N; [
哦，我还以为用usb就不用接了，连12v的接驱动板试了，似乎还没转，手轮是这样设置吧？然后点x+

可以不外接接电源，USB就是供电的，我没接可以用。

张文礼 · 发表于 2017-10-2 12:28:54

chbwhycyw 发表于 2017-10-2 11:38 + y9 Z( [2 ^- d/ y# O: P
你的机器挑好没。

我是自己做，现在放假在老家。
