垃圾推台锯改造----期望是美好的，结局不至于撞墙去

木头木脑木性情 · 发表于 2011-2-26 22:39:57

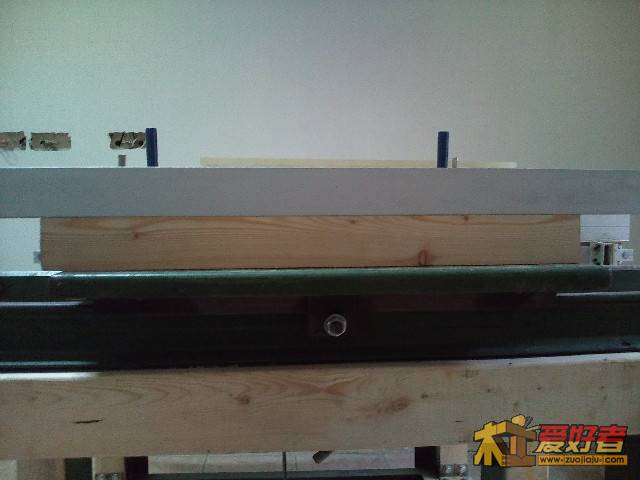

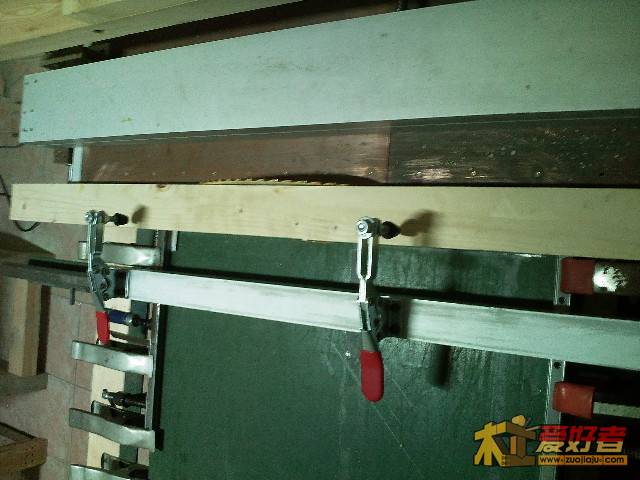

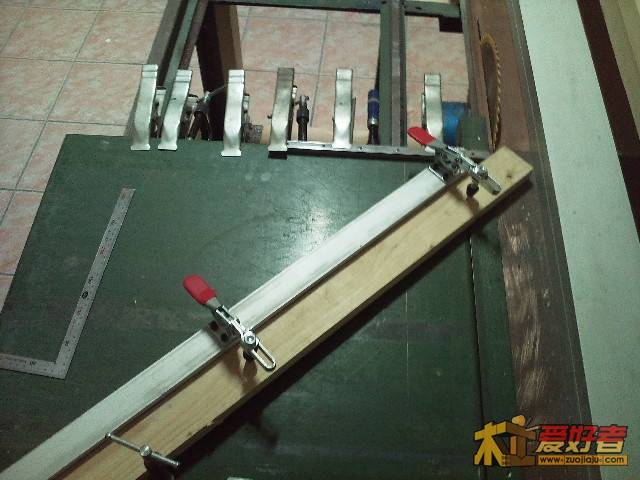

由于滑台推板严重不平，只好在用重料料做个推板，很简单很实用的

木头木脑木性情 · 发表于 2011-2-26 22:46:57

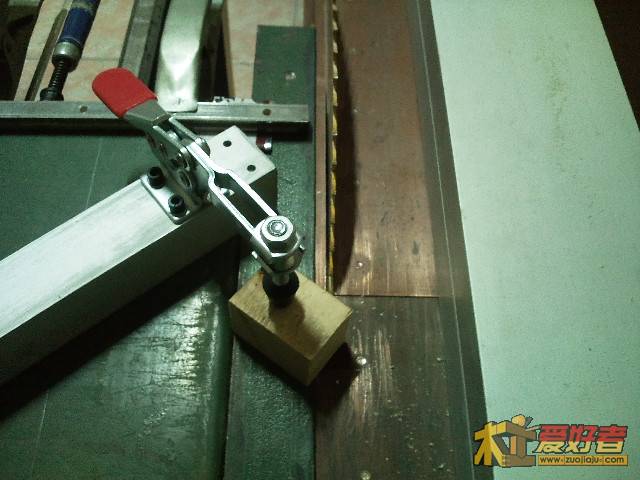

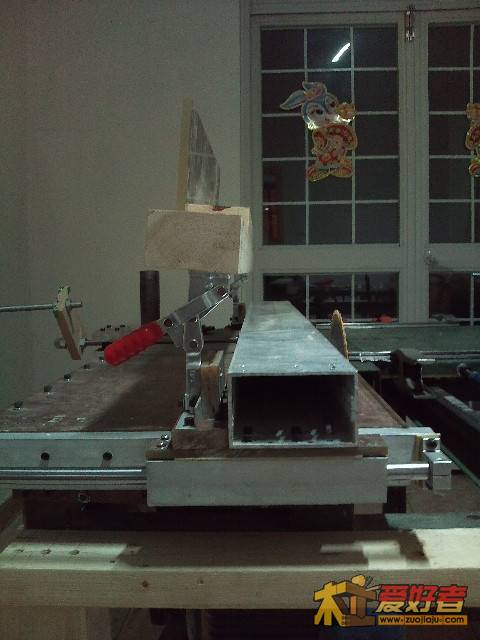

最后再上一个重型防护罩的翻转装置，用工装快速夹进行反装来实现稳定可靠的翻转，这是两行程的工装夹，由于是反装，翻开的时候不稳定，闭合的时候自动锁定，正合我意

木头木脑木性情 · 发表于 2011-2-26 23:05:27

本帖最后由木头木脑木性情于 2011-2-26 23:08 编辑

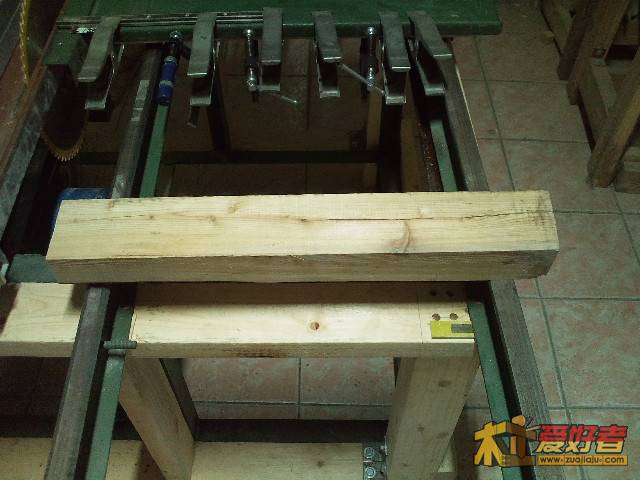

   冬天快结束，春天不远了，不能再折腾工具，要开工打家具了，准备好一段木料明天进行总结性测试：

   测试科目：

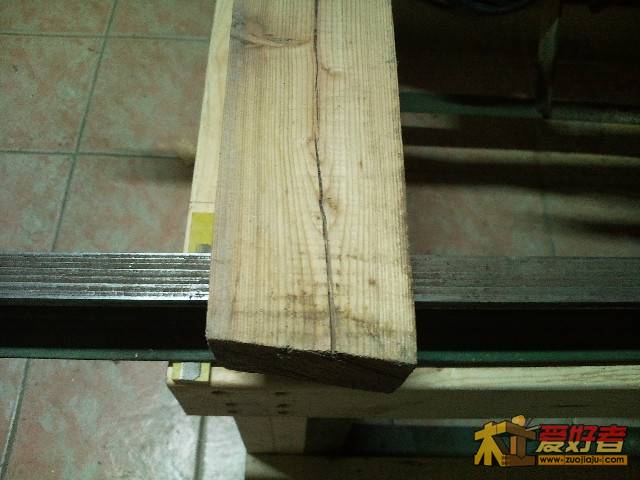

   1，把木方四个面都变成基准面，找不准继续进行一些微调，直线误差用扑克牌和铝方管来检验

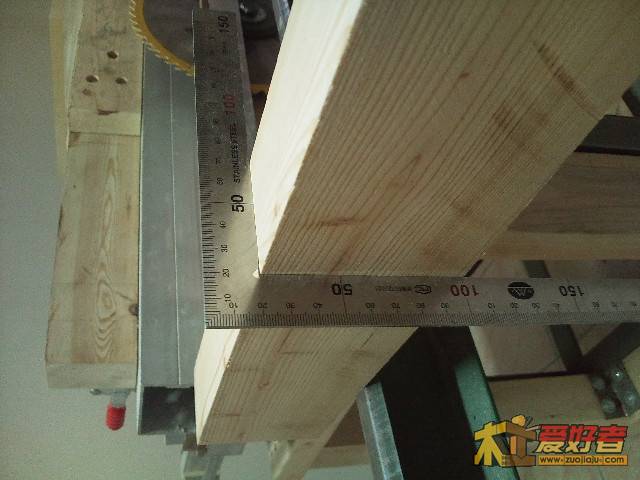

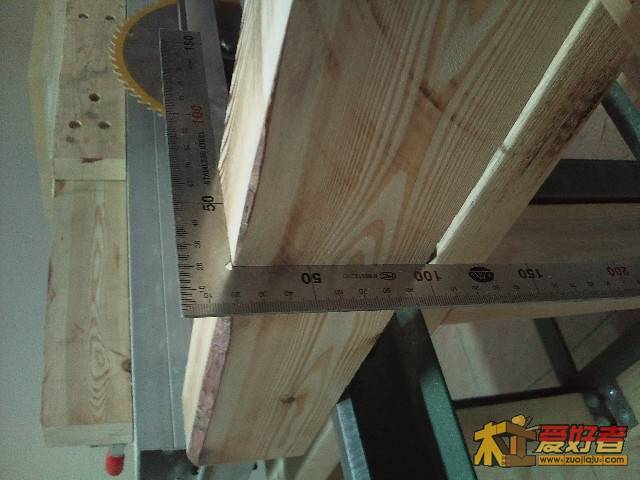

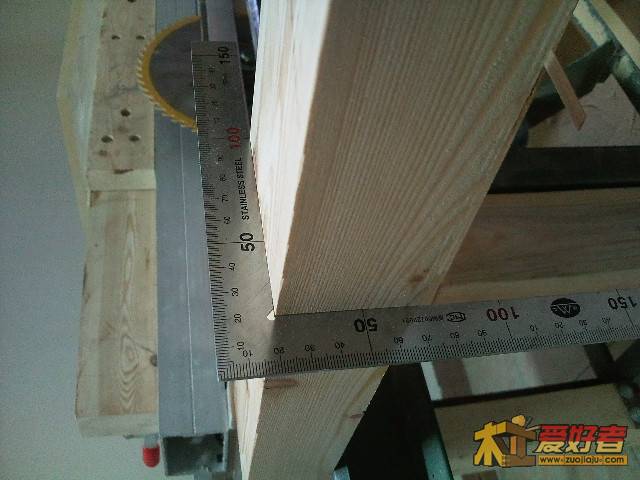

   2，锯切一块50*85*100毫米长方形木块，用扑克牌和角尺检验方正
   3，锯切十片1*50*400毫米长薄木片，厚度误差控制在20%以内，误差不超过3张RMB的厚度

   如果钢轨不直我只好去撞墙。。。。。。结果如何明天见分晓

wjc · 发表于 2011-2-27 09:32:48

好东西！大大地顶一下！

tongsb · 发表于 2011-2-27 12:00:51

折腾，折腾，羡慕有地方和时间折腾。

tongsb · 发表于 2011-2-27 12:48:28

有图有文，强

木头木脑木性情 · 发表于 2011-2-27 15:14:15

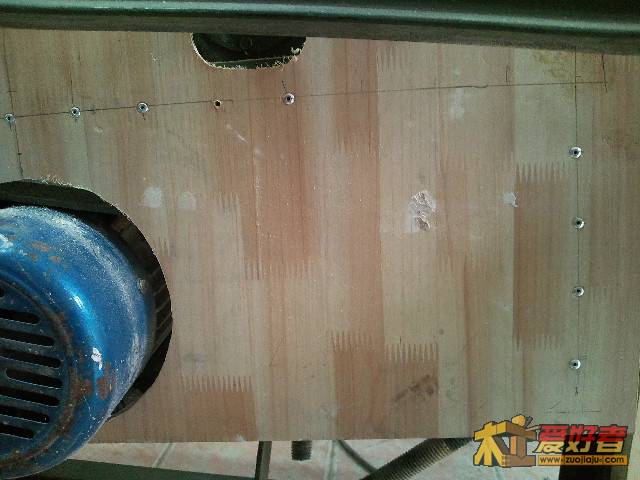

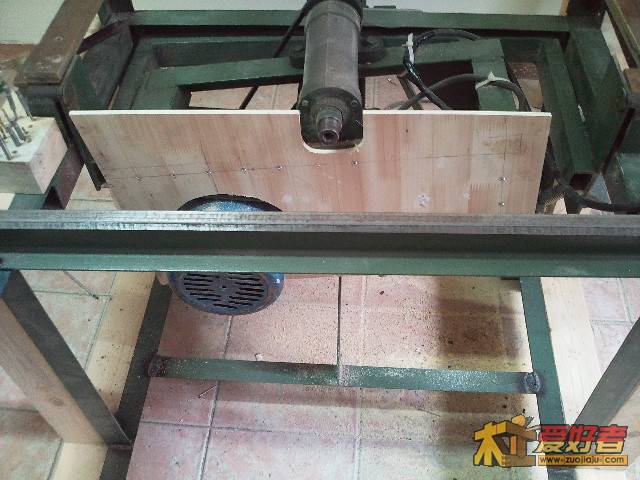

简单做了个传动部分防尘罩

木头木脑木性情 · 发表于 2011-2-27 15:22:50

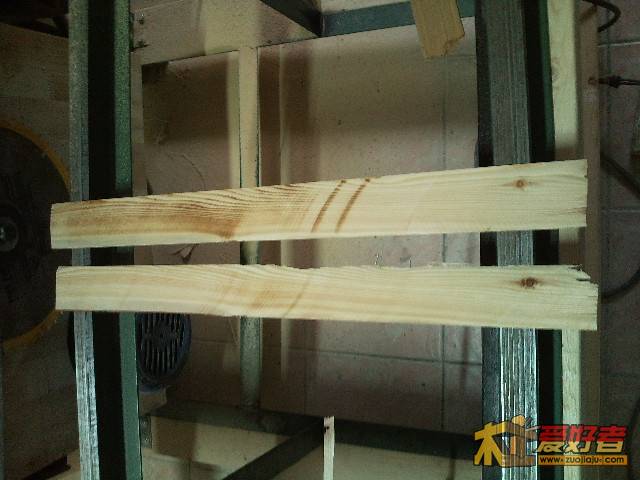

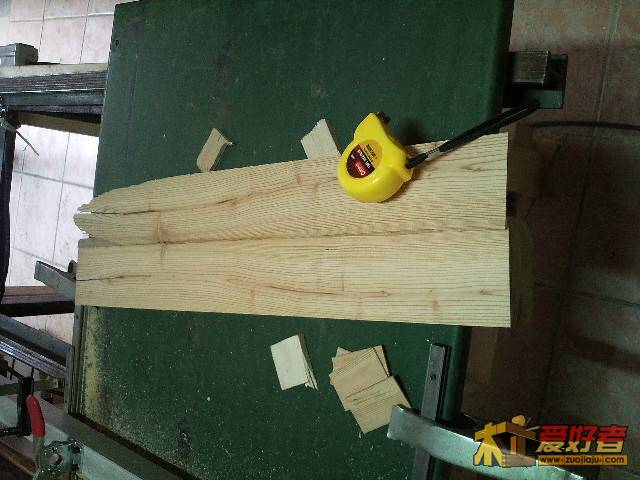

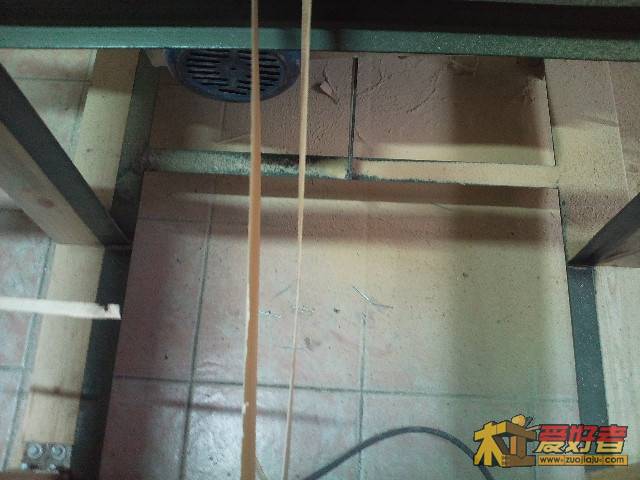

锯切直线精度还不错，垂直精度未能达到期望值，锯片垂直度的调教抑或系统本身原因或者手动原因导致了较大的误差，导致锯切薄片产生很大的偏差，第一片最厚处0.7毫米，最薄处为0，第二片最厚处0.68毫米，最薄处0.48毫米，所有关于推台锯改造工作到此告一段落，谢谢观赏

白三子 · 发表于 2011-2-27 20:00:03

{:5_299:}祝贺你成功了。

木头木脑木性情 · 发表于 2011-2-27 23:01:58

本帖最后由木头木脑木性情于 2011-2-27 23:02 编辑

白三子发表于 2011-2-27 20:00
! ~" e) n4 J# ^/ C6 X祝贺你成功了。

谢谢鼓励，机器底子比较薄，结构框架误差极大，加上传动锯切部分调节装置不够稳固的先天不足，而且制作时几乎没有像样的辅助机械，全凭手工显然不能把精度做到我的理想值，我本来想用台锯解决小木料的直接成型，现在看来还得用我买的另一台设备，精度也差的工友三合一，那台工友三合一也得改装，当然先等我把一台工业台钻调整好在弄，希望那台工友三合一能弄成精品

铜木匠 · 发表于 2011-3-5 06:06:07

赶快安个保护罩子吧，不然锯切起来太危险了

德隆工艺 · 发表于 2011-3-5 06:53:47

这种机器我以前也用过，，，由于精度差，我只用它下胚料。
建议：滑动推台部分的导轨可以增加两道光轴。。

老枣木 · 发表于 2011-3-22 19:25:42

很好继续努力

qty0118 · 发表于 2011-4-7 22:49:00

非常好的办法。。。

jzg · 发表于 2011-8-23 20:05:43

好强大的过程好强大的精神
