垃圾推台锯改造----期望是美好的，结局不至于撞墙去

木头木脑木性情 · 发表于 2011-2-23 09:18:46

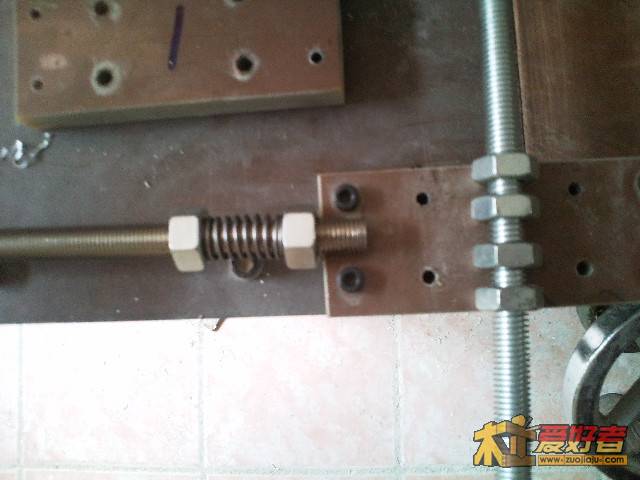

鉴于靠山系统的一些问题做了些改进，普通丝杆缝隙大，晃动大，换成不锈钢的，双螺母之间加个弹簧明显不晃动，比4个普通螺母要强不少

木头木脑木性情 · 发表于 2011-2-23 09:26:13

这次有个重大改进就是滑块的问题，商品加长滑块比较贵，而且即使用了加长的效果也不见得好哪里去，首先考虑铜轴套，16内径的找不到现成的，铸铁的也没有看见，用尼龙，聚甲醛车的话也不见得便宜到哪里去

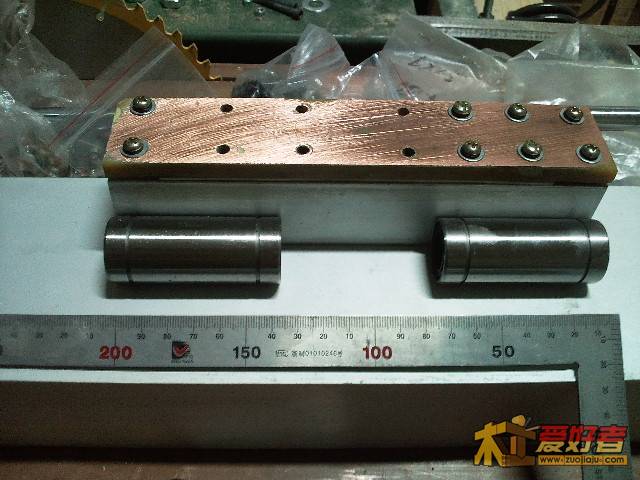

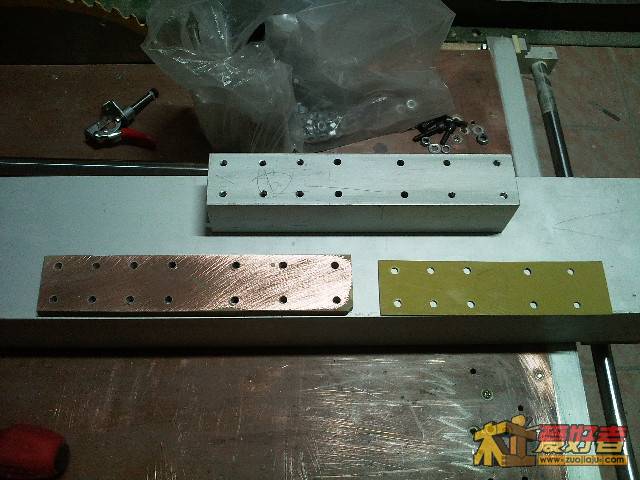

转来转去还是回到直线滑块上，自己用直线轴承D一个特长的滑块出来吧，说干就干，用两个加长直线合并成一个超级长的滑块来

木头木脑木性情 · 发表于 2011-2-23 09:29:23

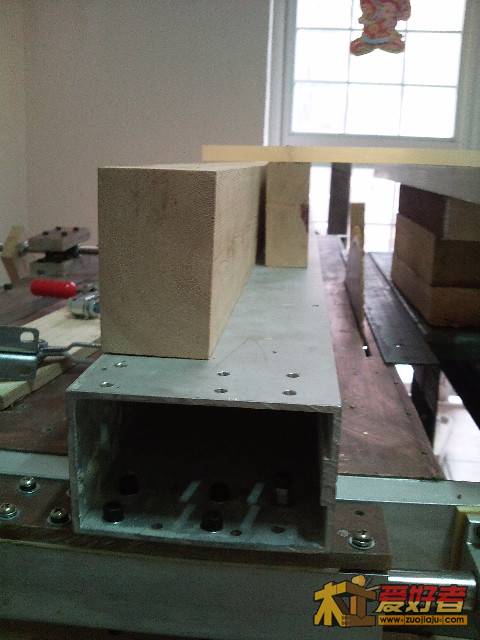

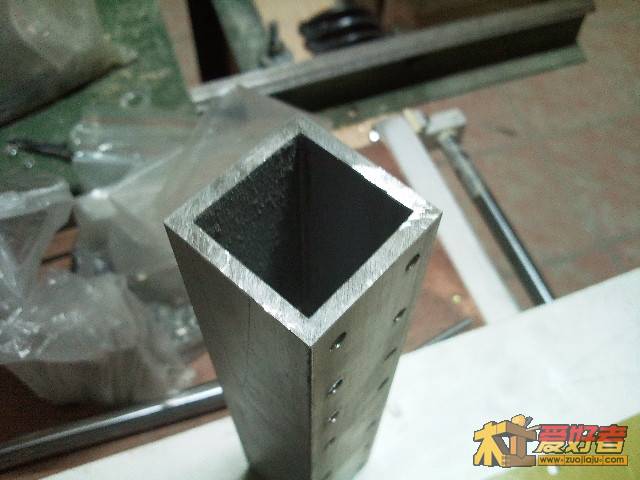

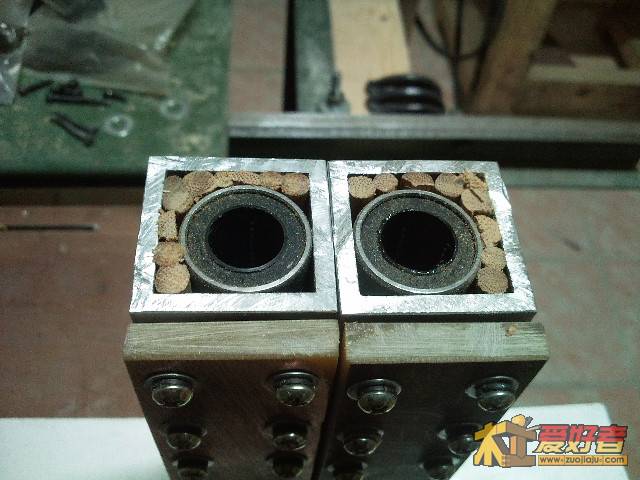

圆形的轴承固定在铝方管内是我的独门原创

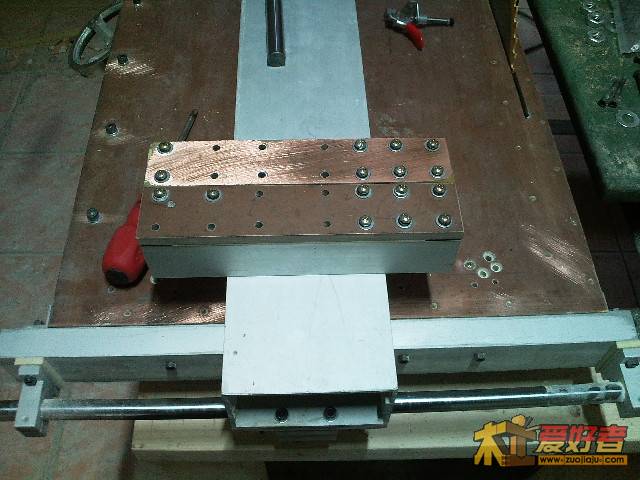

，一对高刚性兼顾精度的特长滑块完成了

木头木脑木性情 · 发表于 2011-2-23 09:41:11

本帖最后由木头木脑木性情于 2011-2-23 09:41 编辑

筷子不是竹子的，MS是杜仲的，强度不是很高，等用松了再用竹签打密点，现在就是怕光轴不平行导致滑动不畅，等装上去再看吧，这回应该不会晃动了吧

木头木脑木性情 · 发表于 2011-2-23 22:46:46

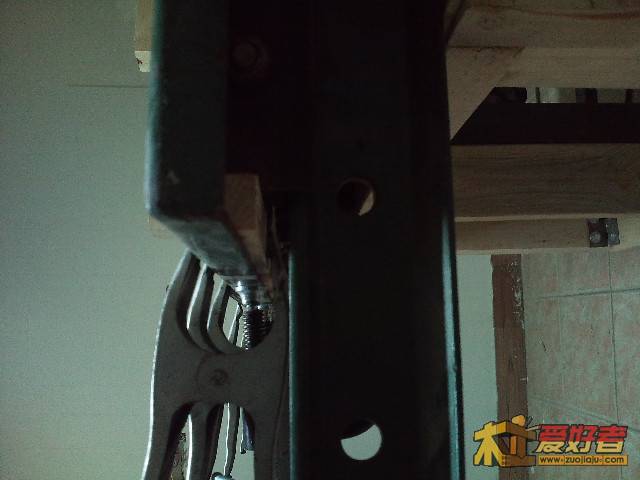

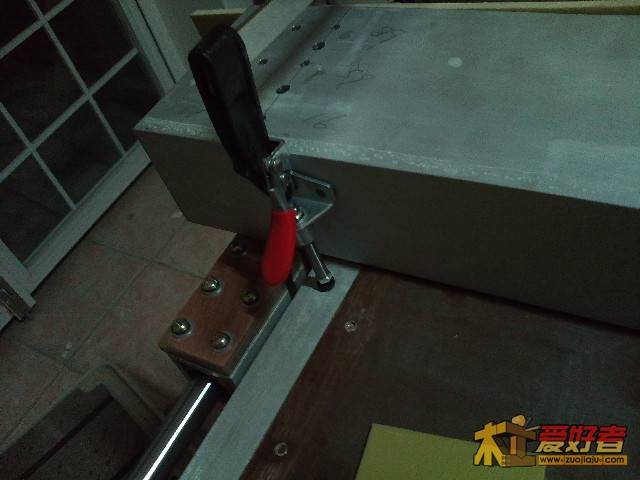

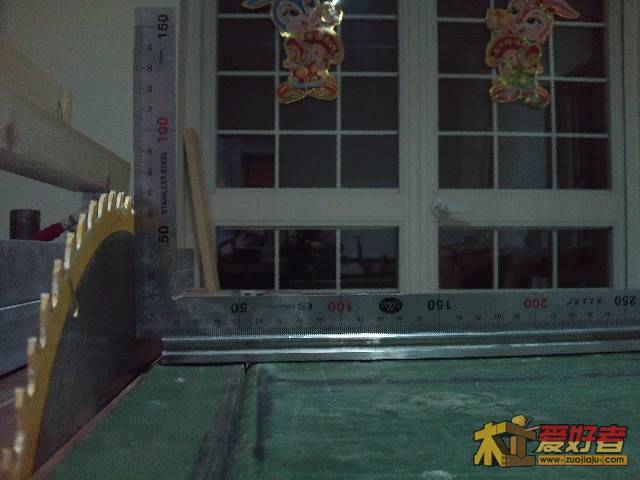

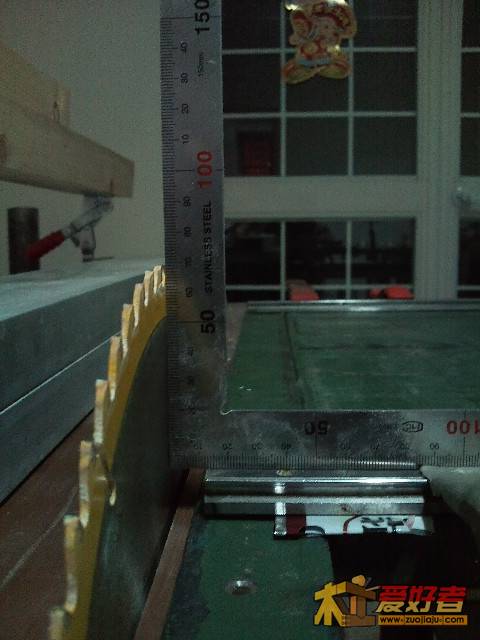

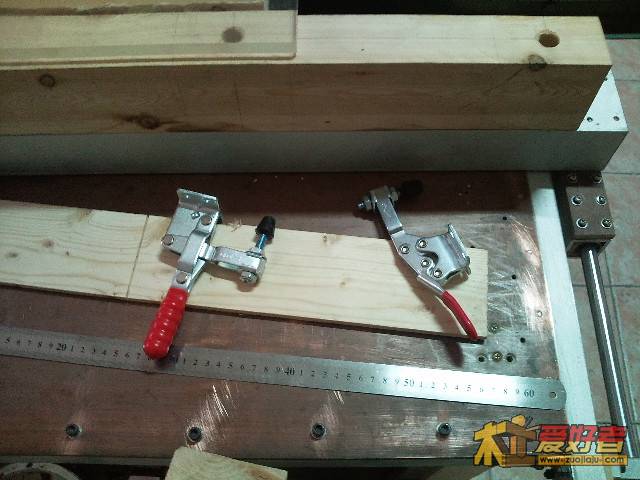

丝杆的轴线与锯片的切料口基本吻合，在锯片锯切区域顶住靠山保证木料不会有大的晃动，但是靠山的进料端固定显然是个大问题，木料加载的时候靠山必须要有2相对稳定的固定点确保直线度，直径12的不锈钢丝杆能顶住，滑块这端用了快速夹具顶不住哎，快速夹具的顶轴和轴套之间有间隙，还有1-2毫米的晃动区间，怎么办，相信这是个小问题，明天睡醒就能解决了

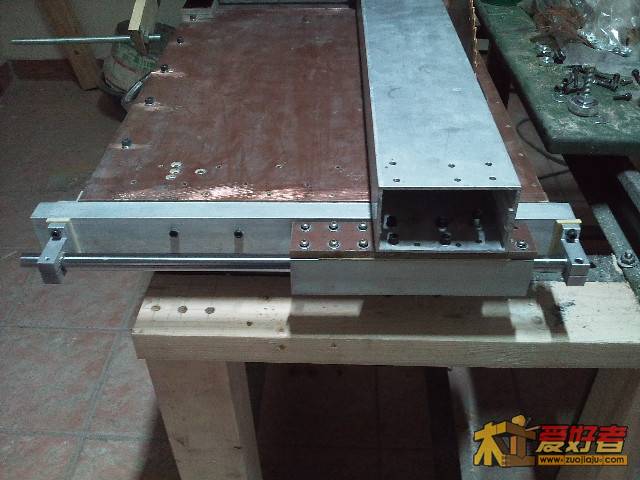

整个靠山系统组建接近尾声了

木头木脑木性情 · 发表于 2011-2-23 22:50:52

作业过程中由于方法不断变更，直接导致了无数个废孔，分布在所有主要部件上，数量超过50个，钻头打断了好几根，打废了10来根。。

木头木脑木性情 · 发表于 2011-2-23 23:12:19

本帖最后由木头木脑木性情于 2011-2-23 23:26 编辑

最后强烈不建议使用光轴及滑块的方式做靠山运动系统，是一个不稳定的系统，虽然精密度还可以，但刚性显然是不够的，短时间轻载使用没问题，加载大木料或用大力顶靠山时时误差偏大，当然有可能存在平台刚性不够的因素，各位木友想D的话应该选用铜轴，铁轴或钢轴套来做，当然这个系统比几百块的台锯要强大很多，只是跟真正专业级的比起来还是有差距，差距就是刚性不足，精度是足够的

木头木脑木性情 · 发表于 2011-2-25 16:51:17

昨天到今天一直在思考研究安全防护的问题，安全显然是第一位的，但是原来的安全组件太庞大，，如何弄出一个好用易用高强度高可靠性，体积重量能被大多数人接受的安全组件呢，边想边试验。。左看看右看看，动动手动动脑，过了8小时就有了

木头木脑木性情 · 发表于 2011-2-25 16:57:56

   一个优秀的防护系统要具备几个条件：

   1，自身的牢固度和强度要足够
   2，简单易用
   3，灵活可靠的安装方式
   4，最好是一个安全平台，可以嫁接许多安全组件

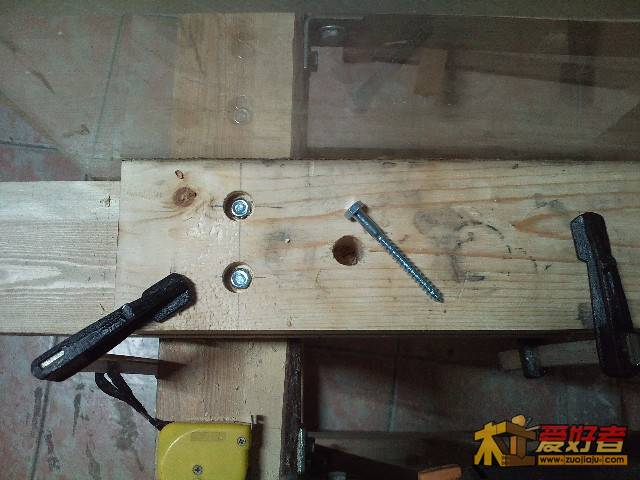

   一个牢固的安全防护罩其实很简单，一根木方一块有机玻璃板加2个F夹就可以了，但这样显然不能满足我的胃口。。。

木头木脑木性情 · 发表于 2011-2-25 18:51:49

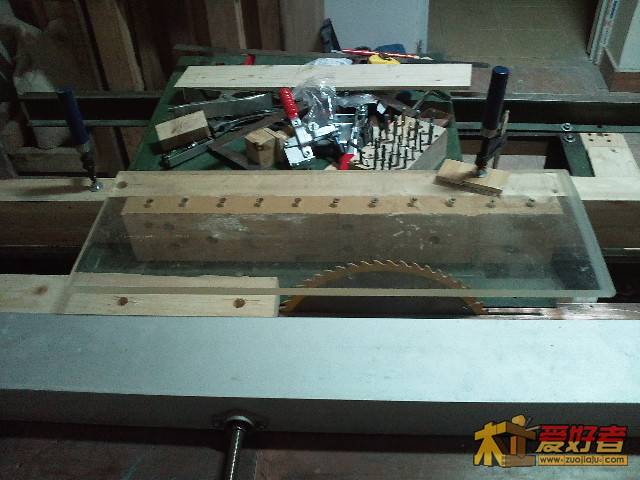

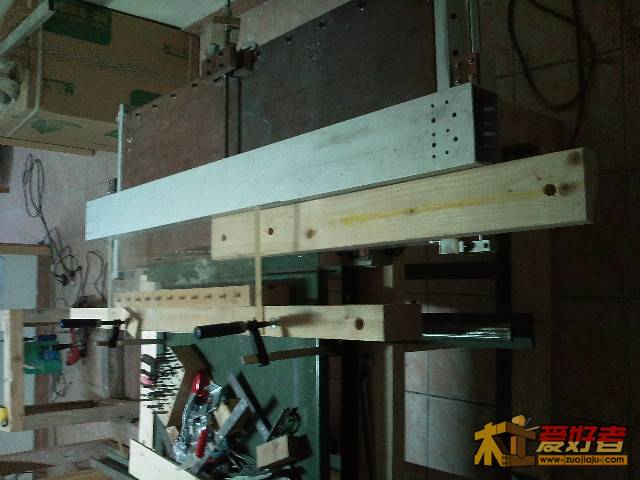

木方+有机玻璃+F夹基础防护单元完成品图，钉子工现在做东西也越来越讲究了

木头木脑木性情 · 发表于 2011-2-25 18:58:58

本帖最后由木头木脑木性情于 2011-2-25 19:01 编辑

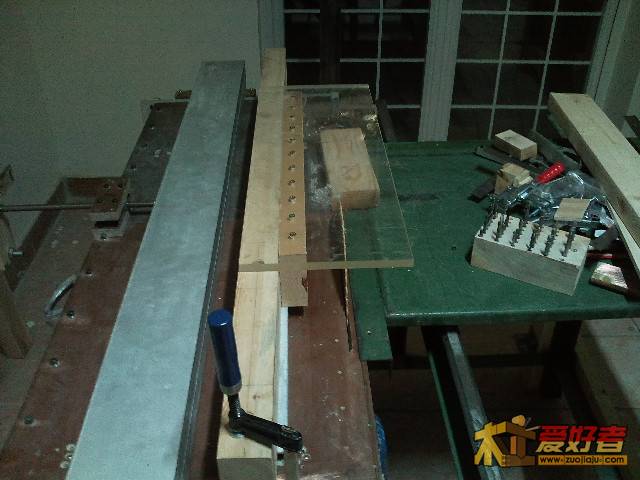

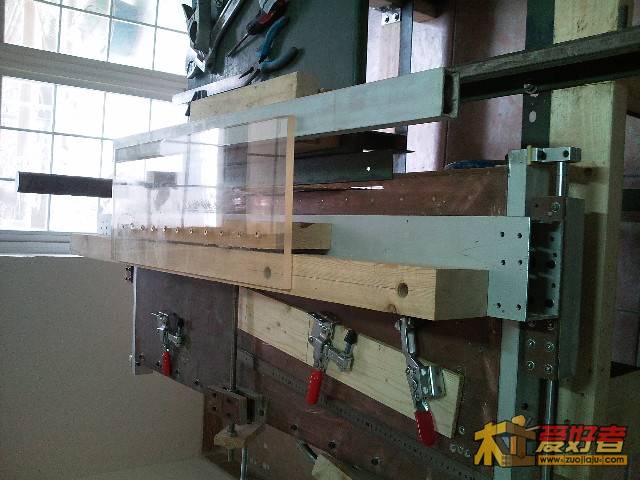

   防护单元在右侧的示意图，这个防护单元的造价：

   1，1.2厚有机玻璃约1.5KG，35-40元左右
   2，木方1-2根几元
   3，F夹2个10来元
   4，长螺丝10几20来颗，1-4元不等

   材料价不超过60元，人工不超过2小时，但是我用了将近一个星期时间摸索研究出来的，中间无谓消耗的材料及时间不能用金钱来衡量。。。
