垃圾推台锯改造----期望是美好的，结局不至于撞墙去

木头木脑木性情 · 发表于 2011-2-12 21:44:04

岳阳楼发表于 2011-2-12 20:53
6 Q" b/ d. o& ?* ?% I+ N- c你这个可是重型武器啊……

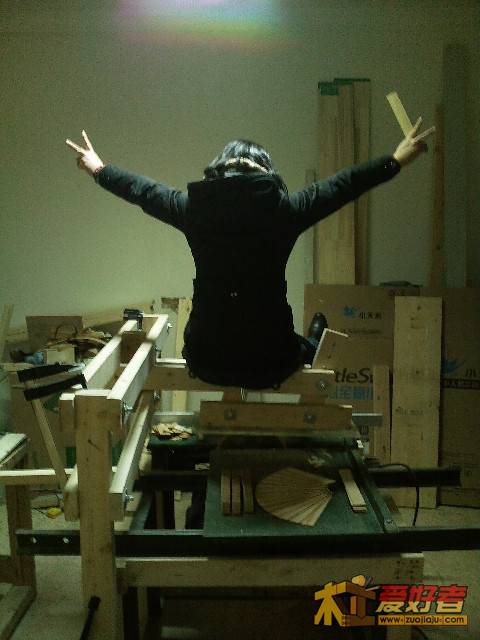

不重的，制造者严重偷工减料，总重不超过100KG，拆掉导轨一推框架整体直晃，所以要费大力气加强刚性，不过家用绰绰有余了

我在玩木头哦 · 发表于 2011-2-12 21:47:23

每看一贴就复制粘贴一次

木头木脑木性情 · 发表于 2011-2-12 21:50:52

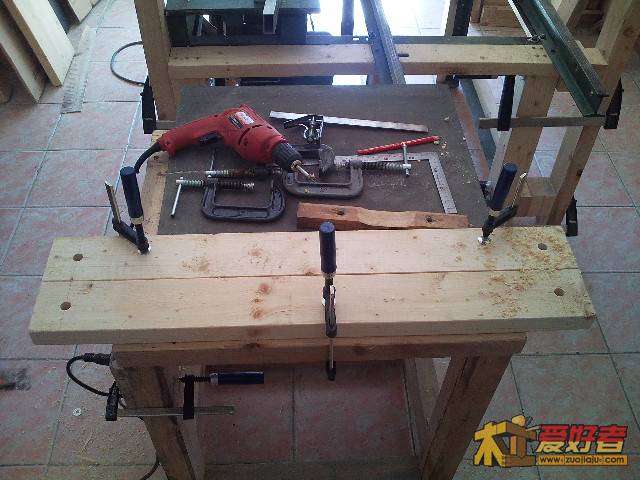

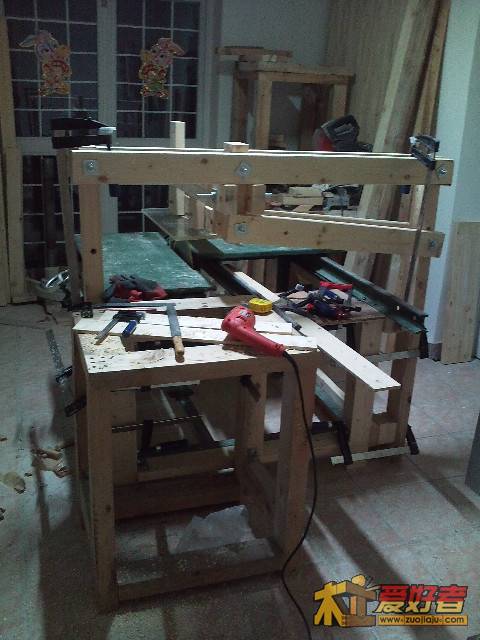

把移动工作站和推台锯绑定起来就成了推台锯附属工作台，很稳定

木头木脑木性情 · 发表于 2011-2-12 22:06:47

本帖最后由木头木脑木性情于 2011-2-12 22:17 编辑

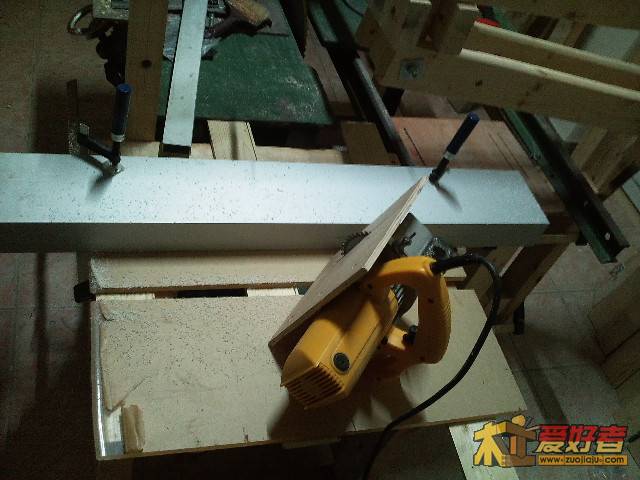

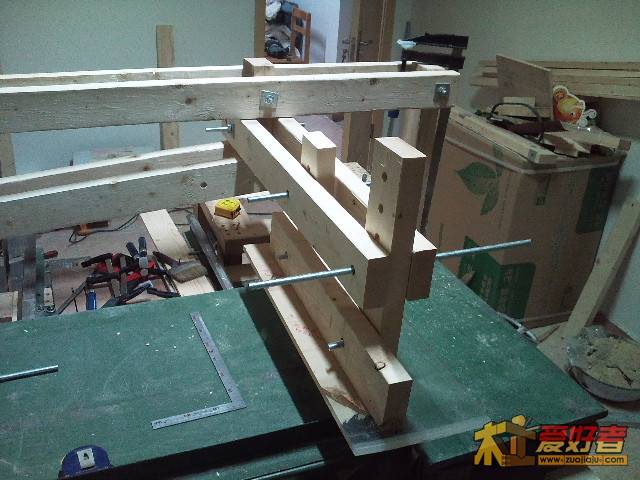

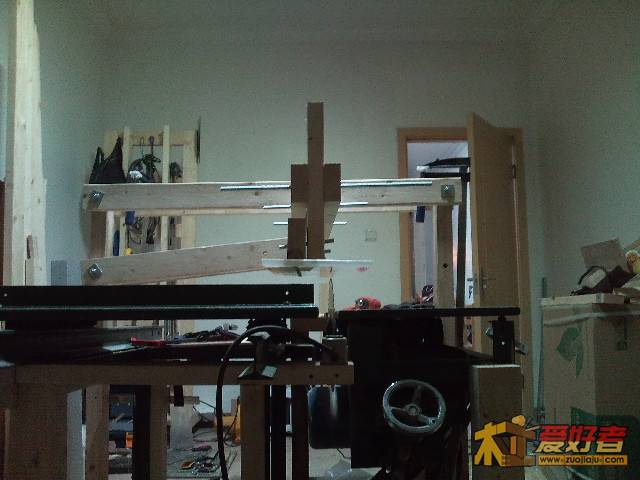

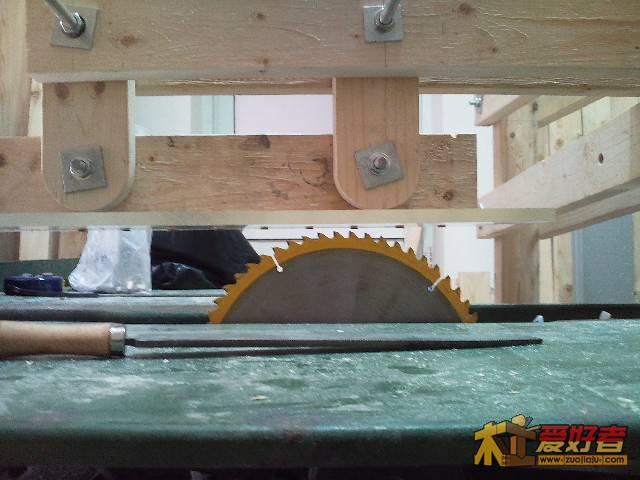

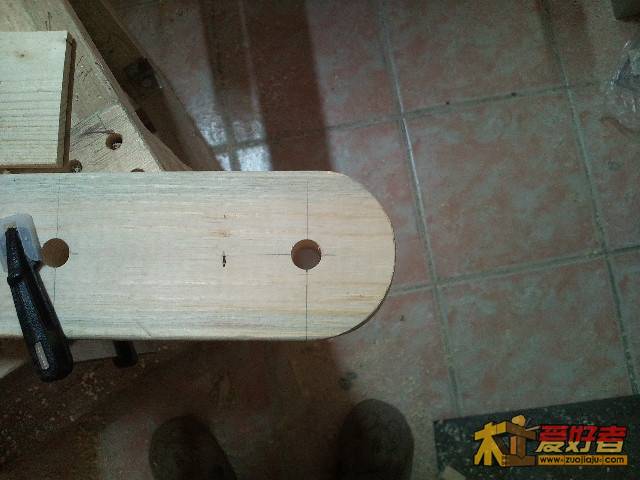

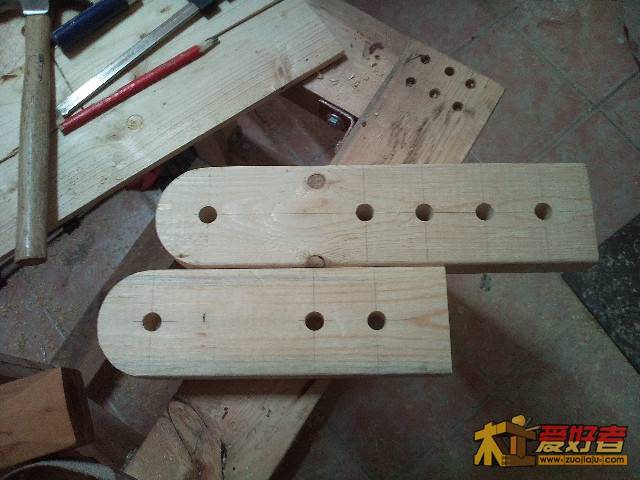

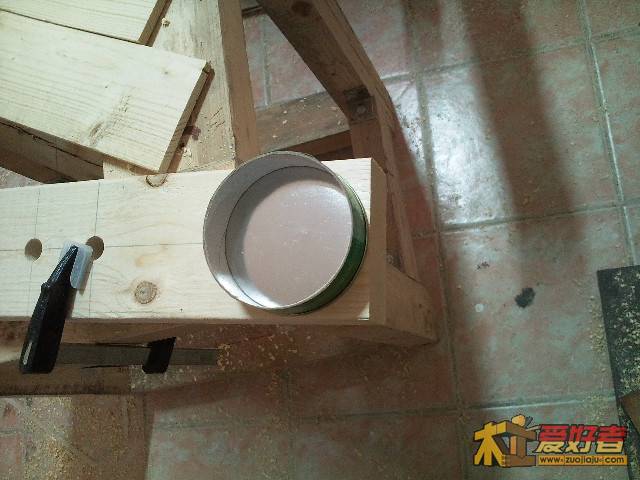

方天戟的关节防护罩给我极大的启发，关节，龙门，斜臂，三者联系起来成就了这个怪兽级台锯防护装置，透明护罩部分用了12毫米厚的有机玻璃，为了切割这块有机玻璃我买了片专业级40齿钨钢锯片

木头木脑木性情 · 发表于 2011-2-12 22:14:09

本帖最后由木头木脑木性情于 2011-2-12 22:17 编辑

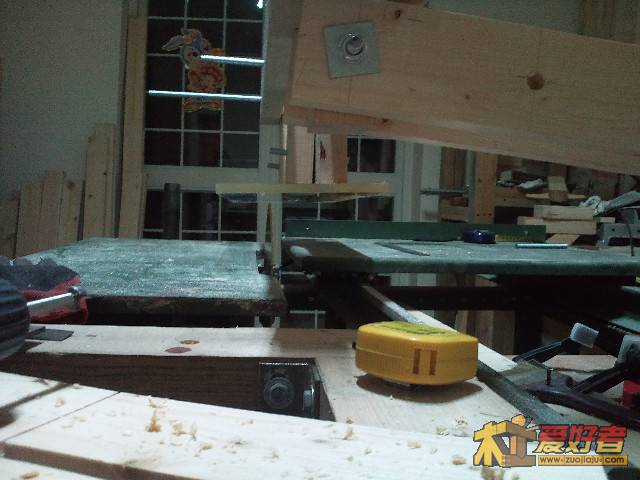

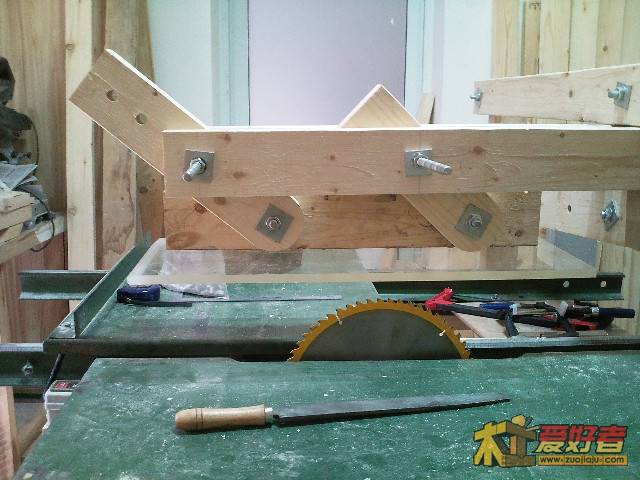

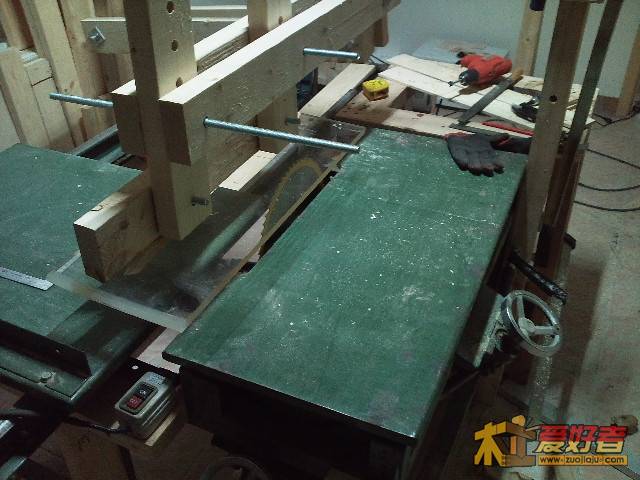

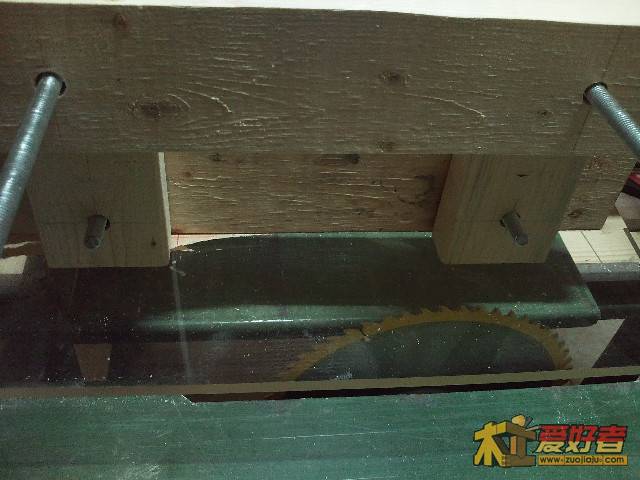

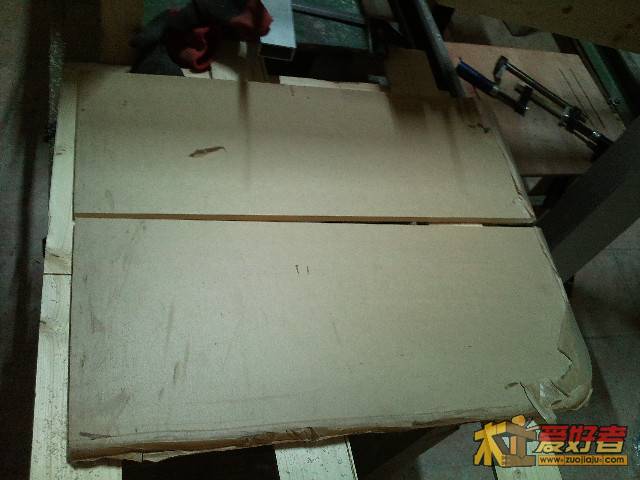

有机玻璃裁好，这个双斜臂合并龙门结构的重型防护装置就接近完工了

木头木脑木性情 · 发表于 2011-2-12 22:16:15

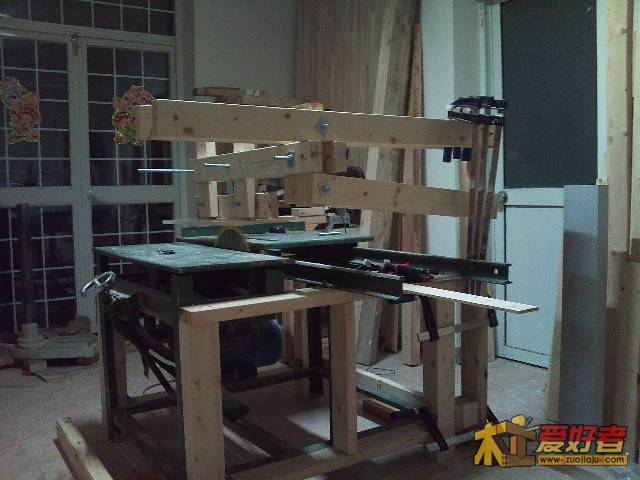

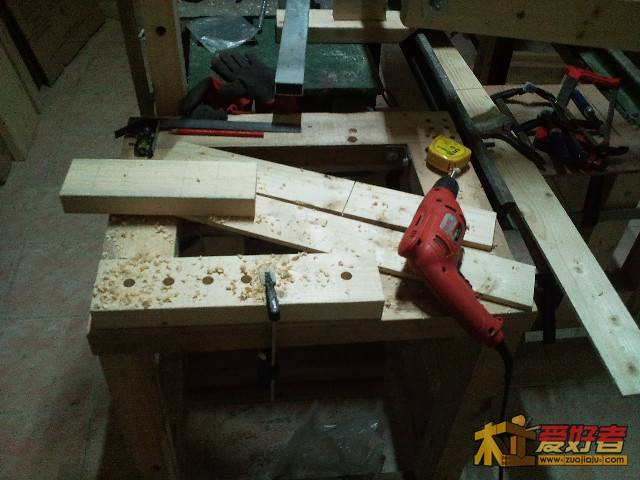

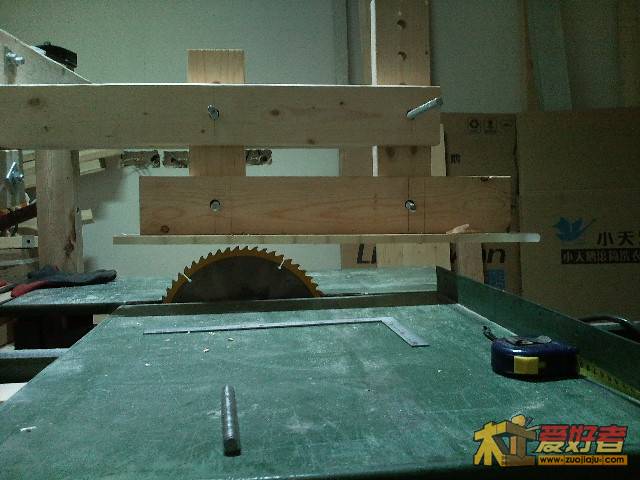

这个过程的整体状况

白三子 · 发表于 2011-2-12 22:33:25

{:5_298:}真是満科学的，就是太难做了。

木头木脑木性情 · 发表于 2011-2-12 22:34:12

本帖最后由木头木脑木性情于 2011-2-12 23:05 编辑

   木友们的核堡垒级防护装置造价：

   1，松木板方5*5以上，我用的是3.8*8.9和5*8.5两种松木板方，总长度约11米，每米均价9元，合计99元

   2，边料有机玻璃板12毫米厚4.4公斤，每公斤22元，97元，裁两块，一块备用，玻璃刮花了看不顺眼就可以换

   3，丝杆，螺丝，垫片垫铁约20元

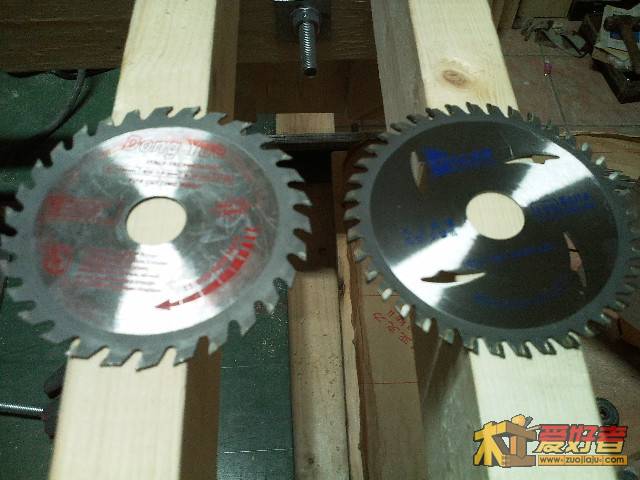

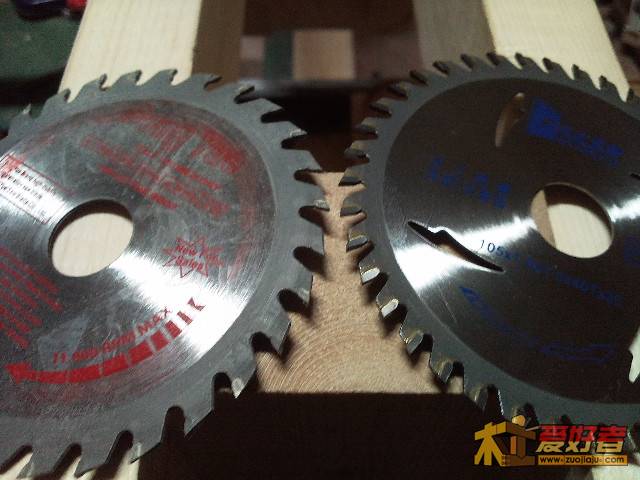

   4，额外开销：105毫米钨钢锯片15元

   5，人工不计其数。。。。。。

   直接价：231元

   总价:无价，

   安全第一，生命无价，珍爱生命，远离锯片

木头木脑木性情 · 发表于 2011-2-12 22:58:37

白三子发表于 2011-2-12 22:33
3 ]4 q& A6 w8 ]5 X4 L4 N; ?/ g真是満科学的，就是太难做了。

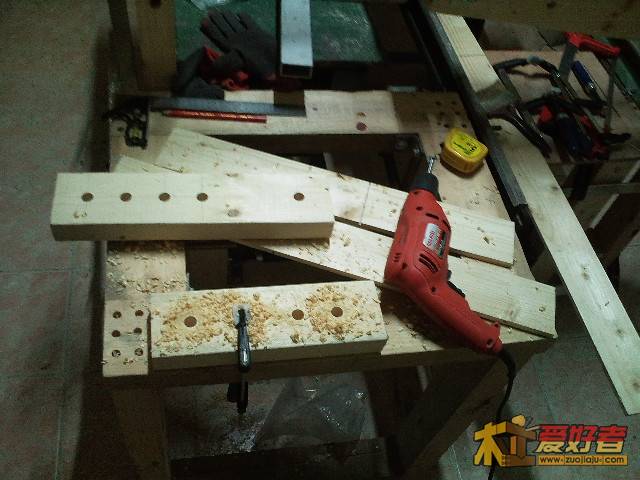

构思的时候难度较大，找不到感觉，只有边干边想，尺寸都是一步步量出来的，量好下料。。。。。。

开大板的时候可能会拆掉龙门一边柱，这样结构就成了双斜臂，不过这种可能性不大，因为可以用云石锯开料

wdzdj · 发表于 2011-2-13 00:36:29

看着就悬。。。小心把

木头木脑木性情 · 发表于 2011-2-13 11:47:56

wdzdj 发表于 2011-2-13 00:36 6 X8 E1 {) g" X/ Y
看着就悬。。。小心把

是龙门+悬臂，或双悬臂，双斜臂，反正称呼不总要了，主要用这个结构实现全部保护功能，把保护措施推至极限，人的上半身全部在锯片罩防护范围之内，即使在最恶劣的工况下，比如锯片碎裂（以后我要用他切割金属的），螺丝飞出，木材飞出==都可以100%进行防护，目前没有受到保护的就是JJ，不过我也打算给JJ上一份保险
