与众不同 --- 雕刻机倒装圆形底板做好了

sqkkkk

哦卡  漂亮

wangbin041417

学习了，构思不错，，

qdtpz

物尽其用，好

zilaishui

  真不错
. D! \" E$ b, T! v6 [! n) R% y
留个记号  好好学习

有家可承

咨询一下：
”攻螺纹，先用头锥，再用二锥。“，头锥二锥什么区别啊？
8 [7 q6 n8 S: o
另外加导套做什么用，看导套一圈有突起，那么怎么铣木，木头还能靠近铣刀吗，或者是在用的时候取下导套？

ZAZ

有家可承 发表于 2012-2-18 22:58
咨询一下：
”攻螺纹，先用头锥，再用二锥。“，头锥二锥什么区别啊？

手工攻螺纹一般先用头锥再用二锥，因为头锥的尺寸比二锥小一些，一方面可以省点力另一方面可以保证精度。
( S& b& v; Q' ?1 H( k
导套明天用图告诉你。

ZAZ

有家可承 发表于 2012-2-18 22:58
8 H: S( }; w8 D咨询一下：
”攻螺纹，先用头锥，再用二锥。“，头锥二锥什么区别啊？

         在雕刻机底板上安装各种不同直径的导套，是为了让雕刻机在移动时有个依靠，这个移动可以是直线也可以是曲线。作直线移动时要有一个直线靠尺，作曲线运动时要有一个样板。导套突出雕刻机底板的部分要贴靠在靠尺或样板上运动。由于导套的中心与刀具中心是同心的，所以导套与刀具的运动轨迹是一致的，但差一个导套半径的距离，这预先要计算好。
: H4 H) i$ ]4 _! a/ X8 n8 }

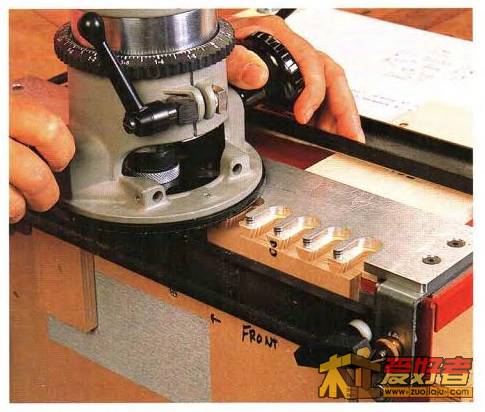

    譬如雕刻机铣燕尾榫，导套沿样板移动，刀具在木板上铣削。不知说明白没有。
* k2 C. W% D: `$ g


8 L9 e6 i% D# A* x# u

水饮三千

ZAZ 发表于 2011-1-3 17:00
5 }0 F6 P  w) v' f4 a8 E! B  k! Z回复 SLC 的帖子
) o( I( {9 o- _  z
# Y! l+ M) g% _" n+ |6 v% H1 ?         首先说明，我在圆上找圆心的方法，并不是几何意义上找圆心的科学的方法，也就 ...

: q( s2 K0 R: M& f把这个PVC放在一张纸上 画一个圆 剪下来 对折 再对折 就是圆心 其实这个圆心差不多就行了 主要是后来做的几个孔要同心

lt0311

学习是必修课，佩服
2 A2 u% _! A# v

xinkui23

当我们看到很多成品雕刻机底板是方形 就下意识的认为雕刻机底板应该是方形

很多朋友在DIY这些基础台式工具的时候 手上大多都只有一些手提电动工具
' h- f; ?) L6 e
. J! E# W& x3 q( v) @用手提电动工具做一个规矩的四条边的方形 这涉及长、宽、四个直角等参数 想做的非常精确其实并非易事 何况另一边还要在台面上挖出与底板严丝合缝的沉孔

而与方形底板不同 在只有手提电动工具的情况下 做一个圆形底板只要确定了圆心和半径 利用简单的夹具即可加工 比起方底板更容易加工的同时还提高了精度 在台面上挖沉孔也是同理

* k# V# c8 r6 A& w- [, O非常有借鉴意义 谢谢LZ
  Y1 D" V0 Z  Y/ {& V9 N
+ y) c4 n6 L+ @6 n6 |  l- L
' E5 w1 D, c4 z% S
7 f+ G" q0 }) F* ?4 `6 A

zhouyong

高手啊，学习了。。。。。

廿八釉获

好好学习天天向上

社区媒体-厢体广

你的这个材料可是不好找！！！！

lmgg

有家可承 发表于 2012-2-18 22:58
咨询一下：
”攻螺纹，先用头锥，再用二锥。“，头锥二锥什么区别啊？

手用丝锥都是一副两个的，因为手力量有限而且很难保证垂直，不可能一步到位的，要攻两次。

wxjhb

我是新手，来到这个论坛不久，刚刚对动手能力产生兴趣，看到LZ这个帖子，现在有点畏缩了，对我来说太难了点儿。
