与众不同 --- 雕刻机倒装圆形底板做好了

ZAZ · 发表于 2011-1-3 10:52:00

回复 xuezhiyi128 的帖子

这块PVC板厚度为18mm，考虑到尽可能加大出刀量，所以将在底板的下面挖一个直径160mm，深8mm的沉孔，加工后与一般倒装底板的厚度差不多。

fckadxz · 发表于 2011-1-3 10:57:25

pvc 抗震性要考虑是否足够。卖材料的说可能不如环氧板。比较脆。要注意。

ZAZ · 发表于 2011-1-3 11:26:00

回复 fckadxz 的帖子

PVC（聚氯乙烯）板可分为硬板和软板，我用的是硬板。PVC板比绝缘板软，但韧性比较好，比亚克力强多了。

秋美人 · 发表于 2011-1-3 11:57:35

谢谢楼主的分享，楼主就是厉害

ZAZ · 发表于 2011-1-3 14:46:57

回复秋美人的帖子

谢谢！有机会也许要到贵店购工具噢。

SLC · 发表于 2011-1-3 15:59:52

回复 ZAZ 的帖子

求教找圆心的作图方法，请不吝赐教。谢谢

ZAZ · 发表于 2011-1-3 17:00:12

本帖最后由 ZAZ 于 2011-1-3 19:23 编辑

回复 SLC 的帖子

      首先说明，我在圆上找圆心的方法，并不是几何意义上找圆心的科学的方法，也就是个土办法。至所以使用这种土办法也是不得以而为之，但用这种办法找圆心，基本上能满足我做这块圆形倒装底板的精度，实际上倒装底板上的大孔小孔的位置与底板外圆没有多大的关系，而孔与孔之间的位置精度恰恰是更重要。基于上述原因，采取了土办法。

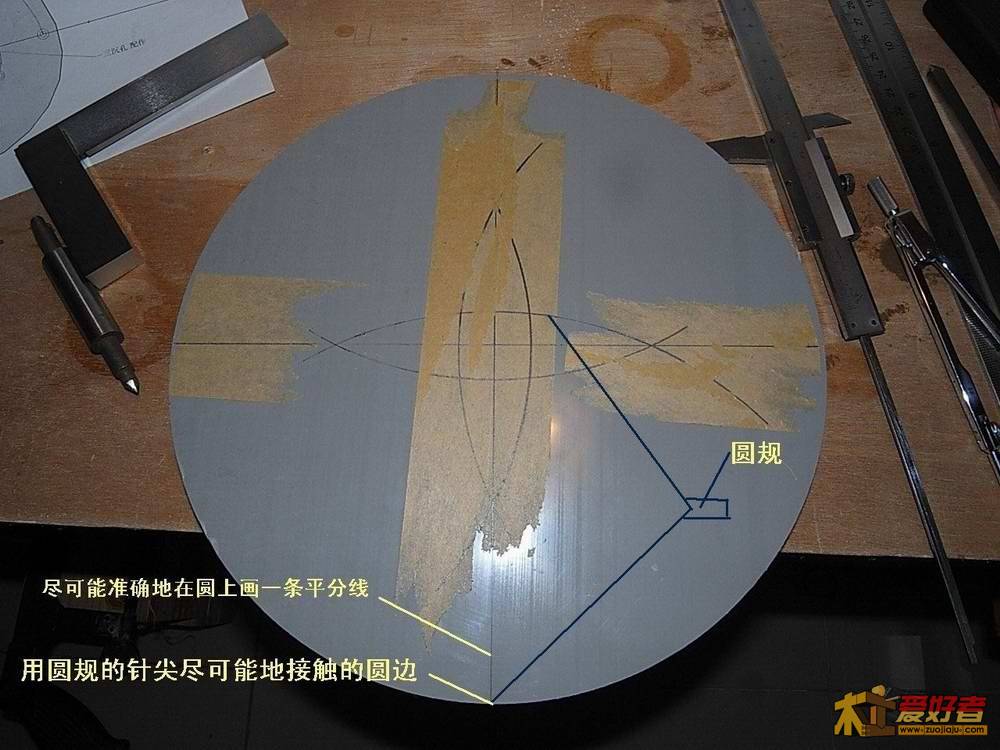

      我是这样找这块倒装底板圆心的：

      1、尽可能准确地在圆上画一条平分线；

      2、在平分线的一端，用圆规的针尖尽可能地接触圆边，然后画一条超过圆半径的圆弧线；

   3、在平分线的另一端，重复2，即再画一条超过圆半径的圆弧线；

   4、用平尺，联接两个圆弧相交形成的两个交叉点画一个直线。也要尽可能准确。

   一开始所画的平分线与最后画的直线的交点就是土办法找到的“圆心”。

   不知道我说清楚没有。仅供参考。

点击可放大

6969ZZZZ · 发表于 2011-1-3 17:18:06

本帖最后由 6969ZZZZ 于 2011-1-3 17:22 编辑

动手能力超强，板买厚了。影响出刀高度，往桌面安装也有难度。

ZAZ · 发表于 2011-1-3 17:47:11

今天下午接着干活。

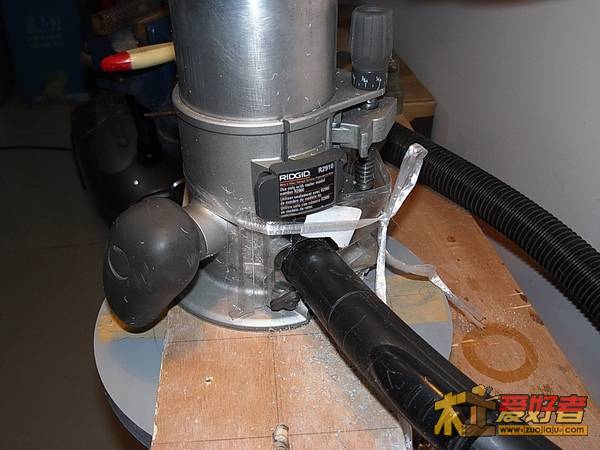

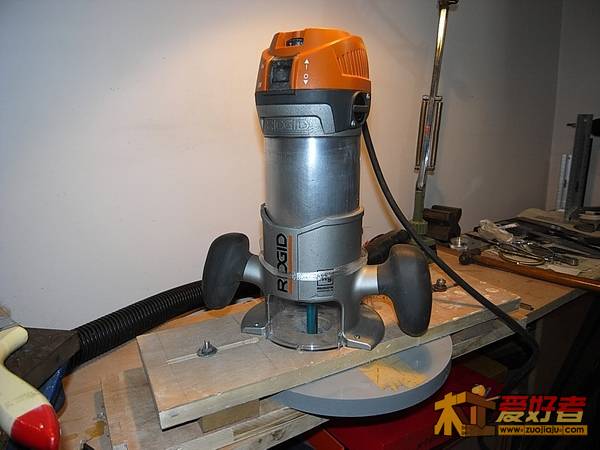

昨天试切时切屑乱飞，今天正式加工时采取措施，雕刻机前面按上挡板，后面接上吸尘器。

先切直径85mm（图纸上为84mm，考虑一下还是改为85mm为好）通孔，但不能一下切透，切透后没有定位孔了。

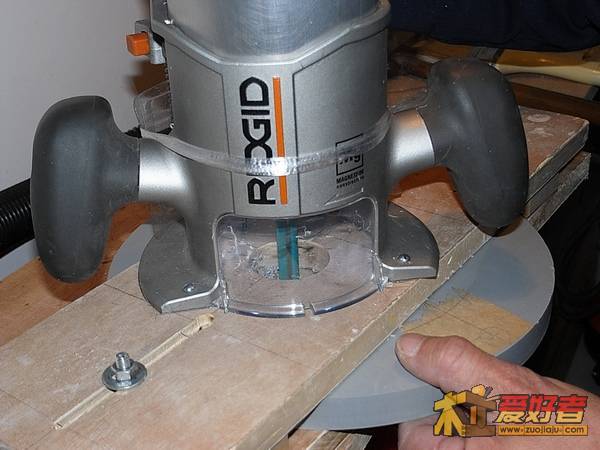

开机前要认真对刀，切削时缓缓转动圆板，分几次进刀。其间要拆下工装的上滑板，测量一次孔径，以保证孔径尺寸。

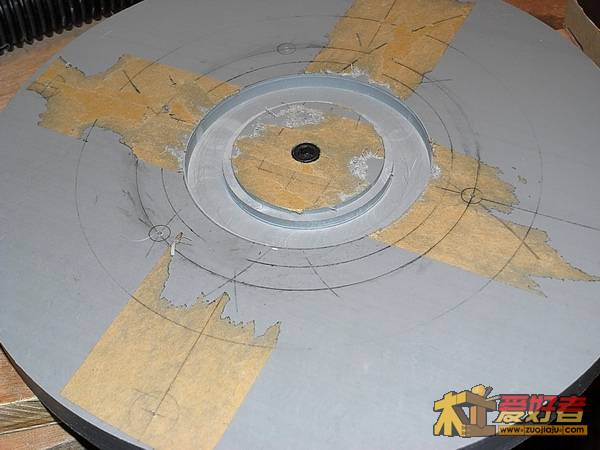

85mm圆孔切好了

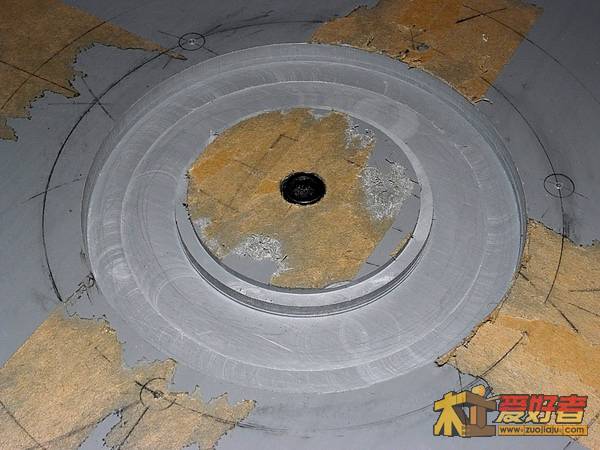

重新装上上滑板，调好切割半径，加工100mm沉孔。加工后还保留有直径85mm孔线，以后切透时也许可以用来对刀。

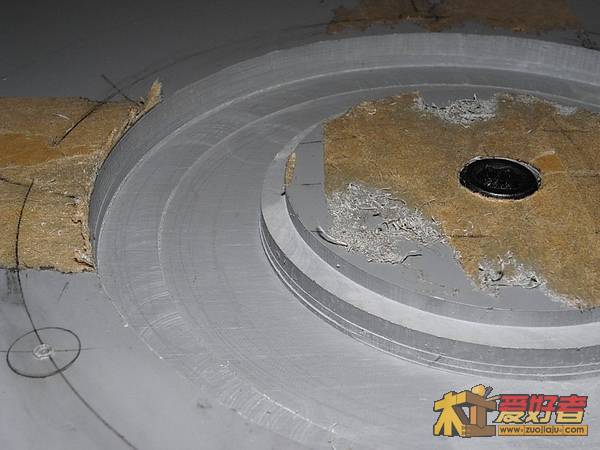

切削后的平整度和光洁度也可以。

未完待续。
