大家有兴趣一起来制作一个自动寻边和寻中心器吗？

jerrylong · 发表于 2017-6-4 14:22:42

倦乐叟发表于 2017-6-4 13:50 7 T$ x/ t3 U! b2 P: y! s
按照我的摆放位置，寻边器厚度填的0。刀径3.175.3 r6 k2 B. A3 {: ^: n
& t3 G8 I) d7 F8 _& n* i
关键是他最后的结果是总跟起始位置相关，没有体现运 ...

如果按你的摆位方式，代码就要做调整，晚上我改好代码贴上来

jerrylong · 发表于 2017-6-4 17:23:16

倦乐叟发表于 2017-6-4 13:50. ^+ L8 z1 S, g$ [7 ?
按照我的摆放位置，寻边器厚度填的0。刀径3.175.
4 Q% |4 Q5 v7 v4 Y C/ _
0 h6 Y( x: P9 g: M% ?关键是他最后的结果是总跟起始位置相关，没有体现运 ...

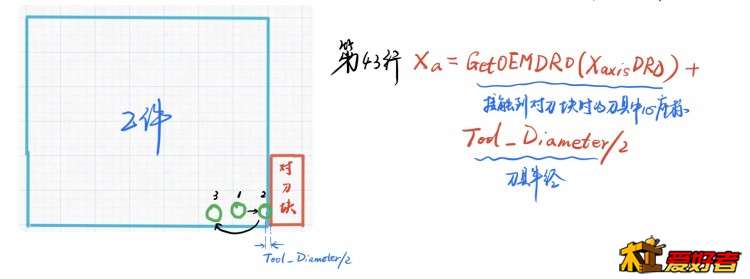

如果按照你的方法放置对刀块，那么第43行代码要做如下的修改：

此时，对于对刀过程来说对刀块的厚度是0，刀具接触到对刀块的位置时刀具中心的X坐标由GetOEMDRO(XaxisDRO)函数获得，再加上刀具的半径（对于你使用的直径是3.175的刀具而言，就是1.5875），计算后得到的X_a就是工件最右侧的X坐标（机器坐标），在第47行中，通过SetOEMDRO(XaxisDRO,X_a)函数将这个坐标设置为“加工原点”的X坐标，就实现了在X轴方向“清零”的目的。

jerrylong · 发表于 2017-6-4 17:33:29

还有在这里要理清楚“机器坐标”和“加工坐标”两个概念。
1、机器坐标是固定的，在Mach3的设置里已经设置好了的，有的会是X、Y、Z三个轴的最大行程位置，有的会是X、Y、Z三个轴的最小行程位置，机器坐标永远是唯一的，无论你将“加工原点”设置在哪里，这个坐标都不会变
2、加工坐标是变动的，每次根据你加工时所设的“加工原点”，工件的坐标是相对于“加工原点”而言的相对坐标，例如你将加工原点设置在工件的左下角，那么工件各个位置的坐标就是+值，如果你将加工原点设置在工件的右上角，那么工件各个位置的坐标就是-值

jerrylong · 发表于 2017-6-4 17:36:39

还有需要在加工刀路的G代码文件中理清楚两个指令G90和G91
1、G90（绝对坐标系）
就是加工过程中所有点的坐标都是相对于“加工原点”而言的坐标
2、G91（相对坐标系）
刀具运行过程中每一步运行的坐标都是以上一个点而言的相对坐标

tian1qing · 发表于 2017-6-4 18:06:36

jerrylong 发表于 2017-4-28 15:002 y- v# p) }% T! x: c3 X4 ^# j' [
还有一些细节的东西，我再修改完善一下程序，我再发布出来共享给大家。因为自己玩，我不想做套件。我吧对刀 ...

佩服，这个真方便，收藏一下，我也要做一个试试，真心感谢老师无私奉献

xcj126921 · 发表于 2017-6-10 13:10:46

jerrylong 发表于 2017-4-29 09:40* m( U$ {+ @0 @9 H9 a& m ?7 }
好的，我近期再继续研究，金属件比较方便，已经有思路如何寻中心了，包括从圆的内部和外部寻中心都可以做 ...

用0.1的垫尺（调精度用的）先在待寻圆边和面贴一层（两片一个相连）垫尺留点头好夹鳄鱼夹

xcj126921 · 发表于 2017-6-10 13:22:39

jerrylong 发表于 2017-4-29 09:40
9 W$ ~1 ^* r* M5 o- W好的，我近期再继续研究，金属件比较方便，已经有思路如何寻中心了，包括从圆的内部和外部寻中心都可以做 ...

还有个省事的办法就是直接用卡尺

月夜听松2005 · 发表于 2017-6-23 11:01:44

有没有朋友做这个对刀块，付工钱顺带做一件啊，留个联系方式！

rockliu · 发表于 2017-6-23 11:43:22

不懂，学习中。

KK928126 · 发表于 2017-6-23 16:49:25

精彩阿,這篇一定要收藏

joyl67 · 发表于 2017-7-3 15:27:36

从头下载到结尾.最近自己组了台3轴的. 终于找到寻边代码了.手工寻边太慢了.谢谢!

txhl · 发表于 2017-7-4 06:46:46

有技术有内涵的好教程。楼主技术功力深厚，又有无私奉献精神，超赞。有时间做一个，希望楼主一直关注下去，谢谢。

nbyef · 发表于 2017-7-4 07:57:36

厉害了，顶顶

一页孤舟 · 发表于 2017-7-7 13:38:53

我留下！谢谢分享。

geyo1970 · 发表于 2017-7-7 14:55:52

大有收获
