大家有兴趣一起来制作一个自动寻边和寻中心器吗？

jerrylong

倦乐叟 发表于 2017-5-25 23:58
/ P6 p) R* g: ^  Y/ m* v看这种情况，其他边也就没有再试。

我在外面出差，手头没有电脑，明天回去我看一下，是否函数写得不对

ldw888

虽然还没弄明白，还是感谢楼主无私分享，为你的人品点赞，期待您更多更好的作品造福木友{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}

weishifu

楼主真是厉害，我等小白只能仰望啊！我用维宏卡模拟了一下好像读不出G38.2的代码，不知是这样吗，提示忽略 2
" M/ D! n; t2 S/ c! M 我的我的雕刻机没有对刀块所以不能进一步实验，不知是不是不支持G38.2的代码，是这样吗？

jerrylong

找到问题了，是冒号打成中文的了，改成英文就可以
错误的
: E1 M6 A  d! t- h0 b
正确的
3 w2 y6 }+ J( d, x
0 k% l) i/ g3 ^5 T+ Y
修改后的脚本代码
7 q6 n3 `9 V$ ^, r# `) W 四边探测.rar (4.21 KB, 下载次数: 41)

2017-5-27 08:41 上传

点击文件名下载附件

* ?3 Q; Q" A+ p+ e

jerrylong

weishifu 发表于 2017-5-26 21:11
楼主真是厉害，我等小白只能仰望啊！我用维宏卡模拟了一下好像读不出G38.2的代码，不知是这样吗，提示忽略  ...

( Q- ~' t$ O: s$ {5 q2 g* C7 AG38.2是G代码的扩展版，不支持的话，可以用我写的VB脚本。

jerrylong

倦乐叟 发表于 2017-5-25 23:58
$ h+ L+ B1 m5 ~9 p看这种情况，其他边也就没有再试。

2 w7 [6 l/ g2 m) O% G已改好了，你再试试看？

倦乐叟

报告楼主，
( W+ E1 Z$ K& z6 b7 G- j今天得空实验一下 X+方向，
" V3 O) ]7 ?7 w% M- ]& ~4 {感觉仍有瑕疵：
5 p# a+ d9 D6 ^( C. f2 @& K没有退回的动作。
, [7 ?0 J2 f* i3 J6 ?9 Q刀具触发对刀块后，X轴坐标的数值跳数了，说明经过运算，已经换算了，但是我没验证正确性。
$ C1 p' N3 [- |* D5 o* C
- e  g+ G3 z1 q" J1 }希望楼主检查一下，为什么没有主轴退回的动作？

2 q+ b7 E$ {# F3 @3 X" r5 M辛苦了

jerrylong

倦乐叟 发表于 2017-6-1 11:16
, o& E7 X$ _% h7 _+ I+ G  @报告楼主，
今天得空实验一下 X+方向，
感觉仍有瑕疵：

6 t) E' q8 `" J! u3 o好的，我下午检查一下代码

jerrylong

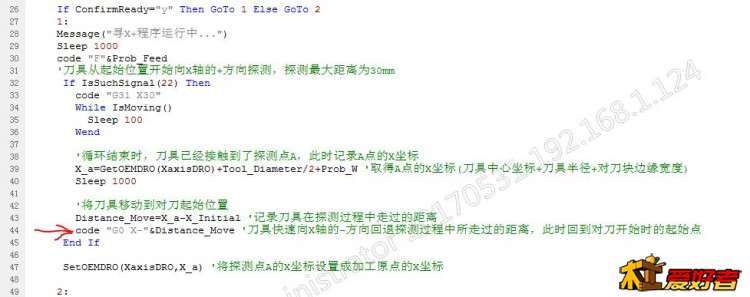

我查了一下，有回退的代码啊？
( j5 X- B: d8 m+ t/ j4 N) B6 |

/ ^# ^/ ?1 n, E  _, X你将这个语句中的Distance_Move改成20试试看。

倦乐叟

jerrylong 发表于 2017-6-1 15:00
  ~) B: V8 \3 t2 W我查了一下，有回退的代码啊？

7 m) j9 O5 C; N8 D20会不会撞刀？
是+还是-？
5 u2 e1 b& N4 [& ~( b& d8 X这阵子老思考这是，所以有此一问。

CIEZ167

4 ^" M" S/ S+ `+ Y

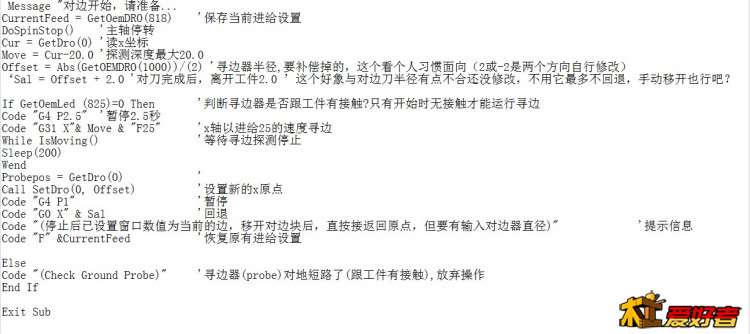

8 C9 S: K. e" y 可试试这个是X右脚本的，其它各轴同理自行修改就行，但我也还未搅好回退
+ I, l6 c3 i* @; b+ k

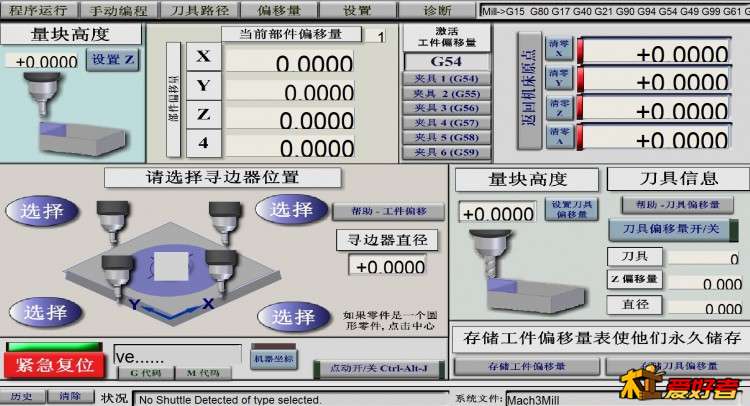

不过我加了个在运行页面，相对方便了
7 B5 s2 m' X0 L$ ]% m
7 }6 u& L# ?  h( P2 N: t5 P

梁成勇

好样的，我刚入门

倦乐叟

这个版本我见过，界面不一样，
所以offset语句不知怎么改

倦乐叟

CIEZ167 发表于 2017-6-1 20:40
7 i6 V+ g0 u( C# K" B' S  I可试试这个是X右脚本的，其它各轴同理自行修改就行，但我也还未搅好回退

5 h7 g5 Y# ]7 o# E谢谢，
这个版本我见过，界面不一样，
' o8 w# ?8 P% ^4 m' T. c5 m: p所以offset语句不知怎么改。

CIEZ167

倦乐叟 发表于 2017-6-1 22:13
谢谢，
3 A0 Y4 q4 \6 i% |# i! W1 D这个版本我见过，界面不一样，
5 @- c) b/ F8 t3 E- M所以offset语句不知怎么改。

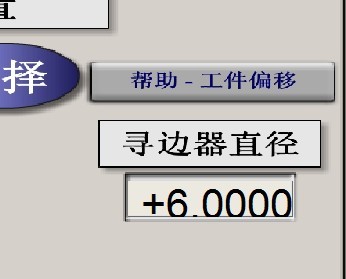

9 K5 T* M% ?/ q调用偏移量那页面的对刀输入，寻边器直径输入窗口（1000）
